Aufgrund der kontinuierlichen Weiterentwicklung industrieller Stromversorgungssysteme benötigen Kraftwerke und elektrische Anlagen sicherere und zuverlässigere Lösungen für die Stromtrennung während der Gerätewartung.Hochspannungs-Trennschalterspielen eine wesentliche Rolle bei der Gewährleistung der elektrischen Sicherheit, indem sie eine zuverlässige Isolierung bieten und die Wartungseffizienz verbessern.

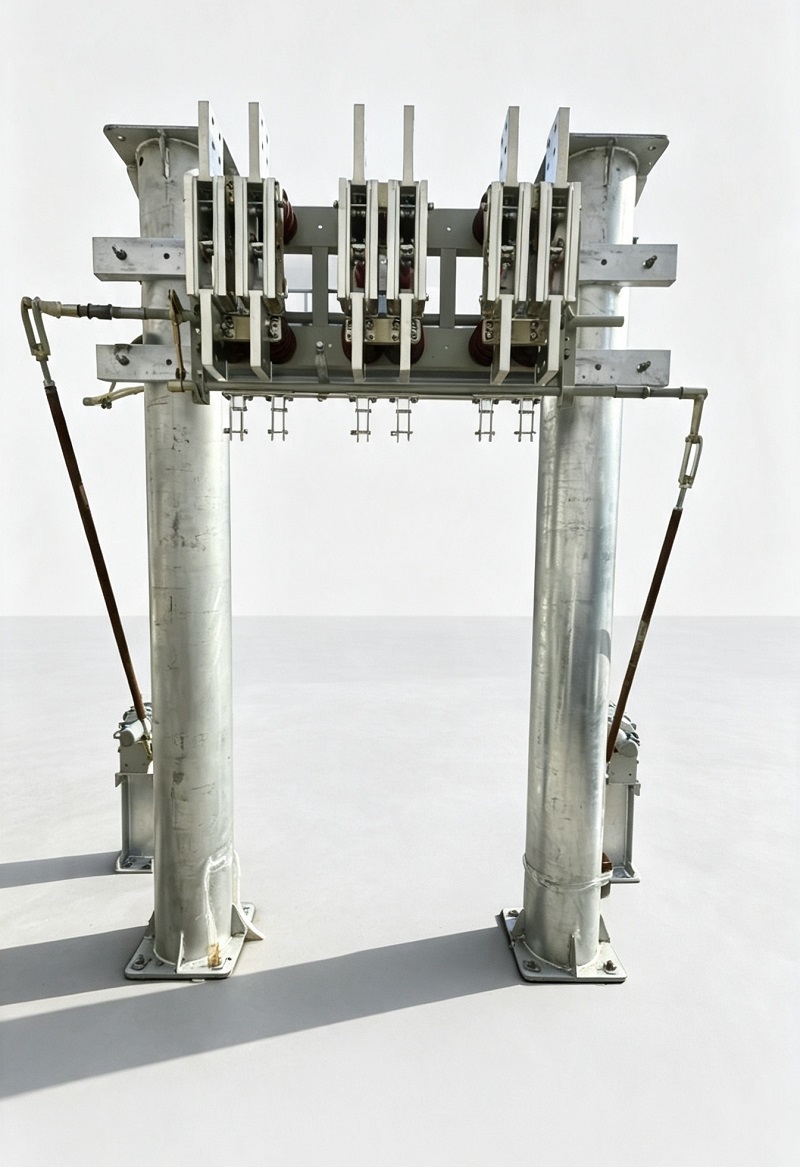

Der Hochspannungs-Trennschalter für den Innenbereich der Serie GN22-6 ist ein elektrisches Hochspannungsgerät der neuen Generation, das für Mittelspannungsnetze entwickelt wurde. Durch die Integration fortschrittlicher mechanischer Übertragungstechnologie, optimierter Kontaktstrukturen und hochfester leitfähiger Komponenten bietet die GN22-6-Serie zuverlässige Isolationsleistung für große Kraftwerke und industrielle Elektroanwendungen.
Der Hochspannungs-Trennschalter GN22-6 für den Innenbereich wird hauptsächlich in großen Kraftwerken und elektrischen Systemen verwendet, um die Stromversorgung während der Inspektion und Wartung von Geräten zu isolieren. Das Produkt kann als drei unabhängige einpolige Einheiten oder als integrierte dreipolige Baugruppe konfiguriert werden und bietet flexible Installationsmöglichkeiten für unterschiedliche Anforderungen des Stromversorgungssystems.
Der Trennschalter und sein passender Betätigungsmechanismus entsprechen GB 1985 (Alternating Current).Hochspannungs-Trennschalterund Erdungsschalter), die eine zuverlässige Leistung und Kompatibilität mit den Standards für Hochspannungs-Elektrogeräte gewährleisten.
| Artikel | Technische Anforderung |
|---|---|
| Höhe | ≤1000 m |
| Umgebungstemperatur | -25℃ ~ +40℃ |
| Relative Luftfeuchtigkeit | ≤90 % (bei +25℃) |
| Installationsumgebung | Keine stark korrosiven Gase, Salznebel, Staub, explosive oder erosive Substanzen |
| Vibrationszustand | Keine häufigen starken Vibrationen |
Die GN22-6-Serie verfügt über eine dreipolige Messerklingenstruktur. Die leitenden Komponenten jedes Pfostens werden über Pfostenisolatoren oder Durchführungsisolatoren am Grundrahmen befestigt und sorgen so für eine stabile mechanische Unterstützung und elektrische Isolationsleistung.
Die Schaltzungen werden aus verdickten Kupferplatten mit Präzisionsbearbeitungstechnologie hergestellt, wodurch die Oberflächenqualität und elektrische Leitfähigkeit leitfähiger Komponenten verbessert wird. Die optimierte Kontaktstruktur sorgt für eine zuverlässige Verbindungsleistung und bietet eine Selbstreinigungsfähigkeit während des Betriebs, was dazu beiträgt, den Kontaktwiderstand zu reduzieren und die Betriebsstabilität zu verbessern.

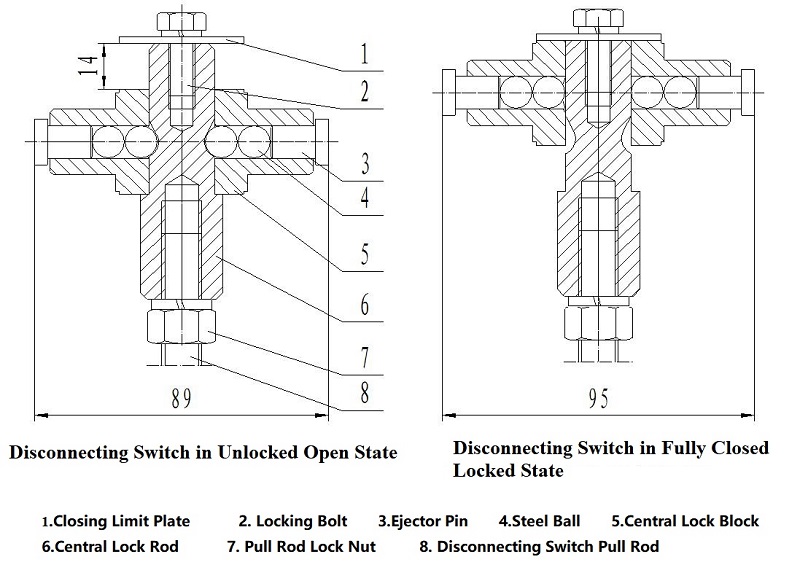

Im Gegensatz zu herkömmlichen Trennschaltermechanismen verfügt die Serie GN22-6 über einen speziell entwickelten zweistufigen Schließ- und Verriegelungsmechanismus, um die gemeinsame Herausforderung zwischen hohem Kontaktdruck und Betätigungsdrehmoment zu lösen.
Während der ersten 80°-Drehung der Hauptwelle bewegt sich die Schaltzunge von der vollständig geöffneten Position in die vorläufig geschlossene Position.
Während der folgenden Drehung um 10° treibt der Verriegelungsblockmechanismus die zentrale Verriegelungsstange, die Stahlkugeln und die Auswerferstifte an. Die magnetischen Verriegelungsplatten verstärken die Kraft durch eine Hebelstruktur, wodurch die Schubkraft etwa um das 5,5-fache erhöht wird und ein starker Kontaktdruck auf die Schaltzunge erzeugt wird.
Diese innovative Struktur bietet:
Die GN22-6-Serie unterstützt verschiedene Nennstromanforderungen und eignet sich daher für Hochstrom-Stromverteilungs- und Wartungsisolationsanwendungen.
| Modell | Nennspannung (kV) | Maximale Betriebsspannung (kV) | 1-Minuten-Netzfrequenzspannungsfestigkeit (kV) | Nennstrom (A) | Dynamischer Stabilitätsstrom (kA) | 3s thermischer Stabilitätsstrom (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Hinweise: GN22-10 steht für den flach montierten Typ; C steht für den Wanddurchgangstyp; D steht für den Erdungstyp.
Der Trennschalter GN22-6 unterstützt horizontale, vertikale und geneigte Installationsmethoden und ermöglicht so eine flexible Integration in verschiedene elektrische Systeme.
Zu den kompatiblen Betriebsmechanismen gehören:
| Nennstrom | Maximales Betriebsdrehmoment |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Um eine stabile Leistung aufrechtzuerhalten, sollten nach der Inbetriebnahme regelmäßige Inspektionen und Wartungen durchgeführt werden. Zu den empfohlenen Wartungsverfahren gehören:
| Komponente | Empfohlenes Material |
|---|---|
| Bewegliche Komponenten | ZG-1 Schmierfett |
| Kontaktoberflächenschutz | SYB1607 Industrielles Vaseline |
Da sich elektrische Systeme in Richtung höherer Kapazität und verbesserter Zuverlässigkeit weiterentwickeln, wird die fortschrittliche Trennschaltertechnologie für die Energiesicherheit und Gerätewartung immer wichtiger.
Mit Hochstromfähigkeit, optimierten Kontaktstrukturen und zuverlässigem mechanischem Design bietet der Hochspannungs-Trennschalter GN22-6 für den Innenbereich eine zuverlässige Isolationslösung für Kraftwerke, Umspannwerke und industrielle elektrische Systeme.
Durch die Verbesserung der Betriebssicherheit und der Gerätezuverlässigkeit unterstützt die GN22-6-Serie die Modernisierung und stabile Entwicklung der Mittelspannungs-Energieinfrastruktur.
