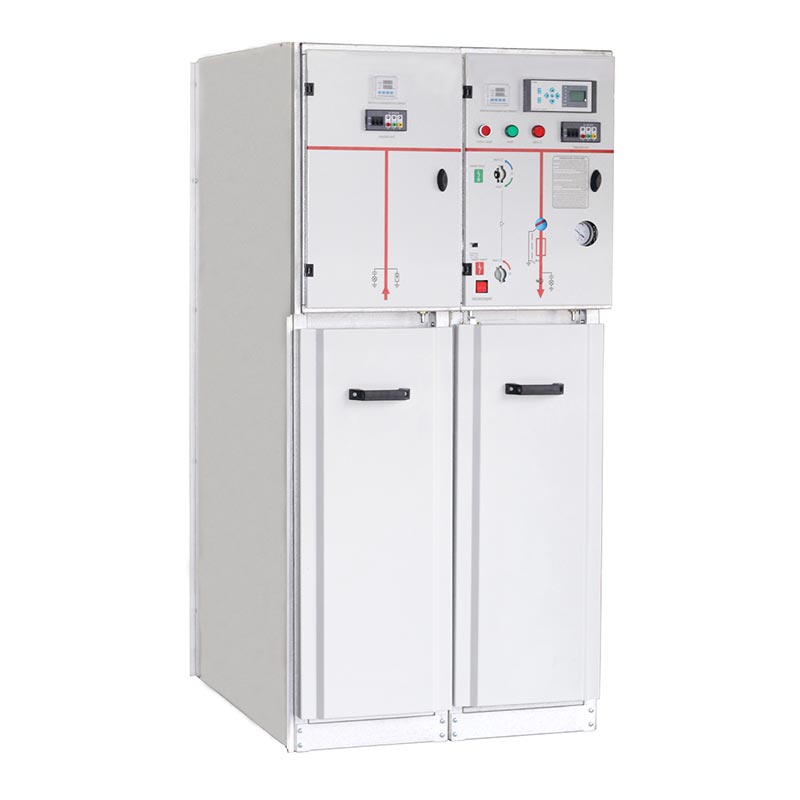

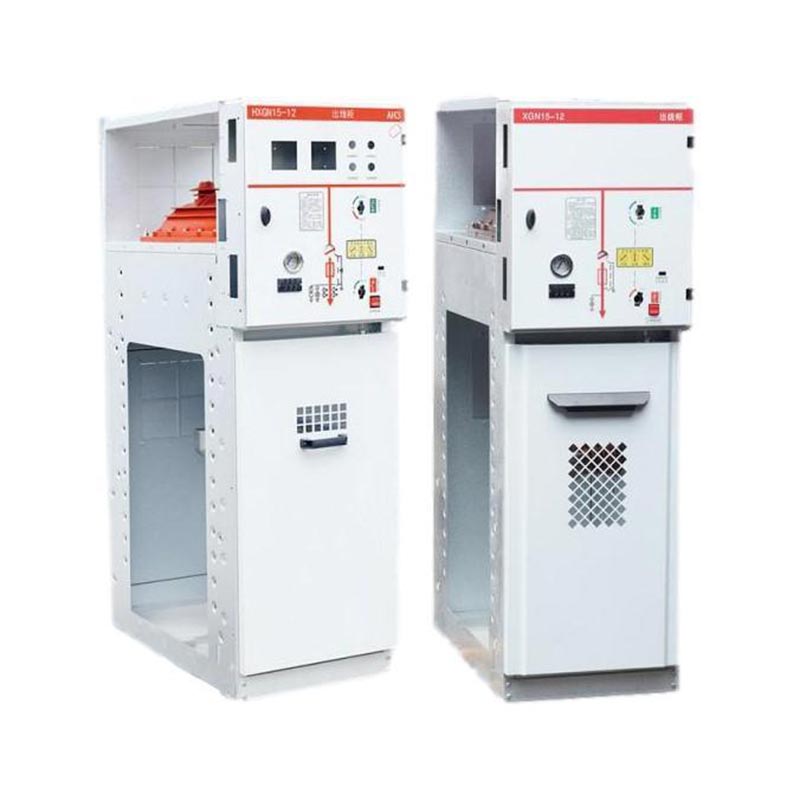

630a Sf6 Ring-Haupteinheit

Die Ringhaupteinheit USUNE 630a Sf6 ist eine eigenständige leistungsstarke Mittelspannungs-Stromverteilungsanlage entwickelt und hergestellt von Zhejiang Yousi Electric Co., Ltd. (einem professionellen Hersteller, der Forschung und Entwicklung integriert, Produktion und Vertrieb von Elektrogeräten). Dieses Produkt verfügt über eine kastenförmige, feste, geschlossene Metallstruktur SF6-Gas als Isolations- und Lichtbogenlöschmedium. Ausgestattet mit gasisolierten SF6-Schaltsicherungen kommt es vorwiegend zum Einsatz in sekundären Verteilungsnetzen mit einer maximalen Nennspannung von 36 kV und einem Nennstrom von 630 A, perfekt anpassbar an die Stromversorgungsanforderungen von Wechselstromnetzen mit 50/60 Hz angepasst.

Als führender Zulieferer in Chinas Elektrogeräteindustrie verfolgt USUNE eine hochwertige Produktionsphilosophie. Dieses 630A SF6-Ringkabel wird in der standardisierten Fabrik des Unternehmens hergestellt, wo eine strenge Qualitätskontrolle erfolgt wird während des gesamten Prozesses von den Komponenten bis zum fertigen Produkt umgesetzt und gewährleistet so die Produktzuverlässigkeit und Konsistenz.

Kernproduktfunktionen

1. Kompaktes und leichtes Design

Die 630a SF6-Ringhaupteinheit verfügt über eine kompakte Struktur und ein leichtes Design, wodurch effektiv Installationsraum gespart wird und Reduzierung der Transport- und Installationskosten. Die Epoxidharzhülle sorgt für eine dichte Abdichtung und ist somit geeignet für platzbeschränkte Szenarien wie kleine Maschinenräume und vorgefertigte Umspannwerke zur Verbesserung vor Ort Anwendungsflexibilität.

2. Hervorragende Isolierung und Lichtbogenunterdrückungsleistung

Das geschlossene Gehäuse ist mit SF6-Gas gefüllt und bietet eine hervorragende Isolierung und Lichtbogenunterdrückung. Es ist Sehr beständig gegen Feuchtigkeit und Verschmutzung, was einen stabilen Betrieb in rauen Umgebungen ermöglicht nahezu wartungsfreier Betrieb, wodurch spätere Wartungskosten deutlich reduziert werden.

3. Einfache Bedienung und einfache Installation

Die 630a SF6-Ringhaupteinheit verfügt über ein Front-End-Kabelanschlussdesign, bei dem alle Steuerfunktionen zentralisiert sind auf der Vorderseite, was den Bedienungsprozess vereinfacht und die Bedienung und Fehlersuche erleichtert. Es ist leicht und Das kompakte Design macht die Installation effizienter und ermöglicht eine schnelle Bereitstellung nach der Installation.

4. Reichhaltiges Zubehör

Um den unterschiedlichen Anforderungen gerecht zu werden, können verschiedene Zubehörteile wie Relais, Transformatoren und Überspannungsableiter ausgestattet werden funktionale Anforderungen verschiedener Stromverteilungsszenarien und verbessern so die Anpassungsfähigkeit und Praktikabilität des Produkts.

Anwendbare Szenarien

Die Ringhaupteinheit USUNE 630a SF6 wird häufig in industriellen und zivilen Kabelringnetzen und Stromversorgungsterminals eingesetzt. Es eignet sich besonders für kleine Umspannwerke, Schaltstationen, städtische Stromverteilungsanlagen, Industrie- und Bergbauunternehmen, Einkaufszentren, Flughäfen, U-Bahnen, Windkraftanlagen, Krankenhäuser, Stadien, Eisenbahnen und andere Standorte, die eine zuverlässige Stromversorgung für verschiedene Szenarien gewährleisten.

Betriebsbedingungen

Um einen stabilen und sicheren Betrieb zu gewährleisten, gelten für diese Ringleitungseinheit folgende strenge Umweltanforderungen:

- Höhe: ≤1000mm
- Umgebungstemperatur: -35℃~45℃
- Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95 %; monatlicher Durchschnitt nicht über 90 %
- Erdbebensicherheit: Erdbebenintensität nicht über 8 Grad
- Umgebungsanforderungen: Standorte, die frei von starken Vibrationen, Stößen, Feuer, chemischer Korrosion und Explosionsgefahren sind.

Technische Parameter

Struktur und Konfiguration der Schaltanlage

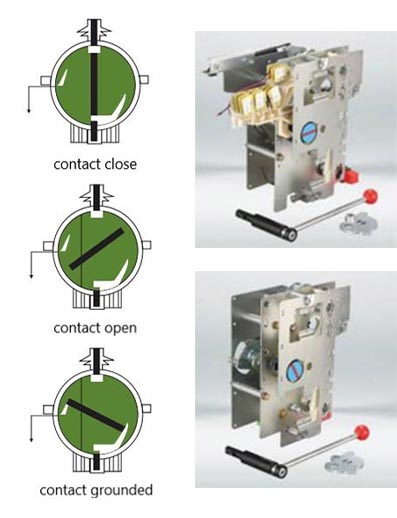

Betriebsmechanismus

(1) Einzelfederantrieb mit Doppelfunktion: Typ K

Die Schaltfunktion wird unabhängig mit einem Hebel oder Motor betätigt.
Die Erdschalterfunktion öffnet und schließt selbstständig über einen Betätigungshebel und die Betriebsenergie ist vorhanden Dies geschieht durch eine Druckfeder, die freigegeben wird, um den Kontakt zu schließen oder zu trennen.

(2) Doppelfunktions-Doppelfederantriebsmechanismus: Typ A

Die Schaltfunktion wird unabhängig von einem Hebel oder Motor betätigt, und die Betätigungsenergie wird von einem bereitgestellt Druckfeder, die zum Schließen des Kontakts freigegeben wird. Unabhängiger Öffnungs- und Schließvorgang mit Knopf (0) oder Auslöseeinheit oder Arbeitsstromauslöser.
Die Funktion des Erdschalters erfolgt unabhängig mit einem Bedienhebel und die Betriebsenergie wird von einem bereitgestellt Druckfeder, die freigegeben wird, um den Kontakt zu schließen oder zu trennen.

(3) Optionale Komponenten

Ein elektrischer Betrieb: AC 220 V 110 V; Gleichstrom 220 V 110 V
Hilfsschalter
Eine Arbeitsstromauslösespule (Mechanismus Typ A): AC 220 V 110 V; Gleichstrom 220 V 110 V
Eine Sicherung sichert den Zusatzblinkschalter
Erdschlussanzeige

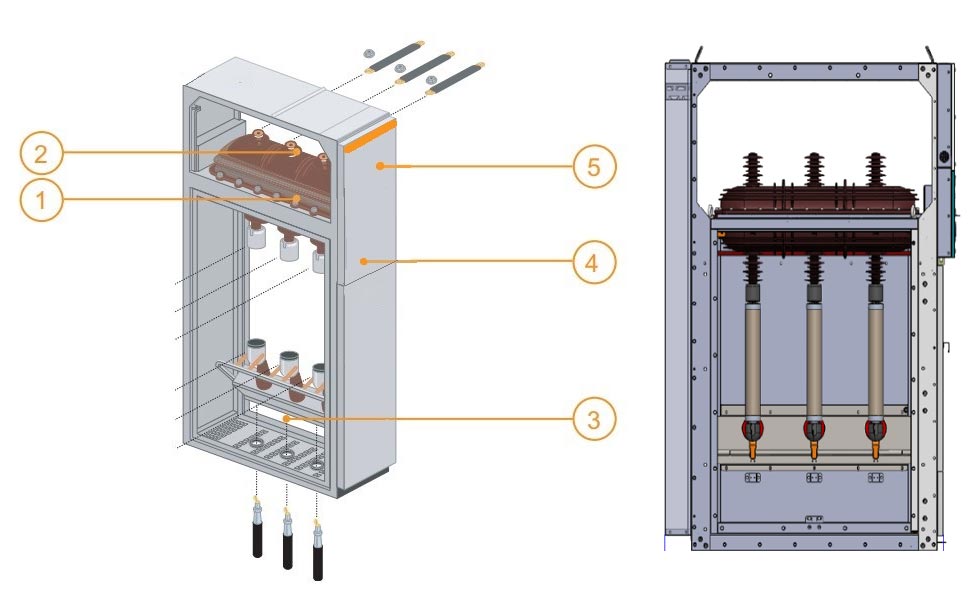

Schalt- und Sicherungsschränke

1 Schaltanlage Schalter und Erdungsschalter in einem mit SF6 gefüllten Gehäuse.
2 Sammelschienen liegen alle in derselben horizontalen Ebene und ermöglichen so eine spätere Erweiterung der Schalttafel und den Anschluss an vorhandene Geräte.
3 Anschluss von vorne zugänglich, Anschluss an die unteren Schalter- und Erdungsschalterklemmen oder den unteren Sicherungshalter. Dieser Raum ist außerdem mit einem Erdungsschalter hinter den MV-Sicherungen für die Schutzgeräte ausgestattet.
4 Antriebsmechanismus enthält die Elemente zur Betätigung des Schalters und Erdungsschalters sowie zur Betätigung der entsprechenden Anzeigen (Zwangsunterbrechung).
5 Niederspannungsinstallation einer Klemmenleiste (sofern die Motoroption installiert ist), Niederspannungssicherungen und kompakten Relaisgeräten. Wenn mehr Platz benötigt wird, kann die Plattenhöhe erhöht werden.

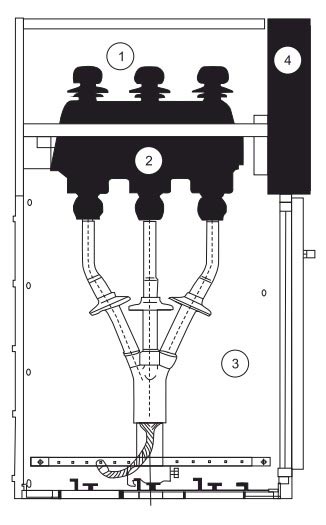

① Sammelschienenraum
② Hauptschalter
③ Kabelraum
④ Antriebsmechanismus, Verriegelungsmechanismus und Niederdruckkontrollraum

Der gesamte Schaltschrank kann in zwei obere und untere Einheiten unterteilt werden, wobei die obere Einheit des Schaltschranks die umfasst Busraum, Lastschalter, Antriebsraum und Niederspannungsraum, und die untere Einheit ist vom Kabel getrennt Zimmer. Die gesamte obere Einheit kann ausgetauscht werden.

◇ Sammelschienenraum

Der Sammelschienenraum ist im oberen Teil des Schrankes angeordnet. Im Sammelschienenraum werden die Hauptsammelschienen angeschlossen zusammen und durchlaufen die gesamte Schaltanlagenreihe.

◇ Lasttrennschalter

Der Schaltraum ist mit einem Schwefelhexafluorid-Lastschalter vom Typ SFG ausgestattet. Das Gehäuse des Lastschalters wird hergestellt aus Epoxidharz gegossen, mit Schwefelhexafluorid (SF6)-Gas als Isoliermedium gefüllt, und die Hülle wird bereitgestellt mit Beobachtungsloch. Der Schaltraum kann ausgestattet werden

mit SF6-Gasdichtemesser oder Gasdichte mit Alarmkontakt nach Kundenwunsch.

◇ Kabelraum

Der Lastschaltschrank verfügt über einen geräumigen Kabelraum, der hauptsächlich dem Kabelanschluss dient, so dass einadrige bzw Dreiadrige Kabel können mit einfachsten ungeschirmten Kabelköpfen angeschlossen werden, und das bei ausreichend Platz Platz für Blitzableiter, Stromtransformator, unteren Erdungsschalter und andere Komponenten. Laut der Standardausführung, die Schranktür verfügt über ein Sichtfenster und eine Sicherheitsverriegelung. Bodenplatte des Kabelraums mit Dichtungsabdeckung und passender Kabelklemme mit Stützwinkel. Kabelraum-Bodenplatte und Türrahmen können sein entfernt, um die Kabelinstallation zu erleichtern.

◇ Betriebsmechanismus, Verriegelungsmechanismus und Niederdruckkontrollraum

Der verriegelte Mechanismusraum fungiert auch als Bedienfeld. Der Niederspannungsraum ist mit einem Federspeicher ausgestattet Mechanismus mit Positionsanzeige und mechanischer Verriegelungsvorrichtung und kann auch mit Hilfsgeräten ausgestattet werden Kontakte, Auslösespulen, Notauslösemechanismen, kapazitive Live-Anzeigen, Schlüsselschlösser und elektrische Betriebsgeräte. Gleichzeitig kann der Niederdruckkammerraum auch mit Regelkreisen, Zählern und Schutzvorrichtungen ausgestattet werden Relais, und der 750 mm breite Schrank verfügt über zwei identische Niederdruckkammern für weiteres Zubehör.

Gehäusekonfigurationsparameter

Eingehende LBS

Trafo schützen

Messung

CBOG mit Messgerät

CB ausgehend

Beschreibung der Operation

1.Bedienung des Griffs: Stellen Sie sich vor die Schaltanlage, halten Sie die Oberseite des Griffs hoch und drücken Sie ihn nach vorne, während Sie mit der anderen Hand das Ende des Griffs festhalten, um ihn zu drehen.
2. Stellen Sie sicher, dass die Schranktür ordnungsgemäß geschlossen ist, bevor Sie das Gerät an die Stromversorgung anschließen oder es von der Erdung trennen.
3. Das Manometer des Schalters muss vor dem Ein- und Ausschalten überprüft werden.

Einschalten

1. Stellen Sie sicher, dass die Schranktür geschlossen ist. Stecken Sie den Griff in das obere Betätigungsloch und drehen Sie ihn um 180° gegen den Uhrzeigersinn, bis Sie das Geräusch der Trennbremse hören. Die mittlere Anzeige der Platte ist in Position; Die untere Tür ist geschlossen und der Erdungsschalter ist ausgeschaltet.
2. Stecken Sie den Betätigungsgriff in das untere Betätigungsloch und drehen Sie ihn im Uhrzeigersinn um 180°, bis Sie das Schließgeräusch hören. die zentrale Anzeige des Panels befindet sich in Position D; Der Schalter wird eingeschaltet und der Stromversorgungsbetrieb ist abgeschlossen.

Ausschalten

1. Ausschalten: Stecken Sie den Bediengriff in das untere Bedienloch und drehen Sie ihn um 180° gegen den Uhrzeigersinn, bis Sie das Geräusch hören Trennen der Bremsstimme (Direktverwendungstaste, wenn eine Taste vorhanden ist); die Mitte des Bedienfelds befindet sich in Position, dann der Schalter wird ausgeschaltet sein.
2.Überprüfen Sie, ob die Live-Anzeige ausgeschaltet ist, um sicherzustellen, dass der Kabelraum elektrisch neutral ist; stecken Sie den Bediengriff ein in das obere Betätigungsloch einführen und im Uhrzeigersinn um 180° drehen, bis die Schließstimme zu hören ist; die zentrale Anzeige des Das Paneel ist in Position und die untere Tür ist entriegelt; der Erdungsschalter ist geschlossen und dann erfolgt eine Stromunterbrechung ist abgeschlossen.

Transport und Lagerung

Wenn der Schaltschrank auf der Bodenplatte befestigt ist, kann er mit einem Gabelstapler geschaufelt werden. Wenn es nicht unten befestigt ist Der Schaltschrank sollte als Ganzes angehoben oder getragen werden, jedoch jederzeit vertikal transportiert werden und sollte nicht umgeworfen werden, um Schäden an den Komponenten im Schrank zu vermeiden. Schaltanlagen (auch mit Umverpackung) sollte nicht längere Zeit im Freien gelagert werden.

Wartung

◇ Der Ringschrank ist unter normalen Umständen drei Jahre lang wartungsfrei.

◇ Die Einzelfeder- und Doppelfederantriebe des Lastschalters sind wartungsfrei und nicht erfordern keine Schmierung.

◇ Das Relaisschutzgerät muss vor dem Einbau gemäß den Anforderungen des Herstellers überprüft werden Betrieb.

◇ Der Wartungszyklus des Ringnetzwerkschranks beträgt in der Regel einmal im Jahr und es gelten spezifische Wartungsmaßnahmen wird wie folgt durchgeführt:
(1) Ziehen Sie alle elektrischen Verbindungen (Hauptbus, Schalter, Kabel, Messgeräte) entsprechend an Anforderungen der Installationsanleitung.
(2) Alle Komponenten (Hauptschalter, Hilfsschalter, Auslösemechanismus, Motor usw.) absaugen und prüfen Inspektion.
(3) Führen Sie einen einzigen Schließ-/Öffnungsvorgang an allen Schaltern durch, einschließlich des Erdungsschalters.
(4) Schalten Sie die Hilfsstromversorgung der Steuerung ein (geben Sie kein Fernbedienungssignal), um eine elektrische Sequenzierung durchzuführen Betrieb.

Ware bestellen

Folgende Unterlagen und Anlagen werden mit dem Schaltschrank übergeben, wenn der Schaltschrank das Werk verlässt:

◇ Produktqualifiziertes Zertifikat
◇ Gebrauchsanweisung für das Produkt
◇ Produkttechnische Designdaten
◇ Schaltschrankzubehör:
◇ Jede Montagekombination ist mit einem Lastschalter-Bediengriff ausgestattet.

Benutzer sollten bei der Bestellung von Produkten die folgenden Informationen angeben:

◇ Verkabelungsschema des Hauptstromkreises und besondere technische Anforderungen
◇ Schaltanlagen-Installationsplan.
◇ Schaltschrankkomponenten-Modellspezifikationen und Hilfsschleife, schematisches Diagramm der Steuerschleife (falls notwendig)
◇ Sonstige Sonderwünsche für schriftliche Informationen.

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht
