Mit der kontinuierlichen Modernisierung städtischer Stromnetze, neuer Energieerzeugungs- und industrieller Stromversorgungssysteme sind kompakte, intelligente und wartungsarme Mittelspannungsschaltanlagen zu einer unverzichtbaren Kernausrüstung für die Energieverteilungstechnik geworden. DerRing-Haupteinheit mit Leistungsschalter, vertreten durch die luftisolierte SF6-Ringleitungseinheit der XGN15-Serie, hat aufgrund ihres geringen Platzbedarfs, ihrer stabilen Leistung und ihrer starken Skalierbarkeit nach und nach herkömmliche sperrige Schaltanlagen ersetzt. In diesem Blog werden die von hergestellten Produkte vorgestelltZhejiang Usune Electric Co., Ltd.Im Kern werden Produktmerkmale, vollständige technische Parameter, interne Struktur, Betriebsspezifikationen, Anwendungsszenarien und unterstützende Dienstleistungen umfassend vorgestellt.

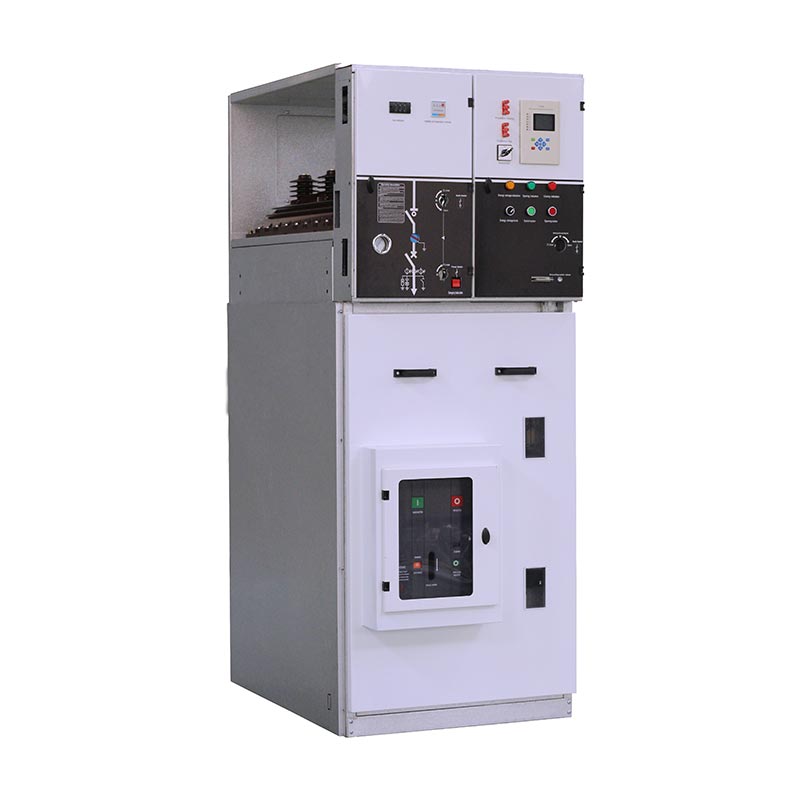

Der Ring-Haupteinheit mit Leistungsschalterist eine metallgekapselte modulare Schaltanlage, die speziell für 12-kV- bis 36-kV-Mittelspannungs-Stromverteilungssysteme entwickelt wurde. Dank der fortschrittlichen SF6-Schwefelhexafluorid-Lastschalter- und Luftisolierungstechnologie integriert es Schaltkreisunterbrechungs-, Schutz-, Überwachungs- und Verriegelungsfunktionen in einem Schrank. Unabhängig entwickelt und produziert vonZhejiang Usune Electric Co., Ltd.Das Produkt der XGN15-Serie zeichnet sich durch ein kompaktes Layout, einen flexiblen Betrieb und eine zuverlässige mechanische Verriegelung aus.
Im Gegensatz zu herkömmlichen Schaltschränken ist diese Ringleitungseinheit für die Automatisierung der Energieverteilung konzipiert. Es reduziert die Schwierigkeit des Baus und der späteren Wartung vor Ort erheblich und eignet sich für verschiedene enge Installationsräume. Unterstützt durch das komplette F&E-, Produktions- und Testsystem des Unternehmens entspricht jede Produktionsverbindung strikt den internationalen Standards und gewährleistet so einen langfristig stabilen Betrieb der Produkte in komplexen Stromverteilungsumgebungen. Es wurde in den Bereichen städtische und ländliche Stromnetzsanierung, industrielle und zivile Stromversorgung, neue Energie und andere Bereiche im In- und Ausland umfassend gefördert.
Die Ring-Haupteinheit mit Leistungsschalterzeichnet sich auf dem Markt für Mittelspannungsschaltanlagen durch mehrere Kernkompetenzen aus. In Kombination mit unabhängiger Forschungs- und Entwicklungstechnologie und optimiertem Design lassen sich die Hauptvorteile wie folgt zusammenfassen:
•Vielfältige Hauptschalterkonfiguration: Standardmäßig mit einem selbst hergestellten SF6-Lastschalter ausgestattet, der eine lange Lebensdauer, einen stabilen Betrieb und niedrige Wartungskosten bietet. Benutzer können sich auch für die Installation von Vakuum-Leistungsschaltern entscheiden, um die Schaltleistung und das Sicherheitsschutzniveau zu verbessern und sich so an unterschiedliche Anforderungen an die Stromverteilung anzupassen.
•Doppelter Betrieb und intelligentes Upgrade: Unterstützt sowohl manuelle als auch elektrische Betriebsmodi, um den unterschiedlichen Betriebsgewohnheiten vor Ort gerecht zu werden. Es kann mit FTU- und RTU-Geräten kombiniert werden, um Fernsteuerung, Fernsignalisierung, Fernmessung und Fernanpassung zu realisieren und so die „vier Fern“-Anforderungen der Verteilungsautomatisierung vollständig zu erfüllen und ein intelligentes Netzmanagement zu realisieren.
•Fortschrittliche Überwachungs- und Schutztechnologie: Eingebaute hochpräzise Sensoren und Schutzrelais, die den Betriebsstatus der Geräte in Echtzeit überwachen, schnell auf Fehler reagieren und die Sicherheit von Stromverteilungssystemen und Betreibern wirksam schützen können.
•Leichte und erweiterbare Struktur: Verwendet ein optimiertes Montageschema, das für Transport, Heben und Installation geeignet ist. Das modulare Design ermöglicht eine freie Kombination und spätere Kapazitätserweiterung und kann so flexibel auf den sich ändernden Strombedarf des Marktes reagieren.
•Hohe Sicherheit und kompakte Größe: Luftisolierte Struktur + zuverlässige mechanische Verriegelungsvorrichtung, die Fehlbedienungen wirksam verhindert. Die geringe Schrankgröße spart Stellfläche, was die bevorzugte Ausrüstung für Umspannwerke und Verteilerräume mit begrenztem Platzangebot ist.
Um den stabilen und sicheren Betrieb des zu gewährleistenRing-Haupteinheit mit Leistungsschalter,Das Gerät stellt klare Anforderungen an die Betriebsumgebung. Alle Produkte werden nach folgenden Standards geprüft:
1. Maximale Höhe: ≤1000 m
2. Umgebungstemperaturbereich: -35℃ ~ 45℃, der maximale Temperaturunterschied darf 25℃ nicht überschreiten
3. Luftfeuchtigkeitsstandard: Durchschnittliche tägliche relative Luftfeuchtigkeit ≤95 %; Durchschnittliche monatliche relative Luftfeuchtigkeit ≤90 %
4.Erdbebenwiderstand: An seismische Intensitäten von 8 Grad und darunter anpassen
5. Anforderungen an den Standort: Keine starken Vibrationen, Stöße, offenes Feuer, chemische Korrosion und Explosionsgefahren
Bitte bestätigen Sie vor der Installation die Umgebung vor Ort, um die Lebensdauer der Geräte zu verlängern und Betriebsausfälle zu vermeiden.
In der folgenden Tabelle sind alle technischen Standardparameter der XGN15-Serie aufgeführtRing-Haupteinheit mit Leistungsschalter, deckt die drei Hauptspannungsebenen 12 kV, 24 kV und 36 kV ab und dient als Referenz für Beschaffung und technisches Design:
| Seriennummer | Name | Einheit | 12kV | 24kV | 36kV |
| 1 | Nennspannung | kV | 12 | 24 | 36 |
| 2 | Nennstrom | A | 630 | 630 | 630 |
| 3 | Nenn-Bremsstrom im geschlossenen Regelkreis | A | 630 | 630 | 630 |
| 4 | Ausgelegt für Lastausschaltstrom | A | 630 | 630 | 630 |
| 5 | Bewerteter Kurzzeitstrom | kA | 16 | 16 | 16 |
| 6 | Bewerteter Spitzenstrom | kA | 40 | 40 | 40 |
| 7 | Bemessungskurzschluss-Einschaltstrom | kA | 40 | 40 | 40 |
| 8 | Bemessungsfrequenzspannungsfestigkeit (Phase-Phase und Phase-Erde) | kV | 28 | 50 | 70 |
| 9 | Bemessungsspannungsfestigkeit (über die Trennstrecke) | kV | 32 | 60 | 80 |
| 10 | Bemessungs-Blitzfestigkeitsspannung (Phase-Phase und Phase-Erde) | kV | 75 | 125 | 170 |
| 11 | Bemessungs-Blitzspannungsfestigkeit (über die Trennstrecke) | kV | 85 | 145 | 195 |
| 12 | Bemessungsübertragungsstrom | A | 630 | 630 | 630 |
| 13 | Mechanische Ausdauer | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektrische Ausdauer | ops | E1 | E1 | E1 |
| 15 | SF6-Gasdruck (20℃) | Bar | 0.5 | 0.5 | 0.5 |
| 16 | Jährliche Leckrate | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Schutzgrad des Gehäuses | / | IP3X | IP3X | IP3X |
DerRing-Haupteinheit mit Leistungsschalterunterstützt mehrere Schranktypen und flexible Komponentenkonfiguration. Verschiedene Schrankkörper haben entsprechende Größenstandards für 12-kV-, 24-kV- und 36-kV-Systeme, wie in der folgenden Tabelle dargestellt:
| NEIN. | Schaltanlagentyp | Optionale Konfiguration | 12kV-Abmessungen (B×T×H, mm) | 24kV-Abmessungen (B×T×H, mm) | 36kV Abmessungen (B×T×H, mm) |
| 1 | Eingehendes/ausgehendes LBS-Panel | Lastschalter, Erdungsschalter, Hauptsammelschiene | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Transformatorschutzplatte | Lastschalter, Erdungsschalter, Sicherung, Hauptsammelschiene | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Messpanel | Transformator, Sicherung, Hauptsammelschiene | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB-Ausgangspanel | Leistungsschalter, Stromwandler, Lastschalter, Erdungsschalter, Relaisschutz, Hauptsammelschiene | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB abgehend mit Metering Panel | Leistungsschalter, Stromwandler, Transformator, Lastschalter, Erdungsschalter, Relaisschutz, Hauptsammelschiene | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Gesamtstruktur des Kabinetts
Das Kabinett vonRing-Haupteinheit mit Leistungsschalterist in obere und untere unabhängige Einheiten unterteilt, mit klarer Trennwand und starker Sicherheit:
1. Sammelschienenraum: Die Hauptsammelschiene befindet sich im oberen Teil des Schranks und verläuft durch die gesamte Schaltanlagengruppe, um die Stromübertragung zwischen den Schränken zu ermöglichen.
2. Hauptschaltraum: Ausgestattet mit einem in Epoxidharz eingekapselten SF6-Lastschalter, mit Beobachtungsloch und optionalem SF6-Gasdichtemesser.
3.Kabelraum: Geräumiger Raum für die Kabelverkabelung, der mit Blitzableiter, Stromwandler und anderem Zubehör ausgestattet werden kann. Die Bodenplatte und die Schranktür sind zur einfachen Kabelinstallation abnehmbar.
4. Antriebsmechanismus und Niederspannungskontrollraum: Ausgestattet mit mechanischer Verriegelung, Positionsanzeige, Hilfskontakten, Auslösespule und anderen Komponenten, die verschiedene Regelkreise und Messgeräte unterstützen.
Die Modul-Ringhaupteinheit XGN15 V besteht aus einem Vakuum-Leistungsschalter, einem SF6-Leistungsschalter, einem Verriegelungsmechanismus und einem Erdungsschalter. Die Installationsmethoden sind frontfest und seitlich fixiert. Der Leistungsschalter und der Lastschalter können gegen Fehlbedienungen verriegelt werden.
6.2 Zwei Arten von Betriebsmechanismen
•Typ K (Doppelfunktions-Einzelfedermechanismus): Der Lastschalter wird unabhängig per Hebel oder Motor betätigt; Der Erdungsschalter wird durch eine Druckfeder angetrieben und über einen separaten Hebel betätigt.
•Typ A (Doppelfunktions-Doppelfedermechanismus): Der Lastschalter verfügt über eine Federenergiespeicherung, einen Stützhebel, einen Motor oder eine Tastenauslösung. Der Erdungsschalter wird über einen unabhängigen Hebel mit Federantrieb betätigt.
Alle Operationen derRing-Haupteinheit mit Leistungsschaltermuss bei geschlossener Schranktür erfolgen. Betreiber müssen den standardisierten Prozess befolgen:
7.1 Einschaltvorgang
1. Stellen Sie sicher, dass die Schranktür vollständig geschlossen ist, stecken Sie den Betätigungsgriff in das obere Loch und drehen Sie ihn um 180° gegen den Uhrzeigersinn, bis das Trenngeräusch der Bremse zu hören ist und der Erdungsschalter getrennt wird.
2. Stecken Sie den Griff in das untere Loch und drehen Sie ihn um 180° im Uhrzeigersinn, bis das Schließgeräusch zu hören ist. Der Indikator befindet sich in der Arbeitsposition und der Einschaltvorgang ist abgeschlossen.
7.2 Ausschaltbetrieb
1. Stecken Sie den Griff in das untere Loch und drehen Sie ihn um 180° gegen den Uhrzeigersinn, um die Stromversorgung zu unterbrechen. Wenn es mit einer Taste ausgestattet ist, drücken Sie direkt die Auslösetaste.
2.Überprüfen Sie, ob die Live-Anzeige vollständig erloschen ist, um sicherzustellen, dass der Kabelraum stromlos ist. Stecken Sie den Griff in das obere Loch und drehen Sie ihn um 180° im Uhrzeigersinn, um den Erdungsschalter zu schließen. Die Schranktür wird entriegelt und der Ausschaltvorgang ist abgeschlossen.
Hinweis: Überprüfen Sie vor jedem Schaltvorgang das SF6-Manometer, um sicherzustellen, dass das Gerät im normalen Druckbereich arbeitet.
8.1 Transport und Lagerung
•Wenn der Schrank auf der Bodenplatte befestigt ist, kann er mit einem Gabelstapler transportiert werden; Andernfalls verwenden Sie eine integrierte Hebevorrichtung. Das Gerät muss während des Transports senkrecht gehalten werden und darf nicht umgeworfen werden.
•Die Schaltanlage darf nicht über längere Zeit im Freien gelagert werden, um Feuchtigkeit, Staub und Korrosion zu vermeiden.
8.2 Wartungsregeln
1. Das Gerät ist unter normalen Betriebsbedingungen innerhalb von 3 Jahren wartungsfrei und der Federantriebsmechanismus muss nicht geschmiert werden.
2.Der regelmäßige Wartungszyklus beträgt 1 Jahr. Zu den Wartungsinhalten gehören das Festziehen aller elektrischen Anschlüsse, das Staubsaugen und die Inspektion interner Komponenten.
3. Führen Sie regelmäßig Schließ- und Öffnungstests für alle Schalter und Erdungsschalter durch und testen Sie die Stromschleife, um einen flexiblen Betrieb sicherzustellen.
4.Überprüfen und debuggen Sie Relaisschutzgeräte vor der Inbetriebnahme.
9.1 Angehängte Dokumente und Zubehör
Jeder Satz vonRing-Haupteinheit mit Leistungsschalterwird mit komplettem Material geliefert: Produktzertifikat, Bedienungsanleitung, technische Konstruktionszeichnungen und ein Satz spezieller Bediengriffe.
9.2 Erforderliche Bestellinformationen
Kunden müssen bei der Bestellung die folgenden Informationen angeben: Hauptschaltplan, Installationsplan der Schaltanlage, Komponentenmodell, Schaltplan der Hilfsschleife und andere spezielle technische Anforderungen, um sicherzustellen, dass die Produkte genau angepasst werden.
Zhejiang Usune Electric Co., Ltd. wurde 2011 gegründet und hat seinen Sitz in der Yueqing Economic Development Zone, einem berühmten Elektroproduktionsstandort in China. Das Unternehmen verfügt über ein eingetragenes Kapital von 8 Millionen US-Dollar, eine 4300 qm große moderne Produktionshalle und mehr als 100 professionelle Mitarbeiter. Nach Jahren der Entwicklung wurden drei Kernproduktionslinien gebaut: eine Produktionslinie für Nieder- und Mittelspannungsschaltanlagen, eine Produktionslinie für Hochspannungsleistungsschalter und eine Produktionslinie für Epoxidharz-Injektionen.
Das Unternehmen integriert Forschung und Entwicklung, Produktion und Vertrieb mit einer vollständigen Produktmatrix, die Hoch- und Niederspannungsschaltanlagen, Transformatoren, Gegeninduktivitäten, Hochspannungsleistungsschalter und Schalterzubehör umfasst. Das Unternehmen hat die Zertifizierungen ISO 9001, ISO 14001 und ISO 45001 bestanden und ist zu einem qualifizierten Lieferanten der State Grid Corporation of China und der China Railway Construction Corporation geworden. Mit mehr als 14 Jahren Branchenerfahrung verfügt das Unternehmen über ein erfahrenes F&E-Team und ein strenges QC-System, das die OEM-Anpassung unterstützt. Der herkömmliche Produktionszyklus wird innerhalb von 15 bis 20 Tagen kontrolliert und alle Produkte sind mit vollständigen Testberichten ausgestattet, um eine zuverlässige Qualität zu gewährleisten.
DerRing-Haupteinheit mit Leistungsschalterwurde in vielen Schlüsselprojekten im In- und Ausland eingesetzt und hat umfangreiche technische Erfahrungen gesammelt:
•Startprojekte für die Luft- und Raumfahrt
•Chemieanlagen- und Kraftwerksprojekte der Huaneng Group
•Kernkraftwerke, Wasserkraftwerke und Öllagerzentren
•Städtische Wohnanlagen, Gewerbekomplexe und malerische Orte zur Unterstützung der Stromverteilung
•318 Nationalstraßen-, Eisenbahn-, Tunnel- und andere Energieversorgungsprojekte für den Transport
Die stabile Produktleistung und der durchdachte Kundendienst haben bei Ingenieuren und Endverbrauchern einhelliges Lob erhalten.
F1: Sind Sie ein Hersteller oder Handelsunternehmen?
A: Wir sind eine professionelle Direktfabrik. AlleRing-Haupteinheit mit Leistungsschalterund andere elektrische Produkte werden unabhängig und zu wettbewerbsfähigen Direktpreisen ab Werk hergestellt.
F2: Wie lange kann ich das Angebot erhalten, nachdem ich die Anfrage gesendet habe?
A: Unser Verkaufsteam wird Ihnen innerhalb von 24 Stunden nach Erhalt Ihrer detaillierten Anfrage ein formelles Angebot unterbreiten.
F3: Können wir das Logo und das Erscheinungsbild der Produkte anpassen?
A: Ja, wir unterstützen OEM- und ODM-Dienste und können bei Bedarf Kundenlogos und Unternehmensinformationen auf das Gehäuse drucken.
F4: Was ist die Standard-Produktionsvorlaufzeit?
A: Die Lieferzeit richtet sich nach der Bestellmenge. Normalerweise kann die Ware innerhalb von 15-20 Tagen nach Erhalt der Anzahlung geliefert werden.
F5: Wie sieht Ihr Qualitätskontrollprozess aus?
A: Wir führen eine vollständige Prozessinspektion durch, von den Rohstoffen über das Zubehör bis hin zum fertigen Produkt. Alle Geräte werden vor der Auslieferung routinemäßigen Werkstests unterzogen, wobei mehrere Testberichte bereitgestellt werden.
F6: Wie lassen sich Produktqualitätsprobleme nach dem Verkauf lösen?
A: Sollten Qualitätsprobleme auftreten, senden Sie uns bitte Fotos oder Videos. Unser technisches Team wird innerhalb von 1-3 Tagen eine zielgerichtete Lösung vorschlagen.
F7: Wie lange ist die Produktgarantiezeit?
A: Wir bieten einen 12-monatigen Garantieservice ab Lieferdatum.
F8: Warum sollten Sie uns als Ihren Lieferanten wählen?
A: Wir verfügen über mehr als 14 Jahre Berufserfahrung, starke F&E- und Anpassungsfähigkeiten, strenge Qualitätskontrolle, stabile Lieferzyklen und vollständige Testberichte und bieten Lösungen für die Stromverteilungsausrüstung aus einer Hand.
Als Kernausrüstung für die moderne Mittelspannungs-Ringnetz-Stromversorgung ist dieRing-Haupteinheit mit LeistungsschalterIntegriert kompakte Struktur, intelligente Funktion, geringen Wartungsaufwand und hohe Sicherheit, was sich perfekt an den Entwicklungstrend des städtischen Smart Grids, der neuen Energieerzeugung und der industriellen Stromverteilung anpasst. Unterstützt durch starke Forschungs- und Entwicklungsstärke, standardisierte Produktionslinien und ein perfektes Qualitätskontrollsystem.Zhejiang Usune Electric Co., Ltd.bietet hochwertige, anpassbare Ringkabeleinheiten und ein umfassendes Paket an unterstützenden Dienstleistungen für globale Kunden.
Ganz gleich, ob Sie im Energietechnik-Vertrag, im Großhandel mit Elektrogeräten, beim Bau neuer Energieprojekte oder bei der Sanierung städtischer Netze tätig sind, unsere Produkte können Ihre vielfältigen Beschaffungs- und Engineering-Anforderungen erfüllen. Wenn Sie mehr über Produktparameter, kundenspezifische Schemata, Angebote und Details zur Projektzusammenarbeit erfahren möchten, wenden Sie sich bitte anKontaktieren Sie uns. Unser professionelles internationales Vertriebs- und Technikteam wird Ihnen zeitnah antworten, kostenlosen Mustersupport und professionelle technische Beratung bieten und freut sich auf den Aufbau langfristiger Win-Win-Kooperationsbeziehungen mit Partnern auf der ganzen Welt.
