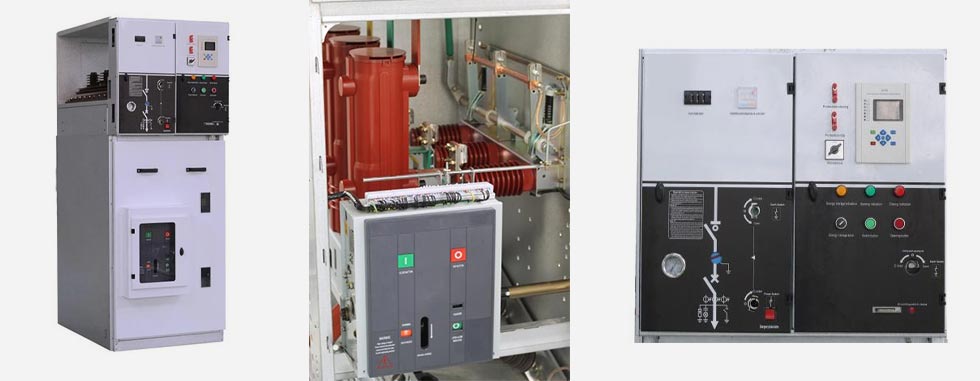

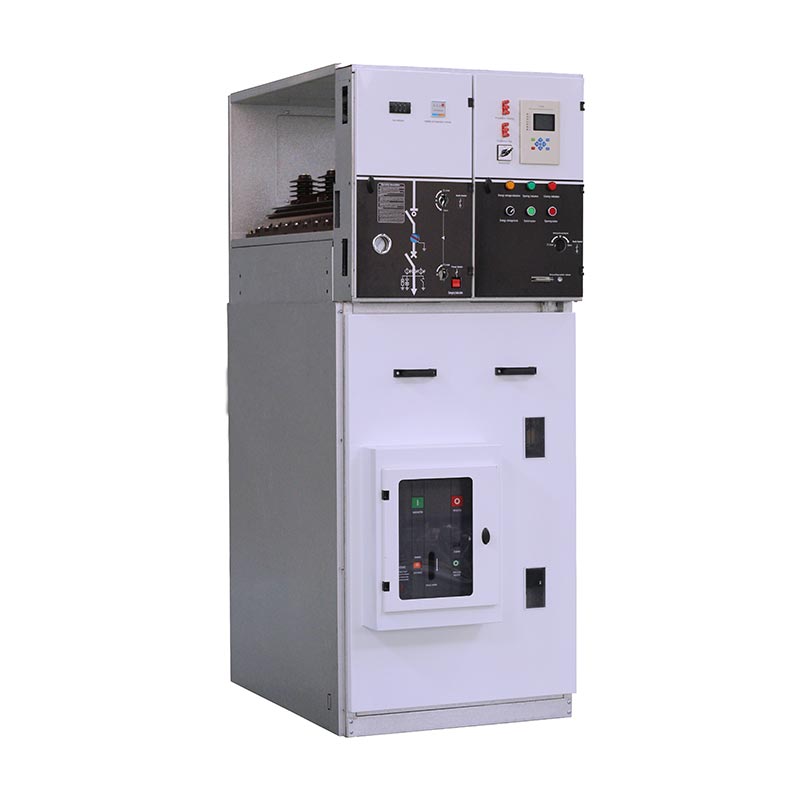

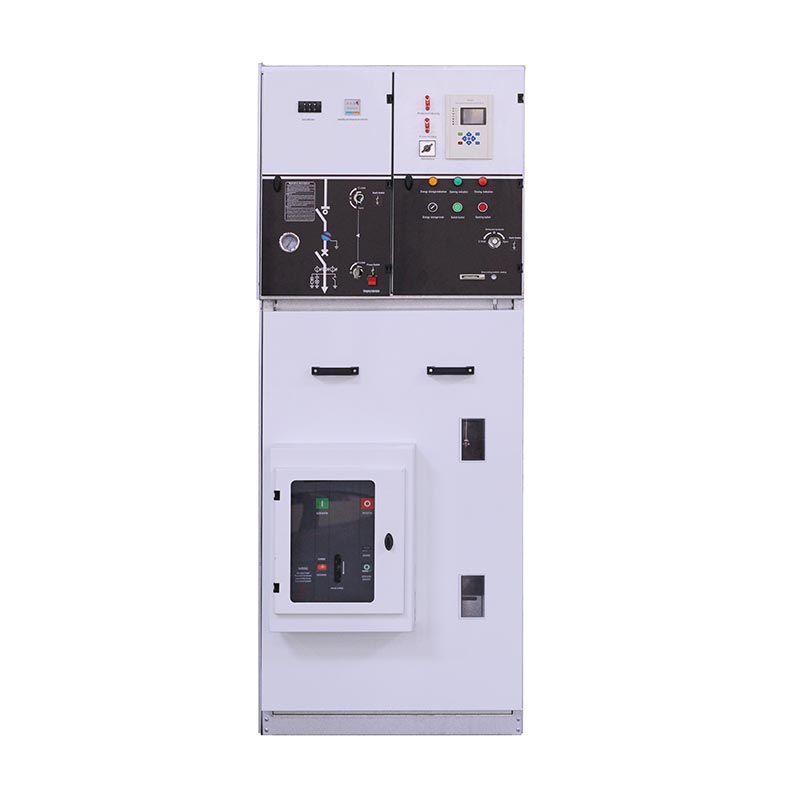

Ring-Haupteinheit mit Leistungsschalter

Die Ringhaupteinheit mit Leistungsschalter der Serie USUNE XGN15 ist eine kompakte, skalierbare, metallgekapselte Schaltanlage entworfen für die Stromverteilungsautomatisierung. Der gesamte Schrank nutzt Luftisolationstechnologie, die Sicherheit und Gleichgewicht gewährleistet Kompaktheit, Dadurch eignet es sich für verschiedene Installationsszenarien auf engstem Raum. Seine einfache Struktur und flexible Bedienung Reduzieren Sie die Bau- und Wartungsschwierigkeiten vor Ort erheblich und verbessern Sie die Stromverteilung Betriebseffizienz.

Als professioneller Hersteller mit umfangreicher Erfahrung verfügt USUNE über eine komplette Forschung und Entwicklung, Produktion und testen System. Die Produkte der XGN15-Serie werden unabhängig in der eigenen Fabrik hergestellt, wobei jeder Schritt vom Rohmaterial aus erfolgt Materialien bis hin zu fertigen Produkten, die sich strikt an internationale Standards halten, um eine gleichbleibende und stabile Produktqualität zu gewährleisten.

Kernkonfiguration und technische Vorteile

1. Hauptschalterkonfiguration

Der Hauptschalter dieser Serie, die Ring Main Unit With Circuit Breaker, ist ein unabhängiger SF6-Lastschalter Hergestellt von USUNE und bietet Vorteile wie lange Lebensdauer, stabile Leistung und niedrige Wartungskosten. Es kann je nach Benutzerbedarf auch mit hochmodernen Vakuum-Leistungsschaltern ausgestattet werden, was die Leistung weiter verbessert Schaltvermögen und Schutzniveau der Ausrüstung anpassen und so an verschiedene Stromverteilungsszenarien anpassen.

2. Betriebsmodi und Automatisierungsgrad

Der Hauptschalter unterstützt sowohl manuelle als auch elektrische Betriebsmodi, um sich an unterschiedliche Betriebsabläufe vor Ort anzupassen Anforderungen. Es kann mit FTU- und RTU-Geräten ausgestattet werden und erfüllt so perfekt die „vier Remote“-Anforderungen (Remote). (Steuerung, Fernsignalisierung, Fernmessung und Ferneinstellung) der Stromverteilungsautomatisierung, Realisierung Intelligente Überwachung und Verwaltung des Stromverteilungssystems und Schaffung der Grundlage dafür intelligent Modernisierung des Stromnetzes.

3. Fortschrittliche Technologie

Anwendungen Durch die Integration fortschrittlicher Sensortechnologie und der neuesten Schutzrelais ist eine präzise Überwachung möglich Sie können den Betriebsstatus der Geräte in Echtzeit anzeigen, schnell auf ungewöhnliche Bedingungen reagieren und die Sicherheit der Stromversorgung gewährleisten Verteilungssysteme und -geräte. Die Einführung eines leichten und flexiblen Montageschemas reduziert den Transport und Installationsschwierigkeiten zu beseitigen und gleichzeitig die spätere Wartung und Erweiterung zu erleichtern, um der sich ständig ändernden Leistung gerecht zu werden Vertriebsbedürfnisse des Marktes.

Anwendung

Die Ringhaupteinheit mit Leistungsschalter ist für 50/60-Hz- und 12-36-kV-Stromversorgungssysteme geeignet und wird häufig in verwendet industriell und zivile Stromkabelringnetze und Stromversorgungsterminals. Als professionelle Stromverteilungsausrüstung Lieferant, USUNE hat das Produktdesign optimiert, sodass es sich besonders für die folgenden Szenarien eignet:

- Stromverteilung in städtischen Wohngebieten, kleine Umspannwerke, Schaltstationen und vorgefertigte Umspannwerke;
- Industrie- und Bergbauunternehmen, Einkaufszentren, Flughäfen, U-Bahnen und andere öffentliche Orte;
- Neue Energiefelder wie Windkrafterzeugung;
- Wichtige öffentliche Einrichtungen wie Krankenhäuser, Stadien, Eisenbahnen und Tunnel.

In China wird die Ring-Haupteinheit mit Leistungsschalter häufig in verschiedenen städtischen und ländlichen Stromnetzen eingesetzt Renovierung Projekte, die von den Anwendern regelmäßig für ihre stabile Leistung und zuverlässige Qualität gelobt werden.

Funktionierender Zustand

- Höhe ≤1000mm
- Umgebungstemperatur: 45℃~-35℃, maximale Temperaturdifferenz ≤25℃
- Die durchschnittliche relative Luftfeuchtigkeit pro Tag überschreitet nicht 95 %
- Die durchschnittliche monatliche relative Luftfeuchtigkeit überschreitet nicht 90 %
- Seismische Kapazität: Die seismische Intensität überschreitet nicht 8 Grad
- Keine heftigen Vibrationen und Stöße, kein Feuer, keine chemische Korrosion, kein explosionsgefährdetes Feld

Technische Parameter

Gehäusekonfigurationsparameter

Eingehende LBS

Trafo schützen

Messung

CBOG mit Messgerät

CB ausgehend

Struktur und Konfiguration der Schaltanlage

Betriebsmechanismus

(1) Einzelfederantrieb mit Doppelfunktion: Typ K

Die Schaltfunktion wird unabhängig mit einem Hebel oder Motor betätigt.
Die Erdschalterfunktion öffnet und schließt selbstständig über einen Betätigungshebel und die Betriebsenergie ist vorhanden Dies geschieht durch eine Druckfeder, die freigegeben wird, um den Kontakt zu schließen oder zu trennen.

(2) Doppelfunktions-Doppelfederantriebsmechanismus: Typ A

Die Schaltfunktion wird unabhängig von einem Hebel oder Motor betätigt, und die Betätigungsenergie wird von einem bereitgestellt Druckfeder, die zum Schließen des Kontakts freigegeben wird. Unabhängiger Öffnungs- und Schließvorgang mit Knopf (0) oder Auslöser oder Spannungsauslöser.
Die Funktion des Erdschalters erfolgt unabhängig mit einem Bedienhebel und die Betriebsenergie wird von einem bereitgestellt Druckfeder, die freigegeben wird, um den Kontakt zu schließen oder zu trennen.

① Sammelschienenraum
② Hauptschalter
③ Kabelraum
④ Antriebsmechanismus, Verriegelungsmechanismus und Niederdruckkontrollraum

Der gesamte Schaltschrank kann in zwei obere und untere Einheiten unterteilt werden, die obere Einheit des Schaltschranks umfasst die Busraum, Lastschalter, Antriebsraum und Niederspannungsraum, und die untere Einheit ist vom Kabel getrennt Zimmer. Die gesamte obere Einheit kann ausgetauscht werden.

◇ Sammelschienenraum

Der Sammelschienenraum ist im oberen Teil des Schrankes angeordnet. Im Sammelschienenraum werden die Hauptsammelschienen angeschlossen zusammen und durchlaufen die gesamte Schaltanlagenreihe.

◇ Lasttrennschalter

Der Schaltraum ist mit einem Schwefelhexafluorid-Lastschalter vom Typ SFG ausgestattet. Das Gehäuse des Lastschalters wird hergestellt von Epoxidharz gegossen, mit Schwefelhexafluorid (SF6)-Gas als Isoliermedium gefüllt, und die Hülle wird bereitgestellt mit ein Beobachtungsloch. Der Schaltraum kann ausgestattet werden mit SF6-Gasdichtemesser oder Gasdichte mit Alarmkontakt nach Kundenwunsch.

◇ Kabelraum

Der Lastschaltschrank verfügt über einen geräumigen Kabelraum, der hauptsächlich dem Kabelanschluss dient, so dass einadrige bzw Dreiadrige Kabel können mit einfachsten ungeschirmten Kabelköpfen angeschlossen werden, und das bei ausreichend Platz unterbringen Blitzableiter, Stromtransformator, unterer Erdungsschalter und andere Komponenten. Gemäß dem Standarddesign, die Die Schranktür verfügt über ein Beobachtungsfenster und eine Sicherheitsverriegelung. Kabelraum-Bodenplatte mit Dichtungsabdeckung und Kabelklemme geeigneter Größe mit Halterung. Die Bodenplatte und der Türrahmen des Kabelraums können entfernt werden erleichtern Kabelinstallation.

◇ Betriebsmechanismus, Verriegelungsmechanismus und Niederdruckkontrollraum

Der verriegelte Mechanismusraum fungiert auch als Bedienfeld. Der Niederspannungsraum ist mit einem Federspeicher ausgestattet Mechanismus mit Positionsanzeige und mechanischer Verriegelungsvorrichtung und kann auch mit Hilfsgeräten ausgestattet werden Kontakte, Auslösespulen, Notauslösemechanismen, kapazitive Live-Anzeigen, Schlüsselschlösser und elektrische Betriebsgeräte. Bei gleichzeitig kann der Niederdruckkammerraum auch mit Regelkreisen, Zählern und Schutzrelais ausgestattet werden, und Das 750 mm breite Gehäuse verfügt über zwei identische Niederdruckkammern für weiteres Zubehör.

Der mit Leistungsschaltern ausgestattete Ringnetzschrank dient hauptsächlich als Hauptstromversorgung im Ringnetz Stromversorgungssystem, der Einspeiseschrank der Notstromversorgung und der Mittelschrank der dual Stromversorgungssystem.

◎ Der Ringschrank des XGN15 V-Moduls umfasst:

(1) Vakuum-Leistungsschalter
(2) Schwefelhexafluorid-Leistungsschalter
(3) Mechanismus und Verriegelung
(4) Erdungsschalter

◎ Installationsmethode

Vorne befestigt, seitlich/seitlich befestigt

◎ Hauptstruktur

(1) Von oben nach unten: Instrumentenraum, Busraum, Lastschaltraum (Trennschalterraum), Leistungsschalterraum, Kabel Zimmer.
(2) CT, PT, Blitzableiter, Erdungsschalter und Relaisschutzgerät können je nach Benutzer konfiguriert werden Bedürfnisse.
(3) Der Leistungsschalter und der Lastschalter (Trennschalter) können verriegelt werden.

Beschreibung der Operation

1.Bedienung des Griffs: Stellen Sie sich vor die Schaltanlage, halten Sie den oberen Teil des Griffs hoch und schieben Sie den anderen nach vorne Hand, die das Ende des Griffs hält, um ihn zu drehen.
2. Stellen Sie sicher, dass die Schranktür ordnungsgemäß geschlossen ist, bevor Sie das Gerät an die Stromversorgung anschließen oder es von der Erdung trennen.
3. Das Manometer des Schalters muss vor dem Ein- und Ausschalten überprüft werden.

Einschalten

1. Stellen Sie sicher, dass die Schranktür geschlossen ist. Führen Sie den Griff in das obere Betätigungsloch ein und drehen Sie ihn gegen den Uhrzeigersinn 180°, bis das Geräusch der Trennbremse zu hören ist. Die zentrale Anzeige der Platte ist in Position; die untere Tür ist geschlossen und der Erdungsschalter ist ausgeschaltet.

2. Stecken Sie den Betätigungsgriff in das untere Betätigungsloch und drehen Sie ihn um 180° im Uhrzeigersinn, bis Sie das Schließen hören Stimme; die zentrale Anzeige des Panels befindet sich in Position D; Der Schalter wird eingeschaltet und dann ist der Stromversorgungsbetrieb möglich abgeschlossen.

Ausschalten

1. Ausschalten: Stecken Sie den Bediengriff in das untere Bedienloch und drehen Sie ihn um 180° gegen den Uhrzeigersinn, bis er hörbar ist die Trennen der Bremsstimme (Direktverwendungstaste, wenn eine Taste vorhanden ist); die Mitte des Bedienfelds befindet sich in Position, dann die Schalter wird ausgeschaltet sein.

2.Überprüfen Sie, ob die Live-Anzeige ausgeschaltet ist, um sicherzustellen, dass der Kabelraum elektrisch neutral ist. Legen Sie den Betrieb ein Griff in das obere Betätigungsloch einführen und im Uhrzeigersinn um 180° drehen, bis die Schließstimme zu hören ist; die zentrale Anzeige des Das Paneel ist in Position und die untere Tür ist entriegelt; der Erdungsschalter ist geschlossen und dann erfolgt eine Stromunterbrechung Betrieb ist abgeschlossen.

Transport und Lagerung

Wenn der Schaltschrank auf der Bodenplatte befestigt ist, kann er mit einem Gabelstapler geschaufelt werden. Wenn es nicht am befestigt ist unten Der Schaltschrank sollte als Ganzes angehoben oder getragen werden, auf jeden Fall jedoch senkrecht transportiert werden Zeit und sollte nicht umgeworfen werden, um Schäden an den Komponenten im Schrank zu vermeiden. Schaltanlage (auch mit äußerer Verpackung) sollte nicht längere Zeit im Freien gelagert werden.

Wartung

◇ Der Ringschrank ist unter normalen Umständen drei Jahre lang wartungsfrei.

◇ Die Einzelfeder- und Doppelfederantriebe des Lastschalters sind wartungsfrei und nicht erfordern keine Schmierung.

◇ Das Relaisschutzgerät muss vor dem Einbau gemäß den Anforderungen des Herstellers überprüft werden Betrieb.

◇ Der Wartungszyklus des Ringnetzwerkschranks beträgt in der Regel einmal im Jahr und es gelten spezifische Wartungsmaßnahmen wird wie folgt durchgeführt:

(1) Ziehen Sie alle elektrischen Verbindungen (Hauptbus, Schalter, Kabel, Messgeräte) entsprechend an Anforderungen der Installationsanleitung.
(2) Alle Komponenten (Hauptschalter, Hilfsschalter, Auslösemechanismus, Motor usw.) absaugen und prüfen Inspektion.
(3) Führen Sie einen einzigen Schließ-/Öffnungsvorgang an allen Schaltern durch, einschließlich des Erdungsschalters.
(4) Schalten Sie die Hilfsstromversorgung der Steuerung ein (geben Sie kein Fernbedienungssignal), um eine elektrische Sequenzierung durchzuführen Betrieb.

Ware bestellen

Beim Verlassen des Schaltschrankes werden folgende Unterlagen und Anlagen mit dem Schrank übergeben Fabrik:

◇ Produktqualifiziertes Zertifikat
◇ Gebrauchsanweisung für das Produkt
◇ Produkttechnische Designdaten
◇ Schaltschrankzubehör:
◇ Jede Montagekombination ist mit einem Lastschalter-Bediengriff ausgestattet.

Benutzer sollten bei der Bestellung von Produkten die folgenden Informationen angeben:

◇ Verkabelungsschema des Hauptstromkreises und besondere technische Anforderungen
◇ Schaltanlagen-Installationsplan.
◇ Schaltschrankkomponenten-Modellspezifikationen und Hilfsschleife, schematisches Diagramm der Steuerschleife (falls notwendig)
◇ Sonstige Sonderwünsche für schriftliche Informationen.

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht
