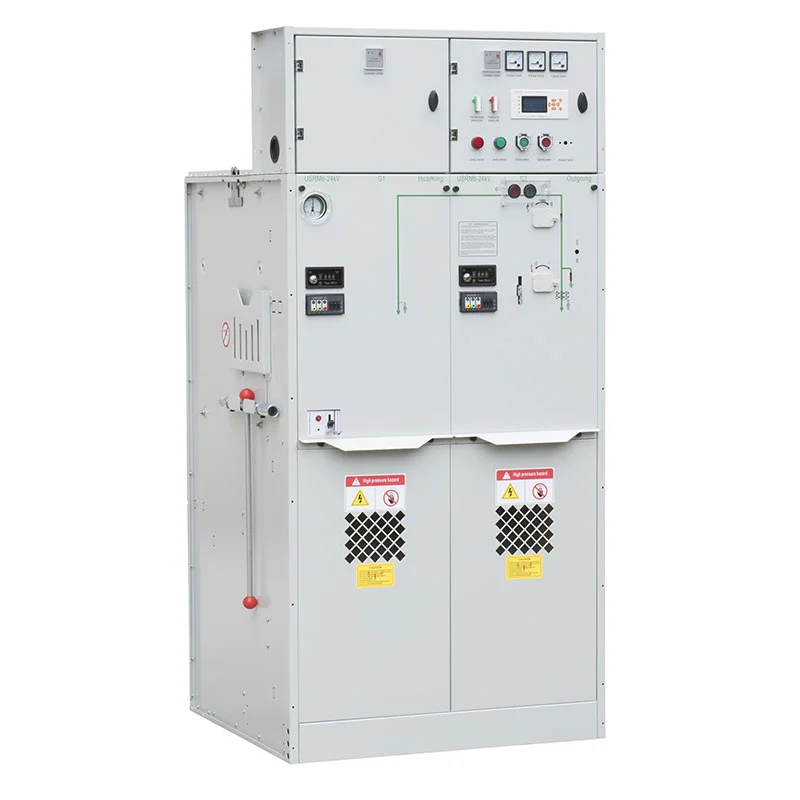

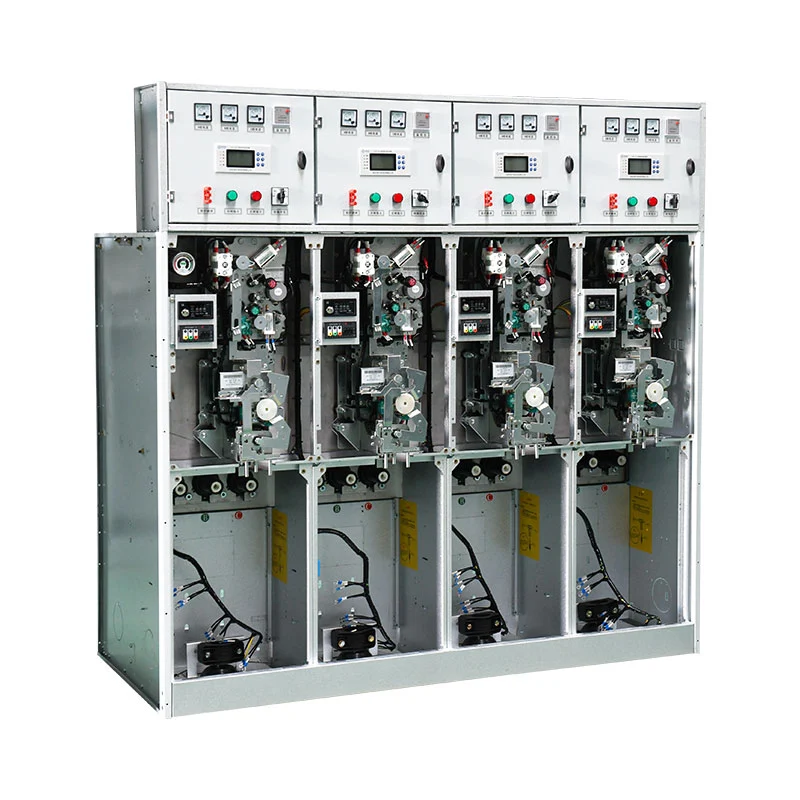

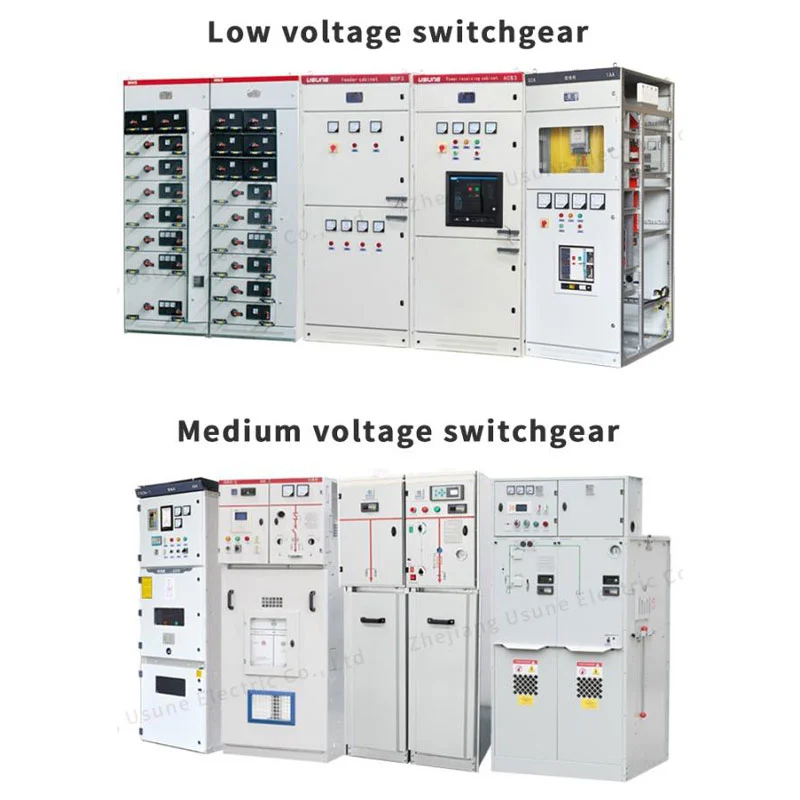

24kV 33kV Sf6 Gis Gasisolierte Schaltanlage

Diese Mittelspannungs-GIS-Lösung eignet sich gut für Installationen, bei denen die Stellfläche knapp ist oder die Umgebungsbedingungen rau sind. Typische Einsatzorte sind unterirdische Kraftwerke, Küstengebiete, Hochlandgebiete und städtische Umspannwerke. Dank der vollständig geschlossenen Bauweise nimmt die Hardware eine kompakte Stellfläche ein, was es für Designspezialisten einfacher macht, Mittelspannungsverteilungseinheiten sowohl in Haupttransformatorstationen als auch in Sekundärverteilungsstationen zu integrieren.

Adaptive modulare Architektur

Energieverteilungsprojekte verfügen selten über identische Schaltkreislayouts, was bedeutet, dass kompakte Schaltanlagenplattformen eine flexible Montage statt fester, einheitlicher Anordnungen unterstützen müssen. Die 24kV 33kV SF₆ GIS gasisolierte Schaltanlagen-USRM6-Plattform basiert auf einem modularen Rahmen und kann drei verschiedene Funktionseinheiten integrieren: Typ C für Lasttrennschaltermodule, Typ F für kombinierte Funktionsbaugruppen und Typ V für Leistungsschaltermodule.

Designteams können einzelne Standardmodule oder vormontierte Kombinationen gemäß den elektrischen Schaltplänen des Projekts auswählen. Die Hauptsammelschienen-Infrastruktur unterstützt eine Erweiterung vor Ort, sodass mehrere Module in verschiedenen Schaltanlagenanordnungen gruppiert werden können. Diese modulare Flexibilität ermöglicht es den Geräten, vielfältige Anforderungen in Bezug auf Abgänge, Transformatoranschlüsse, Schutzisolierung und Stromverteilungsaufgaben zu erfüllen.

Minimales Wartungsprofil

Herkömmliche Elektrogeräte für den Außenbereich bleiben das ganze Jahr über Staub, Feuchtigkeit, Verunreinigungen und Temperaturschwankungen ausgesetzt. Diese nachteiligen Faktoren führen tendenziell zu einem Anstieg der wiederkehrenden Inspektions- und Wartungsanforderungen während der gesamten Betriebslebensdauer der Ausrüstung.

Die gasisolierte 24-kV-33-kV-SF₆-GIS-Schaltanlage USRM6 verfügt über ein abgedichtetes, gasisoliertes Gehäuse, das den Primärkreis physisch von den Umgebungsbedingungen isoliert. Es reduziert den direkten Kontakt zwischen internen Komponenten und Umweltschadstoffen erheblich und sorgt für ein Betriebsschema, das nur sehr wenig routinemäßige Wartung erfordert. Diese Eigenschaft bietet deutliche Vorteile für Standorte, die schwer zugänglich sind, wie z. B. unterirdische Kraftwerksräume, räumlich begrenzte städtische Verteilungsanlagen und abgelegene Infrastrukturanlagen. Eine geringere Wartungshäufigkeit wird zu einem wichtigen Bewertungsfaktor, wenn Benutzer Geräte für diese anspruchsvollen Standorte auswählen.

Integrierte Schalt-, Schutz- und Hilfsfunktionen

Diese SF₆ C-GIS-Plattform bietet weit mehr als nur grundlegende Aktionen zum Schließen und Öffnen von Schaltkreisen. Basierend auf der gewählten Modulkombination kann das System neben Schaltfunktionen auch Fehlerschutz, elektrische Trennung, Energiemessung, Echtzeit-Statusüberwachung, Erdung, Datenkommunikation und automatische Steuerung umfassen.

Verschiedene Funktionsmodule können frei kombiniert werden, um den gesamten Schaltanlagenaufbau an die Schutz- und Verteilungsarchitektur des Projekts anzupassen. Diese Vielseitigkeit eröffnet EPC-Auftragnehmern und Systemintegratoren, die mit der Entwicklung kompletter Mittelspannungs-Stromverteilungsnetze beauftragt sind, umfassendere Möglichkeiten.

Umweltbetriebsparameter

Vor der endgültigen Auswahl eines Mittelspannungs-GIS sollten die Umgebungsbedingungen am Standort sorgfältig beurteilt werden. Die gasisolierten 24-kV-33-kV-SF₆-GIS-Schaltanlagen der USRM6-Serie sind für den Betrieb in Höhen von bis zu 4000 m ausgelegt. Die zulässige Umgebungstemperatur reicht von -40 °C bis +50 °C, wobei die maximale 24-Stunden-Durchschnittstemperatur bei 35 °C liegt. Bei den Luftfeuchtigkeitskriterien darf die relative Luftfeuchtigkeit über 24 Stunden ihren Höhepunkt bei 95 % erreichen, während der monatliche Durchschnittswert 90 % nicht überschreiten darf. Der Installationsort muss frei von explosiven oder ätzenden Dämpfen, starken mechanischen Stößen und anhaltenden starken Vibrationen sein. Der Verschmutzungsgrad darf Klasse III gemäß GB/T 5582 nicht überschreiten, und das Gerät hat die seismische Qualifikation für Widerstandsfähigkeit der Klasse 9 bestanden. Bei Projekten über 1000 m müssen Käufer den Hersteller benachrichtigen, um den SF₆-Ladedruck entsprechend anzupassen. Alle ungewöhnlichen Anforderungen an die Standortumgebung müssen vor der Auftragserteilung gemeinsam von Herstellern, Lieferanten und Endkunden bestätigt werden. Beispielsweise können bei Installationen in Höhen über 2000 m geänderte Gasdruckeinstellungen erforderlich sein, um das Risiko interner Überspannungen im Tank zu verringern.

Kernanwendungsbereiche

Unterirdische Umspannwerke Unterirdische Energieanlagen sind in der Regel durch eine begrenzte nutzbare Fläche und strenge Belüftungsbeschränkungen eingeschränkt. Das kompakte, versiegelte GIS-Design hilft Designern, den begrenzten Raum optimal zu nutzen und gleichzeitig schädliche Umwelteinflüsse abzuschwächen, wodurch sich das Produkt ideal für den Einbau in kompakte Umspannwerke und Sekundärverteilungsstationen eignet.

Industrie- und Bergbaustandorte Industrie- und Bergbaustandorte erfordern zuverlässige Mittelspannungs-Schalt- und Schutzhardware für Motoren, Transformatoren, Abgänge und lokale Verteilungsnetze. Der versiegelte Tank schützt interne Komponenten vor Verschmutzung und bietet alle erforderlichen Schalt-, Schutz-, Isolations- und Überwachungsmöglichkeiten für Stromversorgungssysteme vor Ort.

Eisenbahn- und Verkehrsinfrastruktur Eisenbahndepots, Flughafenversorgungsunternehmen und die damit verbundene Verkehrsinfrastruktur benötigen eine konsistente Stromversorgung für ein breites Lastspektrum. Modulare Schaltanlagen können mit individuellen Einspeise- und Schutzsystemen innerhalb eines zentralen Verteilungssystems konfiguriert werden und unterstützen Integratoren bei der Entwicklung kompakter Mittelspannungs-Stromversorgungslösungen für Transportprojekte.

Städtische Vertriebsnetze Verfügbare Grundstücke sind in Innenstädten und Wohnvierteln generell knapp. Kompakte gasisolierte Schaltanlagen können in Umspannwerken und Verteilerzentren eingesetzt werden, wo herkömmliche luftisolierte Schaltanlagen weitaus größeren Installationsraum erfordern würden. Durch die geschlossene Tankstruktur werden zudem Umgebungseinflüsse auf den Primärkreis verringert.

Küsten- und Hochlandstandorte Standardelektrogeräte sind anfällig für hohe Luftfeuchtigkeit, Salzverschmutzung, Höheneinflüsse und starke Temperaturschwankungen. Der geschlossene Primärkreislauf des USRM6 reduziert die direkte Belastung durch diese rauen Bedingungen. Projektteams können in der Auswahlphase standortspezifische Betriebsparameter analysieren, um die am besten geeignete Konfiguration und Arbeitseinstellungen zu bestätigen.

Leitfaden für die Auswahl der Ausrüstung

Bei der Beschaffung von 24-kV- und 33-kV-SF₆-GIS sollten Käufer das gesamte elektrische Schema prüfen, anstatt Kaufentscheidungen ausschließlich auf der Grundlage der Nennspannung zu treffen. Die technische Bewertung muss Nennspannungsniveaus, Isolationsanforderungen, Leistungsschalter- oder Lastschalteroptionen, Einspeisemengen, Sammelschienenanordnungen, Erdungsschemata, Schutz- und Messfunktionen, Installationshöhe, Temperatur, Luftfeuchtigkeit, Verschmutzungsgrad, Kommunikationsschnittstellen und die Einhaltung geltender IEC- und GB-Normen abdecken.

Das Ingenieurteam von Usune arbeitet mit Projektingenieuren und Systemintegratoren zusammen, um eine maßgeschneiderte USRM6-Konfiguration basierend auf einzeiligen Diagrammen und tatsächlichen Betriebsbedingungen vor Ort zu definieren.

Warum mit Usune zusammenarbeiten?

Strenge Qualitätssicherung Usune unterhält formalisierte Qualitätssicherungsabläufe, die die Herstellung, die Werksabnahmeprüfung und den Produktversand umfassen. ISO 9001-Standards sichern eine stabile Produktionsqualität, während die ISO 14001- und ISO 45001-Rahmenwerke den Umweltschutz sowie das Gesundheits- und Sicherheitsmanagement am Arbeitsplatz regeln.

Maßgeschneiderte modulare Konfigurationen Usune bietet flexible Modulkombinationen, die an unterschiedliche Schaltkreisfunktionen und Verteilungsanforderungen angepasst sind. Dieser Service eignet sich für EPC-Firmen, Integratoren elektrischer Systeme, Händler und Beschaffungsteams, die Schaltanlagen benötigen, die entsprechend den vorgegebenen Elektrozeichnungen angepasst werden.

Weltweit anerkannte Konformität Das Produktdesign entspricht sowohl den internationalen IEC-Standards als auch den chinesischen GB-Spezifikationen und eine CE-Zertifizierung kann bereitgestellt werden. Diese Vereinbarung unterstützt Kunden, die auf verschiedene ausländische Märkte abzielen. Anwendbare Standards und Zertifizierungsregeln können anhand der Codes des Ziellandes und der technischen Spezifikationen des Projekts überprüft werden.

Spezialisierter technischer Support Bei GIS-Projekten ist es von entscheidender Bedeutung, vor Produktionsbeginn die richtige Konfiguration festzulegen. Kunden können einzeilige Zeichnungen, Nennspannungsanforderungen, Einspeisepläne, Höhendaten und Umgebungsdetails zur technischen Beratung mit dem Ingenieurteam von Usune teilen.

Technische Parameter

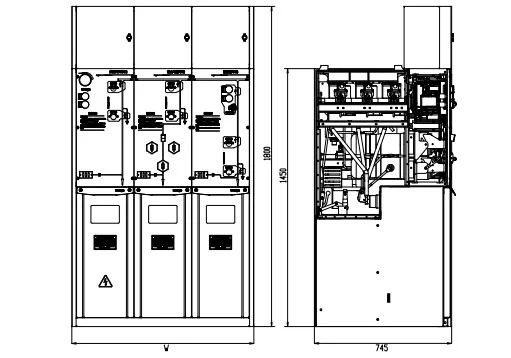

Produktstrukturen

Cas-Space-Raketenstartprojekt

Während des Cas-Space-Raketenstartprojekts wurde die USRM6-Serie eingesetzt, um die Mittelspannungsstromverteilung in der gesamten Startanlage zu übernehmen und sowohl die kritische Infrastruktur als auch die damit verbundenen elektrischen Lasten abzudecken. Von Verteilungsschaltanlagen an einem Startplatz wird erwartet, dass sie Schalt-, Schutz-, Isolations- und Überwachungsfunktionen für wichtige Geräte und Hilfsinstallationen zuverlässig gewährleisten – und selbst in einer relativ begrenzten elektrischen Umgebung eine konstante Leistung gewährleisten. Da sich der Hauptstromkreis in einer mit SF6 umschlossenen isolierten Struktur befindet, schirmt die USRM6-Serie ihn weitgehend vor äußeren Umgebungsbedingungen ab, eine Eigenschaft, die für spezialisierte Infrastrukturen, die unter strengen Anforderungen arbeiten, am wichtigsten ist.

Der modulare Aufbau der Schaltanlage gab der Anordnung außerdem genügend Spielraum, um zur Verteilungsarchitektur des Projekts zu passen. Funktionseinheiten konnten passend zum Stromnetzdesign zusammengestellt werden und der erweiterbare Hauptbus schafft zusätzlichen Spielraum für die Netzwerkkonfiguration und zukünftige Systemplanung. Alles in allem war es die Mischung aus kompakter Struktur, geschlossener Isolierung und modularem Design, die die USRM6-Serie zu einer geeigneten Mittelspannungsverteilungslösung für das Cas-Weltraumraketenstartprojekt machte – eine Lösung, die den Bedarf der Anlage an einer zuverlässigen und dennoch platzsparenden elektrischen Infrastruktur erfüllte.

Standards und Zertifizierungen

Die USRM6-Serie wurde unter Berücksichtigung der geltenden Normen für Hochspannungsschaltanlagen und -steuergeräte entwickelt. einschließlich GB 3804-2004 für 3,6 kV–40,5 kV Hochspannungs-Wechselstrom-Lasttrennschalter, GB 1984-2014 für Hochspannungs-Wechselstrom Leistungsschalter, GB 16926-2009 für HV-AC-Lasttrennschalter-Sicherungs-Kombinationen, GB 1985-2014 für HV-AC-Trennung Schalter und Erdungsschalter sowie GB 3906-2006 für metallgekapselte Schalt- und Steueranlagen mit 3,6 kV–40,5 kV Wechselstrom.

Es verweist auch auf GB/T 11022-2011 für allgemeine technische Anforderungen für HV-Schaltanlagen und -Steuergeräte, GB 4208-2008 für den Gehäuseschutz, GB/T 5582-1993 für den Verschmutzungsgrad der Außenisolierung, DL/T 404-2007 für 3,6 kV–40,5 kV Metallgekapselte AC-Schalt- und Steuergeräte, GB/T 13384-2008 für mechanische und elektrische Produkte, GB 191-2008 für Verpackungs- und Transportkennzeichen und GB 311.1-2012 für die Isolationskoordination in der Hochspannungsübertragung und Vertriebsausrüstung.

Usunes Qualitäts- und Compliance-Rahmen umfasst das Qualitätsmanagementsystem ISO 9001 und das Umweltmanagementsystem ISO 14001 Managementsystem, ISO 45001-Managementsystem für Arbeitssicherheit und Gesundheitsschutz, Einhaltung von IEC- und GB-Standards und CE-Zertifizierung. Projektspezifische Zertifizierungen und geltende Standards sollten entsprechend bestätigt werden Zielmarkt und technische Spezifikation.

FAQ

Was ist der Hauptvorteil von SF6 GIS?

Der Hauptvorteil liegt in der geschlossenen Bauweise der unter Spannung stehenden elektrischen Komponenten innerhalb eines Isoliergases Umgebung. Dies ermöglicht eine kompakte Struktur und reduziert die direkte Einwirkung von Außeneinflüssen auf den Hauptstromkreis Umgebungsbedingungen.

Welche Spannungsstufen sind verfügbar?

Die USRM6-Serie ist für Mittelspannungsanwendungen einschließlich 24-kV- und 33-kV-Konfigurationen konzipiert. Die genaue Bewertung Spannung, Isolationsniveau und Konfiguration sollten gemäß der Projektspezifikation bestätigt werden.

Kann es in großer Höhe verwendet werden?

Ja. Die angegebene Einsatzhöhe beträgt bis zu 4000 m. Bei Installationen über 1000 m sollten Kunden Usune informieren Vorlauf, damit der geeignete Gasladedruck ermittelt werden kann. Besondere Anforderungen sollten oberhalb von 2000 m gelten bei der technischen Auslegung bestätigt.

Ist die Konfiguration anpassbar?

Die USRM6-Serie nutzt ein modulares Konfigurationskonzept. Lasttrennschaltereinheiten, Kombinationseinheiten, Leistungsschalter Einheiten und erweiterbare Hauptbusanordnungen können entsprechend dem erforderlichen elektrischen Schema ausgewählt werden.

Wo wird es üblicherweise installiert?

Zu den typischen Anwendungen gehören Sekundärtransformatorstationen, Industrie- und Bergbauanlagen, Eisenbahnen, Flughäfen, städtische Verteilungsnetze, Wohngebiete, unterirdische Anlagen und Standorte mit relativ hohen Anforderungen Umgebungsbedingungen.

Welche Informationen werden für ein Angebot benötigt?

Für ein genaues Angebot sollten Käufer die erforderliche Nennspannung, das Einleitungsdiagramm und die Anzahl der Einspeisungen angeben Schaltfunktionen, Anforderungen an Leistungsschalter oder Lasttrennschalter, Buskonfiguration, Installationshöhe, Umweltbedingungen, Schutzanforderungen und Zielmarkt.

Holen Sie sich ein Projektangebot

Für Mittelspannungsverteilungsprojekte, die kompakte Abmessungen, Anpassungsfähigkeit an die Umwelt und Modularität erfordern Konfiguration und reduziertem Wartungsaufwand bietet die USRM6-Serie eine praktische gasisolierte Schaltanlage Lösung.

Die USRM6-Serie von Usune vereint geschlossene SF6-Isolierung, modulare Funktionseinheiten, erweiterbare Buskonfiguration, sowie Schalt-, Schutz-, Mess- und Überwachungsfunktionen. Unterstützt durch ISO 9001, ISO 14001, ISO 45001, IEC und GB-Standards sowie der CE-Zertifizierung bietet Usune eine projektorientierte Lösung für Kunden, die 24 kV evaluieren Gasisolierte 33-kV-Sf6-GIS-Schaltanlage für die industrielle, Infrastruktur-, städtische und spezialisierte Stromverteilung Anwendungen.
