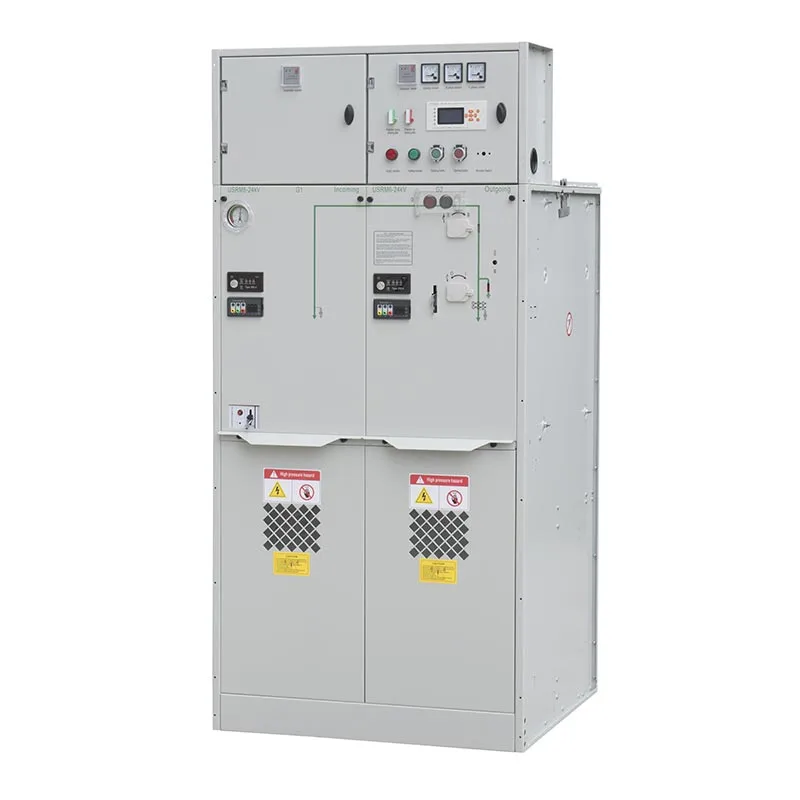

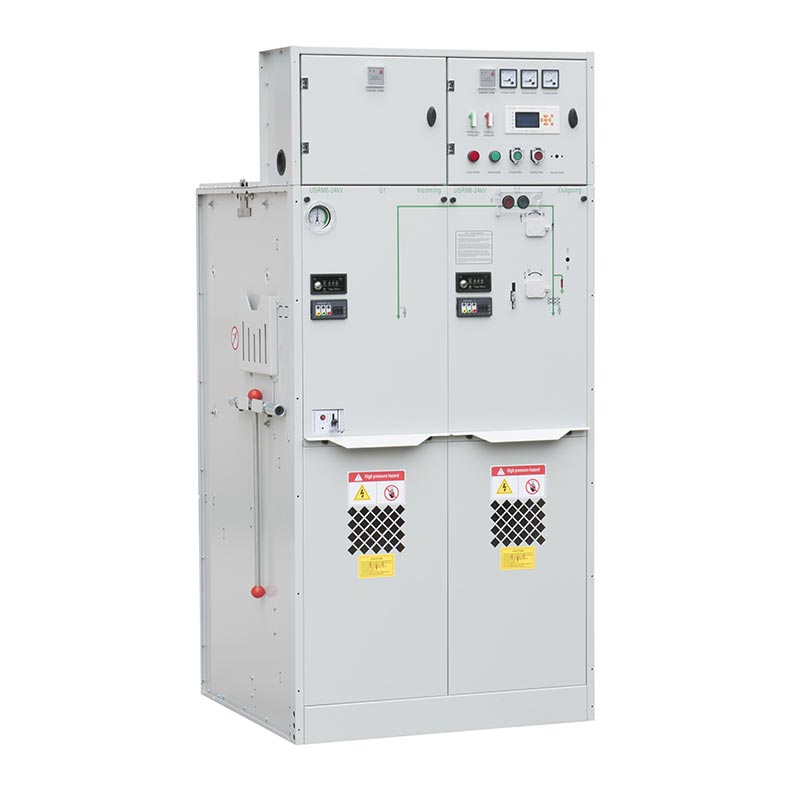

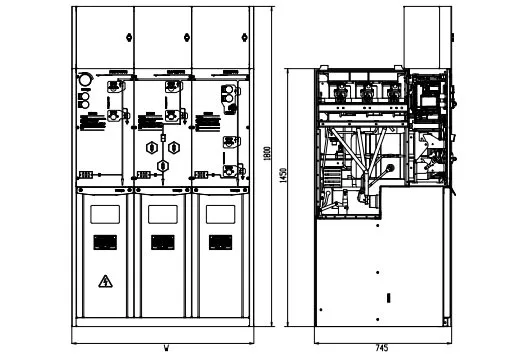

Die gasisolierte 24-kV-Schaltanlage von Usune ist mit verschiedenen Funktionseinheiten erhältlich, um der spezifischen Verteilung gerecht zu werden Anforderungen. Die C-Einheit ist eine Lasttrennschaltereinheit für Lastschaltung und Verteilungssteuerung, die F-Einheit ist eine Last Trennschalter-Sicherungs-Kombinationseinheit für den Transformator- und Abzweigschutz, und die V-Einheit ist eine Leistungsschaltereinheit für Anwendungen, die erweiterte Schalt- und Schutzfunktionen erfordern.
Mit seiner kompakten geschlossenen Struktur, der flexiblen Funktionskonfiguration und der zuverlässigen Isolationsleistung bietet Usune bietet eine praktische Lösung für Kunden, die die Sicherheit der Stromverteilung verbessern und gleichzeitig den Installationsaufwand reduzieren möchten Raum.
Durch das abgedichtete, gasisolierte Design sind die wichtigsten elektrischen Komponenten in einem geschlossenen Gehäuse untergebracht, wodurch deren Lebensdauer reduziert wird Exposition gegenüber Staub, Feuchtigkeit und äußerer Kontamination. Diese kompakte Struktur trägt zur Optimierung des Installationsraums bei eignet sich besonders für Umspannwerke, Industrieanlagen und städtische Verteilungsprojekte, bei denen Platz zur Verfügung steht begrenzt.
Die gasisolierte 24-kV-Schaltanlage von Usune unterstützt je nach Verteilungsnetz unterschiedliche Funktionskonfigurationen Anforderungen. Die C-Einheit nutzt einen Lasttrennschalter zum zuverlässigen Lastschalten, die F-Einheit kombiniert eine Lasttrennung Schalter mit Sicherungen zum Schutz des Transformators und der Einspeisung, während die V-Einheit für Anwendungen einen Leistungsschalter verwendet erfordern umfassendere Schalt- und Schutzfunktionen.
Die Schaltanlage ist für Umgebungstemperaturen von -40°C bis +50°C ausgelegt, eine 24-Stunden-Durchschnittstemperatur nicht über 35°C. Der Einsatz ist in Höhen bis zu 4.000 m möglich, wobei besonderes Augenmerk auf die Gasaufladung gelegt werden sollte Druck, wenn das Gerät über 1.000 m installiert wird. Bei Installationen in großen Höhen die endgültige Konfiguration sollte entsprechend den tatsächlichen Betriebsbedingungen mit Usune bestätigt werden.
Die geschlossene Struktur trägt dazu bei, den Einfluss von Umweltverschmutzung auf interne Komponenten zu reduzieren Vereinfachen Sie die routinemäßige Geräteverwaltung. Dadurch eignet sich die Schaltanlage für Kunden, die Zuverlässigkeit benötigen Mittelspannungsanlagen mit reduziertem Wartungsaufwand.
Die Standard-Einsatzhöhe beträgt bis zu 4.000 m. Wenn das Gerät in einer Höhe von mehr als 1.000 m installiert wird, Der Ladedruck kann entsprechend der tatsächlichen Aufstellhöhe angepasst werden. Für Installationen über 2.000 m ist besonders auf den reduzierten Luftdruck und die daraus resultierenden Isolationsanforderungen zu achten.
Das Gerät ist für einen Umgebungstemperaturbereich von -40 °C bis +50 °C ausgelegt, wobei die Durchschnittstemperatur über 24 °C liegt Stunden nicht mehr als 35°C. Dieser große Betriebstemperaturbereich ermöglicht es der Schaltanlage, sowohl kalte Regionen als auch zu bedienen Anwendungen in heißem Klima, wenn die Gesamtbedingungen des Projekts die spezifizierten Anforderungen erfüllen.
Die relative Luftfeuchtigkeit ist für Bedingungen von nicht mehr als 95 % innerhalb von 24 Stunden und nicht mehr als 90 % an einem Tag ausgelegt monatlich. Die Installationsumgebung sollte außerdem frei von explosiven oder korrosiven Gasen sein die Ausrüstung beeinträchtigen.
Die Schaltanlage sollte an Orten installiert werden, an denen es keine explosiven oder korrosiven Gase oder starke Stöße und Stöße gibt. Die Der Grad der Umweltverschmutzung sollte Stufe III gemäß GB/T 5582 nicht überschreiten. Besondere Betriebsbedingungen sollten dem Hersteller vor der Produktion mitgeteilt werden, damit die entsprechende Gerätekonfiguration vorgenommen werden kann bestätigt.
Die C-Einheit ist für die Lastschaltung und Verteilungssteuerung im Mittelspannungsbereich konzipiert. Es bietet eine praktische Konfiguration für Einspeise- und Netzwerkanwendungen, bei denen eine zuverlässige Lastschaltung erforderlich ist, ohne dass eine erforderlich ist schutzanordnung auf leistungsschalterbasis.
Die F-Einheit kombiniert einen Lasttrennschalter mit Sicherungen, um Schalt- und Schutzfunktionen bereitzustellen. Es ist besonders Geeignet für Transformator-Einspeiseanwendungen, bei denen kompakte Geräte und ein wirksamer Kurzschlussschutz erforderlich sind erforderlich.
Die V-Einheit verwendet einen Leistungsschalter für Anwendungen, die umfassendere Schalt- und Schutzfunktionen erfordern. Es eignet sich für Mittelspannungsverteilungssysteme, in denen Stromkreisunterbrechung und Schutzkoordination erforderlich sind wichtige Anforderungen.
| NEIN. | Artikel | Einheit | Lasttrennschaltereinheit | Kombigerät | Leistungsschaltereinheit |
| 1 | Nennspannung | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nennfrequenz | Hz | 50 | 50 | 50 |
| 3 | Nennstrom | A | 630 | 125 (abhängig vom Sicherungsstrom) | 630 |
| 4 | Bemessungsisolationspegel – 1 Min. Frequenzfestigkeit – Zwischenphase, Erde | kV | 42/65 | 42/65 | 42/65 |
| Bemessungsisolationspegel – 1 Minute Spannungsfestigkeit – Isolationsabstand | kV | 48/79 | 48/79 | 48/79 | |
| Bemessungsisolationspegel – 1 Minute Spannungsfestigkeit – Steuer- und Hilfsstromkreis | kV | 2/2 | 2/2 | 2/2 | |
| Bemessungsisolationsniveau – Spannungsfestigkeit gegenüber Lichtimpulsen – Phasenzwischenraum, Erde | kV | 75/125 | 75/125 | 75/125 | |
| Bewerteter Isolationsgrad – Lichtimpulsfestigkeit – Isolationsabstand | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nennkurzschlussfestigkeit | kA/s | 25/4 | —— | 25/4 |
| 6 | Bewerteter Spitzenstrom | kA | 63 | —— | 63 |
| 7 | Nenn-Kurzschluss-Einschaltstrom | kA | 63 | Begrenzt durch HV-Sicherung | 63 |
| 8 | Bemessungskurzschlussausschaltstrom | kA | —— | Begrenzt durch HV-Sicherung | 25/25 |
| 9 | Bemessungsübertragungsstrom | A | —— | 1700/1400 | —— |
| 10 | Bemessungsstrom zum Ausschalten der aktiven Last | A | 630 | —— | —— |
| 11 | Nenn-Bremsstrom im geschlossenen Regelkreis | A | 630 | —— | 630 |
| 12 | Mechanischer Lebenslasttrennschalter/CB | Mal | 10000 | 10000 | 20000 |
| Mechanischer Lebenstrennungs-/Erdungsschalter | Mal | 5000 | 5000 | 5000 | |
| 13 | Stromkreiswiderstand | μΩ | ≤150 | —— | ≤150 |
| 14 | Nennladedruck (20℃ Manometerdruck) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Jährliche relative Gasleckrate | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-Schutzgrad-Schrank | IP4X | IP4X | IP4X | |
| IP-Schutzart – Gastank | IP67 | IP67 | IP67 |
Die gasisolierten 24-kV-Schaltanlagen von Usune können in Industrieanlagen eingesetzt werden, in denen zuverlässige Mittelspannungsschalt- und -schaltanlagen erforderlich sind Schutz sind für eine kontinuierliche Produktion unerlässlich. Das kompakte Gehäuse hilft, den Platz im elektrischen Raum zu optimieren, während die C-, F- und V-Konfigurationen die Anpassung der Ausrüstung an verschiedene Einspeiser und Transformatoren ermöglichen Anforderungen.
Die F- und V-Einheiten können für Transformator- und Einspeiseanwendungen mit Schutz- und Schaltfunktionen konfiguriert werden müssen in ein kompaktes Mittelspannungssystem integriert werden. Das geschlossene Design trägt auch zum Schutz des Inneren bei Komponenten vor Umweltverschmutzung.
Städtische Umspannwerke, Gewerbeanlagen und Infrastrukturprojekte stellen oft strenge Anforderungen an die Ausrüstung Größe und Betriebssicherheit. Das kompakte Design der gasisolierten 24-kV-Schaltanlage von Usune macht sie geeignet für Projekte, bei denen der Installationsraum begrenzt ist und eine zuverlässige Mittelspannungsverteilung erforderlich ist.
Gasisolierte Schaltanlagen verfügen über eine geschlossene und kompakte Struktur, die das erforderliche Schalten und den erforderlichen Schutz ermöglicht Funktionen können in eine kleinere Installationsfläche integriert werden. Herkömmliche luftisolierte Schaltanlagen im Allgemeinen erfordert größere elektrische Abstände, was zu einem höheren Platzbedarf führt.
Die geschlossene Struktur der gasisolierten Schaltanlage von Usune reduziert die direkte Exposition interner elektrischer Komponenten gegen Staub, Feuchtigkeit und äußere Verschmutzung. Herkömmliche luftisolierte Geräte sind stärker davon abhängig Die Umgebung der Installationsumgebung ist abhängig und erfordert möglicherweise zusätzlichen Umweltschutz an anspruchsvollen Standorten.
Mit den C-, F- und V-Einheiten können Kunden je nach Bedarf unterschiedliche Schalt- und Schutzfunktionen auswählen Vertriebsanforderungen. Dieser modulare Ansatz bietet eine größere Flexibilität als die Verwendung einer einzelnen festen Schaltanlage Konfiguration für verschiedene Anwendungen.
Die gasisolierten 24-kV-Schaltanlagen von Usune wurden unter Berücksichtigung der geltenden chinesischen Normen für Mittelspannung entwickelt Schaltanlagen und elektrische Geräte, einschließlich GB 3804-2004 für Hochspannungs-AC-Lasttrennschalter, GB 1984-2014 für Hochspannungs-Wechselstrom-Leistungsschalter, GB 16926-2009 für Hochspannungs-Wechselstrom-Lasttrennschalter-Sicherungs-Kombinationen und GB 1985-2014 für Hochspannungs-Wechselstrom-Trenn- und Erdungsschalter.
Die Ausrüstung verweist auch auf GB 3906-2006 für 3,6 kV–40,5 kV AC metallgekapselte Schaltanlagen und Steuergeräte, GB/T 11022-2011 für allgemeine technische Anforderungen an Hochspannungsschaltanlagen und -steuergeräte, GB 4208-2008 für Gehäuse Schutz, GB/T 5582-1993 für äußere Isolationsverschmutzungsgrade und DL/T 404-2007 für metallgekapselte AC-Schaltanlagen und Steuergeräte.
Zu den weiteren geltenden Anforderungen gehört GB/T 13384-2008 für mechanische und elektrische Produkttechnische Bedingungen, GB 191-2008 für Verpackungs- und Transportmarkierungen und GB 311.1-2012 für die Isolationskoordination von Hochspannung Übertragungs- und Verteilungsausrüstung. Die endgültigen geltenden Normen sollten je nach Produkt bestätigt werden Konfiguration und Zielmarkt.
Mittelspannungsschaltanlagen von Usune werden in Industrieprojekten wie Chemiefabriken und der Fertigung eingesetzt Einrichtungen. Kunden legen Wert auf stabilen Betrieb, kompakte Installation und zuverlässige Schutzleistung. Die Die versiegelte, gasisolierte Struktur trägt dazu bei, den Einfluss von Staub, Feuchtigkeit und Umgebungsbedingungen zu reduzieren und unterstützt langfristige Gerätezuverlässigkeit.
Usune-Produkte wurden für Infrastruktur- und Energieprojekte geliefert, darunter Wasserkraftwerke und Öl Lagereinrichtungen und Transportprojekte. Kunden schätzen die flexible C-, F- und V-Funktionskonfiguration, Dadurch kann die Schaltanlage an unterschiedliche Schalt-, Schutz- und Verteilungsanforderungen angepasst werden.
Basierend auf Projektanwendungen schätzen Kunden Usune-Schaltanlagen vor allem wegen ihrer kompakten Bauweise und Zuverlässigkeit Isolationsleistung, flexible Konfiguration und geringer Wartungsaufwand. Der modulare Aufbau hilft Kunden wählen geeignete Lösungen für verschiedene Mittelspannungsverteilungssysteme aus.
Zhejiang Usune Electric Co., Ltd. hat ein umfassendes Qualitätsmanagementsystem nach ISO 9001 Qualität etabliert Managementsystem, ISO 14001-Umweltmanagementsystem und ISO 45001 Arbeitsschutzmanagement System.
Um den unterschiedlichen Marktanforderungen gerecht zu werden, hat die gasisolierte 24-kV-Schaltanlage von Usune die relevanten IEC- und GB-Standardtypen erfüllt Tests durchgeführt und die CE-Zertifizierung erhalten. Die Produkte werden unter strengen Qualitätskontrollverfahren hergestellt Zuverlässige Leistung, Sicherheit und Konformität für globale Mittelspannungs-Energieverteilungsanwendungen.
Der angegebene Umgebungstemperaturbereich beträgt -40 °C bis +50 °C, wobei die Durchschnittstemperatur über 24 Stunden nicht mehr als beträgt 35°C.
Die angegebene relative Luftfeuchtigkeit beträgt nicht mehr als 95 % innerhalb von 24 Stunden und nicht mehr als 90 % im Monat. Die Geräte sollten in einer Umgebung ohne explosive oder korrosive Gase und innerhalb der angegebenen Grenzen installiert werden Verschmutzungsgrad.
Ja. Die C-, F- und V-Funktionseinheiten können je nach Vertriebsnetz, Schalt- und Schaltnetz des Kunden ausgewählt werden Schutzanforderungen. Für besondere Betriebsumgebungen sollten Kunden zuvor die entsprechenden Bedingungen bereitstellen Bestellung, damit Usune die entsprechende Konfiguration bewerten kann.
Das Produktdesign bezieht sich auf geltende GB- und DL/T-Standards, einschließlich Anforderungen für Lasttrennschalter, Leistungsschalter, Sicherungskombinationen, metallgekapselte Schaltanlagen, Gehäuseschutz, Isolationskoordination und Allgemeine technische Anforderungen an Hochspannungsschaltanlagen.
Zhejiang Usune Electric Co., Ltd. bietet elektrische Mittelspannungsgeräte für unterschiedliche Stromverteilungen Anforderungen. Die gasisolierte 24-kV-Schaltanlage kombiniert eine kompakte geschlossene Struktur mit flexiblen C-, F- und V-Schaltanlagen Funktionseinheiten, die es Kunden ermöglichen, Geräte entsprechend spezifischer Netzwerkanforderungen zu konfigurieren.
Usune unterstützt auch die technische Kommunikation für besondere Betriebsbedingungen. Für Anwendungen mit hohen Anforderungen Ob Höhenlage, extreme Temperaturen oder andere nicht standardmäßige Umgebungsbedingungen – Kunden können Projektdetails angeben Bitte informieren Sie sich vor der Bestellung, damit die Gerätekonfiguration und die Betriebsparameter richtig beurteilt werden können.
