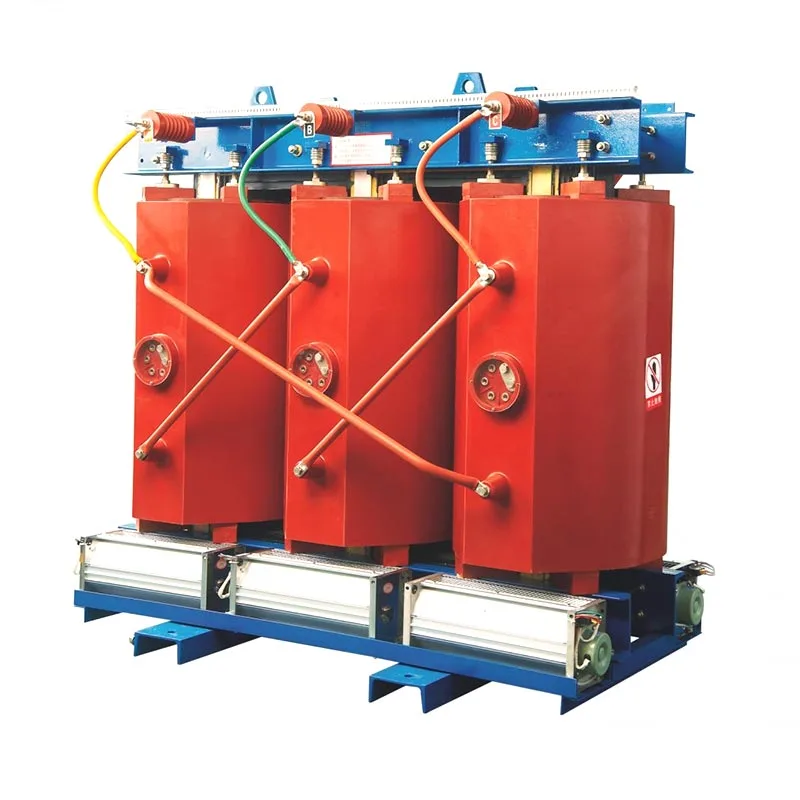

Ein11 kV 1000 kVA Trockentransformatorist ein Mittelspannungs-Verteilungstransformator, der dazu dient, elektrische Energie von einer 11-kV-Versorgung auf eine niedrigere Betriebsspannung zu übertragen und dabei die elektrische Isolierung, Spannungsstabilität und sichere Stromverteilung aufrechtzuerhalten. In diesem Leitfaden werden Aufbau, Funktionsprinzip, Spezifikationen, Anwendungen, Installationsüberlegungen, Schutzanforderungen, Wartungspraktiken und Kaufpunkte für industrielle und kommerzielle Stromversorgungssysteme erläutert.
Ein 1000-kVA-Transformator bietet eine Nennscheinleistung von 1000 Kilovoltampere, während 11 kV die Primärspannungsklasse angibt. Im Gegensatz zu einem Öltransformator verwendet ein Trockentransformator Luft als Kühlmedium und ist nicht auf mineralisches Isolieröl angewiesen. Gießharzkonstruktionen können eine kompakte Lösung für Innenumspannwerke, Gewerbegebäude, Industrieanlagen, datenbezogene Einrichtungen, Anlagen für erneuerbare Energien und andere Orte bieten, an denen Brandverhalten, Wartung, Platzbedarf und Umweltaspekte wichtig sind.
Die tatsächliche Spezifikation sollte niemals allein anhand der Typenschildbewertung ausgewählt werden. Sekundärspannung, Vektorgruppe, Impedanz, Isolationsniveau, Wicklungsmaterial, Temperaturanstieg, Kühlmethode, Gehäuseschutz, Höhe, Umgebungstemperatur, Oberschwingungsbelastung, Kurzschlussbedingungen und geltende Normen beeinflussen alle das endgültige Design.
Ein11 kV 1000 kVA Trockentransformatorist ein dreiphasiger elektrischer Transformator, der üblicherweise dazu verwendet wird, Mittelspannungsstrom auf eine niedrigere Spannung zu reduzieren, die für nachgeschaltete Verteilungs- und Elektrogeräte geeignet ist. Der Transformator hat eine Nennscheinleistung von 1000 kVA und eine Primärspannung von 11 kV.
Der Begrifftrockener Typbedeutet, dass der Transformator kein flüssiges Isolieröl als primäres Isolations- und Kühlmedium verwendet. Je nach Ausführung können die Wicklungen offen gewickelt, vakuumdruckimprägniert oder in Harz eingekapselt sein. Gießharzkonstruktionen kommen besonders häufig zum Einsatz, wenn mechanischer Schutz, Beständigkeit gegen Umwelteinflüsse und eine geringere Abhängigkeit von der Flüssigkeitsisolierung erforderlich sind.
IEC 60076-11 gilt speziell für Trockentransformatoren mit höchsten Gerätespannungen von bis zu 72,5 kV und mindestens einer Wicklung, die über 1,1 kV betrieben wird, wodurch sie für viele 11-kV-Trockentransformatorkonstruktionen direkt relevant ist.
11 kV gibt die primärseitige Nennspannung an. Der genaue Isolationsgrad und die Nennspannung des Geräts müssen anhand der Projektspezifikation und der geltenden Norm bestätigt werden und dürfen nicht allein aus der Nennspannung abgeleitet werden.
1000 kVA ist die Nennscheinleistung des Transformators. Es beschreibt die elektrische Belastbarkeit unter bestimmten Betriebsbedingungen und stellt nicht eine direkte 1000-kW-Leistung dar.
Für ein Dreiphasensystem kann der ungefähre Volllast-Leitungsstrom berechnet werden mit:
Bei 11 kV und 1000 kVA beträgt der primäre Volllaststrom beispielsweise ca52,5A. Der Sekundärstrom hängt von der gewählten Niederspannungsleistung ab. Bei 400V beträgt der theoretische dreiphasige Volllaststrom beispielsweise ca1.443A. Diese Berechnungen sind für die Vorplanung nützlich, während die endgültige Auswahl von Kabel, Leistungsschalter, Sammelschiene und Schutz dem gesamten Projektentwurf folgen muss.
Die Leistung eines Trockentransformators hängt von der aufeinander abgestimmten Auslegung mehrerer Hauptkomponenten ab. Eine typische 11-kV-1000-kVA-Einheit umfasst Folgendes:
| Komponente | Primäre Funktion | Wichtige Überlegung |
|---|---|---|
| Magnetischer Kern | Stellt den magnetischen Pfad für die Energieübertragung bereit | Kernmaterial, Verbindungsdesign und Verluste |
| HV-Wicklung | Empfängt die 11-kV-Versorgung | Isolierung, Leitermaterial, Impulsfestigkeit |
| Niederspannungswicklung | Stellt den erforderlichen Niederspannungsausgang bereit | Spannung, Stromkapazität, Temperaturanstieg |
| Isoliersystem | Trennt spannungsführende Bauteile elektrisch | Thermische, dielektrische und Umweltleistung |
| Harzverkapselung | Schützt Wicklungen in Gießharzausführungen | Gussqualität, Hohlraumkontrolle, thermische Leistung |
| Kühlsystem | Entfernt die während des Betriebs entstehende Wärme | AN- oder ANAF-Betrieb und Beatmung |
Bei Gießharzkonstruktionen können harzvergossene Wicklungen für eine solide Isolationsstruktur um die Spulen sorgen. Die endgültige Konstruktion sollte jedoch anhand der erforderlichen elektrischen, thermischen, Umgebungs- und mechanischen Bedingungen und nicht allein anhand der Harzkonstruktion bewertet werden.
Der Transformator arbeitet durch elektromagnetische Induktion. Wenn eine Wechselspannung von 11 kV an die Primärwicklung angelegt wird, erzeugt sie einen magnetischen Wechselfluss im Kern. Dieser magnetische Fluss verbindet sich mit der Sekundärwicklung und induziert eine Spannung entsprechend dem Windungsverhältnis.
Bei der natürlichen Luftkühlung wird Wärme durch Konvektion und Strahlung von den aktiven Teilen an die Umgebungsluft übertragen. Für Anwendungen mit höheren thermischen Anforderungen können Zwangsluftventilatoren hinzugefügt werden. Die ausgewählte Kühlanordnung muss der angegebenen Nennleistung und Betriebsumgebung des Transformators entsprechen.
Ein Käufer sollte ein vollständiges technisches Datenblatt anfordern, anstatt nur nach „11 kV 1000 kVA“ zu kaufen. Eine typische Projektspezifikation sollte Folgendes behandeln:
| Parameter | Warum es wichtig ist |
|---|---|
| Nennkapazität | Bestimmt die Scheinleistung: 1000 kVA. |
| Primärspannung | Muss mit dem tatsächlichen Mittelspannungsnetz übereinstimmen. |
| Sekundärspannung | Bestimmt die Kompatibilität mit nachgeschalteten Geräten. |
| Frequenz | Zu den gängigen Projektwerten gehören 50 Hz oder 60 Hz. |
| Vektorgruppe | Definiert Phasenverschiebung und Wicklungsanschluss. |
| Impedanz | Beeinflusst die Spannungsregelung und das Fehlerstromverhalten. |
| Verluste | Beeinflusst die Betriebstemperatur und den Energieverbrauch über den gesamten Lebenszyklus. |
| Temperaturanstieg | Definiert thermische Betriebsbedingungen und Isolationsanforderungen. |
| Isolationsniveau | Wichtig für die dielektrische Beständigkeit und die Systemkoordination. |
| Schutzart/IP-Schutzart | Schützt den Transformator vor Umwelteinflüssen und unbeabsichtigtem Kontakt. |
Veröffentlichte Herstellerspezifikationen zeigen, dass 1000-kVA-Trockentransformatoren der 11-kV-Klasse erheblich unterschiedliche Verlustwerte, Wicklungsmaterialien, Abmessungen, Vektorgruppen, Impedanzwerte und Kühlanordnungen aufweisen können. Daher sollten diese Parameter für das genaue Modell bestätigt werden, anstatt davon auszugehen, dass alle 1000-kVA-Transformatoren technisch gleichwertig sind.
Die Technologie von Trockentransformatoren ist besonders nützlich, wenn in der Installationsumgebung der Innenbetrieb, Brandschutzaspekte, geringere Anforderungen an die Flüssigkeitsisolierung oder eine vereinfachte Wartung im Vordergrund stehen.
IEC 60076-11 befasst sich auch mit Klimaklassen, höhenbezogenen thermischen und dielektrischen Überlegungen, Gehäusemanagement, Brandverhalten und Erdbebenklassifizierung und veranschaulicht, warum Umgebungsbedingungen bei der Transformatorspezifikation berücksichtigt werden sollten.
Ein 11-kV-1000-kVA-Trockentransformator kann überall dort eingesetzt werden, wo ein 11-kV-Verteilungssystem einen Abwärtstransformator mittlerer Leistung benötigt und die Installationsanforderungen mit der Trockentyp-Technologie kompatibel sind.
Die Auswahl eines Transformators sollte mit der elektrischen Anlage und nicht mit dem Produktkatalog beginnen. Die folgende Checkliste kann helfen, Spezifikationslücken zu vermeiden:
Selbst ein gut konzipierter Transformator kann eine schlechte Leistung erbringen, wenn die Installationsumgebung nicht ausreichend Freiraum, Belüftung, Schutz oder elektrische Koordination bietet.
Einbaubedingungen sind nicht nur mechanische Details. IEC 60076-11 erkennt insbesondere den Einfluss von Höhenlage und Umgebungsbedingungen auf die thermische und dielektrische Leistung von Transformatoren an, daher sollten diese Parameter während der Spezifikationsphase angegeben werden.
Trockentransformatoren vermeiden im Allgemeinen ölbedingte Wartungsarbeiten, erfordern jedoch dennoch eine regelmäßige Inspektion. Die Wartungshäufigkeit sollte entsprechend den Anweisungen des Herstellers, den Betriebsbedingungen, den örtlichen Vorschriften und der Kritikalität der Installation festgelegt werden.
| Inspektionsbereich | Was zu überprüfen ist |
|---|---|
| Wicklungen | Sichtbare Verschmutzung, Beschädigung, ungewöhnliche Ausflussspuren oder Verschlechterung. |
| Verbindungen | Anschlusszustand, Dichtheit, Überhitzungszeichen und Kabelzustand. |
| Kühlung | Luftwege, Belüftung, Ventilatoren (sofern vorhanden) und ungewöhnliche Temperaturen. |
| Temperaturüberwachung | Sensorwerte, Alarme, Steuerungsbetrieb und historische Trends. |
| Umfeld | Staub, Feuchtigkeit, korrosive Atmosphäre und Raumbelüftung. |
Eine der praktischsten Wartungsmaßnahmen ist die Sauberkeit von Kühlflächen und Lüftungswegen. Übermäßiger Staub kann die Wärmeübertragung beeinträchtigen und im Laufe der Zeit zu unerwünschten Isolationsbedingungen führen.
Sowohl Trockentransformatoren als auch Öltransformatoren können Mittelspannungsverteilungsaufgaben übernehmen, ihre Konstruktion und Installationseigenschaften unterscheiden sich jedoch.
| Faktor | Trockener Typ | In Öl getaucht |
|---|---|---|
| Isoliermedium | Luft- und/oder Feststoffisolationssystem | Isolierende Flüssigkeit |
| Ölmanagement | Nicht erforderlich | Je nach Konstruktion und Betriebsbedingungen erforderlich |
| Inneninstallation | Gemeinsame Anwendung | Hängt von den örtlichen Design- und Sicherheitsanforderungen ab |
| Überlegungen zum Brand | Keine Brandlast durch Transformatoröl | Erfordert die Berücksichtigung der Flüssigkeitsart und der Installationsanforderungen |
| Typische Wartung | Inspektion, Reinigung, Anschlüsse, Kühlung und Überwachung | Beinhaltet flüssigkeitsbezogene Inspektions- und Wartungsanforderungen |
Die geeignete Technologie hängt vom Projekt ab und nicht von einer allgemeingültigen Regel. Lastprofil, Platz, Umgebungsbedingungen, Brandschutzanforderungen, Installationsort, Anschaffungskosten, Überlegungen zum Lebenszyklus und örtliche Vorschriften sollten alle bewertet werden.
Bei der internationalen Beschaffung ist die technische Kommunikation ebenso wichtig wie der Angebotspreis. Vor der Bestellung sollten Käufer eine klare Dokumentation mit der genauen Transformatorkonfiguration anfordern.
Veröffentlichte technische Dokumentationen etablierter Transformatorenhersteller zeigen, dass selbst Transformatoren mit den gleichen 11-kV- und 1000-kVA-Nennwerten Unterschiede in Wicklungsmaterial, Verlustwerten, Vektorgruppe, Impedanz, Isolationssystem, Abmessungen und Kühlkonfiguration aufweisen können.
Zhejiang Usune Electric Co., Ltd.kann als potenzieller Lieferant für Kunden präsentiert werden, die maßgeschneiderte Transformatorlösungen suchen. Für ein projektspezifisches Angebot sollte der Käufer die elektrischen Systemparameter, die Installationsumgebung, geltende Normen, den Lieferort und alle erforderlichen Zubehör- oder Gehäusespezifikationen angeben.
Es kann für viele industrielle Anwendungen geeignet sein, wenn die 11-kV-Versorgung, die Sekundärspannung, das Lastprofil, die Installationsbedingungen, das Schutzsystem und die erforderliche Kapazität zum Projekt passen. Vor der Auswahl sollte die eigentliche Lastberechnung abgeschlossen sein.
Für ein dreiphasiges 11-kV-System beträgt der theoretische Volllast-Primärstrom etwa 52,5 A. Beim tatsächlichen Systemdesign sollten auch Transformatortoleranz, Betriebsbedingungen, Schutzeinstellungen und Netzwerkeigenschaften berücksichtigt werden.
Die Sekundärspannung ist projektspezifisch. Zu den gängigen Niederspannungskonfigurationen gehören 400 V, 415 V und 433 V, je nach elektrischem System können jedoch auch andere Spannungen ausgelegt werden.
Nicht unbedingt. Viele Trockentransformatoren arbeiten mit natürlicher Luftkühlung. Wenn das Design eine erhöhte Wärmekapazität oder bestimmte Betriebsbedingungen erfordert, kann eine Zwangsluftkühlung hinzugefügt werden.
IEC 60076-11:2018 ist die wichtigste IEC-Norm, die sich speziell auf Trockenleistungstransformatoren innerhalb ihres definierten Anwendungsbereichs bezieht. Es können auch zusätzliche nationale, regionale, Projekt-, Installations- oder Effizienzanforderungen gelten.
kVA misst die Scheinleistung, während kW die Wirkleistung misst. Die Beziehung hängt vom Leistungsfaktor ab: kW = kVA × Leistungsfaktor. Daher sollte ein 1000-kVA-Transformator nicht automatisch als 1000-kW-Stromquelle bezeichnet werden.
Viele Hersteller können Parameter wie Sekundärspannung, Vektorgruppe, Wicklungsmaterial, Impedanz, Anzapfungsbereich, Gehäuse, Kühlanordnung, Zubehör und Überwachungssystem entsprechend den Projektanforderungen konfigurieren. Jede Anpassung sollte anhand des geltenden technischen Standards bestätigt werden.
Ein11 kV 1000 kVA Trockentransformatorist mehr als eine Kombination aus Spannungs- und Kapazitätsangaben. Seine tatsächliche Leistung hängt vom Zusammenspiel von elektrischem Design, Isolierung, Wärmemanagement, Wicklungskonstruktion, Kernverlusten, Impedanz, Umgebungsbedingungen, Schutz, Installation und Wartung ab.
Für Ingenieurteams und Einkaufsmanager besteht der zuverlässigste Ansatz darin, mit der vollständigen elektrischen Anforderung zu beginnen und dann einen detaillierten technischen Vorschlag anzufordern. Der Vergleich garantierter Verluste, Isolationsniveaus, Vektorgruppe, Impedanz, Temperaturanstieg, Abmessungen, Tests, Zubehör und Serviceunterstützung kann dabei helfen, sicherzustellen, dass der ausgewählte Transformator zur tatsächlichen Anwendung passt.
Zhejiang Usune Electric Co., Ltd. kann Kunden bei der Bewertung der Anforderungen an Mittelspannungs-Trockentransformatoren und projektspezifischer Konfigurationen unterstützen. Wenn Sie ein neues Umspannwerk planen, ein Industriestromsystem modernisieren oder einen 11-kV-1000-kVA-Transformator für ein Gewerbe- oder Infrastrukturprojekt suchen,Kontaktieren Sie unsGeben Sie Ihre Spannung, Kapazität, Frequenz, Installationsbedingungen und technischen Anforderungen an, um eine geeignete Transformatorlösung zu besprechen.
