Zwischen dem Übertragungsnetz und dem Endverbraucher befindet sich ein Mittelspannungsverteilungssystem. Es arbeitet mit Spannungen von 3 kV bis 40,5 kV und liefert den Strom, der Fabriken, Gewerbegebäude und Wohnviertel versorgt. Wenn in diesem System ein Fehler auftritt, kann der Fehlerstrom mehrere Zehntausend Ampere erreichen. Das Gerät, das diesen Strom unterbricht, ist dasHochspannungs-Vakuum-Leistungsschalter für den Innenbereich. Im Gegensatz zu einem Öl- oder SF6-Leistungsschalter verwendet der Vakuum-Leistungsschalter einen versiegelten Vakuum-Unterbrecher zum Löschen des Lichtbogens. Dieses Design bietet wartungsfreien Betrieb, lange mechanische Lebensdauer und kompakte Abmessungen und ist damit die erste Wahl für Mittelspannungsschaltanlagen für Innenräume. Für Beschaffungsmanager ist es wichtig zu verstehen, wie der Vakuum-Leistungsschalter das Verteilungssystem schützt, um die richtige Ausrüstung zu spezifizieren.
Dieser Leitfaden richtet sich an Käufer, die für die Beschaffung von Innen-Hochspannungs-Vakuum-Leistungsschaltern für Mittelspannungsverteilungssysteme verantwortlich sind. Wir erklären Ihnen den Schutzmechanismus, die Rolle der Vakuum-Schaltröhre, den Betätigungsmechanismus, die Abstimmung mit Schutzrelais und die Kriterien für die Auswahl eines Lieferanten. Wir stellen außerdem detaillierte Produktparameter aus unserem Werk in Zhejiang Usune Electric Co., Ltd. zur Verfügung. Ganz gleich, ob Sie ein neues Umspannwerk bauen, eine bestehende Schaltanlage aufrüsten oder Ersatzschalter beschaffen, dieser Leitfaden hilft Ihnen, eine fundierte Entscheidung zu treffen, die die Sicherheit und Zuverlässigkeit Ihres Verteilungssystems gewährleistet.

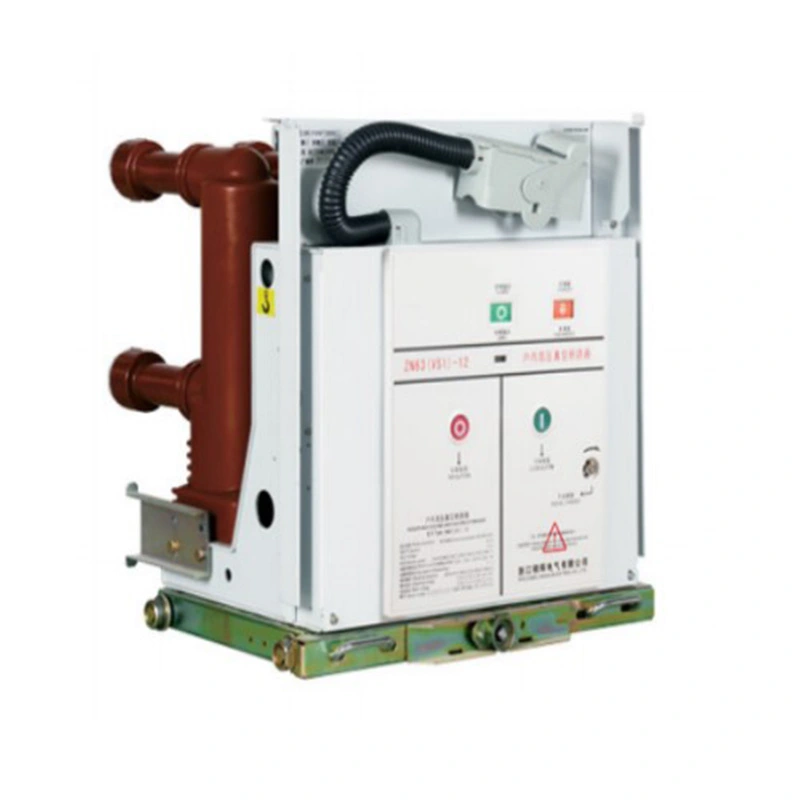

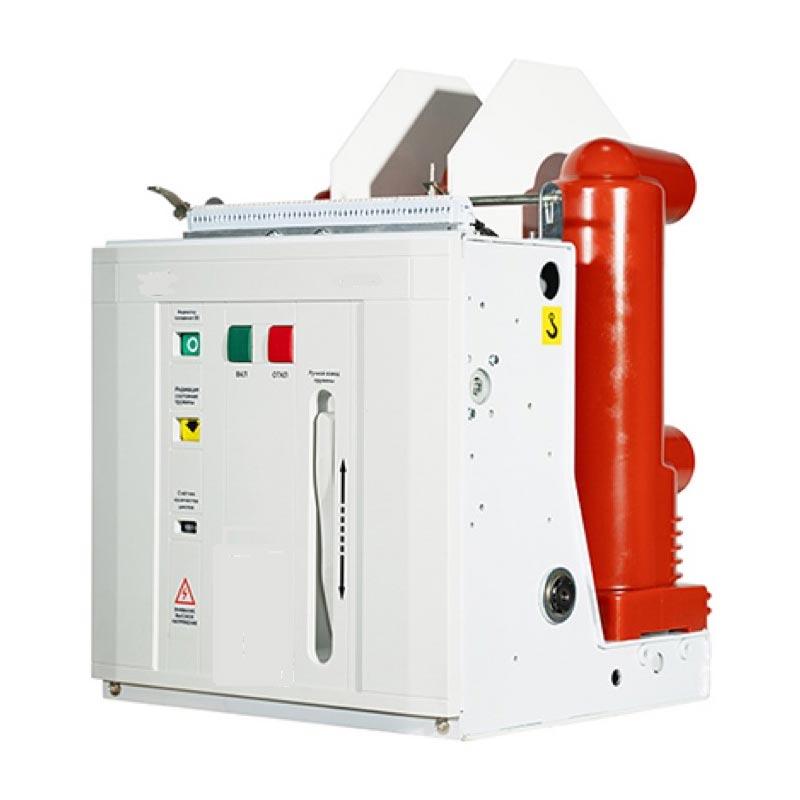

Ein Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich erfüllt drei wesentliche Funktionen in einem Mittelspannungsverteilungssystem. Erstens führt es kontinuierlich den normalen Laststrom ohne nennenswerte Verluste oder Erwärmung. Zweitens unterbricht es den Fehlerstrom, wenn ein Kurzschluss oder Erdschluss auftritt, und isoliert so den fehlerhaften Abschnitt vom Rest des Systems. Drittens bietet es eine Möglichkeit, den Stromkreis für Wartung, Lastübertragung oder Systemneukonfiguration umzuschalten. Diese Funktionen mögen einfach klingen, werden aber unter anspruchsvollen Bedingungen ausgeführt. Der Leistungsschalter muss Fehlerströme unterbrechen, die bei Spannungen bis 40,5 kV 40 kA erreichen können. Dies muss innerhalb von 50 bis 80 Millisekunden geschehen, bevor der Fehler einen großen Schaden anrichten kann. Und es muss auch nach Tausenden von Einsätzen zuverlässig funktionieren. Die folgende Tabelle fasst die Funktionen des Leistungsschalters in einem Verteilungssystem zusammen.
| Funktion | Beschreibung | Profitieren Sie vom Vertriebssystem |
| Kontinuierliche Stromführung | Leitet normalen Laststrom ohne nennenswerte Verluste | Sorgt für eine effiziente Stromversorgung |
| Fehlerstromunterbrechung | Unterbricht Kurz- und Erdschlüsse | Verhindert die Ausbreitung von Fehlern und Geräteschäden |
| Wechsel zur Wartung | Bietet eine Möglichkeit, den Stromkreis zu isolieren | Ermöglicht eine sichere Wartung und reduziert Ausfallzeiten |
| Systemneukonfiguration | Ermöglicht das Ein- oder Ausschalten des Stromkreises | Bietet betriebliche Flexibilität für das Netz |
| Fehleranalyse | Begrenzt die Auswirkungen eines Fehlers auf den betroffenen Abschnitt | Erhält die Stromversorgung gesunder Abschnitte |
BeiZhejiang Usune Electric Co., Ltd.,In unserem Werk werden Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich für Mittelspannungsverteilungssysteme mit Spannungen von 12 kV bis 40,5 kV hergestellt. Wir entwickeln unsere Leistungsschalter so, dass sie die anspruchsvollsten Fehlerstrom- und Schaltanforderungen erfüllen. Unser Ingenieurteam arbeitet mit Versorgungsunternehmen und EPC-Auftragnehmern zusammen, um für jede Verteilungsanwendung den richtigen Leistungsschalter zu spezifizieren.
Der Vakuum-Unterbrecher ist das Herzstück des Indoor-Hochspannungs-Vakuum-Leistungsschalters. Dabei handelt es sich um eine versiegelte Keramik- oder Glashülle, die in einer Hochvakuumumgebung ein Kontaktpaar enthält. Wenn sich die Kontakte trennen, um einen Fehler zu unterbrechen, entsteht ein Lichtbogen. Im Vakuum ist der Lichtbogen keine Gasentladung wie in Luft oder SF6. Stattdessen handelt es sich um einen Metalldampflichtbogen, der durch die Verdampfung des Kontaktmaterials aufrechterhalten wird. Der Vakuumunterbrecher löscht den Lichtbogen, indem er den Metalldampf schnell wieder auf den Kontaktflächen und den umgebenden Abschirmungen kondensiert. Die Vakuumumgebung sorgt außerdem für eine extrem hohe Spannungsfestigkeit, die verhindert, dass der Lichtbogen nach dem Erlöschen erneut zündet. Die folgende Tabelle fasst den Lichtbogenlöschvorgang in einem Vakuum-Unterbrecher zusammen.
| Bühne | Was geschieht | Ergebnis |
| Kontakttrennung | Kontaktteil, Bogenformen | Der Fehlerstrom fließt weiterhin |
| Metalldampfbogen | Lichtbogen brennt im Metalldampf von Kontakten | Der Lichtbogen wird bis zum Stromnullpunkt aufrechterhalten |
| Aktueller Nullpunkt | Der Wechselstrom durchläuft natürlich den Nullpunkt | Der Lichtbogen erlischt vorübergehend |
| Dampfkondensation | Metalldämpfe kondensieren an Abschirmungen | Die Spannungsfestigkeit erholt sich schnell |
| Dielektrische Wiederherstellung | Der Vakuumspalt erhält die Isolierung zurück | Der Lichtbogen kann nicht erneut zünden, der Stromkreis ist unterbrochen |
In unserem Werk verwenden wir Vakuumschaltkammern namhafter Hersteller, die nach den relevanten IEC-Normen geprüft sind. Wir überprüfen die Vakuumintegrität jedes Unterbrechers vor der Montage. Unsere Leistungsschalter werden getestet, um ihre Unterbrechungskapazität und dielektrische Wiederherstellungsleistung zu überprüfen. Unser Ziel ist es, unseren Kunden Leistungsschalter zur Verfügung zu stellen, die Fehler über ihre gesamte Lebensdauer hinweg zuverlässig unterbrechen.
Der Betätigungsmechanismus ist die Komponente, die die Kontakte des Vakuumschalters öffnet und schließt. Es muss die erforderliche Kraft und Geschwindigkeit aufbringen, um die Kontakte innerhalb der vorgegebenen Öffnungszeit zu trennen. Wenn der Mechanismus zu langsam ist, bleibt der Lichtbogen länger als nötig bestehen und der Fehler wird nicht rechtzeitig behoben. Wenn der Mechanismus zu schwach ist, können sich die Kontakte möglicherweise nicht vollständig trennen und der Lichtbogen kann erneut zünden. Der Betätigungsmechanismus muss außerdem über Tausende von Betätigungen hinweg zuverlässig funktionieren, da der Leistungsschalter unter Umständen monatelang stillsteht und dann zum Betrieb aufgefordert wird. Die gebräuchlichsten Arten von Betätigungsmechanismen für Vakuum-Leistungsschalter für den Innenbereich sind Federmechanismen und Magnetantriebe. Federmechanismen speichern Energie in einer Feder und geben diese frei, um den Leistungsschalter zu öffnen oder zu schließen. Magnetische Aktuatoren verwenden eine elektromagnetische Spule, um die Kontakte anzutreiben. Die folgende Tabelle vergleicht diese Mechanismen.
| Mechanismustyp | Funktionsprinzip | Vorteile | Typische Anwendung |
| Federmechanismus | Gespeicherte Energie im Frühling | Zuverlässig, bewährt, wartungsarm | Standardverteilungsschaltanlage |
| Magnetischer Aktuator | Elektromagnetischer Spulenantrieb | Weniger bewegliche Teile, präzise Steuerung | Kompakte Schaltanlage, häufiger Betrieb |
Bei Zhejiang Usune Electric Co., Ltd. verwendet unser Werk Federmechanismen für unsere Standardprodukte für Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich, da diese nachweislich zuverlässig sind und einen geringen Wartungsaufwand erfordern. Wir bieten auch Magnetantriebsoptionen für Anwendungen an, die häufigen Betrieb oder kompakte Abmessungen erfordern. Wir testen den Betätigungsmechanismus jedes Leistungsschalters, um seine Öffnungs- und Schließzeiten sowie seine mechanische Haltbarkeit zu überprüfen.
Der Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich arbeitet nicht isoliert. Es ist Teil eines Schutzsystems, das Schutzrelais, Stromwandler und Spannungswandler umfasst. Die Relais erkennen den Fehler und senden ein Auslösesignal an den Leistungsschalter. Die Stromwandler versorgen das Relais mit einer verkleinerten Nachbildung des Primärstroms. Der Leistungsschalter öffnet dann, um den Fehler zu beheben. Die Koordination zwischen dem Relais und dem Leistungsschalter ist entscheidend. Das Relais muss innerhalb der Öffnungszeit des Leistungsschalters ansprechen und der Leistungsschalter muss öffnen, bevor der Fehler einen Schaden verursacht. Die folgende Tabelle fasst die Koordinationsparameter zusammen.
| Komponente | Funktion | Koordinationsbedarf |
| Stromwandler | Skaliert den Primärstrom für das Relais | Genau innerhalb der Schutzklasse |
| Schutzrelais | Erkennt Fehler und sendet Auslösesignal | Betriebszeit innerhalb der Leistungsschalterfreigabezeit |
| Unterbrecher | Wird geöffnet, um den Fehler zu beheben | Öffnungszeit innerhalb der Staffelkoordinationszeit |
| Upstream-Gerät | Backup-Schutz | Selektivitätsspielraum mit nachgeschaltetem Leistungsschalter |
In unserem Werk stellen wir die Öffnungs- und Schließzeitdaten für unsere Indoor-Hochspannungs-Vakuum-Leistungsschalter zur Verfügung, damit unsere Kunden die Koordinationsstudie durchführen können. Wir bieten unseren Kunden auch technischen Support, um zu überprüfen, ob der Leistungsschalter korrekt mit ihren Schutzrelais koordiniert ist. Unser Ziel ist es sicherzustellen, dass das Schutzsystem wie vorgesehen funktioniert.
Beim Kauf eines Innen-Hochspannungs-Vakuum-Leistungsschalters für ein Mittelspannungsverteilungssystem sind mehrere Spezifikationen von entscheidender Bedeutung. Dazu gehören die Nennspannung, der Nennstrom, der Kurzschlussausschaltstrom, die Ausschaltzeit, die mechanische Lebensdauer und die Art des Antriebsmechanismus. Die Nennspannung muss der Systemspannung entsprechen oder diese überschreiten. Der Nennstrom muss den maximalen Laststrom überschreiten. Der Kurzschlussausschaltstrom muss den maximalen Fehlerstrom am Installationsort überschreiten. Die Unterbrechungszeit muss kurz genug sein, um die Systemstabilität aufrechtzuerhalten. Die mechanische Lebensdauer muss für die zu erwartende Schaltzahl ausreichend sein. Der Betätigungsmechanismus muss zuverlässig und wartungsfreundlich sein. Die folgende Tabelle fasst diese Spezifikationen zusammen.
| Spezifikation | Typischer Bereich | Bedeutung |
| Nennspannung | 12 kV - 40,5 kV | Muss mit der Systemspannung übereinstimmen |
| Nennstrom | 630 A - 4.000 A | Muss den maximalen Laststrom überschreiten |
| Kurzschluss-Ausschaltstrom | 20 kA - 40 kA | Muss den maximalen Fehlerstrom überschreiten |
| Zeit unterbrechen | 50 ms - 80 ms | Muss die Systemstabilität aufrechterhalten |
| Mechanische Ausdauer | 10.000 – 30.000 Betätigungen | Muss mit der erwarteten Vorgangsanzahl übereinstimmen |
| Betriebsmechanismus | Feder, magnetischer Aktuator | Ausgewählt aufgrund von Zuverlässigkeit und Wartung |
| Standards | IEC 62271-100, GB/T 1984 | Einhaltung internationaler Standards |
Bei Usune stellt unser Werk Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich her, die diese und weitere Spezifikationen erfüllen. Wir können den Leistungsschalter an spezifische Projektanforderungen anpassen, einschließlich spezieller Spannungswerte, Stromwerte und Betriebsmechanismen. Unser Engineering-Team kann Sie beim Auswahlprozess unterstützen und detaillierte technische Daten für Ihr Projekt bereitstellen.
Die Bewertung eines Lieferanten von Hochspannungs-Vakuum-Leistungsschaltern für den Innenbereich für die Mittelspannungsverteilung erfordert einen Schwerpunkt auf Fertigungskapazität, Typprüfung, Qualitätsmanagement, Projekterfahrung und Kundendienst. Der Lieferant muss in der Lage sein, Leistungsschalter gemäß den erforderlichen Spezifikationen herzustellen und Typprüfungen durchzuführen, um ihre Leistung zu überprüfen. Sie müssen über ein Qualitätsmanagementsystem verfügen, das eine gleichbleibende Qualität gewährleistet. Sie müssen Erfahrung mit Verteilungsprojekten und ein Verständnis für die Netzanforderungen haben. Und sie müssen After-Sales-Support bieten, einschließlich Installation, Inbetriebnahme und Wartung. Die folgende Tabelle fasst diese Bewertungskriterien zusammen.
| Bewertungskriterium | Worauf Sie achten sollten | Warum es wichtig ist |
| Fertigungskapazität | Fortschrittliche Bearbeitungs-, Montage- und Prüfgeräte | Gewährleistet Produktqualität und -konsistenz |
| Typprüfung | Prüfberichte nach IEC 62271-100 | Überprüft Leistung und Compliance |
| Qualitätsmanagement | ISO 9001-Zertifizierung, Prüfprotokolle | Sorgt für eine gleichbleibende Produktqualität |
| Projekterfahrung | Referenzen von Verteilerstationen, Genehmigungen von Versorgungsunternehmen | Zeigt Leistungsfähigkeit und Zuverlässigkeit |
| Kundendienst | Installation, Inbetriebnahme, Wartung | Gewährleistet langfristige Zuverlässigkeit |
In unserem Werk produzieren wir seit über einem Jahrzehnt Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich. Wir verfügen über Typprüfberichte nach IEC 62271-100. Wir sind nach ISO 9001 zertifiziert und führen detaillierte Aufzeichnungen über alle Inspektionen. Unsere Projekterfahrung umfasst Verteilerstationen in mehreren Ländern. Unser After-Sales-Team steht zur Unterstützung bei Installation, Inbetriebnahme und Wartung zur Verfügung. Wir laden Sie ein, uns anhand dieser Kriterien zu bewerten und uns als Ihren Partner für Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich zu betrachten.
Die folgende Tabelle enthält die wichtigsten Produktparameter für unsere Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich. Diese Leistungsschalter sind für Mittelspannungsverteilungssysteme mit Spannungen von 12 kV bis 40,5 kV konzipiert. Unsere Fabrik kann auch kundenspezifische Leistungsschalter herstellen, um spezifische Anforderungen zu erfüllen.
| Parameter | Spezifikationsbereich | Notizen |
| Nennspannung | 12 kV, 24 kV, 40,5 kV | Ausgewählt für Systemspannung |
| Nennstrom | 630 A - 4.000 A | Ausgewählt für Laststrom |
| Kurzschluss-Ausschaltstrom | 20 kA - 40 kA | Ausgewählt für Fehlerebene |
| Zeit unterbrechen | 50 ms - 80 ms | Zur Koordination ausgewählt |
| Mechanische Ausdauer | 10.000 – 30.000 Betätigungen | Abhängig vom Modell |
| Betriebsmechanismus | Feder, magnetischer Aktuator | Zur Bewerbung ausgewählt |
| Isoliermedium | Vakuum | Wartungsfrei |
| Standards | IEC 62271-100, GB/T 1984 | Einhaltung internationaler Standards |
| Mindestbestellmenge | 1 Einheit | Bei Großaufträgen verhandelbar |
| Vorlaufzeit | 4 - 8 Wochen | Hängt von der Menge und der Individualisierung ab |
In unserem Werk fertigen wir unsere Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich, um diese und weitere Spezifikationen zu erfüllen. Wir können Spannung, Strom, Ausschaltvermögen und Betätigungsmechanismus an Ihre spezifischen Anforderungen anpassen. Unser Qualitätskontrollsystem umfasst die Inspektion der Rohstoffe, die In-Prozess-Inspektion und die Endkontrolle vor dem Versand. Unser Ziel ist es, unseren Kunden hochwertige Leistungsschalter zur Verfügung zu stellen, die ihre Verteilungssysteme schützen und die Netzzuverlässigkeit gewährleisten.
Frage 1: Wie unterscheidet sich ein Vakuum-Leistungsschalter von einem SF6-Leistungsschalter?
Antwort: Ein Vakuum-Leistungsschalter verwendet einen versiegelten Vakuum-Unterbrecher zum Löschen des Lichtbogens, während ein SF6-Leistungsschalter Schwefelhexafluoridgas verwendet. Vakuumschalter werden typischerweise für Mittelspannungsanwendungen (bis zu 40,5 kV) eingesetzt und sind für ihren wartungsfreien Betrieb und ihre kompakte Größe bekannt. SF6-Leistungsschalter werden für höhere Spannungen eingesetzt und haben aufgrund des Treibhauspotenzials von SF6 eine höhere Umweltbelastung. Für die Mittelspannungsverteilung ist der Vakuum-Leistungsschalter die dominierende Wahl.
Frage 2: Was ist die typische Unterbrechungszeit für einen Innenraum-Vakuum-Leistungsschalter?
Antwort: Die typische Unterbrechungszeit für einen Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich beträgt 50 bis 80 Millisekunden. Dazu gehören die Relaisbetriebszeit und die Öffnungszeit des Leistungsschalters. Für Anwendungen, die dies erfordern, stehen kürzere Unterbrechungszeiten zur Verfügung. Bei Zhejiang Usune Electric Co., Ltd. werden unsere Leistungsschalter getestet, um sicherzustellen, dass ihre Unterbrechungszeit der angegebenen Leistung entspricht.
Frage 3: Wie oft sollte ein Vakuum-Leistungsschalter für Innenräume gewartet werden?
Antwort: Vakuum-Leistungsschalter für den Innenbereich sind für ihren geringen Wartungsaufwand bekannt. Die Vakuumschaltkammer ist versiegelt und wartungsfrei. Der Betätigungsmechanismus sollte alle 3 bis 5 Jahre oder nach einer bestimmten Anzahl von Betätigungen überprüft und geschmiert werden. Nach einem schweren Fehler sollten die Kontakte auf Verschleiß überprüft werden. Um einen zuverlässigen Betrieb zu gewährleisten, sind regelmäßige Inspektionen und Wartungen unerlässlich.
Frage 4: Kann ein Vakuum-Leistungsschalter zum Schalten von Kondensatorbänken verwendet werden?
Antwort: Ja, Vakuum-Leistungsschalter können zum Schalten von Kondensatorbänken verwendet werden, sie müssen jedoch speziell für diese Anwendung ausgelegt sein. Das Schalten von Kondensatorbänken stellt besondere Anforderungen, einschließlich der Fähigkeit, hohen Einschaltströmen standzuhalten und eine Unterbrechung ohne Rückzündung zu ermöglichen. Unser Werk kann Leistungsschalter mit speziellen Kontakt- und Düsenkonstruktionen zum Schalten von Kondensatorbänken liefern.
Frage 5: Was ist die typische Vorlaufzeit für einen Vakuum-Leistungsschalter für den Innenbereich?
Antwort: Die typische Vorlaufzeit für einen Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich beträgt 4 bis 8 Wochen, abhängig von der Nennspannung, der Ausschaltkapazität und den kundenspezifischen Anforderungen. Bei Standardmodellen kann die Lieferzeit kürzer sein. Bei Zhejiang Usune Electric Co., Ltd. arbeiten wir eng mit unseren Kunden zusammen, um ihre Projektpläne einzuhalten.
Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich sind für Mittelspannungsverteilungssysteme unerlässlich, da sie eine schnelle Fehlerbeseitigung ermöglichen, angeschlossene Geräte schützen und die betriebliche Flexibilität bieten, die moderne Netze erfordern. Der Vakuum-Unterbrecher bietet wartungsfreien Betrieb und eine lange mechanische Lebensdauer und ist damit die erste Wahl für Innenraumschaltanlagen. Für Beschaffungsmanager und Versorgungsingenieure ist die Auswahl des richtigen Leistungsschalters eine entscheidende Entscheidung, die sich auf die Zuverlässigkeit und Stabilität des Verteilungssystems auswirkt. Bei Zhejiang Usune Electric Co., Ltd. verfügt unser Werk über das Fachwissen und die Fähigkeit, Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich herzustellen, die den anspruchsvollsten Mittelspannungsanforderungen gerecht werden. Wir verwenden fortschrittliche Vakuum-Unterbrechertechnologie, zuverlässige Betriebsmechanismen und strenge Tests, um sicherzustellen, dass unsere Leistungsschalter zuverlässige Leistung erbringen.
Ganz gleich, ob Sie ein neues Umspannwerk bauen, eine bestehende Schaltanlage aufrüsten oder Ersatzschalter beschaffen möchten, wir laden Sie ein, mit uns Kontakt aufzunehmen, um Ihre Anforderungen zu besprechen. Wir können technische Daten, Typprüfberichte und kundenspezifische Lösungen bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Versorgungsunternehmen auf der ganzen Welt gemacht.
Kontaktieren Sie noch heute Zhejiang Usune Electric Co., Ltdum Ihre Anforderungen an Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich zu besprechen und herauszufinden, wie unsere Leistungsschalter Ihr Mittelspannungsverteilungssystem schützen können.
-
