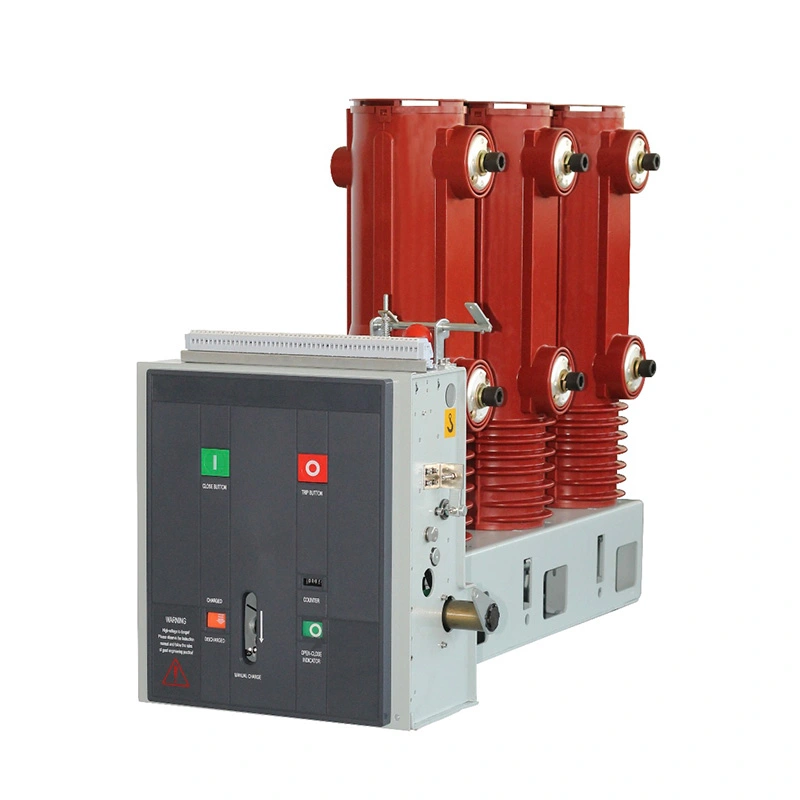

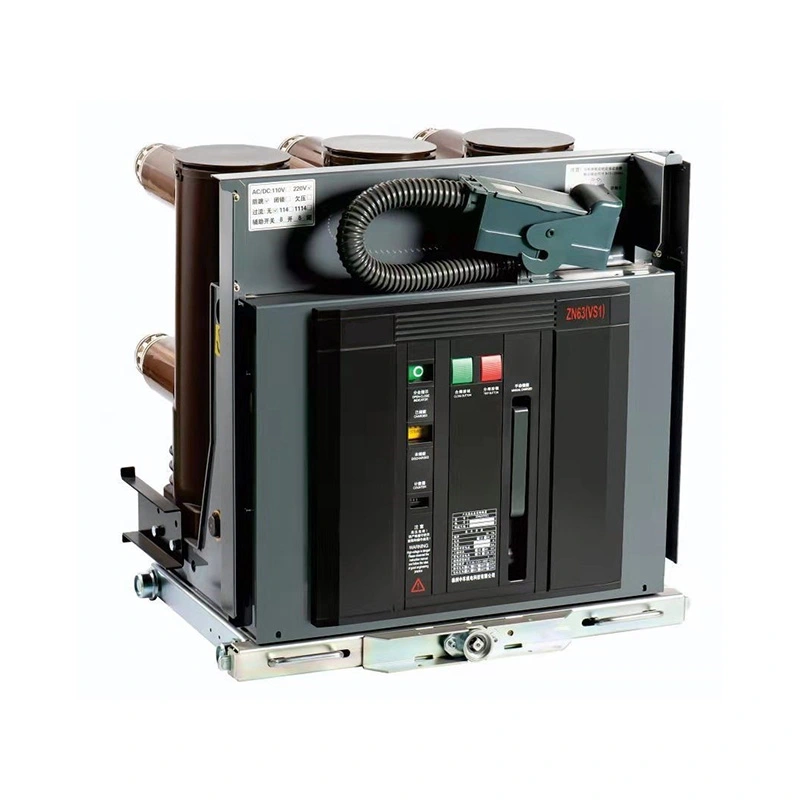

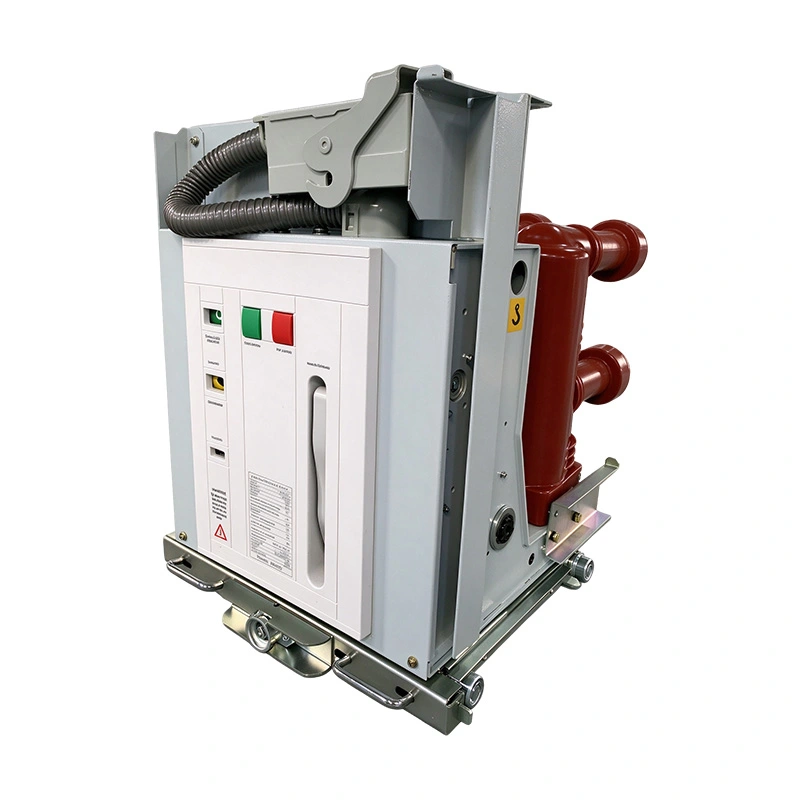

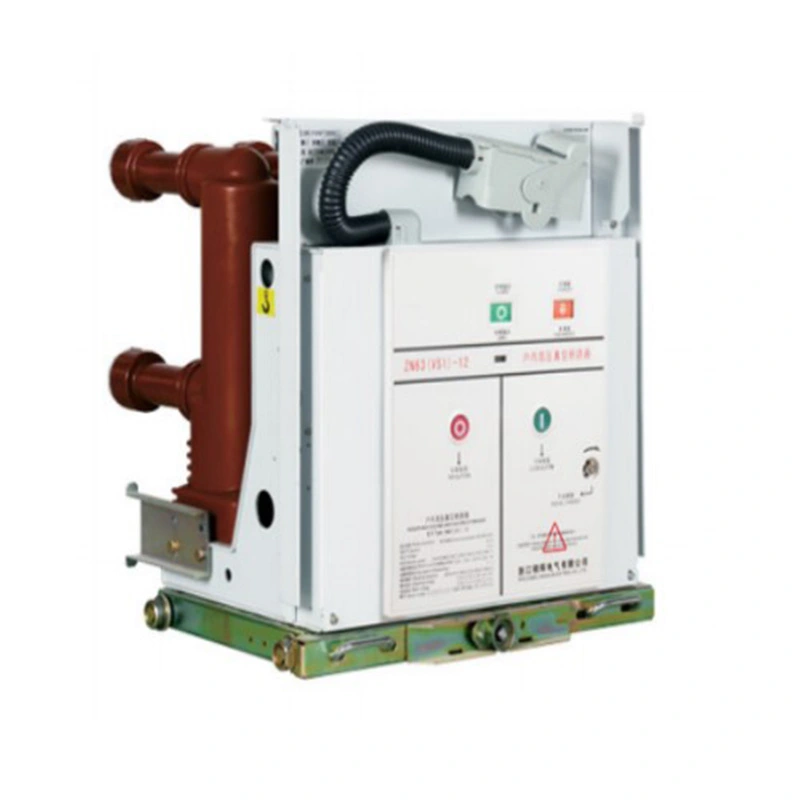

Der 36-kV-Hochspannungs-Vakuum-Leistungsschalter von Usune ist für anspruchsvolle Stromverteilungsanwendungen konzipiert Stabile Unterbrechungsleistung, flexible Konfiguration und zuverlässige Steuerung sind erforderlich. Mit optimiertem VS1 Strukturdesign, fortschrittliche Vakuumunterbrechungstechnologie und optionale intelligente Schutzfunktionen Das Produkt bietet eine zuverlässige Lösung für moderne Hochspannungsschaltsysteme.
Bei Hochspannungsschaltanlagenprojekten sind die mechanischen Abmessungen und die Schaltschrankkompatibilität entscheidende Faktoren Auswahl der Ausrüstung.
Die feste Struktur vom Typ VS1 ist mit optimierten Installationsabmessungen konzipiert, sodass Ingenieure die integrieren können Leistungsschalter in verschiedene Schrankkonfigurationen entsprechend den Nennstromanforderungen.
Die Standardstruktur unterstützt unterschiedliche Schrankbreiten und aktuelle Ebenen und bietet so Flexibilität für verschiedene elektrische Systementwürfe.
| Schrankbreite | Nennstrom | Hauptdimensionsmerkmale |
| 800mm | 630A-1600A | Kompakte Bauweise für Mittelstromanwendungen |
| 1000mm | 630A-1600A | Geeignet für größere Schrankkonfigurationen |
| 1000mm | 1600A-5000A | Ausgelegt für höhere Stromanforderungen |
Das optimierte mechanische Layout trägt dazu bei, Installationsschwierigkeiten zu reduzieren und gleichzeitig die Gerätekoordination zu verbessern Hochspannungsschaltanlagen.
Eine genaue Abgleichung der Abmessungen ist wichtig, um technische Änderungen während der Projektinstallation zu reduzieren.

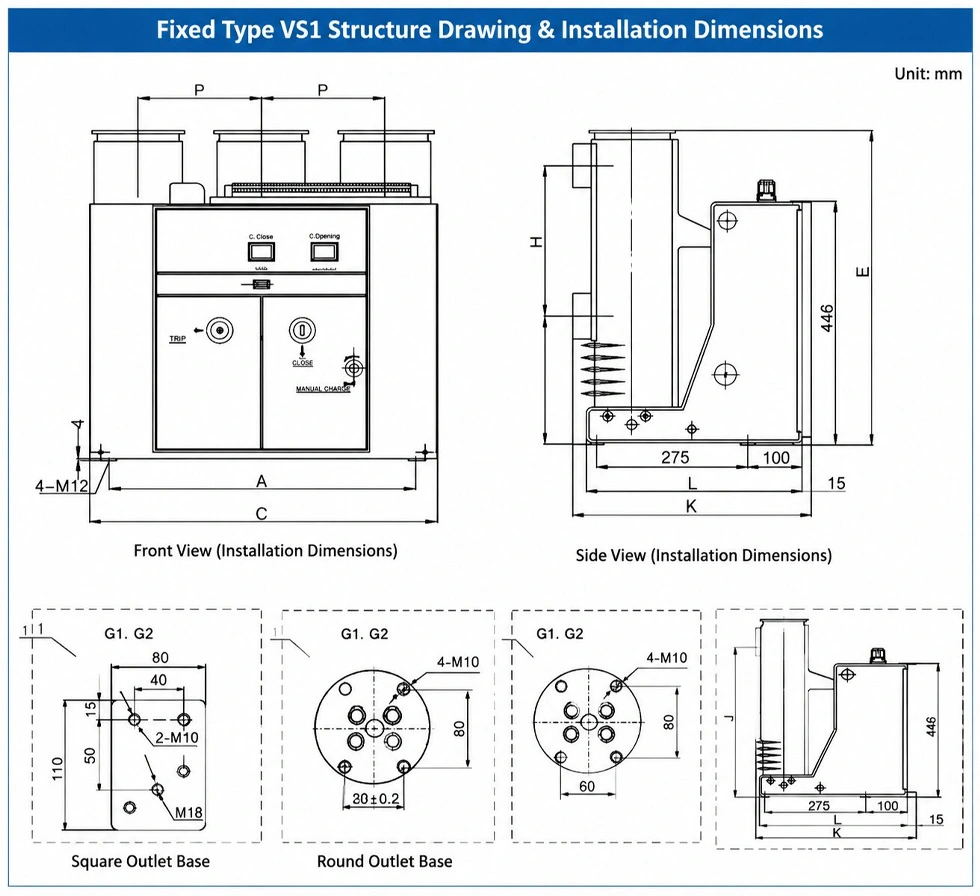

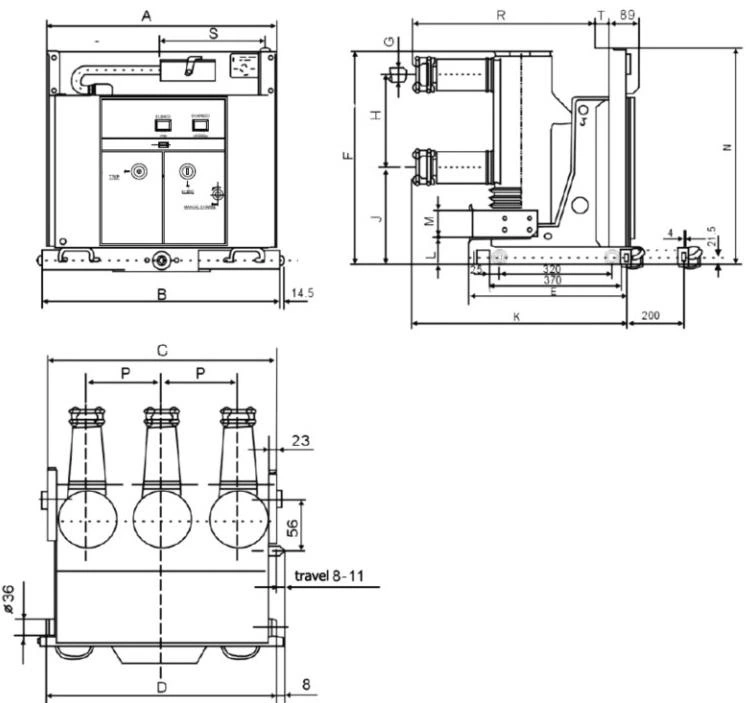

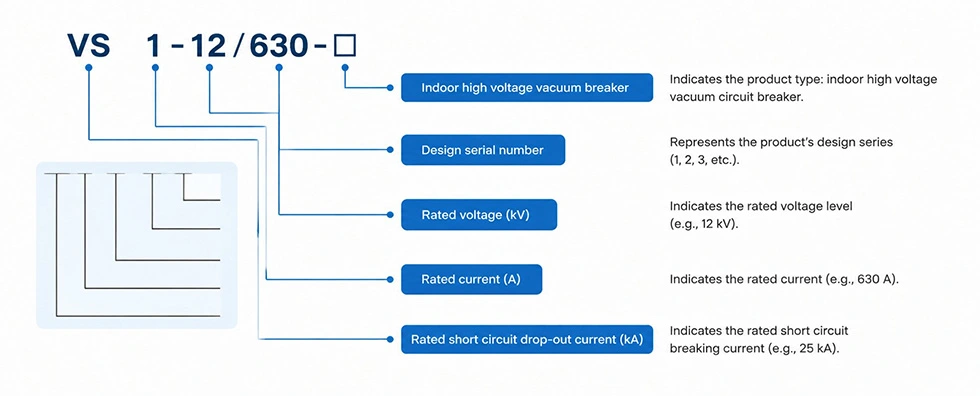

Die VS1-Serie bietet standardisierte Einbaumaße einschließlich Montageposition, Anschlussanordnung usw Anforderungen an die Schrankschnittstelle.
| Parameter | 800-mm-Schrank | 1000-mm-Schrank |
| Nennstrombereich | 630A-1600A | 630A-5000A |
| Anwendungstyp | Feste Installation | Feste Installation |
| Strukturdesign | Kompakte Konfiguration | Konfiguration mit hoher Kapazität |
Dieses standardisierte Design ermöglicht es Kunden, je nach Systemkapazität und Schrank geeignete Konfigurationen auszuwählen Anforderungen.
Das Steuerungssystem hat direkten Einfluss auf die Betriebssicherheit von Hochspannungsschaltgeräten.
Der 36-kV-Hochspannungs-Vakuum-Leistungsschalter von Usune verfügt über ein professionelles Steuerschaltkreisdesign mit optionaler Option Komponenten einschließlich Schließspule, Öffnungsspule, Hilfsschalter, Sperrspule, Motorenergiespeichersystem und Überstrom-Auslösespule.
| Komponente | Funktion |
| HQ-Schließspule | Steuert den Schließvorgang des Leistungsschalters |
| TQ-Öffnungsspule | Steuert den Öffnungsvorgang des Leistungsschalters |
| M-Motor | Bietet Energiespeicherfunktion |
| S1 Hilfsschalter | Zeigt den Energiespeicherstatus an |
| S8-Hilfsschalter | Zeigt die Testposition an |
| S9 Hilfsschalter | Zeigt die Arbeitsposition an |
| Y1 Sperrspule | Bietet Betriebssperrschutz |
| Y7-Y9 Überstromspule | Bietet Überstromschutz |
Diese Konfiguration ermöglicht es Ingenieuren, das Steuerungssystem an unterschiedliche Projektanforderungen anzupassen.
Bei elektrischem Betrieb können wiederholte Schließsignale zu abnormalen Schaltvorgängen führen.
Das optionale Anti-Bounce-Relais hilft, wiederholte Schließvorgänge zu verhindern, indem es den Schließstromkreis unterbricht Das Schließsignal bleibt zu lange aktiv.
Diese Funktion verbessert die Betriebsstabilität und schützt den mechanischen Betätigungsmechanismus vor unnötigen Wiederholungen Aktionen.
Die Sperrfunktion verhindert Fehlbedienungen bei nicht erfüllten Regelbedingungen.
Wenn die sekundäre Steuerstromversorgung nicht aktiviert ist oder den erforderlichen Spannungsbereich nicht erfüllt, erfolgt die Blockierung Der Mechanismus verhindert unsichere Schließvorgänge.
Dieses Design verbessert die Betriebssicherheit in komplexen Hochspannungsumgebungen.
Die optionale Überstromauslösefunktion bietet intelligenten Fehlerschutz.
Das System empfängt dreiphasige Stromsignale von der Sekundärseite des Stromwandlers und vergleicht diese mit voreingestellte Werte. Wenn der Strom den Einstellwert überschreitet, sendet die Schutzeinheit ein Auslösesignal zum Öffnen Trennen Sie den Leistungsschalter und schließen Sie den Fehlerschutzvorgang ab.
| Schutzfunktion | Beschreibung |
| Aktuelle Erkennung | Überwacht A-, B- und C-Phasen-Stromsignale |
| Signalvergleich | Vergleicht aktuelle Werte mit voreingestellten Einstellungen |
| Reiseausgang | Aktiviert den Öffnungsvorgang des Leistungsschalters |
| Schutzergebnis | Schaltet den Fehlerstrom sicher ab |
Unterschiedliche Projekte erfordern möglicherweise unterschiedliche Steuerschaltkreisanordnungen.
Das Produkt unterstützt optionale Verkabelungskonfigurationen basierend auf Kundenanforderungen, einschließlich Kombinationen mit Anti-Bounce-Funktion, Blockierfunktion und Betriebsstromoptionen.
| Konfiguration | Anti-Bounce | Sperrfunktion |
| Standardsteuerung | Optional | Optional |
| Schutzkonfiguration | Verfügbar | Verfügbar |
| Kundenspezifische Verkabelung | Je nach Projektanforderung | Je nach Projektanforderung |
Das flexible Verkabelungsdesign ermöglicht eine bessere Integration mit verschiedenen Schutz- und Automatisierungssystemen.
Bei Verwendung von Gleichstrombetrieb sollte die Polarität der gestrichelten Kastenklemmen konsistent bleiben.
Die Polarität der Motorverkabelung sollte dem angegebenen Schaltplan entsprechen, um einen korrekten Energiespeicherbetrieb sicherzustellen.
Der Schaltplan stellt den Leistungsschalter im Teststellungszustand ohne Energiespeicher und im geöffneten Zustand dar.
Für den zuverlässigen Betrieb des Steuerungssystems ist eine korrekte Verkabelung unerlässlich.
Der 36-kV-Hochspannungs-Vakuum-Leistungsschalter von Usune wurde für Hochspannungsverteilungssysteme entwickelt, die Folgendes erfordern zuverlässige Schaltleistung und langfristige Betriebsstabilität.
Sein optimierter mechanischer Aufbau, die zuverlässige Vakuumunterbrechungstechnologie und die flexible Steuerungskonfiguration machen es möglich Es eignet sich für Energieverteilungsprojekte, bei denen Sicherheit und Zuverlässigkeit im Vordergrund stehen.
Für Ingenieurbüros und Schaltanlagenbauer ist die Kompatibilität mit bestehenden Systemen ein wichtiger Aspekt Faktor.
Der standardisierte Aufbau, mehrere Schrankbreitenoptionen und konfigurierbare Steuerkreise vereinfachen die Integration in unterschiedliche Hochspannungs-Schaltanlagenlösungen.
Bei der Auswahl von Hochspannungs-Leistungsschaltern müssen Kunden häufig betriebliche Anforderungen und Schutz in Einklang bringen Funktionen.
| Vergleichsartikel | Standardkonfiguration | Schutzkonfiguration |
| Grundlegende Schaltfunktion | Verfügbar | Verfügbar |
| Anti-Bounce-Funktion | Optional | Bei Bedarf inbegriffen |
| Blockierungsschutz | Optional | Verfügbar |
| Überstromschutz | Externe Anforderung | Integrierte Option |
| Systemsicherheitsstufe | Standardbetrieb | Verbesserter Schutz |
Unterschiedliche Energiesysteme erfordern unterschiedliche Stromkapazitäten.
| Nennstrombereich | Empfohlene Anwendung |
| 630A-1600A | Mittellastverteilungssysteme |
| 1600A-5000A | Stromversorgungssysteme mit höherer Kapazität |
Die Auswahl des richtigen Nennstroms trägt dazu bei, die Systemeffizienz zu verbessern und eine Überlastung der Geräte zu verhindern.
| Parameter | Spezifikation |
| Produkttyp | 36-kV-Hochspannungs-Vakuum-Leistungsschalter |
| Serie | VS1 |
| Installationstyp | Fester Typ |
| Nennstrom | 630A-5000A |
| Schrankbreite | 800 mm / 1000 mm |
| Unterbrechungstechnologie | Unterbrechung des Vakuumlichtbogens |
| Steuerungsoptionen | Anti-Bounce / Blockierung / Überstromschutz |
| Standards | IEC und GB |
| Zertifizierung | CE |
Um eine korrekte Konfiguration sicherzustellen, sollten Kunden vor der Bestellung vollständige technische Anforderungen angeben.
| Information | Zweck |
| Nennspannung | Bestätigen Sie den Systemspannungspegel |
| Nennstrom | Wählen Sie eine geeignete Kapazität |
| Schrankabmessungen | Stellen Sie die Installationskompatibilität sicher |
| Steuerspannung | Passendes Betriebssystem |
| Anforderungen an die Verkabelung | Bestätigen Sie optionale Funktionen |
| Schutzanforderungen | Wählen Sie zusätzliche Module aus |
Genaue technische Informationen tragen dazu bei, die technische Bestätigungszeit zu verkürzen und die Projekteffizienz zu verbessern.
Usune wendet während der gesamten Produktentwicklung, Herstellung und Prüfung ein strenges Qualitätsmanagement an.
| Zertifizierung | Standard |
| Qualitätsmanagement | ISO 9001 |
| Umweltmanagement | ISO 14001 |
| Arbeitssicherheitsmanagement | ISO 45001 |
| Elektrischer Standard | IEC und GB |
| Produktzertifizierung | CE |
Diese Zertifizierungen belegen das Engagement von Usune für die Lieferung zuverlässiger elektrischer Hochspannungsgeräte globale Kunden.
Kunden sollten Nennspannung, Nennstrom, Schrankkompatibilität, Steuerungsanforderungen und Schutz berücksichtigen Funktionen.
Ja. Funktionen wie Prellschutz, Blockierschutz und Überstromauslösung sind konfigurierbar entsprechend den Projektanforderungen.
Durch die korrekte mechanische Anpassung werden Installationsänderungen reduziert und die Effizienz der Systemintegration verbessert.
Das Produkt kann Anti-Bounce-Steuerung, Blockierschutz und intelligente Überstrom-Auslösefunktionen unterstützen.
