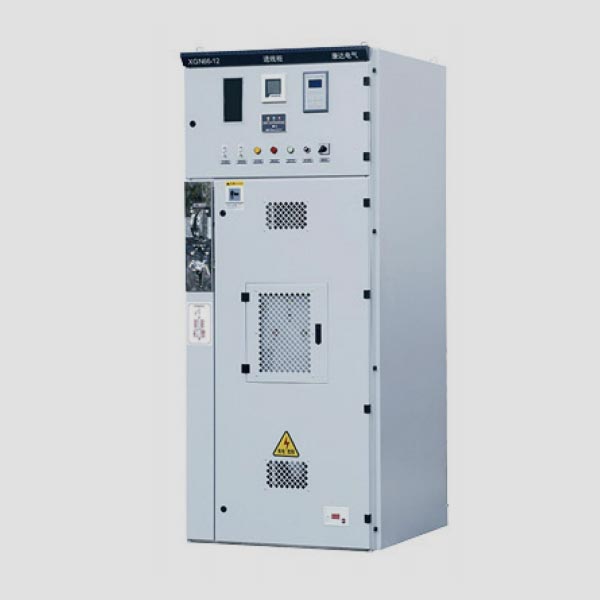

Das Usune XGN66-12 kastenförmige, fest geschlossene, luftisolierte Ring-Hauptgerät Rmu ist ein professionelles, dreiphasiges, metallgekapseltes Wechselstromgerät Schaltanlage ist geeignet für 3,6~36 kV Dreiphasen-Wechselstrom 50/60 Hz-System als Gerät zum Empfangen und Verteilen elektrischer Energie, für das es verwendet wird häufig Betriebsstätten und für den Umbau von Schaltanlagen mit Ölschalter. Das Bussystem besteht aus einzelnen Bus System und Einzelschienensystem. Es erfüllt die Funktionen des Stromempfangs, der Verteilung, der Steuerung und des Schutzes. Das Werk hat strenge IEC-Typprüfungen bestanden und verfügt über solide Managementsysteme nach ISO 9001, ISO 14001 und ISO 45001, um dies sicherzustellen Produktstabilität.
Als professioneller Lieferant von Stromversorgungs- und Verteilungsgeräten hält sich Usune an „Qualität geht vor, technologiegetrieben“. Die luftisolierte Ringhaupteinheit Rmu deckt Standardkonfigurationen ab und bietet maßgeschneiderte Angebote Lösungen um vielfältige Projektanforderungen zu erfüllen.
Niederspannungsschaltanlage
Mittelspannungsschaltanlage
Die Schaltanlage verfügt über eine metallgekapselte, kastenartige Struktur, die durch Biegen und Schweißen von Winkelstäben, Kanalstahl und dünnem Material hergestellt wird Stahl Teller.
Im Inneren des Schranks ist ein Lüftungskanal installiert, ein Ansaugventilator ist installiert an der Unterseite des Schranks und ein Abluftventilator ist an der Oberseite installiert Schrank. Die Transformatoren und Durchführungen werden durch gebogene Bleche befestigt Edelstahlplatten, die das Problem des Temperaturanstiegs bei hohen Temperaturen lösen aktuell.
Es ist im Inneren mit einem Leistungsschalter zum Schutz des Generatorausgangs ausgestattet. Es ist hängend auf einem fahrbaren Rahmen installiert und der Rahmen an der befestigt wird Unterseite des Schranks. Zur Wartung kann es aus dem Schrank herausgenommen werden.
Der Trennschalter verwendet einen Schneckenrad- und Schneckengetriebe-Betätigungsmechanismus, der eine geringe Betätigungskraft erfordert und verfügt über eine Selbsthemmungsfunktion.
Zwischen dem Trennschalter und dem Leistungsschalter gibt es mechanische und elektrische Verriegelungen vernünftiges und zuverlässiges Design.
Um die Anforderung eines großen Nennstromwerts zu erfüllen, kann der Nennstrom 5.000 A erreichen.
Der Vakuum-Leistungsschalter hat ein integriertes Design und ist mit einem speziellen ausgestattet Federbetätigungsmechanismus. Es verfügt über vollständige Betriebsfunktionen, hohe Zuverlässigkeit, fortschrittliches und angemessenes Design. und geringer Wartungsaufwand. Dieser Mittelspannungs-Leistungsschalter verfügt über ein hohes Ausschaltvermögen, ein hohes Einschaltvermögen sowie dynamische und dynamische Eigenschaften thermische Stabilitätsleistung.
Der Hauptstromkreis besteht aus Kupferschienen, die zur Verbesserung der Strombelastbarkeit vertikal angeordnet sind. Die eingehend und Abgangsleitungsmethoden sind vielfältig und können nach unterschiedlichen Schemata ausgewählt oder spezifisch angepasst werden Projekte.
● Umgebungstemperatur: maximal +40°C, minimal -15°C;
● Höhe: nicht mehr als 1000 m;
● Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht mehr als 95 %, Monatsdurchschnitt nicht mehr als 90 %;
● Erdbebenstärke: 8 oder weniger;
● Es besteht keine Brand- oder Explosionsgefahr, keine ernsthafte Verschmutzung, keine chemische Korrosion und keine heftigen Vibrationen.
Mit ihrer hervorragenden Leistung werden luftisolierte Ringschaltanlagen häufig in der Energiebranche eingesetzt (Kraftwerke, Windparks), industrielle (Metallurgie, Petrochemie) und gewerblich-zivile (Hochhäuser, Flughäfen, Krankenhäuser), Gewährleistung einer stabilen Stromversorgung für elektrische Geräte.
Als professioneller Hersteller verfügt Usune über ein komplettes F&E-, Produktions- und Vertriebssystem. Dieses Starprodukt ist beliebt bei Im In- und Ausland gewinnen wir Kundenanerkennung mit zuverlässiger Qualität und durchdachtem Service.
| NEIN. | Artikel | Einheit | Technische Parameter |
| 1 | Nennspannung | kV | 3.6, 7.2, 12 |
| 2 | Nennstrom | A | 630, 1250 |
| 3 | Bemessungskurzschlussausschaltstrom | kA | 20, 25, 31,5 |
| 4 | Nenn-Kurzschluss-Schließstrom | kA | 50, 63, 80, |
| 5 | Bemessungskurzzeitstromfestigkeit (4 s Effektivwert) | kA | 20, 25, 31,5, |
| 6 | Bemessungsspitzenstrom (Peak) | kA | 50, 63, 80, |
| 7 | 1min Netzfrequenzspannungsfestigkeit | kV | 42 |
| 8 | Blitzimpulse halten der Spannung stand | kV | 75 |
| 9 | 1min Netzfrequenzfestigkeit des Hilfsstromkreises | kV | 2 |
| 10 | Schutzstufe | IP3X | |

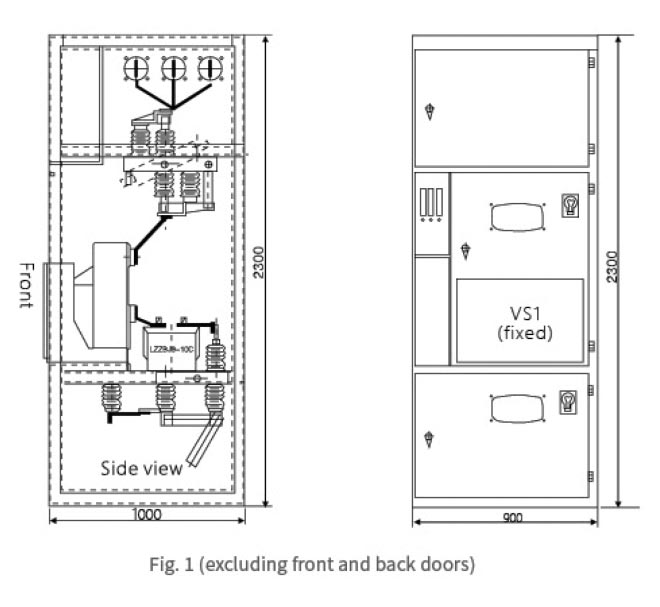

| 11 | Außenmaße (Kabelauslass B×T×H) | mm | 900×1000×2200 |
Im Werk können wir garantieren, dass unser Preis angemessen und wettbewerbsfähig ist.
Normalerweise erstellen wir Ihnen innerhalb von 24 Stunden nach Eingang Ihrer Anfrage ein Angebot.
Ja, natürlich akzeptieren wir OEM.
Die Lieferzeit hängt von den bestellten Mengen ab und beträgt normalerweise 15 bis 20 Tage nach Zahlungseingang.
Alle Produkte werden, angefangen beim Zubehör, überprüft und vor dem Verlassen routinemäßigen Tests unterzogen unsere Fabrik.
Machen Sie Fotos oder Videos der Qualitätsprobleme und senden Sie sie uns zur Überprüfung und Bestätigung. Wir werden dann eine Lösung finden Zufriedene Lösung für Sie innerhalb von 1-3 Tagen.
12 Monate ab Versanddatum.
● Wir sind seit mehr als 14 Jahren auf diesem Gebiet spezialisiert und verfügen über ein erfahrenes Forschungs- und Entwicklungsteam, das die Konstruktion übernimmt
und Entwicklungsarbeit für jedes Projekt basierend auf den speziellen Anforderungen des Kunden.
● Wir haben ein äußerst strenges QC-Verfahren von den Komponenten bis zum fertigen Produkt.
● Stabiler Produktionszeitraum innerhalb von 15–20 Tagen.
● Wir verfügen über vollständige Testberichte für Produkte.
● Ein-Schritt-Lösung bereitgestellt.
