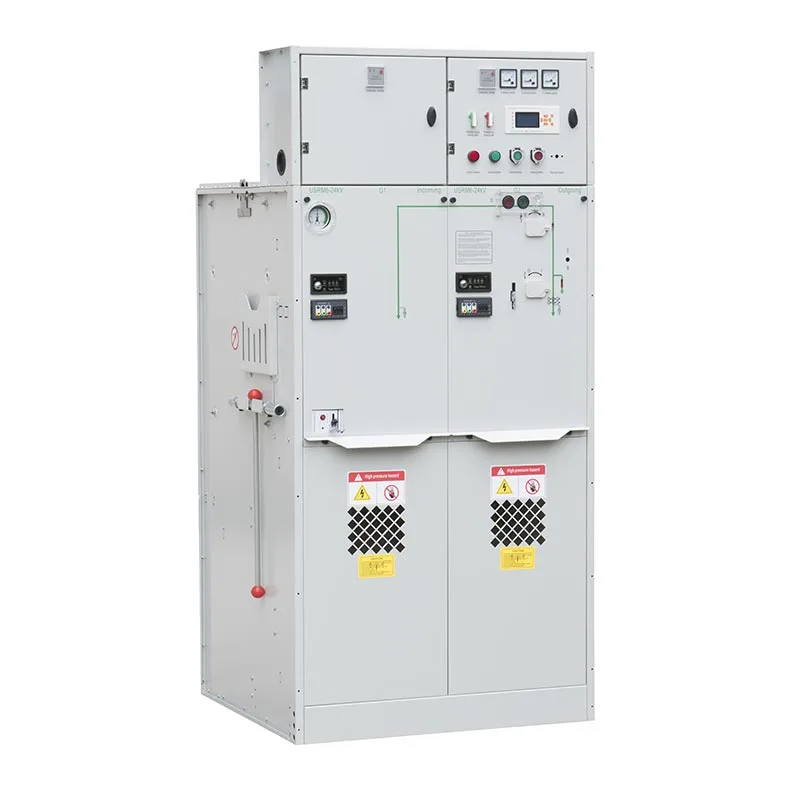

Mit vollständig isoliertem und geschlossenem Primärkreislauf, IP67-Edelstahl-Gastank, erweiterbarem Sammelschienensystem und Die gasisolierte Schaltanlage Usune 630A ist ein zuverlässiger Betriebsmechanismus und eignet sich für Industrieanlagen und Transformatoren Umspannwerke, Ringleitungsnetze, kommerzielle Einrichtungen und Infrastrukturprojekte, bei denen kompakte Installation und Sicherheit gefragt sind und langfristige Zuverlässigkeit sind wichtig.

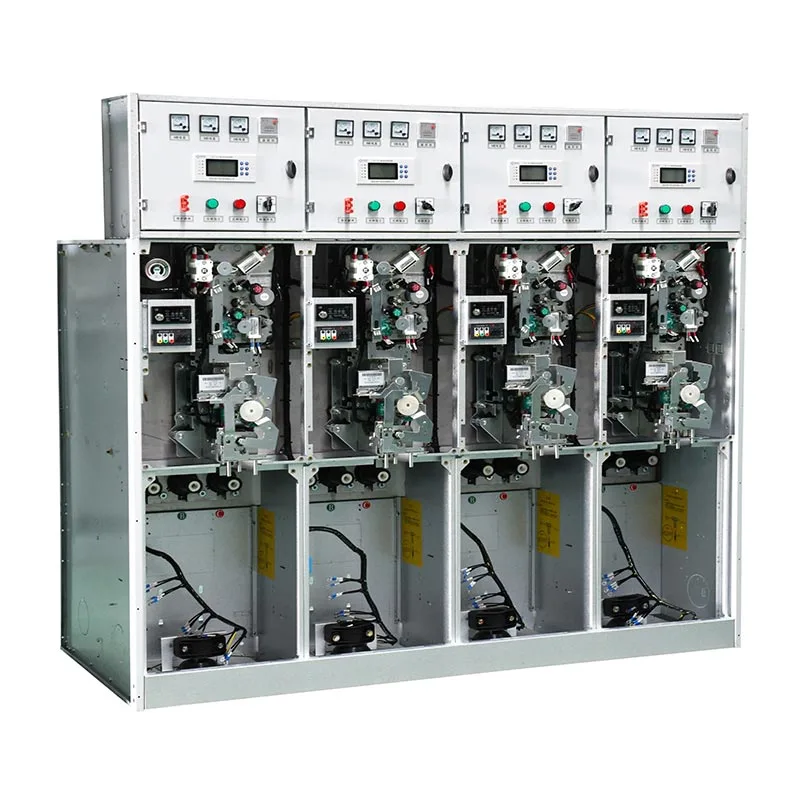

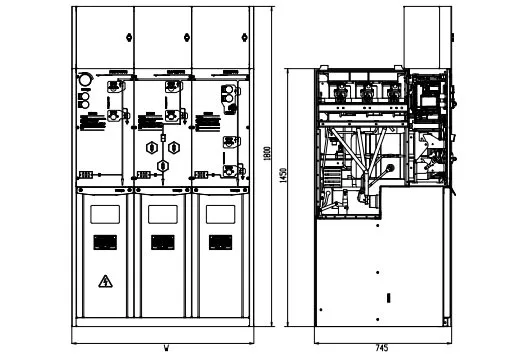

Unterschiedliche Energieverteilungsprojekte erfordern unterschiedliche Schalt-, Schutz- und Messfunktionen. Der USRM6 ermöglicht die Kombination von C-, F-, V-, M- und PT-Modulen entsprechend dem tatsächlichen Netzwerkdesign. Bis zu sechs Standard Funktionseinheiten können in einen SF6-Isoliergastank integriert werden, während erweiterbare Einheiten durchverbunden werden können vollisolierte und geschlossene Sammelschienenverbinder.
Die 630A-Konfiguration ist für Mittelspannungsverteilungssysteme konzipiert, die eine höhere Strombelastbarkeit erfordern Fähigkeit. Es kann für Ein- und Abgänge, Transformatoranschlüsse, Ringnetze und anderes konfiguriert werden Verteilungsvereinbarungen entsprechend dem elektrischen System des Kunden.
Die Hauptsammelschiene und die primären Schaltkomponenten sind in einem geschweißten Gastank aus Edelstahl mit Schutzart IP67 untergebracht Schutz. Diese Struktur trägt dazu bei, interne elektrische Komponenten vor Staub, eindringendem Wasser, Kondensation usw. zu isolieren anderen äußeren Umwelteinflüssen, wodurch die Schaltanlage für anspruchsvolle Installationsumgebungen geeignet ist.
Der Primärkreis ist im Gastank eingeschlossen und über isolierte Durchführungen mit externen Kreisläufen verbunden und vollständig isolierte trennbare Steckverbinder, wodurch die direkte Belastung durch unter Spannung stehende Komponenten verringert wird. Das System auch Enthält eine Druckentlastungsvorrichtung, einen Druckentlastungskanal und ein mechanisches Verriegelungssystem, um die Reduzierung zu unterstützen Betriebsrisiken und verhindern Fehlschaltungen.
Usune entwickelt und konstruiert unabhängig den Federantriebsmechanismus für die USRM6-Serie. Der Mechanismus ist durch Konstruktions-, Herstellungs- und Einlauf-Inbetriebnahmeprozesse gesteuert, um die mechanische Konsistenz zu verbessern, Betriebsstabilität und Langzeitzuverlässigkeit.
Die C-Einheit ist für die Lastschaltung und Verteilungssteuerung konzipiert. Es ist für die Ein- und Ausspeisung geeignet Anwendungen und Ringnetzwerksysteme, bei denen eine zuverlässige Lastschaltung erforderlich ist.
Die F-Einheit kombiniert einen Lasttrennschalter mit Sicherungen, um Schalt- und Schutzfunktionen bereitzustellen. Es ist besonders Geeignet für Transformator-Einspeiseanwendungen, die eine kompakte Schutzausrüstung erfordern.
Die V-Einheit verwendet einen Leistungsschalter für Anwendungen, die umfassende Schalt- und Schutzfunktionen erfordern. Es ist Geeignet für Einspeisungen und Verteilungspunkte, bei denen Stromkreisunterbrechung und Schutzkoordination wichtig sind.
Die M-Einheit bietet eine spezielle Konfiguration für elektrische Mess- und Messanforderungen. Es kann sein integriert mit anderen Funktionsmodulen, um ein komplettes Mittelspannungsverteilungssystem zu schaffen.
Das PT-Gerät ist für die Messung der Sammelschienenspannung und damit verbundener Überwachungsanforderungen konzipiert. Es kann mit kombiniert werden andere Module entsprechend dem elektrischen Systemdesign.
| NEIN. | Artikel | Einheit | Lasttrennschaltereinheit | Kombigerät | Leistungsschaltereinheit |
| 1 | Nennspannung | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nennfrequenz | Hz | 50 | 50 | 50 |
| 3 | Nennstrom | A | 630 | 125 (abhängig vom Sicherungsstrom) | 630 |
| 4 | Bemessungsisolationspegel – 1 Min. Frequenzfestigkeit – Zwischenphase, Erde | kV | 42/65 | 42/65 | 42/65 |
| Bemessungsisolationspegel – 1 Minute Spannungsfestigkeit – Isolationsabstand | kV | 48/79 | 48/79 | 48/79 | |
| Bemessungsisolationspegel – 1 Minute Spannungsfestigkeit – Steuer- und Hilfsstromkreis | kV | 2/2 | 2/2 | 2/2 | |
| Bemessungsisolationsniveau – Spannungsfestigkeit gegenüber Lichtimpulsen – Phasenzwischenraum, Erde | kV | 75/125 | 75/125 | 75/125 | |
| Bewerteter Isolationsgrad – Lichtimpulsfestigkeit – Isolationsabstand | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nennkurzschlussfestigkeit | kA/s | 25/4 | —— | 25/4 |
| 6 | Bewerteter Spitzenstrom | kA | 63 | —— | 63 |
| 7 | Nenn-Kurzschluss-Einschaltstrom | kA | 63 | Begrenzt durch HV-Sicherung | 63 |
| 8 | Bemessungskurzschlussausschaltstrom | kA | —— | Begrenzt durch HV-Sicherung | 25/25 |
| 9 | Bemessungsübertragungsstrom | A | —— | 1700/1400 | —— |
| 10 | Bemessungsstrom zum Ausschalten der aktiven Last | A | 630 | —— | —— |
| 11 | Nenn-Bremsstrom im geschlossenen Regelkreis | A | 630 | —— | 630 |
| 12 | Mechanischer Lebenslasttrennschalter/CB | Mal | 10000 | 10000 | 20000 |
| Mechanischer Lebenstrennungs-/Erdungsschalter | Mal | 5000 | 5000 | 5000 | |
| 13 | Stromkreiswiderstand | μΩ | ≤150 | —— | ≤150 |
| 14 | Nennladedruck (20℃ Manometerdruck) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Jährliche relative Gasleckrate | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-Schutzgrad-Schrank | IP4X | IP4X | IP4X | |
| IP-Schutzart – Gastank | IP67 | IP67 | IP67 |
Der Hauptvorteil der USRM6-Serie ist ihre Fähigkeit, sich an unterschiedliche Verteilungsnetzstrukturen anzupassen. Kunden können C-Einheiten zum Schalten der Last, F-Einheiten für den Transformatorschutz und V-Einheiten für den Leistungsschalterschutz verwenden erforderlich, und M- oder PT-Einheiten, wenn Messung und Spannungsmessung erforderlich sind.
Für Ringleitungsnetzanwendungen können verschiedene Module zu einem Ringleitungsschrank kombiniert werden. Bei zukünftiger Erweiterung erforderlich ist, ermöglichen vollisolierte und geschlossene Sammelschienenverbinder den Anschluss weiterer Geräte ohne Umrüstung Basis-Schaltanlagenplattform.
Der Gastank aus Edelstahl bietet IP67-Schutz und verhindert so das Eindringen von Staub und Wasser in den Primärbehälter Gerätefach. Die geschlossene Bauweise bietet zudem kurzzeitigen Schutz vor Überflutung und Kondenswasserbildung.
Dieses Design ist wertvoll für Industrieanlagen, unterirdische Umspannwerke und andere Orte, an denen Feuchtigkeit, Staub usw. herrschen Umweltverschmutzung könnte herkömmliche elektrische Geräte beeinträchtigen.
| Wichtige Überlegung | Gasisolierte Schaltanlage Usune 630A | Konventionelle luftisolierte Schaltanlage |
| Primärkreis | Vollständig im Gastank eingeschlossen | Stärker der Umgebung ausgesetzt |
| Schutz | IP67-Gastank | Stärker abhängig von den Installationsbedingungen |
| Konfiguration | Modulare C/F/V/M/PT-Kombination | Normalerweise feste Schrankkonfiguration |
| Erweiterung | Erweiterbarer isolierter Sammelschienenanschluss | Möglicherweise ist zusätzlicher Installationsraum erforderlich |
| Installation | Kompakte Struktur | Erfordert im Allgemeinen einen größeren Abstand |
| Umweltanpassungsfähigkeit | Reduzierter Einfluss von Staub und Feuchtigkeit | Stärker abhängig von den Umgebungsbedingungen |
| Sicherheit | Geschlossener Primärkreis und mechanische Verriegelung | Der Schutz hängt von der Gerätestruktur ab |
Für Fabriken mit mehreren Einspeisungen und Transformatoranschlüssen können Kunden C-, F- und V-Einheiten entsprechend kombinieren verschiedene Schaltungsfunktionen. Der modulare Aufbau vereinfacht die Systemkonfiguration bei geschlossenem Primärteil Die Schaltung unterstützt den zuverlässigen Betrieb in industriellen Umgebungen.
Bei begrenztem Einbauraum ermöglicht die kompakte gasisolierte Struktur das Schalten, Schützen und Messen Funktionen auf kleinerer Stellfläche integriert werden. M- und PT-Einheiten können hinzugefügt werden, wenn das Projekt spezielle Einheiten erfordert Messfunktionen.
Für Ringnetzwerkanwendungen können mehrere Funktionsmodule zu einem Ringhauptschrank kombiniert werden. Die Das erweiterbare Sammelschienensystem bietet zusätzliche Flexibilität, wenn das Verteilungsnetz künftig erweitert werden muss.
Ein Produktionskunde entschied sich für die gasisolierte Schaltanlage Usune 630A für die Modernisierung der Mittelspannungsverteilung. Die Der Kunde konzentrierte sich auf kompakte Installation, zuverlässigen Betrieb und zukünftige Erweiterung. Nach der Antragstellung erhält der Kunde schätzte die modulare C/F/V/M/PT-Konfiguration, die die Systemintegration vereinfachte und mehr Platz bot Nutzung.
Für ein Ringleitungsverteilungsprojekt benötigte der Kunde flexible Schalt- und Schutzfunktionen. Der USRM6 Serie erfüllte diese Anforderung durch erweiterbare Modulkombinationen und isolierte Stromschienenanschlüsse. Der Kunde lobte den stabilen Betrieb, das kompakte Design und die praktische Systemerweiterungsfähigkeit.
Ein Kunde, der in einer Umgebung mit hoher Luftfeuchtigkeit arbeitet, entschied sich aufgrund der Schutzart IP67 für die gasisolierte Schaltanlage von Usune geschlossenes Gastankdesign. Der Kunde schätzte den verbesserten Schutz vor Feuchtigkeit, Kondenswasser und Fremdkörpern Verunreinigungen und trägt so dazu bei, den Wartungsaufwand zu reduzieren.
Zhejiang Usune Electric Co., Ltd. verfügt über etablierte Managementsysteme gemäß ISO 9001 Qualitätsmanagementsystem, ISO 14001-Umweltmanagementsystem und ISO 45001-Arbeitsschutzmanagementsystem.
Um den unterschiedlichen Anforderungen des internationalen Marktes gerecht zu werden, wurden die Mittelspannungsschaltanlagenprodukte von Usune einer entsprechenden Entwicklung unterzogen IEC- und GB-Standard-Typprüfungen, wobei entsprechende Produkte die CE-Zertifizierung erhalten. Diese Zertifizierungen und Qualität Managementsysteme unterstützen eine gleichbleibende Fertigungsqualität und stellen den Kunden während der technischen Dokumentation Dokumentation zur Verfügung Evaluierung und Projektbeschaffung.
Zhejiang Usune Electric Co., Ltd. kombiniert modulares Schaltanlagendesign, vollständig geschlossene IP67-Gasisolierung und Flexibilität Funktionskonfigurationen und Qualitätsmanagement zur Bereitstellung zuverlässiger Mittelspannungsverteilungslösungen.
Für Kunden, die gasisolierte 630A-Schaltanlagen mit Schalttafel kaufen, kann Usune geeignete Konfigurationen bereitstellen nach Schaltfunktionen, Schutzanforderungen, Messbedarf, Sammelschienenanordnung und Installation Bedingungen. Dadurch können Kunden ein kompaktes und flexibles Schaltanlagensystem rund um ihre tatsächliche Leistung aufbauen Vertriebsanforderungen.
630A bezieht sich auf die Nennstromkonfiguration der Schaltanlage. Der tatsächliche Betriebsstrom, Spannungspegel und Die elektrische Konfiguration sollte entsprechend dem Verteilungssystem und Projekt des Kunden ausgewählt werden Anforderungen.
Das System unterstützt C-Lasttrennschaltereinheit, F-Lasttrennschalter + Sicherungskombinationseinheit, V-Leistungsschaltereinheit, M Dosiereinheit und PT-Sammelschienen-PT-Einheit. Diese Module können je nach benötigter Stromverteilung kombiniert werden Funktionen.
Innerhalb eines SF6-Isoliergasbehälters können bis zu sechs Standardmoduleinheiten gebildet werden. Erweiterbare Konfigurationen sind ebenfalls möglich verfügbar durch vollisolierte und geschlossene Sammelschienenverbinder.
Der Gastank verfügt über die Schutzart IP67 und trägt so dazu bei, den Primärkreis vor Staub, eindringendem Wasser und Kondensation und kurzzeitige Überschwemmungen.
