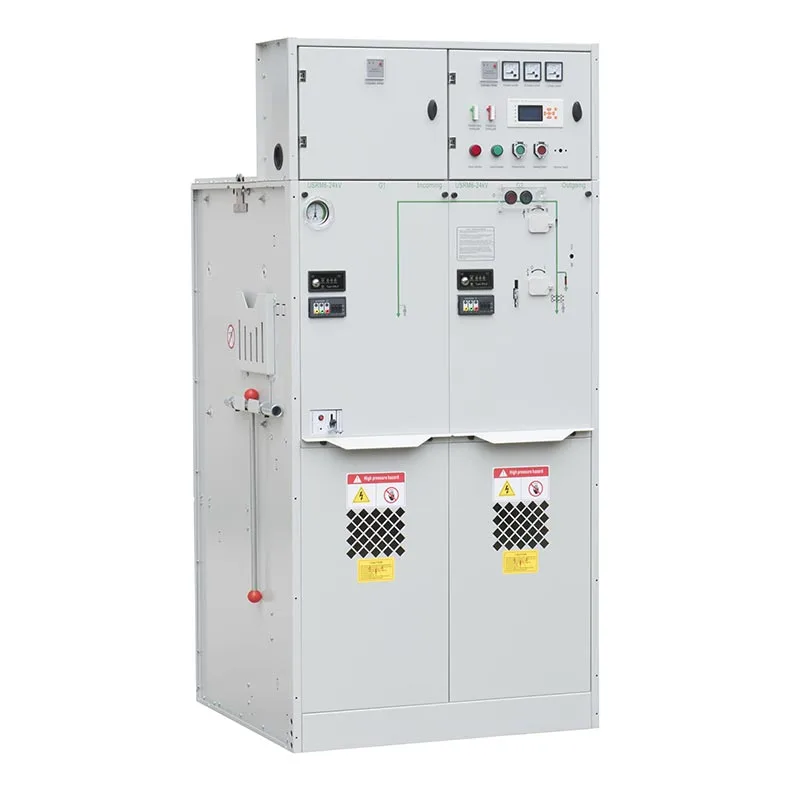

Anders als herkömmliche Schaltanlagen, die stark von der Installationsumgebung abhängen, ist Usune 11kv Sf6 Gis Gas Isolierte Schaltanlagen isolieren die wichtigsten elektrischen Komponenten in einem abgedichteten Gasraum. Die integrierte Mechanik Das Verriegelungssystem trägt dazu bei, Fehlbedienungen zu verhindern und verbessert so sowohl die Sicherheit des Bedieners als auch die Zuverlässigkeit der Ausrüstung.
Die Schaltanlage wird häufig in Umspannwerken, industriellen Stromverteilungssystemen, Gewerbegebäuden usw. eingesetzt. Infrastrukturprojekte und andere 11-kV-Mittelspannungsanwendungen, bei denen Sicherheit, Zuverlässigkeit und einfache Bedienung wichtig sind wesentlich.
Die Hauptkreislaufkomponenten sind in einem versiegelten SF6-Gastank eingeschlossen, wodurch die direkte Einwirkung von außen reduziert wird Umgebungsbedingungen. Dieses Design trägt dazu bei, elektrische Komponenten vor Staub, Feuchtigkeit, Verschmutzung usw. zu schützen Kondensation, wodurch die langfristige Betriebsstabilität verbessert wird.
Die geschlossene Bauweise reduziert zudem den Platzbedarf im Vergleich zu herkömmlichen luftisolierten Schaltanlagen Gasisolierte 11-kV-Sf6-GIS-Schaltanlage von Usune, geeignet für kompakte Umspannwerke und Elektroräume mit begrenztem Platzangebot.
Usune 11kV SF6 GIS ist mit mehreren mechanischen Sicherheitsschutzvorrichtungen ausgestattet, um Fehlbedienungen zu verhindern. Alle Die Schalter müssen mit dem dafür vorgesehenen Betätigungsgriff bedient werden, um einen kontrollierten Schaltvorgang zu gewährleisten.
Der Lasttrennschalter bzw. Vakuum-Leistungsschalter und der dazugehörige Erdungsschalter sind mit internen ausgestattet mechanische Verriegelung. Bei Bedarf kann auch eine zusätzliche Verriegelung durch Vorhängeschlösser angebracht werden, um eine höhere Sicherheit zu gewährleisten Sicherheit bei Wartung und Betrieb.
Die untere Tür kann nur geöffnet werden, wenn der Erdungsschalter geschlossen ist und der Lasttrennschalter geöffnet ist Position, um den Zugang zu stromführenden Teilen zu verhindern.
Der Erdungsschalter kann nicht betätigt werden, wenn die untere Tür geöffnet ist, wodurch unsichere Wartungsbedingungen vermieden werden.
Der Lasttrennschalter kann nicht geschlossen werden, wenn der Erdungsschalter geschlossen ist, und der Erdungsschalter kann nicht geschlossen werden betätigt, wenn der Lasttrennschalter geschlossen ist.
Für den Netzbetrieb muss zunächst die Kabelraumtür geschlossen werden. Der Dreistellungsschalter ist dann von der Erdungsposition in die Isolationsposition und schließlich in die Schließposition betrieben werden.
Zur Stromtrennung wird der Dreistellungsschalter von der Schließstellung in die Trennstellung und dann wieder betätigt Erdungsposition, die einen sicheren Zugang zum Kabelraum ermöglicht.
| NEIN. | Artikel | Einheit | Lasttrennschaltereinheit | Kombigerät | Leistungsschaltereinheit |
| 1 | Nennspannung | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nennfrequenz | Hz | 50 | 50 | 50 |
| 3 | Nennstrom | A | 630 | 125 (abhängig vom Sicherungsstrom) | 630 |
| 4 | Bemessungsisolationspegel – 1 Min. Frequenzfestigkeit – Zwischenphase, Erde | kV | 42/65 | 42/65 | 42/65 |
| Bemessungsisolationspegel – 1 Minute Spannungsfestigkeit – Isolationsabstand | kV | 48/79 | 48/79 | 48/79 | |
| Bemessungsisolationspegel – 1 Minute Spannungsfestigkeit – Steuer- und Hilfsstromkreis | kV | 2/2 | 2/2 | 2/2 | |
| Bemessungsisolationsniveau – Spannungsfestigkeit gegenüber Lichtimpulsen – Phasenzwischenraum, Erde | kV | 75/125 | 75/125 | 75/125 | |
| Bewerteter Isolationsgrad – Lichtimpulsfestigkeit – Isolationsabstand | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nennkurzschlussfestigkeit | kA/s | 25/4 | —— | 25/4 |
| 6 | Bewerteter Spitzenstrom | kA | 63 | —— | 63 |
| 7 | Nenn-Kurzschluss-Einschaltstrom | kA | 63 | Begrenzt durch HV-Sicherung | 63 |
| 8 | Bemessungskurzschlussausschaltstrom | kA | —— | Begrenzt durch HV-Sicherung | 25/25 |
| 9 | Bemessungsübertragungsstrom | A | —— | 1700/1400 | —— |
| 10 | Bemessungsstrom zum Ausschalten der aktiven Last | A | 630 | —— | —— |
| 11 | Nenn-Bremsstrom im geschlossenen Regelkreis | A | 630 | —— | 630 |
| 12 | Mechanischer Lebenslasttrennschalter/CB | Mal | 10000 | 10000 | 20000 |
| Mechanischer Lebenstrennungs-/Erdungsschalter | Mal | 5000 | 5000 | 5000 | |
| 13 | Stromkreiswiderstand | μΩ | ≤150 | —— | ≤150 |
| 14 | Nennladedruck (20℃ Manometerdruck) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Jährliche relative Gasleckrate | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-Schutzgrad-Schrank | IP4X | IP4X | IP4X | |
| IP-Schutzart – Gastank | IP67 | IP67 | IP67 |
Der Betätigungsmechanismus nutzt die Federladetechnologie, um eine stabile Schaltleistung zu gewährleisten.
Bei der Lasttrennschalter-Sicherungs-Kombination oder Leistungsschaltereinheit muss die Feder vor dem Schalten gespannt werden Betrieb. Zum vollständigen Laden wird der Bediengriff im Uhrzeigersinn gedreht und anschließend der grüne Verschluss gedrückt drücken, um den Schließvorgang abzuschließen.
Der Öffnungsvorgang erfolgt durch Drehen des Betätigungsgriffs gegen den Uhrzeigersinn.
Bei Transformatorschutzanwendungen mit Vakuum-Leistungsschaltern kann der Leistungsschalter durch den Schalter auslösen Schutzrelais, wenn ungewöhnliche Bedingungen auftreten.
Bei Lasttrennschalter-Sicherungs-Kombinationseinheiten löst der Lasttrennschalter aus, wenn die Sicherungsanzeige untergeht Überstrom- oder Kurzschlussbedingungen.

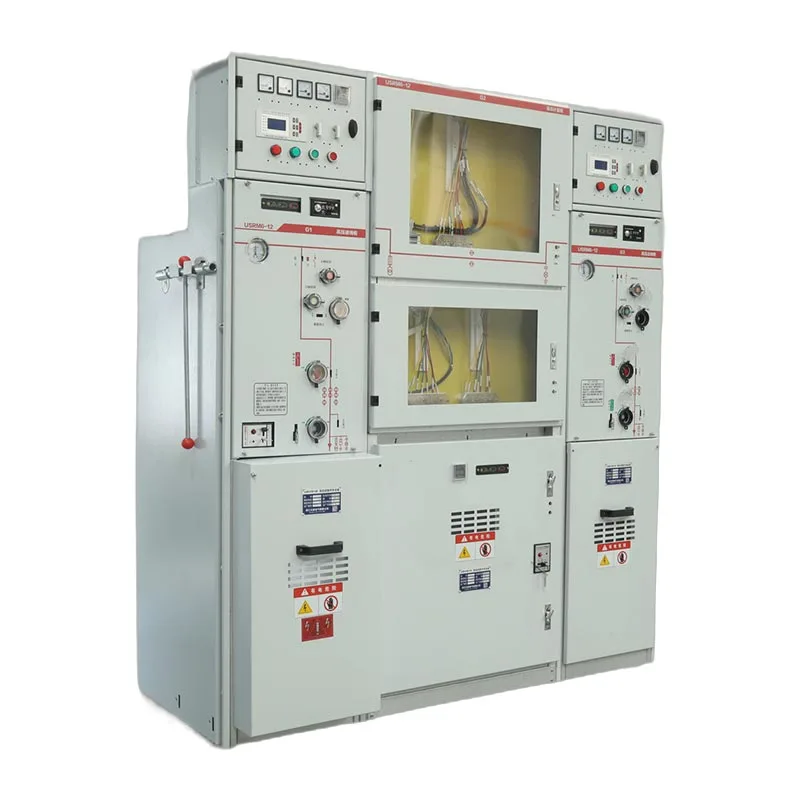

Die gasisolierte 11-kV-SF6-GIS-Schaltanlage von Usune kann für verschiedene Mittelspannungsverteilungen konfiguriert werden Anforderungen, einschließlich:
● Transformatorschutzanwendungen
● Industrielle Zuführsysteme
● Ringhauptverteilungsnetze
● Stromversorgungssysteme für Gewerbegebäude
● Kompakte Unterstationen
Das versiegelte SF6-Isolierungsdesign und der zuverlässige Betriebsmechanismus machen das Gerät für Anwendungen geeignet, die Folgendes erfordern Dauerbetrieb und hohe Sicherheitsstandards.
Die gasisolierte 11-kV-Sf6-GIS-Schaltanlage von Usune ist für den bequemen Transport und die Installation vor Ort konzipiert.
Das Gerät ist mit Hebeösen für den Krantransport ausgestattet und kann auch mit Gabelstaplergeräten bewegt werden. Verschiedene Modulkombinationen sind mit praktischen Gewichtsanordnungen konzipiert, um die Handhabung während des Projekts zu vereinfachen Installation.
Vor der Installation sollten Kunden den Gerätezustand nach dem Transport überprüfen, einschließlich:
● Verfügbarkeit des Bediengriffs
● Status der Druckanzeige
● Mechanische Funktionsbedienung
● Alle sichtbaren Transportschäden
Die Druckanzeige sollte vor der Inbetriebnahme im normalen grünen Bereich bleiben.
Für einen sicheren und stabilen Betrieb sollte das Installationsfundament folgende Anforderungen erfüllen:
● Die Bodentragfähigkeit sollte mindestens 500 kg/m² betragen
● Die Montagefläche sollte eben und glatt bleiben
● Kabelkanäle sollten entsprechend den Projektanforderungen vorbereitet werden
● Kabelkanäle sollten ordnungsgemäß abgedichtet sein, um das Eindringen von Feuchtigkeit zu verhindern

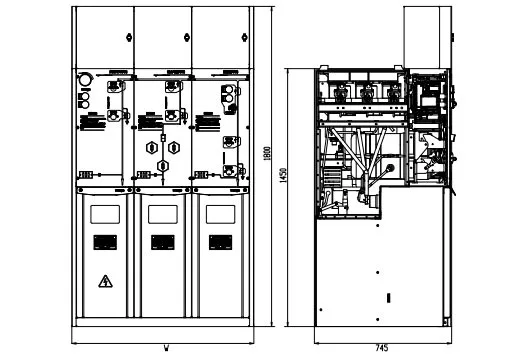

● Die Abmessungen des Basisstahlkanals sollten gemäß den Herstellerzeichnungen erstellt werden
Die ordnungsgemäße Vorbereitung des Fundaments trägt dazu bei, eine genaue Installation, eine zuverlässige Kabelverbindung und eine langfristige Ausrüstung sicherzustellen Leistung.

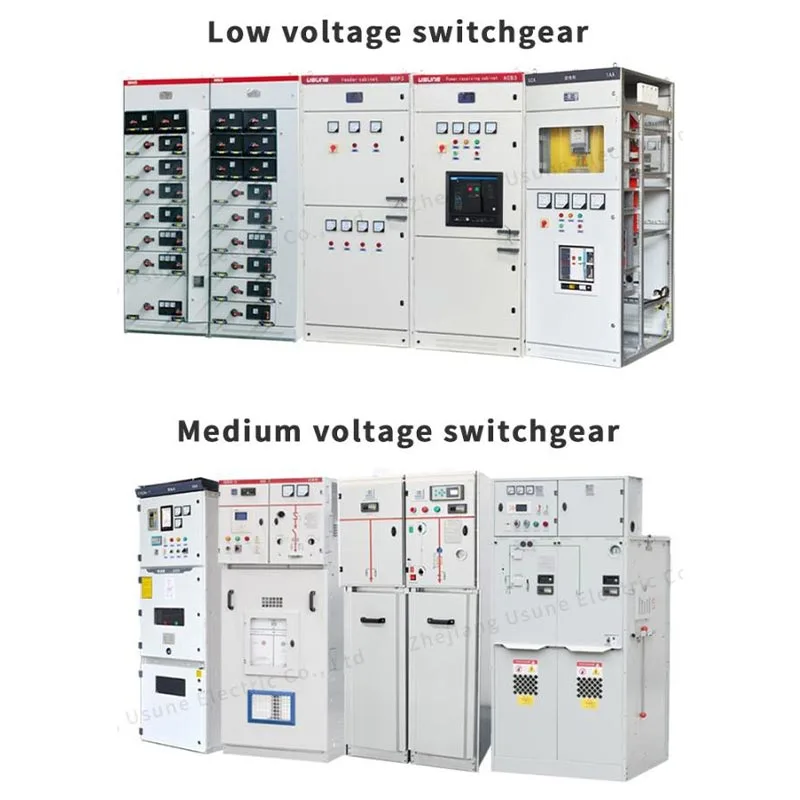

| Vergleich | Usune 11kV SF6 GIS | Traditionelles AIS |
| Isolationsmethode | Mit SF6-Gas isolierte, abgedichtete Struktur | Luftisolierung |
| Umweltschutz | Weniger anfällig für Staub, Feuchtigkeit und Verschmutzung | Stärker abhängig von der Installationsumgebung |
| Sicherheit | Mechanische Verriegelung und fünf Sicherheitsfunktionen | Der Schutz hängt von den Betriebsabläufen ab |
| Installationsraum | Kompaktes Design | Erfordert einen größeren Abstand |
| Wartung | Reduzierter Wartungsaufwand für die Umwelt | Erfordert mehr Umweltschutz |
| Betrieb | Kontrollierter Schaltablauf | Höhere Abhängigkeit von der Erfahrung des Bedieners |
Ein Kunde nutzte das 11-kV-SF6-GIS von Usune für ein industrielles Stromverteilungssystem, bei dem sicheres Schalten und begrenzte Sicherheit gewährleistet sind Der Bauraum war ein zentrales Anliegen. Nach der Installation hob der Kunde die kompakte Schrankstruktur hervor mechanische Verriegelung, die die täglichen Schaltvorgänge kontrollierter machte und das Risiko von Fehlbedienungen verringerte Betrieb.
Für eine Transformatorschutzanwendung wählte der Kunde die Vakuum-Leistungsschalterkonfiguration mit relaisbasierter Schutz. Als hilfreich empfand der Kunde die automatische Auslösefunktion und den klaren Bedienablauf Reaktion auf anormale Strombedingungen bei gleichzeitiger Vereinfachung des Routinebetriebs.
Im Baustellenbetrieb schätzten die Kunden vor allem das Fünf-Sicherheits-Verriegelungssystem. Die erforderliche Reihenfolge zwischen Die Kabeltür, der Erdungsschalter und der Lasttrennschalter machten die Wartungsabläufe klarer und trugen dazu bei, Sicherheitsrisiken vorzubeugen Zugang zum Kabelfach.
Zhejiang Usune Electric Co., Ltd. hat ein umfassendes Managementsystem nach ISO 9001 Qualität etabliert Managementsystem, ISO 14001-Umweltmanagementsystem und ISO 45001 Arbeitsschutzmanagement System.
Um den internationalen Marktanforderungen gerecht zu werden, haben die Mittelspannungsschaltanlagenprodukte von Usune die entsprechenden IEC- und GB-Prüfungen bestanden Standard-Typprüfungen und anwendbare Produkte haben die CE-Zertifizierung erhalten. Es wird eine strenge Qualitätskontrolle durchgeführt in allen Herstellungs-, Inspektions- und Testprozessen, um eine zuverlässige Leistung für die globale Stromverteilung sicherzustellen Anwendungen.
Eine mechanische Verriegelung verhindert falsche Schaltfolgen zwischen Lasttrennschaltern, Leistungsschaltern usw Erdungsschalter. Es trägt zum Schutz von Bedienern und Geräten während des Betriebs und der Wartung bei.
Vor der Installation sollten Kunden die Transportbedingungen, den Status der Druckanzeige und den Bediengriff überprüfen Verfügbarkeit und mechanische Betriebsleistung. Eventuelle Schäden oder fehlende Teile sollten umgehend gemeldet werden.
Es eignet sich für Umspannwerke, Industrieanlagen, Gewerbeanlagen, Infrastrukturprojekte usw andere 11-kV-Mittelspannungsverteilungssysteme, die einen zuverlässigen und sicheren Betrieb erfordern.
Usune kombiniert SF6-Gasisolierungstechnologie, mechanische Sicherheitsverriegelung, zuverlässige Betriebsmechanismen und strenge Qualitätskontrolle, um eine sichere und kompakte Lösung für moderne 11-kV-Mittelspannungsverteilungsnetze bereitzustellen.
