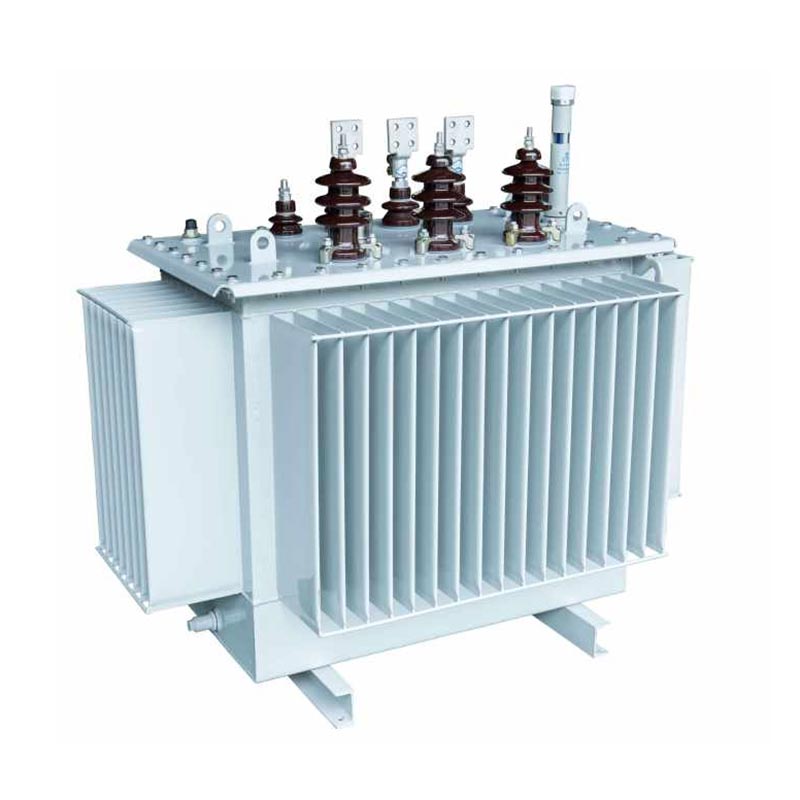

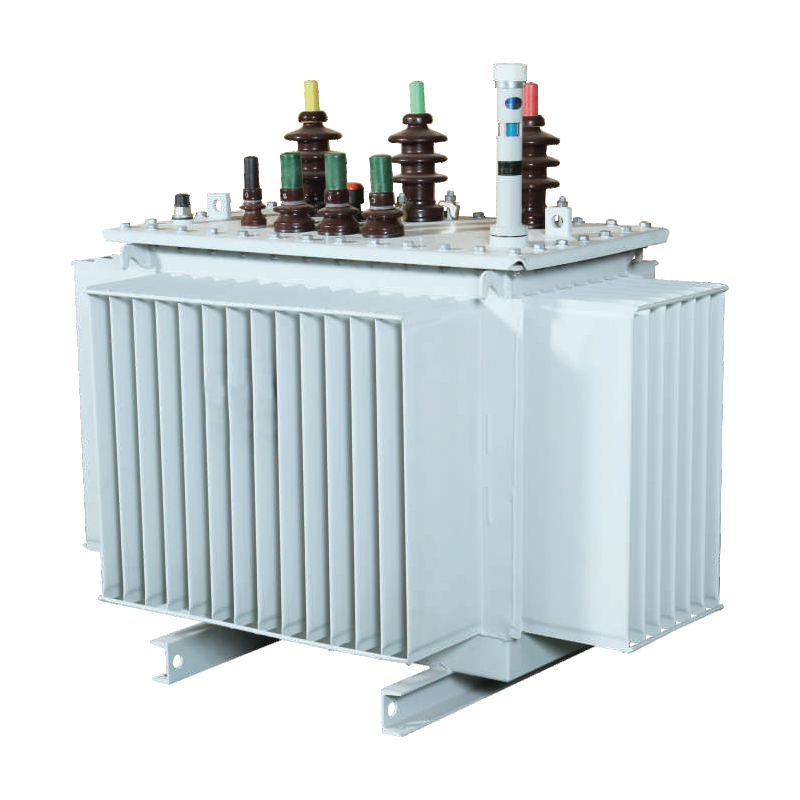

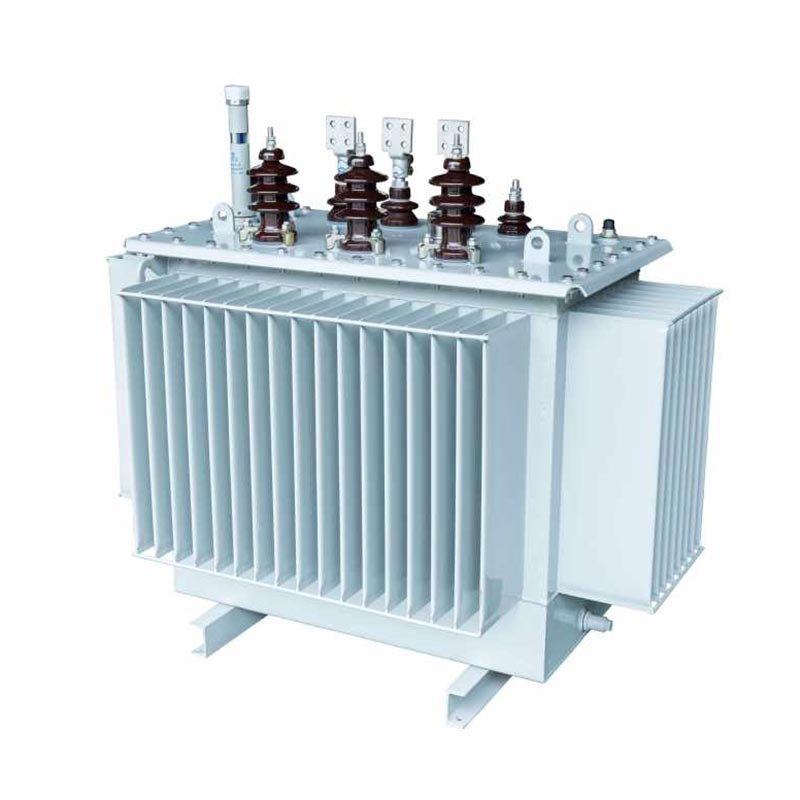

3-Phasen-Onan-Verteilungstransformator

Der USUNE 3-Phasen-Onan-Verteilungstransformator (ONAN) wird unabhängig von USUNE, a., entwickelt und hergestellt Professioneller Hersteller, der Forschung und Entwicklung, Produktion und Vertrieb integriert. Es ist speziell auf die Leistung ausgelegt Verteilungsbedürfnisse moderner städtischer und ländlicher Gebiete sowie von Industrie- und Bergbauunternehmen, Lösung von Problemen wie z geringer Wirkungsgrad, hoher Energieverbrauch und schlechte Stabilität herkömmlicher Transformatoren. Das Produkt wird hergestellt in der standardisierten USUNE-Fabrik, wobei wir uns auf ein strenges Qualitätskontrollsystem verlassen, um sicherzustellen, dass jedes Ausrüstungsteil funktioniert erfüllt internationale Industriestandards und kann unter verschiedenen rauen Betriebsbedingungen stabil arbeiten.

Der 3-Phasen-Onan-Verteilungstransformator verwendet einen dreidimensional gewickelten Kern mit einem gleichseitigen Dreieck Anordnung, wodurch Luftspalte im Magnetkreis eliminiert werden, was zu engeren und möglichst kurzen Wicklungen führt Länge des dreiphasigen Magnetkreises. Die Querschnittsfläche der Kernsäule ist nahezu kreisförmig und optimiert so die Magnetkreisstruktur, Reduzierung des Energieverbrauchs und des Betriebsgeräuschs, Erzielung eines Dreiphasengleichgewichts und Reduzierung der Komponenten der dritten Harmonischen und Schaffung der Grundlage für eine effiziente und stabile Stromversorgung.

Dieses Produkt eignet sich für die Modernisierung städtischer und ländlicher Stromnetze sowie für Industrie- und Bergbauunternehmensszenarien Lässt sich perfekt mit modularen und vorgefertigten Umspannwerken kombinieren und bietet zuverlässige Unterstützung bei der Stromversorgung. Als Als professioneller Lieferant von Energieausrüstung verfügt USUNE über umfassende Erfahrung in Forschung und Entwicklung sowie in der Herstellung und kann diese bereitstellen maßgeschneiderte Lösungen entsprechend den Kundenbedürfnissen.

Kernproduktfunktionen

1. Kern

Der 3-Phasen-Onan-Verteilungstransformator verwendet hochwertige kornorientierte Siliziumstahlbleche mit ausgezeichneter Qualität magnetische Permeabilität und geringe Verluste; Um dies zu gewährleisten, wird eine deutsche GEORG-Querschneidemaschine mit 45°-Nahtschnitt verwendet Kernpräzision und Reduzierung der magnetischen Leckage; Die Siliziumstahlbleche werden mehrstufig kreisförmig gefaltet Querschnitte, Optimierung des Magnetkreises, Reduzierung von Lärm und Stromverbrauch sowie Verbesserung der Energie Effizienz.

2. Spulen

Die Hochspannungsspule ist zylindrisch, während die Niederspannungsspule zylindrisch oder folienartig ist, was eine effektive Verbesserung bewirkt Kurzschluss- und Blitzschlagfestigkeit. Das Spulendesign ist rational und weist einen einheitlichen Magnetkreis auf Verteilung, reduziert lokale Überhitzung, verlängert die Lebensdauer und sorgt für einen stabilen Betrieb.

3. Öltank

Hergestellt aus hochwertigem, präzisionskaltgewalztem Stahlblech, hergestellt unter Verwendung des deutschen GEORG-Wellöltanks Produktionslinie und sorgt für strukturelle Festigkeit und Abdichtung. Die Oberfläche ist mit einer Korrosionsschutzbeschichtung versehen, Geeignet für raue Umgebungen wie petrochemische Anlagen und erfüllt die Anforderungen des Umweltschutzes. Die Die gewellte Struktur kombiniert Wärmeableitung und Anpassungsfähigkeit an die thermische Ausdehnung und Kontraktion des Öls, während die Das abgedichtete Design verlangsamt die Ölalterung und verlängert die Lebensdauer des Transformators.

4. Isolationsstruktur

Der 3-Phasen-Onan-Verteilungstransformator verfügt über eine Isolationsstruktur der Klasse A mit hervorragender Isolierung Leistung, beständig gegen Hochspannungsstöße. Die Hoch- und Niederspannungsspulen sind angeordnet konzentrisch, und der Spulenabstand verwendet eine Papphülse mit einem kleinen Ölspalt, um die Isolationsleistung zu verbessern, verhindern Kurzschlüsse und sorgen für einen sicheren und stabilen Betrieb.

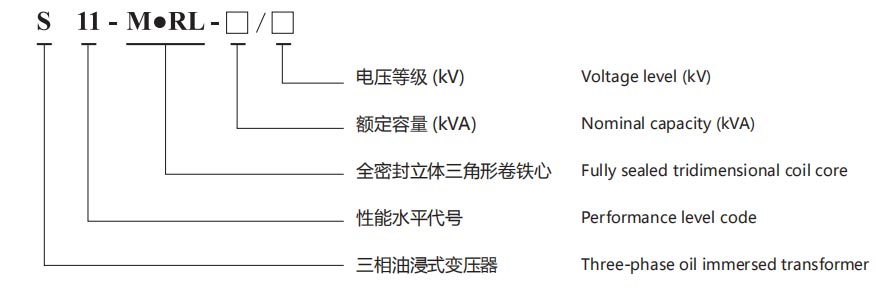

Produktmodell

Der 3-Phasen-Onan-Verteilungstransformator (ONAN) von USUNE deckt drei Spannungsebenen ab: 10 kV, 20 kV und 36 kV verschiedene Anforderungen an die Stromverteilung. Es kann entsprechend der tatsächlichen Last des Kunden, den Kernspezifikationen usw. angepasst werden. und Installationsszenario und bietet flexible Lösungen.

Produkttyp

Wirtschaftliche Vorteile und Energieeinsparung

1. Stromkosten (RMB/Jahr) = [Leerlaufverlust (kW) + Lastverlust (kW) × (durchschnittliche Lastrate)²] × 365 (Tage) × 24 (Stunden) × Strompreis
2. CO2-Emissionen = [Leerlaufverlust (kW) + Lastverlust (kW) × (durchschnittliche Lastrate)²] × 365 (Tage) × 24 (Stunden) × Emission Faktor (kg-CO₂/kWh)

Die Leerlauf- und Lastverluste des Produkts sind deutlich geringer als bei herkömmlichen Transformatoren und reduzieren sich erheblich Stromkosten und CO2-Emissionen der Nutzer. Als in China verwurzelter Hersteller hält USUNE an dem Konzept der Grünen fest Entwicklung, optimiert kontinuierlich das Produktdesign und fördert die nachhaltige Entwicklung der Energiewirtschaft.

Anwendungsszenarien

1. Modernisierung städtischer und ländlicher Stromnetze: Verbessert die Stabilität und Effizienz des Stromnetzes und löst Probleme von unzureichende Stromversorgung und hoher Energieverbrauch.

2. Industrie- und Bergbauunternehmen: Erfüllt die Nachfrage nach leistungsstarker, stabiler Stromversorgung und widersteht rauen Umgebungsbedingungen Umgebungen und stellt den Betrieb der Produktionsanlagen sicher.

3. Modulare und vorgefertigte Umspannwerke: Kompakte Struktur, bequeme Installation und Wartung, Reduzierung der Fläche Fläche und Baukosten.

Technische Parameter

Dreiphasiger 10-kV-Ölverteilungstransformator der Serie S11

Hinweis: Für Transformatoren mit einer Nennleistung von 500 kVA und weniger beträgt der Lastverlust über der Rampe in der Tabelle anwendbar auf der Dyn11 Verbindungsgruppe, und der Lastverlust unterhalb der Rampe gilt für die Yyn0-Verbindungsgruppe.

Dreiphasiger 10-kV-Verteilungstransformator der S13-Serie in Öl getaucht

Dreiphasiger 10-kV-Ölverteilungstransformator der Serie S14

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQs

1. Sind Sie eine Fabrik oder ein Handelsunternehmen?

Im Werk können wir garantieren, dass unser Preis angemessen und wettbewerbsfähig ist.

2. Wann kann ich den Preis haben?

Normalerweise erstellen wir Ihnen innerhalb von 24 Stunden nach Eingang Ihrer Anfrage ein Angebot.

3. Können wir unser Logo und unseren Firmennamen auf Produkte drucken?

Ja, natürlich akzeptieren wir OEM.

4. Wie lange ist die Vorlaufzeit?

Die Lieferzeit hängt von den bestellten Mengen ab und beträgt normalerweise 15 bis 20 Tage nach Zahlungseingang.

5. Wie läuft Ihr Qualitätskontrollprozess ab?

Alle Produkte werden, angefangen beim Zubehör, überprüft und vor dem Verlassen routinemäßigen Tests unterzogen unsere Fabrik.

6. Wie können Qualitätsprobleme nach dem Verkauf gelöst werden?

Machen Sie Fotos oder Videos der Qualitätsprobleme und senden Sie sie uns zur Überprüfung und Bestätigung. Wir werden dann eine Lösung finden Zufriedene Lösung für Sie innerhalb von 1-3 Tagen.

7. Wie lange ist die Garantiezeit?

12 Monate ab Versanddatum.

8. Warum sollten Sie sich für uns entscheiden?

● Wir sind seit mehr als 14 Jahren auf diesem Gebiet spezialisiert und verfügen über ein erfahrenes Forschungs- und Entwicklungsteam, das die Konstruktion übernimmt und Entwicklungsarbeit für jedes Projekt basierend auf den speziellen Anforderungen des Kunden.
● Wir haben ein äußerst strenges QC-Verfahren von den Komponenten bis zum fertigen Produkt.
● Stabiler Produktionszeitraum innerhalb von 15–20 Tagen.
● Wir verfügen über vollständige Testberichte für Produkte.
● Ein-Schritt-Lösung bereitgestellt.
