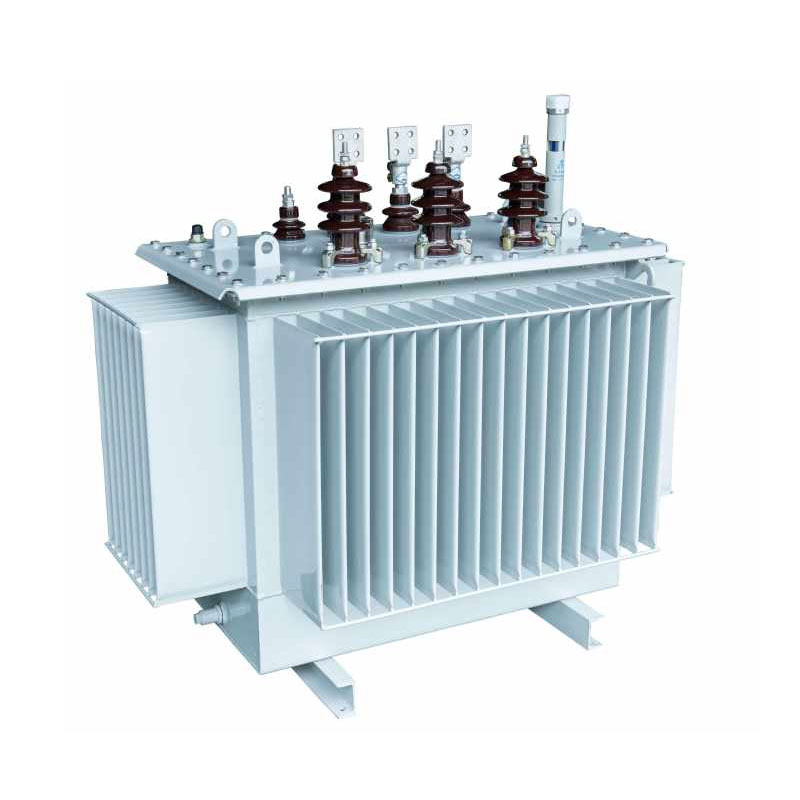

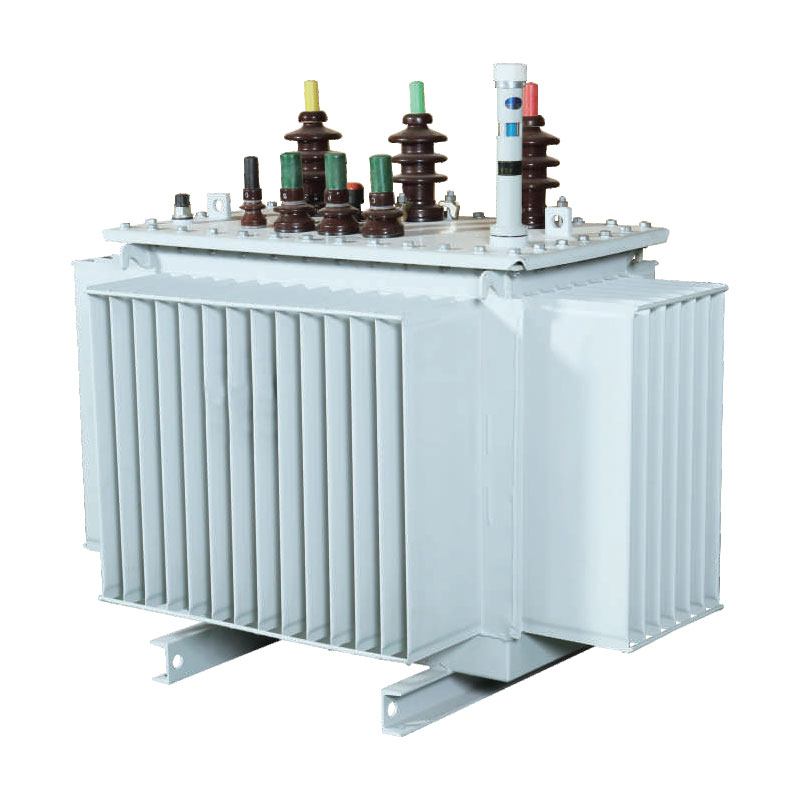

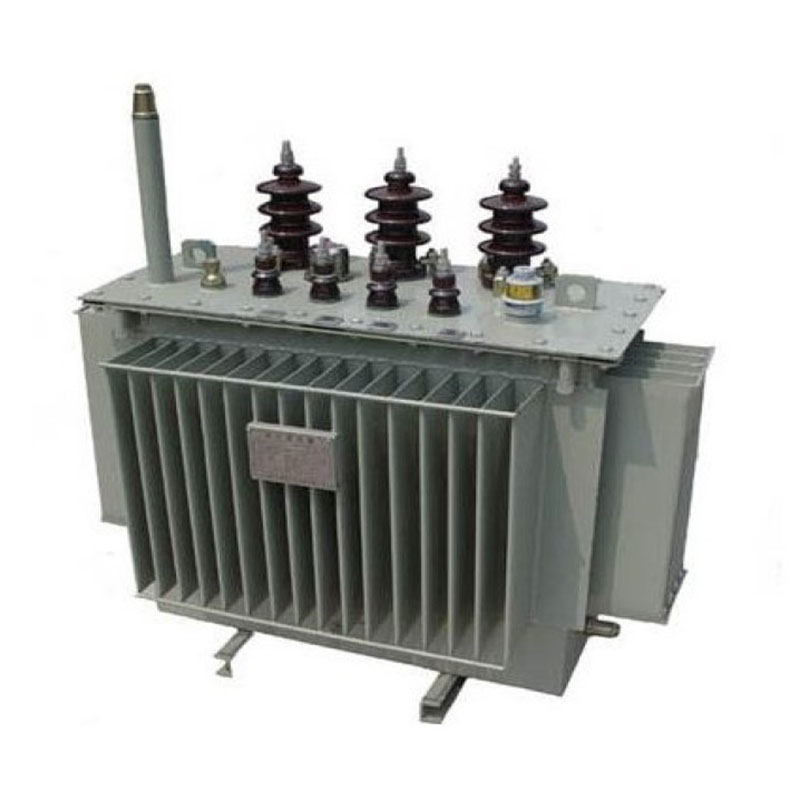

Selbstgekühlter 630-kVA-Öltransformator

Dieser selbstgekühlte 630-kVA-Öltransformator repräsentiert eine neue Generation der Hochleistungsverteilung Transformatoren. Sein Kern nutzt ein 3D-Wunddesign, das auf einer gleichseitigen Dreieckskonfiguration basiert und so die kürzeste Länge gewährleistet und magnetische Pfade gleicher Länge für alle drei Phasen ohne Luftspalte, während der Kernsäulenquerschnitt nähert sich einem Kreis an. Im Vergleich zu herkömmlichen Geräten werden Verluste und Geräusche wirksam reduziert und präzise Ergebnisse erzielt Dreiphasengleichgewicht, unterdrückt dritte Harmonische und bietet eine deutlich optimierte elektrische Leistung.

Das Gerät unterstützt Spannungspegel von 10 kV, 20 kV und 36 kV und verfügt über eine in Öl getauchte Selbstkühlungsmethode, die keinen Strom benötigt Externe Kühlausrüstung, die eine einfache Bedienung und Wartung sowie eine starke Anpassungsfähigkeit an verschiedene Arbeiten gewährleistet Bedingungen. Es wird häufig in städtischen und ländlichen Netzen, Industrie- und Bergbauunternehmen sowie integrierten Umspannwerken eingesetzt Anwendungen. Unterstützt durch eine ausgereifte Lieferkette bietet Usune – ein zuverlässiger Lieferant von Energieausrüstung – standardisierte, hochwertige Produkte und umfassende Supportleistungen für globale Kunden.

Kernstrukturmerkmale und technische Vorteile

1. Hochpräziser, verlustarmer Kern

Der Kern besteht aus hochpermeablen kornorientierten Siliziumstahlblechen, die mit importiertem GEORG verarbeitet werden Querschneideausrüstung und eine nahtlose 45°-Spleißtechnik zur vollständigen Eliminierung von Luftspalten im Magnetkreis. Die Die Bleche werden zu einem mehrstufigen kreisförmigen Querschnitt geformt, wodurch der magnetische Widerstand im Leerlauf deutlich reduziert wird Verluste und Betriebsgeräusche. Dieses Design löst Probleme, die bei herkömmlichen Transformatoren auftreten, beispielsweise bei Dreiphasentransformatoren Unwucht und hohe Verluste – und sorgen so für einen langfristig verbrauchsarmen Betrieb.

2. Hochfeste, schlagfeste Spulenstruktur

Die Hochspannungswicklung verfügt über eine zylindrische Struktur, während die Niederspannungswicklung eine Auswahl zwischen beiden bietet Zylinder- und Folienkonfigurationen für spezifische Betriebsbedingungen. Dieses Design optimiert den magnetischen Fluss Verteilung, wodurch die Widerstandsfähigkeit des Geräts gegenüber Kurzschlüssen und Blitzüberspannungen effektiv erhöht wird verhindert eine lokale Überhitzung. Es gewährleistet eine überragende Betriebsstabilität und Störfestigkeit Geeignet für komplexe Umgebungen wie Industriestandorte und Stromnetze im Freien.

3. Korrosionsbeständiger, langlebiger Wellöltank

Der Tank wird aus präzisionskaltgewalztem Stahl mithilfe einer speziellen Welltank-Produktionslinie hergestellt verfügt über eine korrosionsbeständige Oberflächenbeschichtung, die es ihm ermöglicht, rauen Bedingungen wie Öleinwirkung usw. standzuhalten chemische Korrosion. Das gewellte Design kombiniert effiziente Wärmeableitung mit adaptiver Verformung Fähigkeiten; Es gleicht die thermische Ausdehnung und Kontraktion des Isolieröls aus und sorgt für eine vollständige Luft Die Dichtung verlangsamt die Ölalterung und verlängert die Lebensdauer der Anlage erheblich.

4. Hochsichere Isolationsstruktur

Der selbstgekühlte 630-kVA-Öltransformator verfügt über eine Isolationsstruktur der Klasse A mit konzentrischen Hoch- und Tiefleitern Niederspannungswicklungen. Bei der Isolierung zwischen den Spulen handelt es sich um eine Verbundkonstruktion, bei der Papphülsen mit kleinen Hülsen kombiniert werden Ölspalten – um eine hohe Durchschlagsfestigkeit und hervorragende Dichtleistung zu gewährleisten. Dieses Design mildert wirksam Sicherheitsrisiken wie Leckagen, Kurzschlüsse und Isolationsausfälle, unterstützt einen 24-Stunden-Dauerbetrieb und entspricht den nationalen Stromsicherheitsstandards.

Produkttyp

Energieeinsparung und wirtschaftliche Nutzenanalyse

Der selbstgekühlte 630-kVA-Öltransformator bietet außergewöhnliche Möglichkeiten zur Energieeinsparung und Kohlenstoffreduzierung. Standardisierte Formeln ermöglichen die genaue Berechnung der jährlichen Stromkosten und CO2-Emissionen datengesteuerte Unterstützung für unternehmensweite Energieeffizienz-Upgrades und Kostenmanagement. Die Kernformeln lauten wie folgt:

1. Jährliche Stromkostenformel: Jährliche Stromkosten (CNY/Jahr) = [Leerlaufverlust (kW) + Lastverlust (kW) × (Durchschnitt). Lastfaktor)²] × 365 × 24 × Strompreis
2. Jährliche CO₂-Emissionsformel: Jährliche Kohlenstoffemissionen (kg) = [Leerlaufverlust (kW) + Lastverlust (kW) × (Durchschnittliche Last). Faktor)²] × 365 × 24 × Kohlenstoffemissionsfaktor (kg-CO₂/kWh)

Im Vergleich zu herkömmlichen, veralteten Transformatoren weist dieses Produkt deutlich geringere Leerlauf- und Lastverluste auf Reduzierung der Stromkosten und CO2-Emissionen im Einklang mit der Ökostrom-Upgrade-Politik. Es bietet hohe Kosteneffizienz für einen langfristigen Betrieb und eine kurze Amortisationszeit, die sowohl einen wirtschaftlichen als auch einen ökologischen Mehrwert bietet.

Technische Parameter

Dreiphasiger 10-kV-Ölverteilungstransformator der Serie S11

Hinweis: Für Transformatoren mit einer Nennleistung von 500 kVA und weniger beträgt der Lastverlust über der Rampe in der Tabelle anwendbar auf der Dyn11 Verbindungsgruppe, und der Lastverlust unterhalb der Rampe gilt für die Yyn0-Verbindungsgruppe.

Dreiphasiger 10-kV-Verteilungstransformator der S13-Serie in Öl getaucht

Dreiphasiger 10-kV-Ölverteilungstransformator der Serie S14

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

Anwendungsfälle aus der Praxis

1. Projekt zum Ausbau städtischer und ländlicher Netze

Bei einem ländlichen Netzausbauprojekt in Zhejiang wurden veraltete, verlustbehaftete Geräte schubweise ausgetauscht. Adressierung Probleme wie erhebliche Lastschwankungen, dreiphasige Unsymmetrie und übermäßige Oberschwingungen sind dies Produkt – das die Vorteile eines 3D-gewickelten Kerns zur Spannungsstabilisierung und -balance nutzt – grundlegend verbessert Qualität der Stromversorgung. Feldmessungen ergaben eine Reduzierung des Leerlaufverlusts pro Einheit um über 30 % und einen Rückgang um 40 % die Ausfallrate der Stromversorgung für das Verteilungsgebiet. Das Gerät eignet sich gut für komplexe ländliche Einsätze Bedingungen und erleichtert energieeffiziente Netzausbauten.

2. Projekt Ladestation für Schwerlast-Lkw

Eine Ladestation für Schwerlast-Lkw in Suzhou setzte zur Unterstützung mehrere Einheiten dieses Transformatormodells ein Vorgänge mit häufigem Starten/Stoppen von Ladesäulen und plötzlichen Lastwechseln. Mit hervorragender Hitze Ableitungsleistung (Öl-Selbstkühlung), der Transformator behält eine stabile und kontrollierbare Spule bei Temperaturen im Volllastbetrieb ohne überhitzungsbedingte Auslösungen. Dies gewährleistet einen unterbrechungsfreien Betrieb rund um die Uhr Stationsbetrieb, wodurch die mit Wartung und Ausfallzeiten verbundenen Kosten effektiv gesenkt werden.

FAQ

F1: Welche Spannungsniveaus und Anwendungsszenarien sind mit dem selbstgekühlten 630-kVA-Ölbad von Usune kompatibel? Transformator?

Das Produkt unterstützt alle gängigen Hochspannungsnennwerte (10 kV, 20 kV und 36 kV) und ist für Anwendungen geeignet wie städtische und ländliche Netzausbauten, Stromverteilung in Industrie und Bergbau, Ladestationen usw vorgefertigte oder modulare Umspannwerke. Es verfügt über ein lüfterloses, in Öl getauchtes, selbstkühlendes Design, das für den Außenbereich geeignet ist Installation; Es ist beständig gegen extreme Temperaturen, Staub und leichte Korrosion und bietet eine außergewöhnliche Anpassungsfähigkeit an verschiedene Betriebsbedingungen.

F2: Was sind die konkreten Energiesparvorteile dieses Transformators und wie senkt er die Kosten?

Das wichtigste Energiesparmerkmal des Produkts ist seine lückenlos gewickelte 3D-Kernstruktur, die den magnetischen Strom deutlich senkt Stromkreis-, Leerlauf- und Lastverluste, während harmonische und wärmebedingte Verluste effektiv reduziert werden. Unter Standard Betriebsbedingungen reduziert es den Gesamtenergieverbrauch um 20–30 % im Vergleich zu herkömmlichen Geräten der gleiche Kapazität. Dies führt zu erheblichen Einsparungen bei den jährlichen Stromkosten und reduzierten CO2-Emissionen mit umweltfreundlicher Energiepolitik und der Bereitstellung herausragender langfristiger wirtschaftlicher Vorteile.

F3: Welche Vorteile ergeben sich im Hinblick auf die Lebensdauer der Geräte sowie den täglichen Betrieb und die Wartung (O&M)?

Die Ausrüstung nutzt einen luftisolierten Wellöltank und korrosionsbeständige Isoliermaterialien der Klasse A verzögern die Alterung des Öls und des Geräts erheblich und führen so zu einer längeren Lebensdauer als standardmäßig Transformatoren. Es zeichnet sich durch eine geringe Ausfallrate und eine hohe Widerstandsfähigkeit gegenüber Stößen und Störungen aus. Routinewartung erfordert lediglich regelmäßige Kontrollen des Ölstands und des Isolationsstatus, was Betrieb und Wartung einfach und kostengünstig macht – ideal für Szenarien, die einen langfristigen, unterbrechungsfreien Betrieb erfordern.
