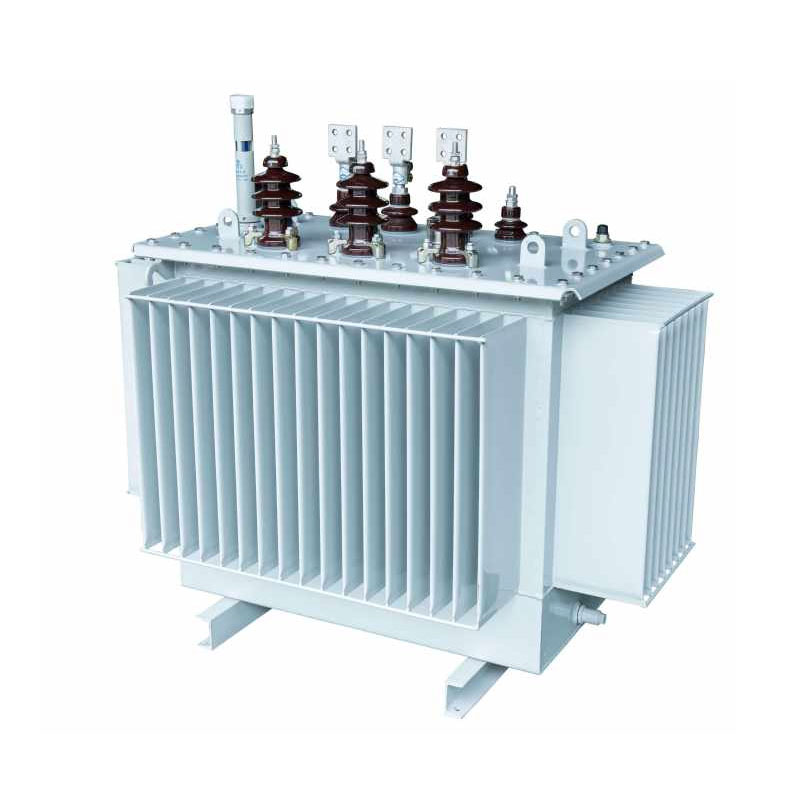

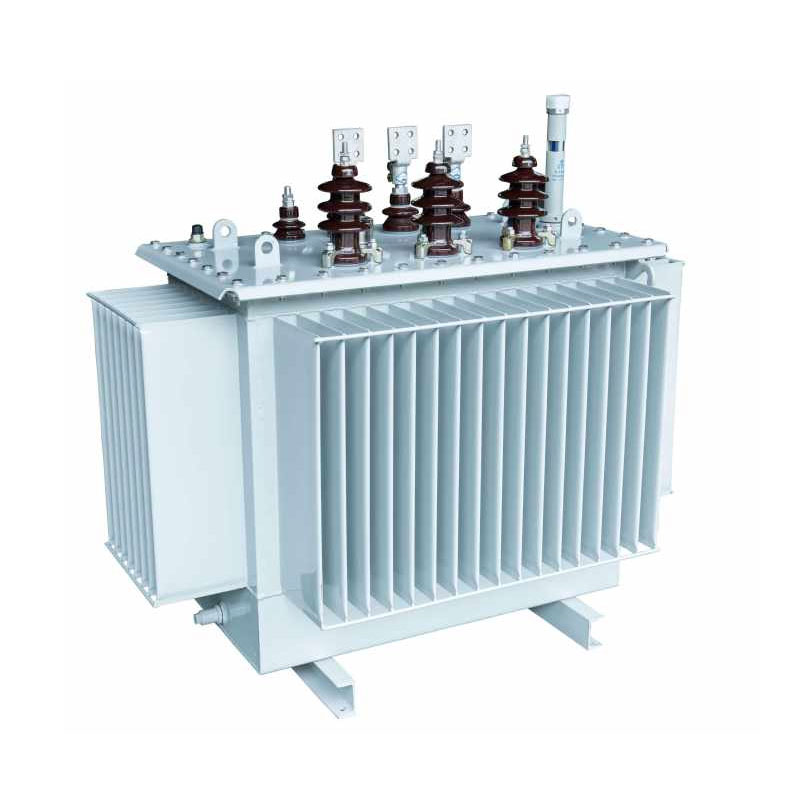

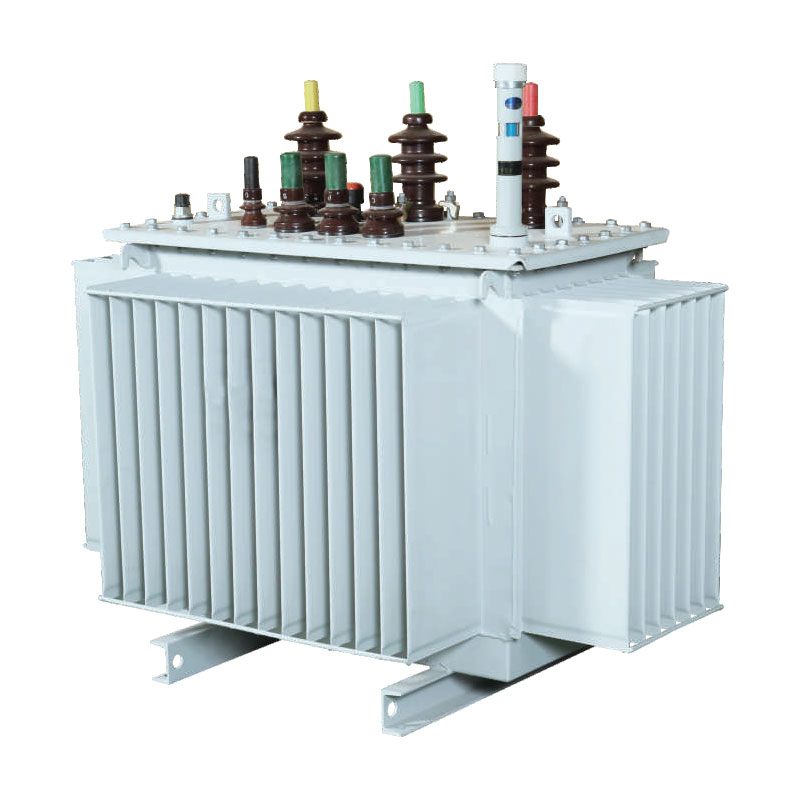

1600-kVA-Öl-Verteilungstransformator

Der 1600-kVA-Öl-Verteilungstransformator von Usune ist für die Behebung häufiger Probleme bei herkömmlichen Transformatoren optimiert B. hohe Verluste, übermäßiger Lärm, dreiphasige Unsymmetrie und schlechte Anpassungsfähigkeit an die Umgebung. Der Kern nutzt ein 3D-Wundlayout, das ein gleichseitiges Dreieck bildet; Der Magnetkreis ist lückenlos und besteht aus drei gleich langen magnetische Pfade, die im Abstand minimiert sind. Der Kernsäulenquerschnitt nähert sich deutlich einer Kreisform an Verbesserung der magnetischen Permeabilitätseffizienz, grundlegende Reduzierung von Leerlaufverlusten und Betriebsgeräuschen, wodurch präzise erreicht wird Dreiphasengleichgewicht und Abschwächung harmonischer Störungen.

Das Produkt eignet sich für 10-kV-, 20-kV- und 36-kV-Spannungsanwendungen und wird in standardisierten Anlagen präzisionsgefertigt und wird strengen, umfassenden Tests unterzogen. Es zeichnet sich durch stabile Leistung, starke Überlastfestigkeit und hohe Leistung aus Betriebssicherheit, was es zu einer idealen Wahl für die Integration mit vorgefertigten oder modularen Umspannwerken macht und zu einem bevorzugten Produkt wird Lösung für moderne Smart-Grid-Upgrades.

Kernstrukturmerkmale

1. Kernsystem

Der Kern besteht aus kornorientierten Siliziumstahlblechen mit hoher Permeabilität und geringem Verlust, die mit importiertem West verarbeitet werden Deutsche Georg-Querschneideausrüstung und eine 45°-nahtlose Spleißtechnik. Die Siliziumstahlbleche werden geformt in eine mehrstufige kreisförmige Querschnittsstruktur, wodurch Luftspalte im Magnetkreis vollständig eliminiert und reduziert werden Streuflussverluste, wodurch die Betriebsgeräusche und der Stromverbrauch im Leerlauf effektiv gesenkt werden. Der Gesamtkern Die Struktur ist kompakt und stabil mit hoher magnetischer Sättigungsbeständigkeit, was eine langfristige, reibungslose Ausrüstung gewährleistet Betrieb.

2. Wicklungsstruktur

Der 1600-kVA-Ölverteilungstransformator verwendet ein differenziertes Wicklungsdesign: die Hochspannungswicklung verfügt über eine zylindrische Struktur, während die Niederspannungswicklung sowohl zylindrische als auch folienartige Wicklungen unterstützt Konfigurationen. Durch diese Konstruktion wird die Kurzschluss- und Blitzfestigkeit des Geräts deutlich erhöht Schläge und verhindern so eine Spulenverformung oder Schäden durch Stromstöße. Die konzentrische Anordnung von Hoch- und Niederspannungsspulen optimieren die Verteilung des Magnetkreises und sorgen für eine gleichmäßigere Kraftübertragung umfassende Verbesserung der Gesamtbetriebseffizienz.

3. Tankstruktur

Der Tank wird aus hochpräzisem kaltgewalztem Stahl mithilfe einer speziellen Wellpappentank-Produktionslinie hergestellt. Seine Oberfläche ist mit einer Korrosionsschutzbeschichtung in petrochemischer Qualität versehen und bietet langfristige Beständigkeit gegen Öl und chemische Erosion, wodurch es für verschiedene raue Industrieumgebungen geeignet ist. Die gewellte Struktur dient a Doppelter Zweck: Es ermöglicht eine effiziente Wärmeableitung, um den Temperaturanstieg während des Volllastbetriebs zu stabilisieren Gleichzeitig wird die thermische Ausdehnung und Kontraktion des Transformatoröls ausgeglichen. Die vollständig versiegelte Struktur Isoliert das Gerät von der Luft, verlangsamt die Alterung des Isolieröls und verlängert die Lebensdauer des Geräts erheblich Lebensdauer.

4. Isolationsstruktur

Das Gerät verfügt über ein Isolationssystem der Klasse A, das sich durch hohe Durchschlagsfestigkeit und ausgezeichnete Eigenschaften auszeichnet Hochtemperaturbeständigkeit. Bei konzentrischer Anordnung der Hoch- und Niederspannungsspulen entsteht der Zwischenspulenspalt nutzt eine Verbundstruktur, die eine Papierrohrummantelung mit kleinen Ölspalten kombiniert, um den Innenraum zu optimieren Isolierungslayout und Beseitigung von „toten Zonen“ der Isolierung. Dies erhöht effektiv die Spannungsfestigkeit und Isolationsstabilität, verhindert dielektrische Durchschläge und Entladungsfehler und sorgt so für Sicherheit und Zuverlässigkeit Langzeitbetrieb.

Produkttyp

Wirtschaftliche Vorteile und Energieeinsparung/Emissionsreduzierung

Der 1600-kVA-Ölverteilungstransformator von Usune bietet eine hervorragende Energiesparleistung und reduziert die jährlichen Stromkosten und CO2-Emissionen für Benutzer erheblich. Die folgenden Kernformeln ermöglichen die genaue Quantifizierung des Betriebswerts der Ausrüstung:
1. Jährliche Stromkostenformel: Jährliche Kosten (CNY/Jahr) = [Leerlaufverlust (kW) + Lastverlust (kW) × (durchschnittlicher Lastfaktor)²] × 365 Tage × 24 Stunden × Strompreis
2. Kohlenstoffemissionsformel: Jährliche CO₂-Emissionen = [Leerlaufverlust (kW) + Lastverlust (kW) × (durchschnittlicher Lastfaktor)²] × 365 Tage × 24 Stunden × Kohlenstoffemissionsfaktor (kg-CO₂/kWh)
Im Vergleich zu herkömmlichen Transformatoren mit den gleichen Spezifikationen weist dieses Produkt geringere Leerlauf- und Lastverluste auf. Unter typischen industriellen Betriebsbedingungen mit einem durchschnittlichen Lastfaktor von 60 % erzielt dieses Gerät erhebliche Stromeinsparungen, wodurch die Energiekosten des Unternehmens direkt gesenkt und die CO2-Emissionen gesenkt werden. Es entspricht den Anforderungen der „Dual Carbon“-Richtlinie und schafft sowohl wirtschaftlichen als auch ökologischen Mehrwert für die Nutzer.

Technische Parameter

Dreiphasiger 10-kV-Ölverteilungstransformator der Serie S11

Hinweis: Für Transformatoren mit einer Nennleistung von 500 kVA und weniger beträgt der Lastverlust über der Rampe in der Tabelle anwendbar auf der Dyn11 Verbindungsgruppe, und der Lastverlust unterhalb der Rampe gilt für die Yyn0-Verbindungsgruppe.

Dreiphasiger 10-kV-Verteilungstransformator der S13-Serie in Öl getaucht

Dreiphasiger 10-kV-Ölverteilungstransformator der Serie S14

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

Anwendungsfall aus der Praxis

Als professioneller und zuverlässiger Lieferant von Energieausrüstung war der 1600-kVA-10-kV-Ölverteilungstransformator von Usune die richtige Wahl erfolgreich in einem Stadt-Land-Netzsanierungsprojekt in der Stadt Donghai, Lufeng, Guangdong eingesetzt. Die Installation Lokale Probleme im Zusammenhang mit unzureichender Stromkapazität und instabiler Versorgung wurden effektiv gelöst.

Vor der Modernisierung verfügte die traditionelle Verteilungsausrüstung des Gebiets nicht über ausreichende Kapazität; im Hochsommer Aufgrund der hohen Nachfrage kam es häufig zu Problemen wie Spannungsabfällen und überlastungsbedingten Auslösungen, die sich stark auf die Stromversorgung von Privathaushalten auswirkten Nutzung und Betrieb von Klein- und Kleinstunternehmen. Im Jahr 2026 leitete das örtliche Energieversorgungsamt einen Netzausbau ein Projekt. Nach einem mehrdimensionalen Vergleich der Produktleistung, der Energiesparfähigkeiten und des Betriebs Aufgrund der Stabilität entschieden sie sich für den hocheffizienten Ölverteilungstransformator von Usune.

Bei dem Projekt wurde ein vorgefertigtes Umspannwerk-Installationsmodell verwendet. Nach der Inbetriebnahme ist die Ausrüstung – gekennzeichnet durch Geringe Verluste, geringes Rauschen und eine hervorragende Dreiphasenbalance beseitigten effektiv die Engpässe bei der Stromversorgung in der Region. Das Gerät arbeitet unter Hochtemperatur- und Hochlastbedingungen im Sommer stabil ohne ungewöhnliche Geräusche oder Oberschwingungen Einmischung. Die gemessenen Daten zeigen, dass die Geräteverluste weitaus geringer sind als die von Standardtransformatoren nationale Benchmarks; Die jährlichen Netzstromkosten sanken um über 18 %, begleitet von einer Reduzierung der CO2-Emissionen. Diese stabile Stromversorgung gewährleistet eine zuverlässige Stromversorgung für die Bewohner und eine kontinuierliche Produktion für die lokale Verarbeitung Unternehmen und etablierte das Projekt als Maßstab für energiesparende Netzsanierungen im Osten Guangdongs.

FAQ

F1: Für welche Szenarien ist der 1600-kVA-Ölverteilungstransformator Usune geeignet?

Die Produktlinie deckt Spannungsebenen von 10 kV, 20 kV und 36 kV ab und bietet eine außergewöhnliche Anpassungsfähigkeit. Es ist in erster Linie Wird für den Ausbau des Stadt-Land-Netzes, die Stromverteilung für Industrie- und Bergbauunternehmen und den Einsatz in verwendet raue Industrieumgebungen wie Chemie- und Lebensmittelverarbeitungsbetriebe. Es ist kompatibel mit Fertigteilen Gehäusen und kombinierten Umspannwerken und erfüllt die hohen Anforderungen an die Stromversorgung in Szenarien wie dem Tunnelbau Projekte und große Gewerbekomplexe.

F2: Was sind die Hauptvorteile dieses Transformators im Vergleich zu herkömmlichen Produkten?

Im Vergleich zu herkömmlichen Transformatoren gleicher Leistung bietet dieses Produkt vier entscheidende Vorteile: erstens die 3D-Technologie Das gewickelte Kerndesign mit einem lückenlosen Magnetkreis führt zu geringeren Verlusten und reduziertem Rauschen. Zweitens, die optimierte Spulen- und Isolationsstruktur sorgen für überlegene Kurzschlussfestigkeit und erhöhte Betriebssicherheit; Drittens, die Der korrosionsbeständige Wellöltank in Industriequalität ist für raue Betriebsbedingungen geeignet und gewährleistet eine längere Lebensdauer; Und viertens unterdrückt der präzise Dreiphasenausgleich Oberwellen dritter Ordnung und sorgt so für mehr stabile Stromversorgungsqualität.

F3: Wie hoch sind die Lebensdauer und die langfristigen Wartungskosten des 1600-kVA-Ölverteilungstransformators?

Das Gerät verfügt über eine vollständig abgedichtete Öltankstruktur, die das Gerät von der Luft isoliert und so die Alterung verzögert des Isolieröls und ermöglicht eine Lebensdauer von über 20 Jahren. Mit einem ausgereiften, zuverlässigen Design und einem extrem Aufgrund der geringen Ausfallrate erfordert das Gerät keine häufige Wartung – lediglich regelmäßige Kontrollen des Ölstands und des Betriebs Lärm sind nötig. Im Vergleich zu herkömmlichen Transformatoren werden die damit verbundenen Arbeits- und Materialkosten erheblich reduziert mit Betrieb und Wartung und bietet über den gesamten Lebenszyklus hinweg eine hervorragende Wirtschaftlichkeit.
