Die metallgekapselte ausfahrbare AC-Schaltanlage KYN61-40.5 für den Innenbereich ist für den Einsatz konzipiert 40,5 kV, 50/60 Hz Dreiphasen-Wechselstrom-Stromverteilungssysteme. Übernahme von ABB standardisiertes Outline-Design und Mensch-Maschine-Schnittstellenkonzepte, dies Hochspannungsschaltanlagen kombinieren den bewährten KYN61-Schaltschrankaufbau mit Industrielles Erscheinungsbild im ABB-Stil und fortschrittliche Betriebssicherheitsfunktionen.
Entwickelt für zuverlässige Mittelspannungs-Stromverteilungsanwendungen Die Schaltanlage KYN61-40.5 bietet eine hervorragende mechanische und elektrische Festigkeit Leistung und Wartungskomfort für Umspannwerke, Kraftwerke usw Industrielle Energiesysteme.
Der Schrankkörper der Schaltanlage KYN61-40.5 ist hochwertig gefertigt Aluminium-Zink-beschichtete Stahlplatten, bearbeitet durch CNC-Biegetechnik. Die Die Struktur verwendet eine hochfeste Schraubmontagemethode ohne Schweißen, um sicherzustellen ausgezeichnete Gehäusesteifigkeit, Maßhaltigkeit und langfristige mechanische Stabilität.
Die Standardschrankmaße sind:

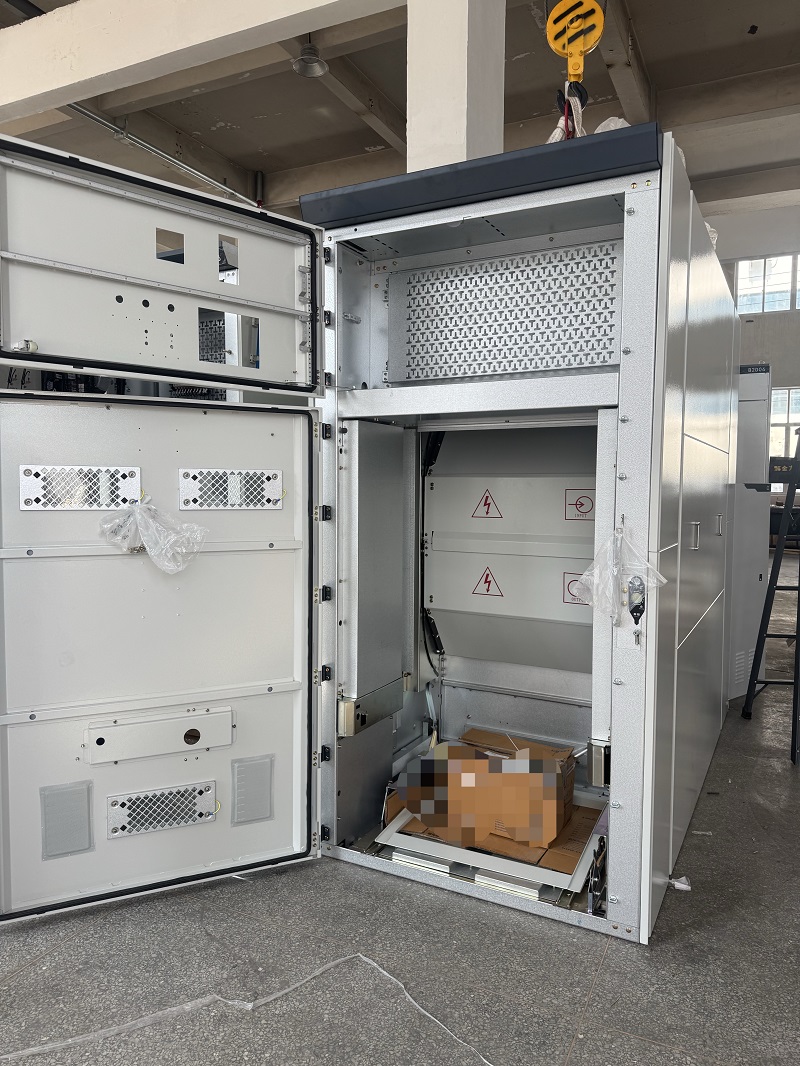

Das Gehäuse ist durch geerdete Metalltrennwände in vier unabhängige Trennwände unterteilt Fächer:
Jedes Fach verfügt über einen unabhängigen Druckentlastungskanal zur effektiven Druckentlastung Entlasten Sie den internen Lichtbogendruck und verbessern Sie die Betriebssicherheit.
Die Frontplatte der Schaltanlage KYN61-40.5 verfügt über ein integriertes Bediendesign. Das Sichtfenster des Instruments, der mechanische Bediengriff und die Position des Handwagens Anzeige, Verriegelungsmechanismus und Warnschilder sind übersichtlich und übersichtlich angeordnet organisiertes Layout, das es dem Bediener ermöglicht, den Gerätestatus schnell zu erkennen.
Optimierte Lüftungsgitter sorgen für eine effiziente Wärmeableitung bei gleichzeitiger Erhaltung ein sauberes und einheitliches Erscheinungsbild des Gehäuses. Die Schutzart des Gehäuses erreicht IP4X und die Schutzstufe ist IP2X, wenn die Tür des Leistungsschalterfachs geschlossen ist geöffnet.
Die Schaltanlage KYN61-40.5 ist vollständig kompatibel mit ABB HD4 und VD4-40.5 ausfahrbare Vakuum-Leistungsschalter sowie Schutzrelais der REF-Serie von ABB. Dies macht es zu einer idealen Lösung für Projekte, die ABB-kompatible Schaltanlagen erfordern Konfigurationen.
Der herausziehbare Handwagen verfügt über einen bodenmontierten Schraubenantriebsmechanismus. Bietet einen reibungslosen Betrieb und eine hervorragende Austauschbarkeit für den ABB-Vakuumkreis Unterbrecher. Das komplette Fünf-Präventions-Verriegelungssystem integriert mechanische und elektrische Sicherheitsschutzfunktionen gemäß ABB-Sicherheitslogikkonzepten.
Das Design, der Isolationsabstand, die mechanische Struktur und die elektrische Leistung der KYN61-40.5-Schaltanlage entsprechen internationalen Standards, einschließlich:
Die Schaltanlage unterstützt Projektanforderungen, einschließlich Temperaturanstiegstests, Kurzschlussfestigkeitstests und interne Lichtbogenklassifizierungstests machen es möglich Geeignet für anspruchsvolle Hochspannungs-Stromverteilungsanwendungen.
Die Schaltanlage verfügt über das Erscheinungsbild eines ABB-Schranks und einen standardisierten Betrieb Schnittstellendesign, das ein professionelles industrielles Erscheinungsbild bietet und bequem ist Betriebserfahrung.
Die verschraubte modulare Montagestruktur verbessert die Schranksteifigkeit und vereinfacht Installation und ermöglicht eine einfachere Wartung und zukünftige Erweiterung.
Geerdete Metalltrennwände schaffen getrennte Funktionsfächer und verbessern so die Leistung Dies gewährleistet die Sicherheit des Bedieners und sorgt für einen wirksamen Schutz vor internem Lichtbogendruck.
Die Schaltanlage ist speziell auf die 40,5-kV-Vakuum-Leistungsschalter von ABB abgestimmt und Schutzvorrichtungen, die eine hervorragende Austauschbarkeit und ein hervorragendes System bieten Integration.
Mit IP4X-Gehäuseschutz und fortschrittlichem Sicherheitsdesign ist der KYN61-40.5 Schaltanlagen eignen sich für Umspannwerke, Energieerzeugungsanlagen und die Industrie Anlagen und andere Mittelspannungsverteilungsprojekte.
Die Schaltanlage KYN61-40.5 wird häufig verwendet in:
Mit ABB-kompatiblem Design, robuster mechanischer Konstruktion und erweiterter Sicherheit Schutz und Einhaltung der IEC-Normen bietet die Schaltanlage KYN61-40.5 eine zuverlässige Lösung für die Anforderungen der Mittelspannungs-Energieverteilung. Es liefert lange Lebensdauer, bequeme Wartung und stabiler Betrieb für kritische Energie Anwendungen weltweit.
