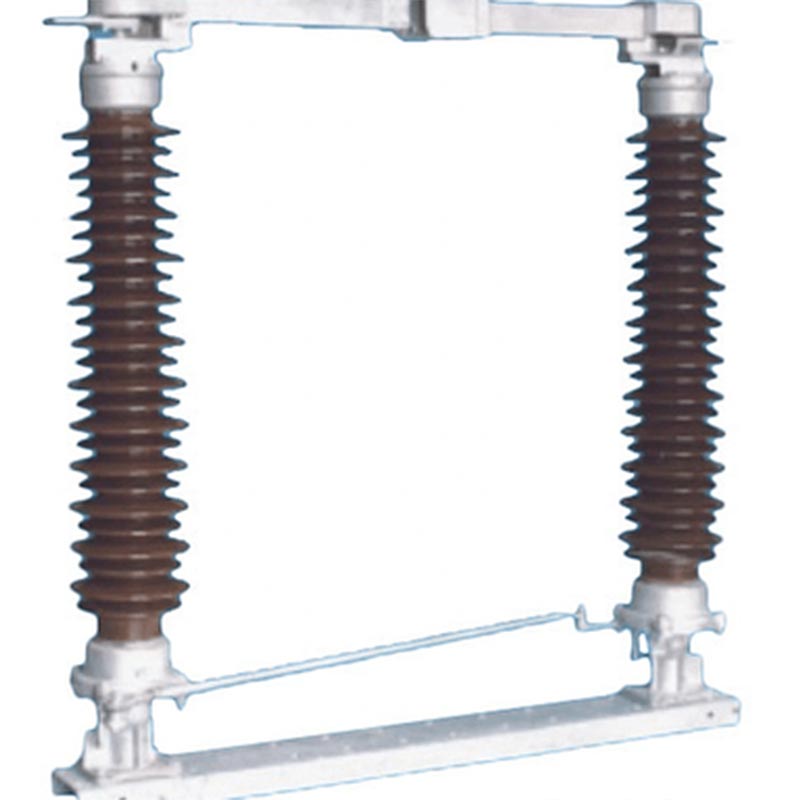

Trennschalter für Umspannwerke im Freien

Der Außen-Unterstations-Trennschalter der Usune GW4-Serie ist ein Kernprodukt, das unabhängig entwickelt und entwickelt wurde Hergestellt von Usune. Es ist für Wechselstromkreise mit einer Nennfrequenz von 50 Hz und einer Nennspannung von 35 kV geeignet 170 kV. Es wird hauptsächlich zum Öffnen und Schließen von Stromkreisen im Leerlauf verwendet und ist eine unverzichtbare Sicherheit Komponente in Energieübertragungs- und -verteilungssystemen. Es kann auch als Grundeinheit für derivative Produkte dienen in der gleichen Serie und bieten eine starke Erweiterbarkeit, um unterschiedlichen Projektanforderungen gerecht zu werden.

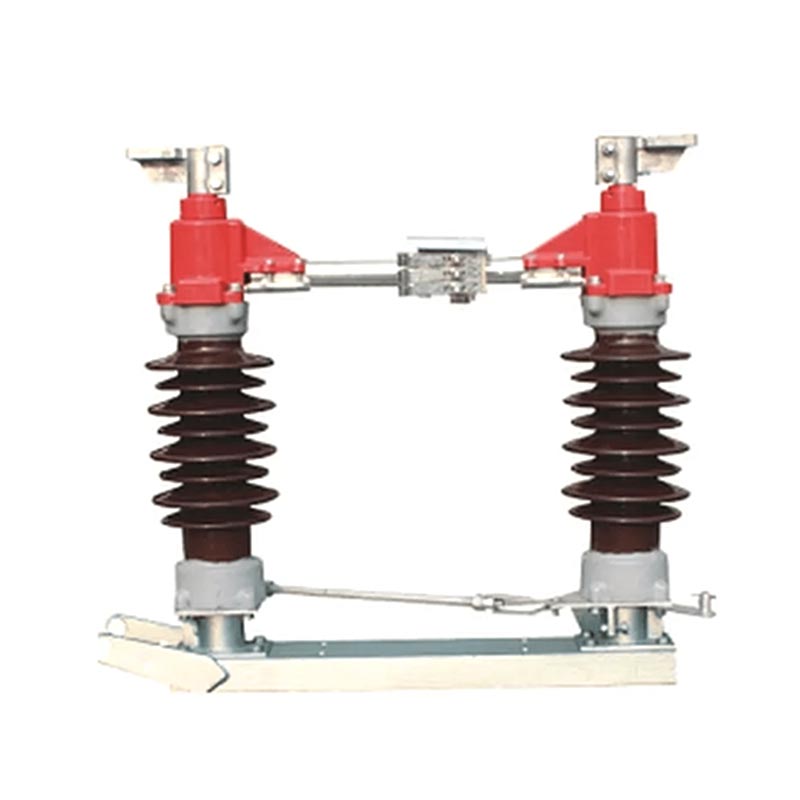

Der Trennschalter für Umspannwerke im Freien verfügt über eine horizontale Drehschaltstruktur mit stabiler Funktion mechanische Leistung, hohes Isolationsniveau, starke Verschmutzungsbeständigkeit und bequeme Installation und Wartung. Es isoliert effektiv Stromversorgungen, gewährleistet die Sicherheit der Wartung elektrischer Geräte und führt Schaltvorgänge ohne Last durch und eignet sich daher für verschiedene raue Außenumgebungen, z Höhe, niedrige Temperaturen und starke Verschmutzung.

Kernproduktfunktionen

1. Stromisolierung: Trennt die Geräte effektiv vom Stromnetz und gewährleistet so die Sicherheit der Wartung Personal und Ausrüstung;
2. Langfristige Belastbarkeit: Kann den Nennlaststrom über längere Zeiträume stabil führen und so eine kontinuierliche Stromversorgung gewährleisten Versorgung;
3. Leerlaufschaltung: Ermöglicht die Leerlaufschaltung von unbelasteten Leitungen und Transformatoren sowie die Sammelschienenschaltung Betrieb, der den flexiblen Anpassungsanforderungen des Stromnetzes entspricht;
4. Erdungsschutz: Kann je nach Bedarf mit einem Erdungsschalter konfiguriert werden, um eine zuverlässige Stromkreiserdung zu erreichen. die Betriebssicherheit weiter zu erhöhen.

Compliance-Standards

Um Produktqualität und Betriebssicherheit zu gewährleisten, hält sich die Usune GW4-Serie strikt an internationale Standards maßgebliche Normen, einschließlich IEC 62271-102 „Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter“ und IEC 60694 „Allgemeine technische Bedingungen für Hochspannungsschaltanlagen und -steuergeräte“. Die Fabrik implementiert a strenger Qualitätskontrollprozess. Jedes Produkt wird vor dem Verlassen des Hauses umfassenden Leistungstests unterzogen Werk, um sicherzustellen, dass alle Parameter den Standardanforderungen entsprechen.

Technische Produktparameter: Die Usune GW4-Serie umfasst mehrere Modelle wie GW4(A)-35(D)(W), GW4(A)-126(D)(W), und GW4(A)-170(D)(W), mit Nennströmen von 630 A bis 2500 A, geeignet für verschiedene Spannungsniveaus und Lasten Szenarien. Die wichtigsten technischen Parameter (Schlüsselindikatoren) sind wie folgt:

Darüber hinaus sind die Produkte mit den Handantrieben CS11, CS17D und CS14G sowie dem Elektroantrieb CJ2 ausgestattet Betriebsmechanismen. Die Konfiguration der Hilfsschalter wird je nach Mechanismustyp optimiert, um sicherzustellen, dass dies gewährleistet ist flexibler und zuverlässiger Betrieb.

Hauptproduktstruktur

1. Abgedichtetes Lagergehäuse

Doppelt abgedichtetes Design, die Wellenbaugruppe wird von zwei Radialkugellagern getragen und verhindert so effektiv das Eindringen von Feuchtigkeit, Staub und schädlichen Gasen.

2. Selbsttätiger Kontaktfinger

Der mittlere Kontakt verwendet einen selbsttätigen Kontaktfinger, sodass keine Feder erforderlich ist. Es verlässt sich auf sich selbst Elastizität zum Klemmen des Kontakts, wodurch ein stabiler Kontakt gewährleistet und die Wartungskosten gesenkt werden.

3. Ineinandergreifende Struktur

Der Hauptstromkreis und der Erdungsschalter sind mit einem Verriegelungsmechanismus ausgestattet, der sicherstellt, dass die Der Erdungsschalter kann nicht schließen, wenn der Hauptstromkreis geschlossen ist, und umgekehrt, wodurch Fehlbedienungen verhindert werden.

4. Flexible Verbindung

Der flexible Anschluss im Abgangssockel ist fest mit dem leitenden Stab und der Anschlussplatte verbunden. Ölfrei Selbstschmierende Lager sorgen für eine reibungslose Drehung und verlängern die Lebensdauer.

Kernfunktionen

1. Professionelles Design + Patentschutz

Usune verfügt über ein professionelles Forschungs- und Entwicklungsteam mit langjähriger Erfahrung in der Entwicklung elektrischer Hochspannungsgeräte. Die Die leitfähige Komponentenstruktur der GW4-Serie hat ein nationales Gebrauchsmusterpatent erhalten. Der Kontaktfinger verwendet a neues Material mit hoher Festigkeit, hoher Leitfähigkeit und hoher Elastizität, das Probleme wie Federkorrosion vermeidet, verringerte Klemmkraft aufgrund des Wärmeglühens und erhöhter Kontaktwiderstand.

2. Ausgereifte Leistung + zuverlässige Technologie

Die GW4-Serie ist seit vielen Jahren auf dem Markt und verfügt über ausgereifte Produktionstechnologie und stabile Leistung. Rotierende Komponenten zeichnen sich durch ein wartungsfreies Design aus und die Getriebeteile nutzen gepaarte Edelstahlstifte mit molybdändisulfidhaltigen Nylonbuchsen. Stahlbauteile werden feuerverzinkt, um eine glatte Oberfläche zu gewährleisten Betrieb und langfristiger Rostschutz.

3. Standardkonformität + strenge Qualitätskontrolle

Als professioneller Hersteller hält sich Usune in seinem Produktionsprozess strikt an internationale Standards. Die Die Fabrik verfügt über ein umfassendes Qualitätskontrollsystem, das den gesamten Prozess von der Rohstoffbeschaffung überwacht bis hin zur Produktmontage und -prüfung. Die Produkte haben zahlreiche maßgebliche Tests und Zertifizierungen bestanden Die Leistung ist in der Branche weithin anerkannt.

4. Zuverlässige Qualität + umfassender Service

Usune legt großen Wert auf die Kundenzufriedenheit und bietet umfassende Vorverkaufsberatung, Installationsanleitung usw Wartungsdienste nach dem Verkauf. Produkte haben eine lange Lebensdauer und geringe Wartungskosten sowie die Fabrik bietet umfassende After-Sales-Unterstützung, um Kundenanliegen auszuräumen.

Anwendungsumgebung

Der Trennschalter für Umspannwerke der Usune GW4-Serie für den Außenbereich ist für raue Außenumgebungen konzipiert starke Anpassungsfähigkeit an die Umwelt. Die Betriebsbedingungen müssen die folgenden Anforderungen erfüllen: Höhe nicht überschreiten 2000m; Umgebungstemperatur -40℃ bis +40℃; Windgeschwindigkeit nicht mehr als 34 m/s; seismische Intensität nicht mehr als 8 Grad; Glasurdicke nicht mehr als 10 mm; Abwesenheit von starkem Staub, chemischer Korrosion, starken Vibrationen usw brennbare/explosive Gefahren; und ein ebenes Installationsfundament. Wenn die Anwendungsumgebung des Benutzers die überschreitet Wenn die oben genannten Anforderungen erfüllt sind, kann mit Usune eine maßgeschneiderte Lösung ausgehandelt werden.

Anwendungsfall aus der Praxis

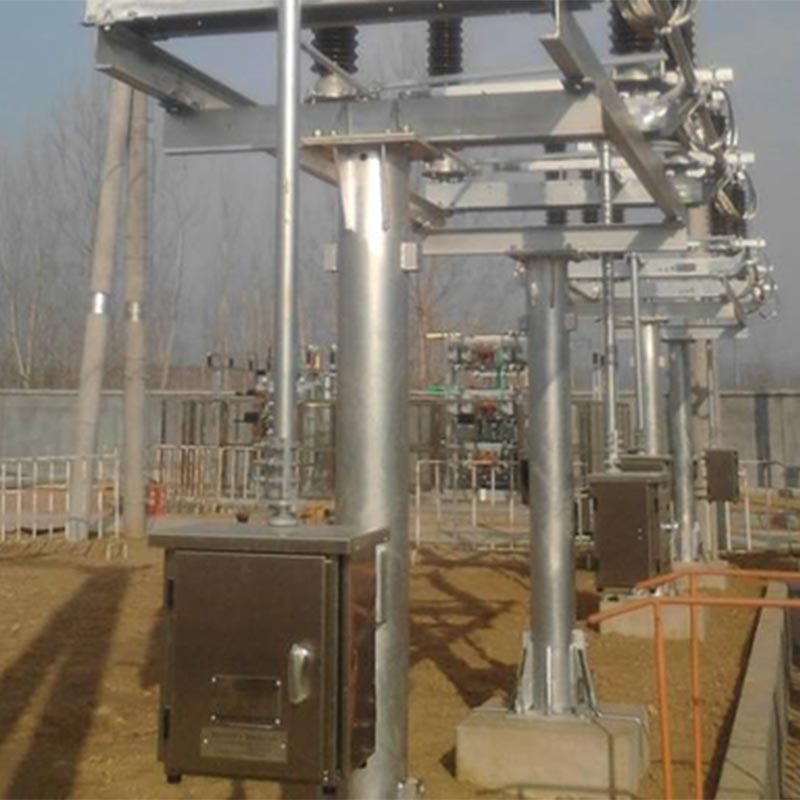

Projektname: 110-kV-Außenumspannwerk-Renovierungsprojekt in Nordchina

Projekthintergrund: Dieses Umspannwerk befindet sich in einer nordchinesischen Stadt, in der es strenge Winter gibt (mindestens Temperatur -35℃) und häufig starke Winde. Der ursprüngliche Trennschalter litt unter schlechter Untertemperatur Widerstand, instabiler Betrieb und hohe Wartungskosten. Nach umfassendem Vergleich das Projektteam hat sich für den Usune GW4-126(D)(W)/1250 Outdoor-Unterstations-Trennschalter entschieden. Usune lieferte ein komplettes Produkt Suite- und Installationsberatungsdienste.

Anwendungsergebnisse: Das Produkt funktionierte drei Jahre lang nach der Inbetriebnahme stabil und zeigte hervorragende Ergebnisse Kältebeständigkeit und Windbeständigkeit. Die Öffnungs- und Schließvorgänge sind flexibel und zuverlässig. Die Die selbstreinigende Kontaktfunktion verhindert wirksam Kontaktausfälle durch Staub- und Schneeansammlungen Das wartungsfreie Design reduziert den täglichen Wartungsaufwand der Umspannstation. Der Projektinhaber hoch würdigt die Leistung und den Kundendienst der Usune-Produkte und hat eine langfristige Zusammenarbeit unterzeichnet Vereinbarung mit Usune, in der das Unternehmen als designierter Hersteller für nachfolgende Umspannwerksrenovierungsprojekte benannt wird.

FAQ

F1: Was soll ich tun, wenn sich der Trennschalter der Usune GW4-Serie während des Gebrauchs nicht richtig öffnet oder schließt?

A1: Überprüfen Sie zunächst visuell, ob die Pleuelstange verformt ist, ob die Verbindung locker ist und ob die Klemme ist locker oder rutscht. Eine verformte Pleuelstange muss ersetzt werden; Lose Verbindungen und Klemmen müssen vorhanden sein mit einem Drehmomentschlüssel entsprechend dem im Handbuch angegebenen Drehmoment anziehen (siehe Tabelle 5). Wenn das Handbuch Wenn das Betriebsdrehmoment erheblich ansteigt, kann dies an ausgetrocknetem Schmiermittel an den rotierenden Teilen oder an Rost an den rotierenden Teilen liegen Wellenstift. Reinigen und schmieren Sie die rotierenden Teile, um einen reibungslosen Betrieb zu gewährleisten.

F2: Was sind die Wartungszyklen und wichtigsten Punkte für die Trennschalter der Usune GW4-Serie?

A2: Das Produkt ist so konzipiert, dass es wartungsfrei ist. Um dies sicherzustellen, wird jedoch eine regelmäßige Inspektion und Wartung empfohlen Langzeitstabiler Betrieb: Alle 2 Jahre sollte eine einfache Vor-Ort-Inspektion durchgeführt werden; wenn außer Betrieb, Die Wartung sollte alle 5 Jahre oder alle 2000 Betätigungen durchgeführt werden. Eine Generalüberholung sollte alle durchgeführt werden 10 Jahre oder alle 5000 Betätigungen. Zu den wichtigsten Wartungspunkten gehören: Überprüfung der Integrität mechanischer Teile und Isolatoren, Messen des Widerstands des Hauptleiterkreises, Überprüfen des festen Sitzes der Schrauben und Testen der Betriebszustand von Hilfsschaltern und elektrischen Verriegelungskomponenten.

Produktliefer- und Bestellanweisungen

1. Vollständigkeit der Produktlieferung: Jeder Trennschalter und Erdungsschalter der Usune GW4-Serie wird mitgeliefert Installationszubehör und der vom Benutzer bestellte Antrieb sowie ein Produktzertifikat, Installations- und Bedienungsanleitung sowie eine Zubehörliste, um eine reibungslose Installation und Verwendung zu gewährleisten.

2. Bestellhinweise: Bitte geben Sie bei der Bestellung Folgendes an: Produktmodell, Name, Nennstrom, Nennspannung, ob a Erdungsschalter ist konfiguriert (einfache Erdung/doppelte Erdung); Typ, Modell und Name des Betriebs Mechanismus; Stromversorgung und Nennspannung des elektromagnetischen Schlosses (falls vorhanden); Modell und Steuerspannung des elektrischer Antriebsmechanismus (falls vorhanden). Sollten besondere technische Unterlagen oder Montagezubehör erforderlich sein, Bitte bei der Bestellung angeben.

1. Fingerberührungsbasis
2. Fingerberührung
3. Magnetverschlussplatte
4. Bolzen
5. Kontakt
Abbildung 2 Schematische Darstellung dominanter elektrischer Kontaktpunkte

1. Statischer Kontaktkopf des Bodenmessers
2. Kontaktfinger
3. Positionierungsplatte
4. Bodenmesserrohr
Abbildung 3 Schematische Darstellung der Position des Erdungsrohrs und der Positionierungsplatte

Abbildung 4 Hebediagramm
