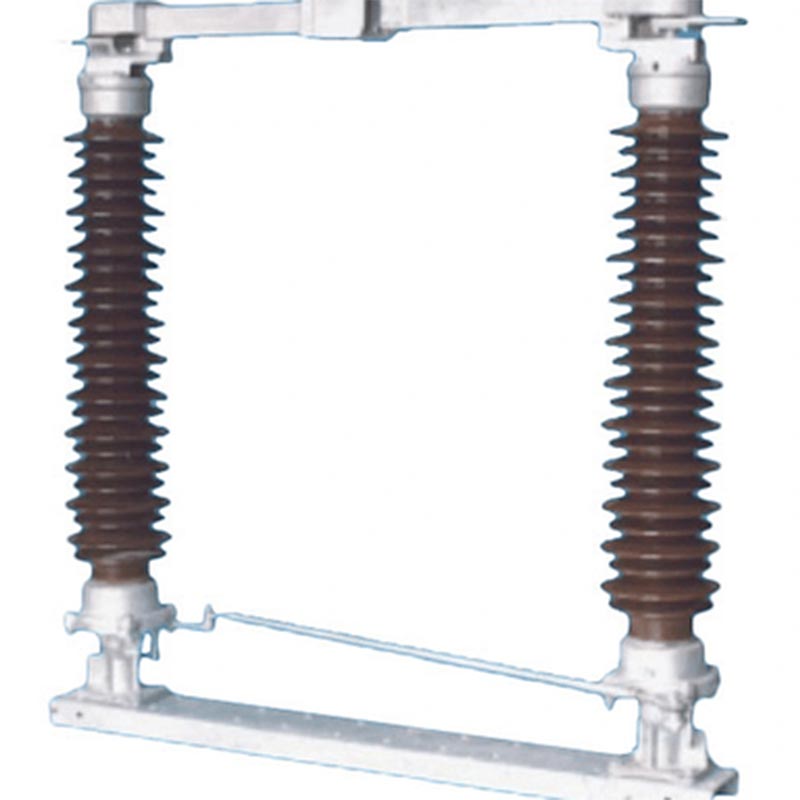

Der 110-kV-1250-A-2000-A-Trennschalter ist ein dreiphasiges Hochspannungs-Elektrogerät mit Wechselstrom und 50 Hz für den Außenbereich Nennspannung von 126 kV (110 kV-Ebene) und ein Nennstrom von 1250 A/2000 A. Es wird hauptsächlich zum Öffnen und Schließen verwendet Betrieb unter Leerlaufbedingungen, wobei Wartungsgeräte zuverlässig von stromführenden Leitungen isoliert werden und ein klarer Schutz gewährleistet wird sichtbarer Bruch.
Usune bietet als professionelle Fabrik, die auf die Forschung und Entwicklung sowie die Herstellung von Hochspannungsschaltanlagen spezialisiert ist Produkte für 110-kV-Hauptübertragungsstationen, die die Anforderungen für einen sicheren Betrieb des Stromnetzes erfüllen.

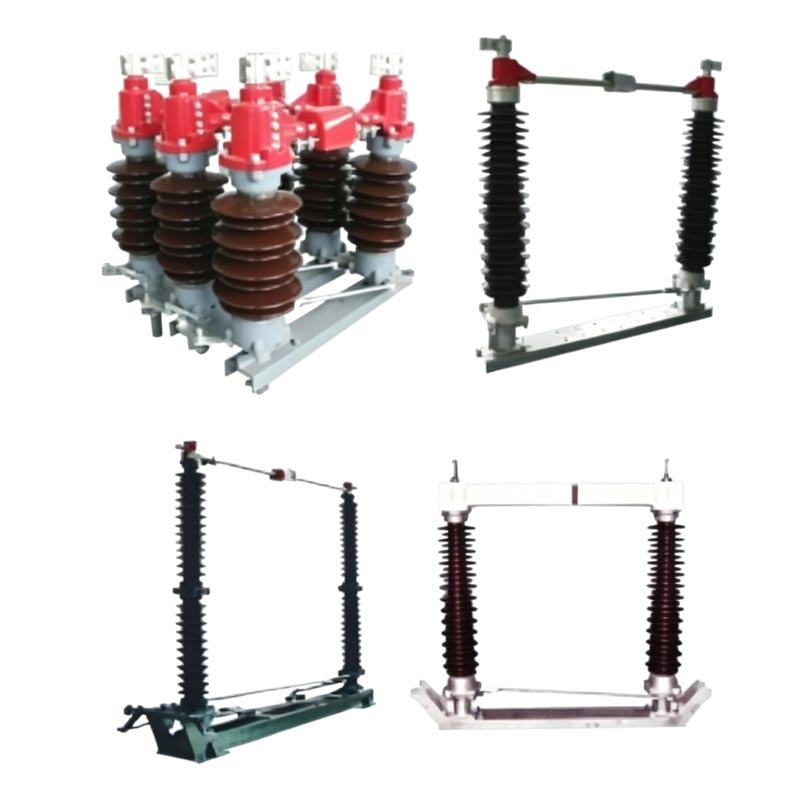

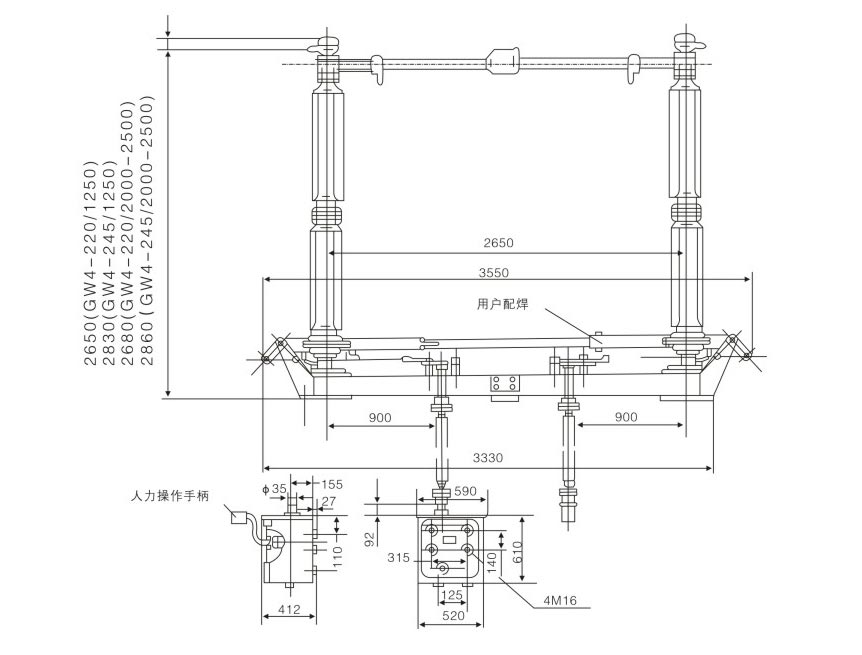

Jede Phase verfügt über zwei isolierte Säulen, die sich synchron horizontal um 90° drehen, um das Öffnen und Schließen zu ermöglichen; die Die Basis besteht aus feuerverzinktem Stahl mit abgedichteten Lagern, wodurch sie korrosionsbeständig und langlebig ist.
Die geteilten Hauptkontakte des 110-kV-1250-A-2000-A-Trennschalters bestehen aus versilbertem Kupfer geringer Übergangswiderstand, hohe Strombelastbarkeit und minimale Überhitzung im Langzeitbetrieb.
Modelle mit Erdungsschaltern sind mit zuverlässigen mechanischen Verriegelungen ausgestattet, die die Reihenfolge strikt einhalten „Hauptschalter offen → Erdungsschalter geschlossen; Erdungsschalter offen → Hauptschalter geschlossen“ wirksam verhindern Fehlbedienung.
Kann mit manuellen Mechanismen CS14G oder CS17G oder elektrischen Mechanismen CJ6B oder CJ11 konfiguriert werden und unterstützt lokale und lokale Mechanismen Fernbedienung.
| Parameter | GW4-126 (1250A) | GW4-126 (2000A) |
| Nennspannung | 126 kV (110-kV-Klasse) | 126 kV (110-kV-Klasse) |
| Nennstrom | 1250A | 2000A |
| Frequenz | 50Hz | 50Hz |
| Betriebstemperatur | -40°C ~ +40°C | -40°C ~ +40°C |
| Höhe | ≤ 2000m | ≤ 2000m |
| Standards | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Isolationsniveau | Klasse IV (Umweltschutz optional) | Klasse IV (Umweltschutz optional) |
| Kurzzeitstromfestigkeit | 31,5kA/4s | 31,5kA/4s |
| Spitzenstromfestigkeit | 80kA | 80kA |

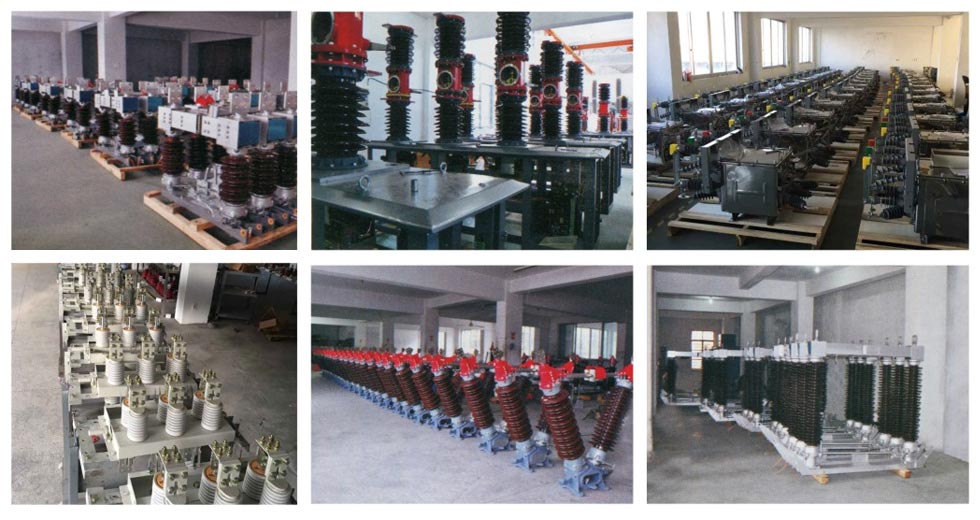

- Hergestellt unter Verwendung fortschrittlicher Produktionsanlagen und strenger Testmethoden, um die Produktkonsistenz sicherzustellen
Stabilität.
- Hochwertige Standardmaterialien und exquisite Handwerkskunst bilden eine solide Grundlage für die Produktqualität.
- Ein umfassendes Qualitätsmanagementsystem deckt den gesamten Produktionsprozess von der Rohstofflagerung bis hin ab
Lieferung des fertigen Produkts.
- Standardmodelle können stabil in einem Temperaturbereich von -40℃ bis +40℃ betrieben werden und sind für die meisten Regionen geeignet.
- Der verschmutzungsresistente Typ (GW4-126W) verfügt über eine verbesserte Isolierung und ist somit ideal für stark verschmutzte Bereiche
B. Küstenregionen, Industriegebiete oder Gebiete mit hoher Staub-, Salznebel- oder chemischer Korrosion.
- Es hält rauen Wetterbedingungen wie starkem Wind, starkem Regen und Schneestürmen stand.
- Ein klarer mechanischer Verriegelungsmechanismus verhindert wirksam Fehlbedienungen und gewährleistet so die Sicherheit von Personal und
Ausrüstung.
- Der 110-kV-1250-A-2000-A-Trennschalter verfügt über eine kompakte Struktur, die nur wenig Platz für die Installation benötigt
einfach zu installieren, einzustellen und zu warten.
- Sichtbare Haltepunkte bieten intuitive Sicherheit für Wartungsarbeiten.
1. Fallstudie: 110-kV-Windpark-Umspannwerk im südöstlichen Küstengebiet
2. Projekthintergrund: Ein 110-kV-Windpark an der südöstlichen Küste Chinas, einem Gebiet mit hohem Salzgehalt Sprühkonzentrationen, hohe Luftfeuchtigkeit und starke Verschmutzung.
3. Angewandtes Produkt: Usune GW4-126W 2000A Anti-Pollution-Trennschalter (12 Sätze)
4. Ergebnisse der Umsetzung:
- Fünf Jahre lang ohne Ausfälle erfolgreich in Betrieb und hat sich an die raue Salznebelumgebung an der Küste angepasst.
- Der umweltfreundliche Verbundisolator behielt eine hervorragende Isolationsleistung bei, ohne Kriechentladung oder
Verschmutzungsüberschlag.
- Die versilberten Kontakte blieben hell, mit stabilem Kontaktwiderstand und es kam zu keiner Überhitzung
Langzeit 1800A Betriebsstrom.
5. Feedback des Projektmanagers: „Der Usune-Trennschalter zeigte in vollem Umfang eine hervorragende Leistung bei der Vermeidung von Umweltverschmutzung die strengen Umweltanforderungen von Küstenwindparks erfüllen.“
| Artikel | Einheit | Parameter | |||||
| Nennspannung | kV | 40.5 | 72.5 | 126 | 145 | ||
| Bewerteter Isolationsgrad | 1min Netzfrequenzspannungsfestigkeit (Effektivwert) | Am Boden | kV | 95 | 160 | 230 | 275 |
| Bruch | kV | 118 | 200 | 230+70 | 275+85 | ||
| Bemessungs-Blitzstoßfestigkeitsstrom (Spitze) | Am Boden | kV | 185 | 350 | 550 | 650 | |
| Bruch | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nennfrequenz | Hz | 50/60 | |||||
| Nennstrom | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Bewerteter Kurzzeitstrom | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Bewerteter Spitzenstrom | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Bemessungskurzschlussdauer | Messer/Schwert | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Bemessungslast der mechanischen Klemme | Horizontal und vertikal | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontal | N | 750 | 750 | 750 | 750 | ||
| Vertikale Kraft | N | 1000 | 1000 | 1000 | 1000 | ||
| Kriechstrecke | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanisches Leben | Mal | 5000 | 5000 | 1000 | 5000 | ||
| Motorantrieb | Modell | CJ | CJ | CJ | CJ | ||
| Motorspannung | V | AC380, AC220, DC220, DC110 | |||||
| Spannungsregelkreis | V | AC380, AC220, DC220, DC110 | |||||
| Punkte, Feierabend | s | 7±1 | |||||
| Menschlicher Aktuator | Modell | CS14 CS17 | |||||
| Elektromagnetische Sperrspannung | V | AC220, DC220, DC110 | |||||
• Isolatoren: Keine Risse, Beschädigungen oder Verschmutzungen.
• Kontakte: Saubere, versilberte Oberfläche intakt.
• Befestigungselemente: Alle Schrauben festgezogen.
• Mechanismus: Sanfte Rotation; bewegliche Teile schmieren.
• Vertikalität des Isolators: Passen Sie ihn mit Unterlegscheiben an (maximal 3 mm pro Position).
• Dreiphasensynchronisation: Kurbelarm und Verbindungsstangen einstellen.
• Anpressdruck: Auf richtiges Einführen und Anpressen achten.
• Nur unter OHNE LAST betreiben; Stellen Sie sicher, dass der Leistungsschalter geöffnet ist.
• Manuelle Bedienung: Bedienungsgriff verwenden; Vermeiden Sie übermäßige Gewalt.
• Motorbetrieb: Lokale/Fernbedienung verwenden; Monitorposition.
• Verriegelung: Erzwingen Sie den Betrieb nicht, wenn die Verriegelung vorhanden ist.
• Periodische Überholung: Alle 1–2 Jahre.
• Isolatoren und Kontakte reinigen; Tragen Sie Industrievaseline auf.
• Lager und Getriebeteile schmieren.
• Auf lockere Schrauben, verschlissene Kontakte und Isolatorschäden prüfen.
• Nach Kurzschluss: Sofort prüfen.
• Betrieb nicht möglich: Überprüfen Sie die Verriegelung, das Gestänge ist blockiert oder es liegt ein Motorfehler vor.
• Asynchrone Phasen: Querverbindungsstäbe anpassen.
• Kontaktüberhitzung: Reinigen und nachziehen; Überprüfen Sie die Versilberung.
A: Der Hauptunterschied besteht in der Nennstrombelastbarkeit. Der 1250A ist für mittlere Last 110kV geeignet Umspannwerke, während der 2000A für Hochstrom-Haupttransformator-Eingangs- und Ausgangsstromkreise geeignet ist. Die Aufbau, Isolationsklasse und Einbaumaße sind grundsätzlich gleich.
A: Ja. Es sind Anti-Pollution-Produkte (W-Typ) mit einer Kriechstrecke von 31,5 mm/kV erhältlich. Sie nutzen Es handelt sich um umweltfreundliche Porzellanisolatoren oder Verbundisolatoren, die beständig gegen Salzsprühnebel und Staubkorrosion sind.
A: Wir können Auswahllösungen, Installationszeichnungen, Inbetriebnahmeanleitungen vor Ort und kostenlose Reparaturen bereitstellen Leistungen während der Garantiezeit. Standardmodelle werden schnell geliefert, um den Zeitanforderungen der Stromversorgung gerecht zu werden Netzprojekte.
