Hochspannungstrennschalter

Die Hochspannungstrennschalter der Serien GW8 und GW13 von Usune für Transformator-Neutralleiter-Erdungssysteme sind Hochspannungstrennschalter für den Außenbereich Elektrische Ausrüstung, die speziell für Transformator-Neutralpunkt-Erdungssysteme entwickelt wurde. Geeignet für 50 Hz/60 Hz Wechselstrom Systeme sind sie in den Spannungsspezifikationen 40,5 kV, 72 kV und 110 kV erhältlich. Ihre Kernfunktion ist das sichere Schalten der Neutralpunkt-Verbindungszustand des Transformators unter Leerlaufbedingungen, wodurch die Sicherheitsanforderungen für die Stromversorgung erfüllt werden Umschaltung des Systembetriebsmodus und Wartung der Ausrüstung.

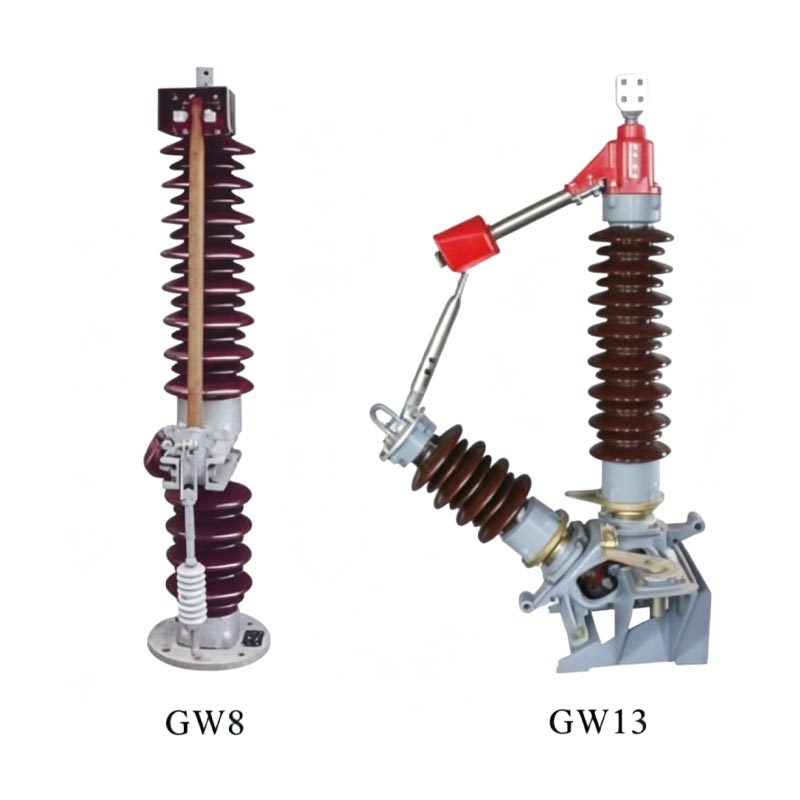

Produktmodelle und Betriebsmechanismen

1. GW8-Serie: Kann mit einem elektrischen Antriebsmechanismus vom Typ CJ oder einem manuellen Antriebsmechanismus vom Typ CS8 ausgestattet werden. geeignet für Sternpunkterdungsszenarien in konventionellen Umspannwerken.

2. GW13-Serie: Kann mit einem elektrischen Betätigungsmechanismus vom Typ CJ oder einem manuellen Betätigungsmechanismus vom Typ CS14 ausgestattet werden Mechanismus, der einen flexibleren Betrieb und eine höhere Zuverlässigkeit bietet.

Produktstruktur

Die Hochspannungstrennschalter der Serien GW8 und GW13 für Transformator-Neutralleiter-Erdungssysteme sind einpolig Struktur, die im Wesentlichen aus einem Polkörper und einem Betätigungsmechanismus besteht.

1. Polkörper

Beinhaltet einen Sockel, einen Stützisolator, einen leitfähigen Arm, Kontakte usw. Der Stützisolator sorgt für zuverlässige elektrische Energie Die Isolierung, der leitende Arm und die Kontakte bilden den Hauptstromkreis, und die Basis sorgt für Stabilität Installation.

2. Betriebsmechanismus

Treibt den leitfähigen Arm über ein Gestänge in Drehung, wodurch der Öffnungs- und Schließvorgang des Trennschalters realisiert wird Schalter. Präzise Positionierung und stabiler Betrieb sorgen für eine klare und zuverlässige Trennung nach dem Öffnen.

Produktmerkmale und Vorteile

1. Hohe Sicherheitsleistung

Verwendet hochwertige Isoliermaterialien und ein präzises Kontaktdesign mit ausgezeichneter Isolationsfestigkeit und Lichtbogenlöschleistung, die ein sicheres Schalten ohne Last gewährleistet.

2. Flexibler Betrieb

Unterstützt sowohl den elektrischen als auch den manuellen Betriebsmodus und passt sich der automatischen Steuerung und dem manuellen Betrieb vor Ort an Bedürfnisse verschiedener Szenarien.

3. Starke Anpassungsfähigkeit an die Umwelt

Speziell für den Außenbereich entwickelt, beständig gegen hohe und niedrige Temperaturen, Feuchtigkeit, Korrosion und Verschmutzung. Geeignet für verschiedene raue Außenumgebungen.

4. Stabiler und zuverlässiger Betrieb

Strenge Materialauswahl und Prozesskontrolle, gepaart mit einem umfassenden Qualitätsmanagementsystem, führen zu einer niedrige Ausfallrate und langfristig stabiler Betrieb.

5. Einfache Struktur und bequeme Wartung

Kompakte Struktur, einfache Installation und Wartung, wodurch Folgebetrieb und Wartung effektiv reduziert werden Kosten.

Anwendungsfall

Fall 1: 220-kV-Umspannwerk in Ostchina

Ein städtisches zentrales 220-kV-Umspannwerk in Ostchina nutzt den Usune GW8-110-kV-Hochspannungstrennschalter für Transformatoren Neutrales Erdungssystem für den Haupttransformator. Dieses Umspannwerk ist für die Stromversorgung der Stadt verantwortlich Zentrum, das eine äußerst hohe Zuverlässigkeit und Sicherheit der Ausrüstung erfordert. Seit seiner Inbetriebnahme im Jahr 2022 ist die Ausrüstung hat tausende Sternpunktschaltvorgänge erfolgreich abgeschlossen. Während der jährlichen Wartung und Netz Betriebsmodusanpassungen, seine flexible Bedienung und zuverlässige Kontaktleistung haben effektiv dafür gesorgt persönliche Sicherheit des Wartungspersonals und der stabile Betrieb des Stromnetzes.

Fallstudie 2: Umspannwerk für Windpark Nordwest

Ein großes Umspannwerk für Windparks im Nordwesten Chinas entschied sich für die Usune GW13-72kV-Hochspannungstrennschalter für das Neutralleiter-Erdungssystem des Transformators. In der Region herrschen raue natürliche Bedingungen mit großen Temperaturunterschieden und starken Winden und Sandstürme und große Höhen. Die Produkte der GW13-Serie zeichnen sich durch ihre hervorragende Anpassungsfähigkeit und Korrosion im Außenbereich aus Widerstand, arbeiten seit über drei Jahren stabil und arbeiten effektiv mit dem Windparktransformator zusammen Neutralpunkt-Erdungsschutzsystem, um den sicheren und stabilen Betrieb der Windenergieerzeugung zu gewährleisten System und die reibungslose Netzanbindung des Stroms.

Wichtigste technische Parameter

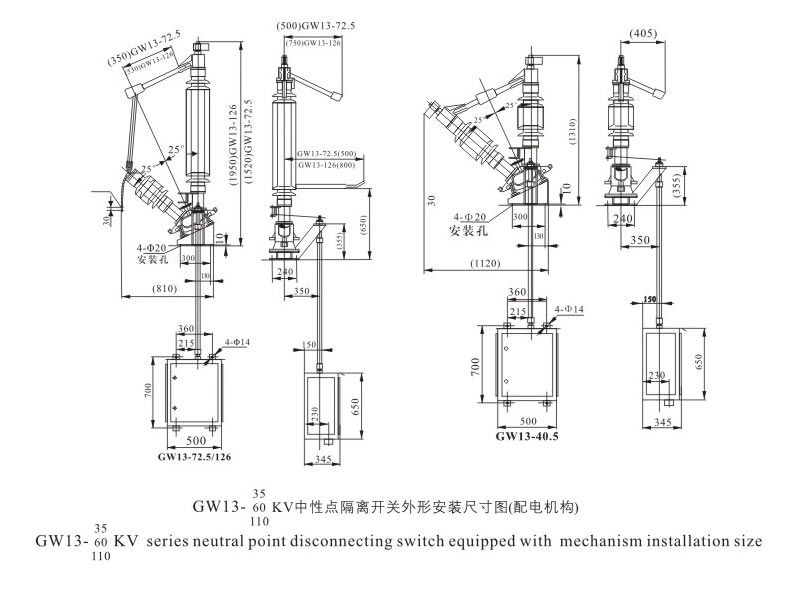

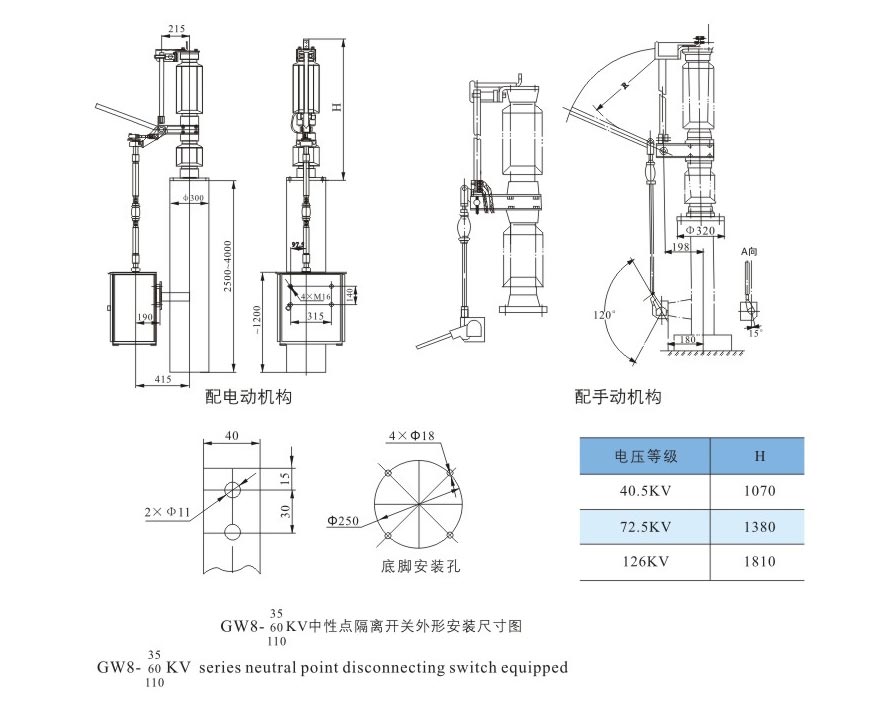

Äußere Abmessungen

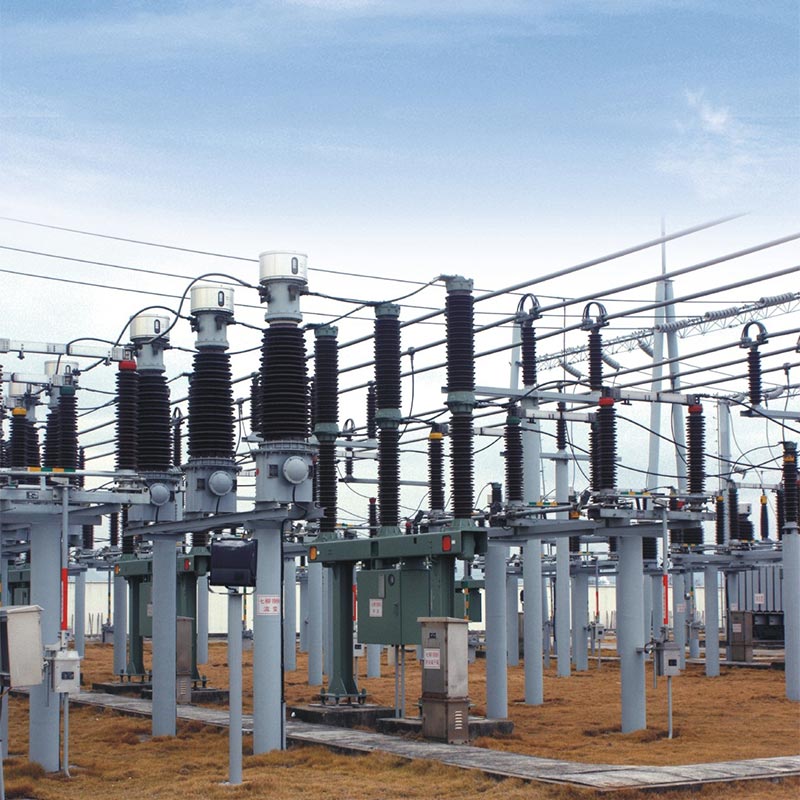

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQ

F1: Was sind die Hauptunterschiede zwischen den Neutralpunkt-Trennschaltern der Serien GW8 und GW13 von Usune?

A: Der Hauptunterschied liegt im passenden Betätigungsmechanismus und einigen strukturellen Designs. Die GW8-Serie ist ausgestattet mit einem elektrischen Mechanismus vom Typ CJ oder einem manuellen Mechanismus vom Typ CS8; Die GW13-Serie ist mit einem ausgestattet Elektrischer Mechanismus vom Typ CJ oder manueller Mechanismus vom Typ CS14. Strukturell zeichnet es sich durch einen optimierten Drehkontakt aus Design, das verbesserte Selbstreinigungsfähigkeiten und eine bessere Eignung für raue Außenumgebungen bietet.

F2: Können die neutralen Erdungstrennschalter von Usune in Höhenlagen und Hochtemperaturbereichen verwendet werden?

A: Ja. Diese Serie ist speziell für den Außenbereich konzipiert und weist eine hohe Anpassungsfähigkeit an die Umwelt auf. Es kann funktionieren normalerweise in Höhen ≤1000 m (größere Höhen können individuell angepasst werden) und bei Temperaturen von -40℃ bis +40℃. Es Besitzt eine ausgezeichnete Feuchtigkeitsbeständigkeit, Verschmutzungsbeständigkeit und Korrosionsbeständigkeit. Spezieller Korrosionsschutz und Vereisungsschutzbehandlungen können je nach Benutzeranforderungen bereitgestellt werden.

Abschluss

Die Transformatoren der Serien Usune GW8 und GW13 (Hochspannungstrennschalter für Transformator-Neutral-Erdungssystem) sind Hochwertige Produkte, die fortschrittliche Technologie, zuverlässige Qualität und hervorragende Leistung vereinen. Als Usune ist ein professioneller Hersteller und Lieferant in China und hält sich stets an die Grundsätze der Qualität Der Kunde steht an erster Stelle und bietet sichere, zuverlässige und effiziente Hochspannungs-Elektrogerätelösungen für die ganze Welt Stromnetzkunden. Unter ihnen haben die Neutralpunkt-Erdungstrennschalterprodukte eine weite Verbreitung gefunden Anerkennung und Vertrauen von Kunden aus der Energiebranche aufgrund ihrer umfangreichen praktischen Anwendungserfahrung und umfassender After-Sales-Service.
