Zhejiang Usune Electric Co., Ltd. ist eine professionelle Fabrik, die Forschung und Entwicklung, Design, Produktion und Vertrieb integriert. Es ist das Wichtigste Zu den Produkten gehören Hochspannungs-Vakuum-Leistungsschalter für den Innen- und Außenbereich mit 12 kV bis 245 kV, SF6-Leistungsschalter und Last Schalter und verschiedene Trennschalter. Es ist ein vertrauenswürdiger professioneller Lieferant für energietechnische Projekte im In- und Ausland.
Der Usune Gw4-Trennschalter wurde speziell für dreiphasige Wechselstromnetze mit 50 Hz/60 Hz entwickelt. Es ist primär Die Funktion besteht darin, Hochspannungskreise unter Spannung und ohne Last zu verbinden oder zu trennen und sichtbar zu machen Elektrischer Isolationsabstand für die Wartung von Sammelschienen, Leistungsschaltern, Transformatoren und anderen Hochspannungsanlagen Ausrüstung.
-GB 1985-2004: AC-Hochspannungs-Trennschalter und Erdungsschalter
-IEC 62271-102: Hochspannungsschaltgeräte und -steuergeräte
-GB/T 11022: Allgemeine Spezifikationen für Hochspannungsschaltanlagen und -steuergeräte

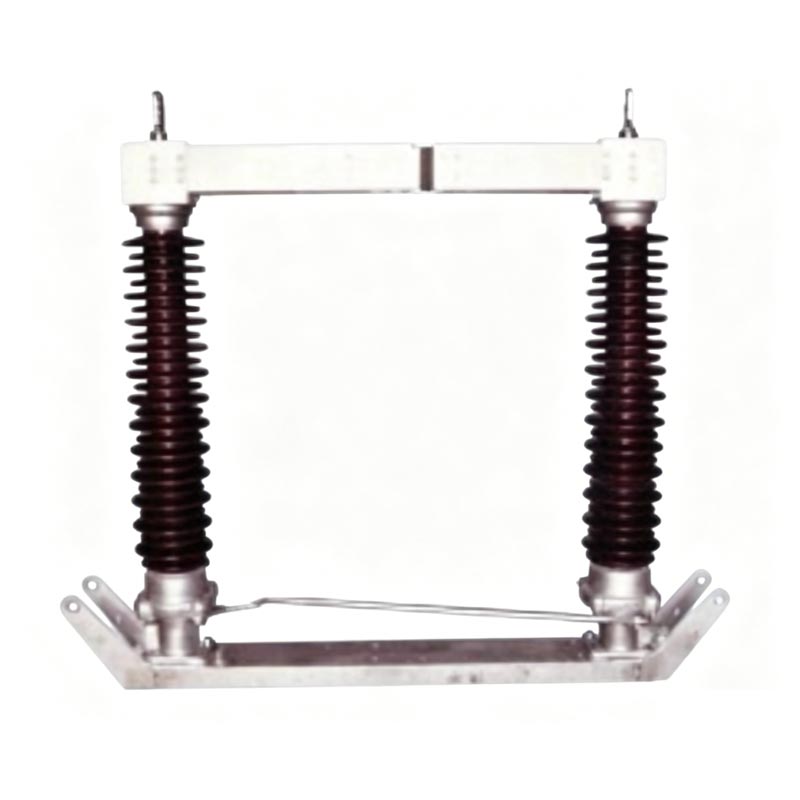

GW4-Serie: Doppelpfostenisolator, horizontal rotierend, unterbrochener Typ
1. Doppelpfosten-Isolatorstruktur, zwei Pfostenisolatoren pro Phase drehen sich horizontal 90° synchron.
2. Hauptkontakte sind in der Mitte unterbrochene, versilberte Kupferkontakte, geringer Kontaktwiderstand und gute Leitfähigkeit.
3. Die Basis besteht aus feuerverzinktem Stahl mit abgedichteten Lagern, ist korrosionsbeständig und langlebig.
4. Der GW4-Trennschalter kann mit einseitigen oder doppelseitigen Erdungsschaltern ausgestattet werden, mit mechanischen
Verriegelung zur Gewährleistung der Betriebssicherheit.
5. Der Betätigungsmechanismus kann manuell (CS14G, CS17G) oder elektrisch (CJ6B, CJ11, XCJ-I) sein.
| Parameter | Spezifikation |
| Nennspannung | 126 kV (110-kV-System) |
| Nennfrequenz | 50Hz |
| Nennstrom | 630A, 1250A, 1600A, 2000A, 2500A |
| Bemessungskurzzeitstromfestigkeit (1 s) | 31,5 kA, 40 kA, 50 kA |
| Bewerteter Spitzenstrom | 80kA, 100kA, 125kA |
| 1 Minute Trocken-Wechselspannungsfestigkeit | - Zur Erde: 140 kV - Querunterbrechung: 160 kV |
| Betriebstemperatur | -40°C bis +40°C |
| Höhe | ≤ 2000m |

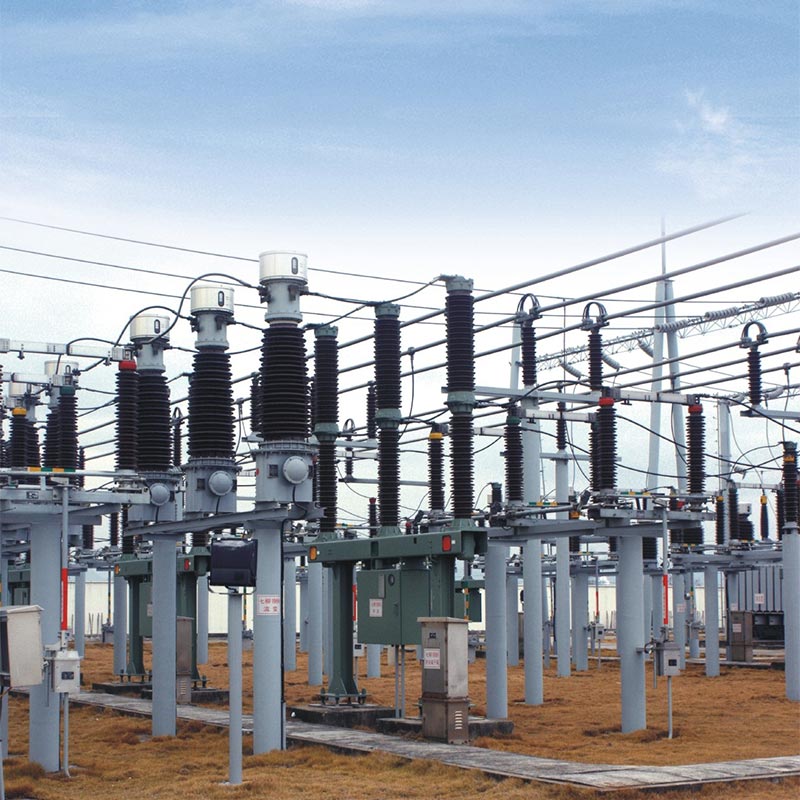

Ein 110-kV-Windkraft-Umspannwerksprojekt
Dieses Projekt befindet sich in einer nördlichen Region mit erheblichen Temperaturunterschieden und erfordert eine hohe Ausrüstung Zuverlässigkeit und Kältebeständigkeit. Für das Projekt wurden mehrere Usune GW4-Trennschalter ausgewählt, die mit Strom ausgestattet sind Mechanismen und doppelseitige Erdungsschalter. Seit der Inbetriebnahme läuft die Anlage seit vielen Jahren stabil, mit zuverlässigen mechanischen Wirkungen und ausgezeichneter Korrosionsbeständigkeit, wodurch die Wartungssicherheit der Umspannwerke effektiv gewährleistet wird und tägliche Betriebseffizienz, was vom Benutzer großes Lob erntet.

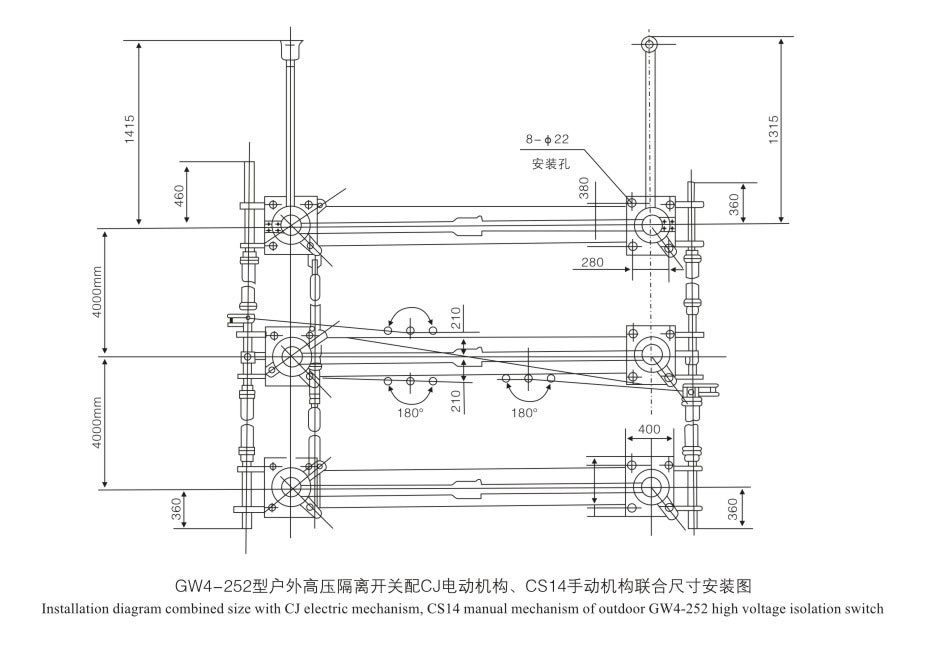

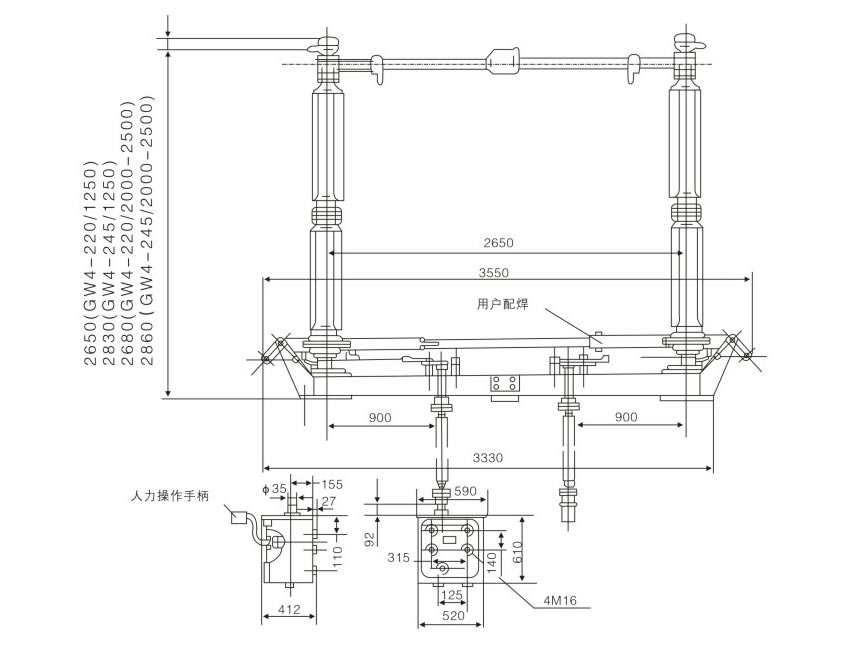

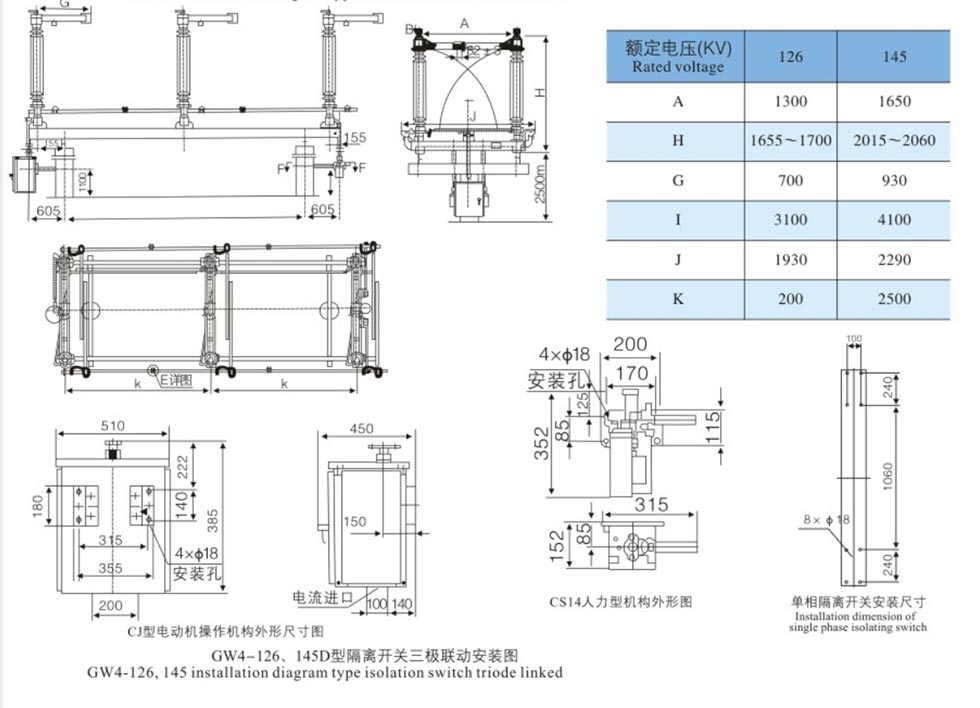

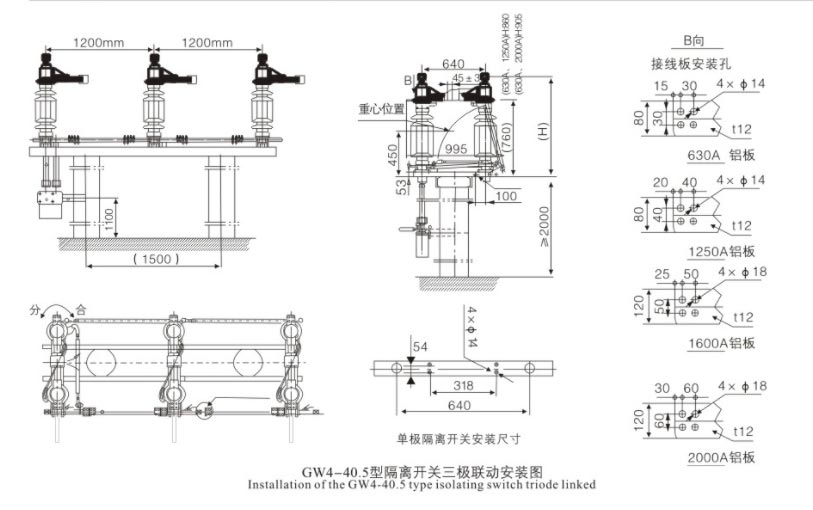

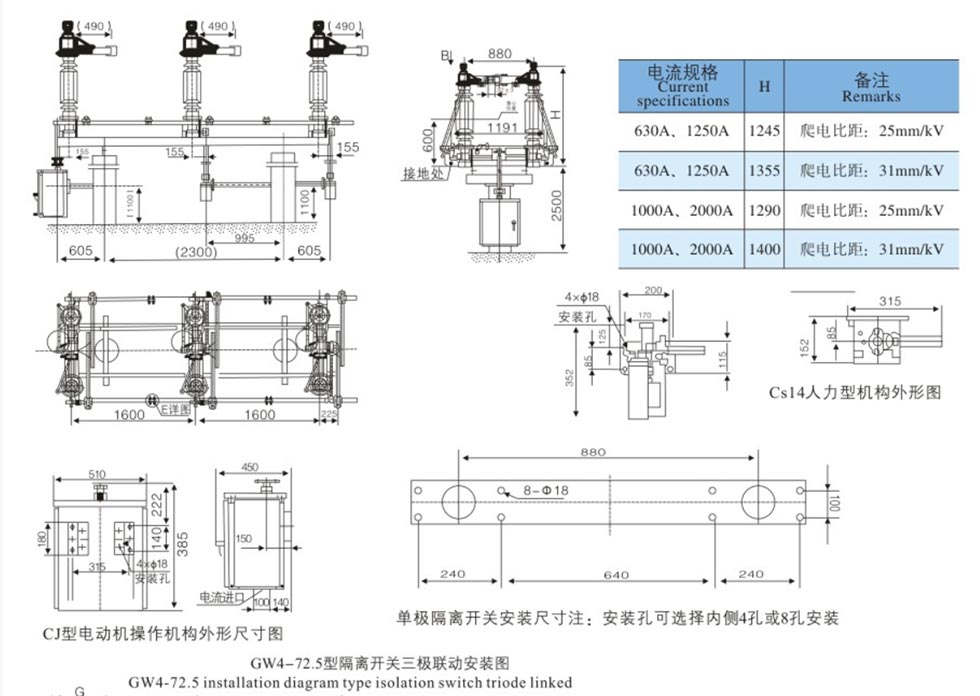

| Artikel | Einheit | Parameter | |||||
| Nennspannung | kV | 40.5 | 72.5 | 126 | 145 | ||
| Bewerteter Isolationsgrad | 1min Netzfrequenzspannungsfestigkeit (Effektivwert) | Am Boden | kV | 95 | 160 | 230 | 275 |
| Bruch | kV | 118 | 200 | 230+70 | 275+85 | ||
| Bemessungs-Blitzstoßfestigkeitsstrom (Spitze) | Am Boden | kV | 185 | 350 | 550 | 650 | |
| Bruch | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nennfrequenz | Hz | 50/60 | |||||
| Nennstrom | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Bewerteter Kurzzeitstrom | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Bewerteter Spitzenstrom | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Bemessungskurzschlussdauer | Messer/Schwert | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Bemessungslast der mechanischen Klemme | Horizontal und vertikal | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontal | N | 750 | 750 | 750 | 750 | ||
| Vertikale Kraft | N | 1000 | 1000 | 1000 | 1000 | ||
| Kriechstrecke | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanisches Leben | Mal | 5000 | 5000 | 1000 | 5000 | ||
| Motorantrieb | Modell | CJ | CJ | CJ | CJ | ||
| Motorspannung | V | AC380, AC220, DC220, DC110 | |||||
| Spannungsregelkreis | V | AC380, AC220, DC220, DC110 | |||||
| Punkte, Feierabend | s | 7±1 | |||||
|
Menschlicher Aktuator |
Modell | CS14 CS17 | |||||
| Elektromagnetische Sperrspannung | V | AC220, DC220, DC110 | |||||
• Isolatoren: Keine Risse, Beschädigungen oder Verschmutzungen.
• Kontakte: Saubere, versilberte Oberfläche intakt.
• Befestigungselemente: Alle Schrauben festgezogen.
• Mechanismus: Sanfte Rotation; bewegliche Teile schmieren.
• Vertikalität des Isolators: Passen Sie ihn mit Unterlegscheiben an (maximal 3 mm pro Position).
• Dreiphasensynchronisation: Kurbelarm und Verbindungsstangen einstellen.
• Anpressdruck: Auf richtiges Einführen und Anpressen achten.
• Nur unter OHNE LAST betreiben; Stellen Sie sicher, dass der Leistungsschalter geöffnet ist.
• Manuelle Bedienung: Bedienungsgriff verwenden; Vermeiden Sie übermäßige Gewalt.
• Motorbetrieb: Lokale/Fernbedienung verwenden; Monitorposition.
• Verriegelung: Erzwingen Sie den Betrieb nicht, wenn die Verriegelung vorhanden ist.
• Periodische Überholung: Alle 1–2 Jahre.
• Isolatoren und Kontakte reinigen; Tragen Sie Industrievaseline auf.
• Lager und Getriebeteile schmieren.
• Auf lockere Schrauben, verschlissene Kontakte und Isolatorschäden prüfen.
• Nach Kurzschluss: Sofort prüfen.
• Betrieb nicht möglich: Überprüfen Sie die Verriegelung, das Gestänge ist blockiert oder es liegt ein Motorfehler vor.
• Asynchrone Phasen: Querverbindungsstäbe anpassen.
• Kontaktüberhitzung: Reinigen und nachziehen; Überprüfen Sie die Versilberung.
A: Nein. Der GW4-Trennschalter ist nur zum Trennen und Schalten unter Spannung und ohne Last geeignet Bedingungen. Es verfügt nicht über Lichtbogenlöschfunktionen und der Betrieb unter Last ist strengstens untersagt. Es muss in Verbindung mit einem Leistungsschalter verwendet werden.
A: Die mechanische Verriegelung erzwingt einen sicheren Betriebsablauf: Hauptschalter geöffnet → Erdungsschalter geschlossen; Erdungsschalter geöffnet → Hauptschalter geschlossen, um Fehlbedienungen vorzubeugen und die Sicherheit der Wartung zu gewährleisten Personal.
A: Der Standardtyp ist für Umgebungen mit einer Höhe von ≤2000 m und einer Temperatur von -40℃ bis +40℃ geeignet. die den Anforderungen der meisten Umspannwerke im Freien gerecht werden kann; für besonders hochgelegene oder stark verschmutzte Gebiete, Verstärkte Isolierung und Korrosionsschutzlösungen können individuell angepasst werden.
