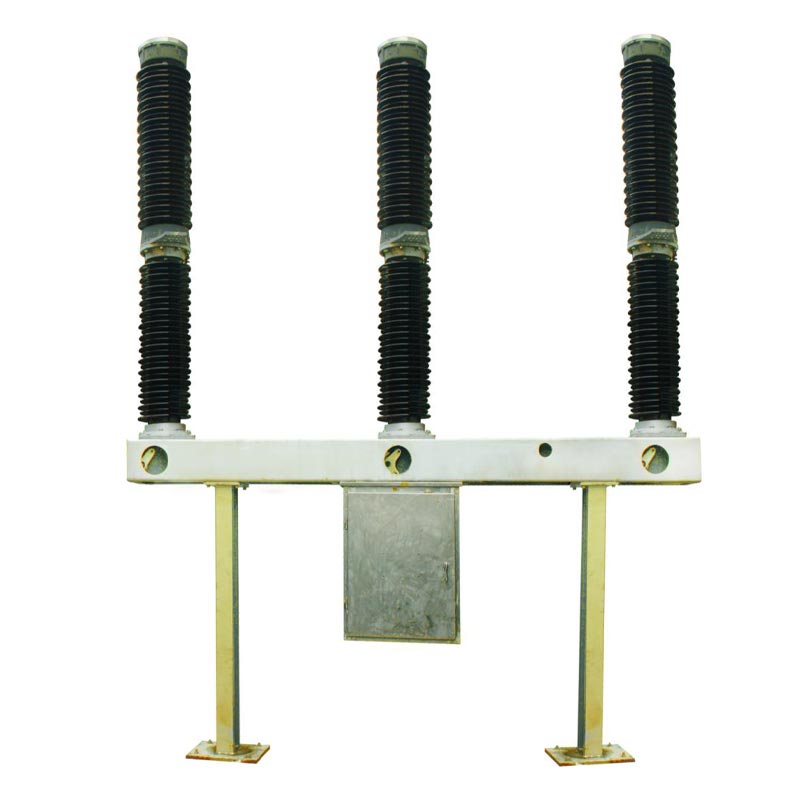

SF₆-Leistungsschalter: Eine wichtige Komponente von Hochspannungsnetzen, die durch hohe Elektronegativität und eine 100-mal höhere Lichtbogenlöschfähigkeit als Luft eine hervorragende Leistung bietet.

Lichtbogenlöschmedium: SF₆-Gas

Hauptmerkmal:Hervorragende Affinität zwischen Molekülen und freien Elektronen

Wartungsanforderungen:Vor einer Generalüberholung sind besondere Vorbereitungen erforderlich

Anwendungsbereich:Hochspannungsindustrie

SF₆-Leistungsschalter sind kritische Komponenten des Stromnetzes und haben einen erheblichen Einfluss auf die Zuverlässigkeit des Netzbetriebs.

I. Lichtbogenlöschmechanismus von SF₆-Gas

Wenn Elektronen mit SF₆-Molekülen kollidieren, verbinden sie sich mit einer Wahrscheinlichkeit von nahezu 100 % zu schweren negativen Ionen. Diese Eigenschaft ist für die Entionisierung der Restlichtbogensäule und den Lichtbogenlöschprozess von immensem praktischen Wert.

SF₆ besitzt eine starke Elektronegativität; Seine Moleküle fangen schnell freie Elektronen ein, um negative Ionen zu bilden. Da negative Ionen eine extrem niedrige elektrische Leitfähigkeit haben, erholt sich die Spannungsfestigkeit der Lichtbogenstrecke schnell, was zu einer überlegenen Lichtbogenlöschleistung führt.

Bei normalem Atmosphärendruck (1,01 × 10⁵ Pa) beträgt die Lichtbogenlöschfähigkeit von SF₆100-mal so viel wie Luft. Darüber hinaus zersetzt sich SF₆ nach der Lichtbogenlöschung nicht und kann wiederverwendet werden.

II. Vorteile und Modelle von SF₆-Leistungsschaltern

Diese Leistungsschalter nutzen die hervorragenden Isolations- und Lichtbogenlöscheigenschaften von SF₆-Gas und bieten mehrere Vorteile:

• Hohe Bruchkapazität
• Hohe Spannungsfestigkeit zwischen den Kontakten
• Hohe Anzahl zulässiger aufeinanderfolgender Bremsvorgänge
• Eignung für häufigen Betrieb
• Geräuscharm
• Keine Brandgefahr
• Minimaler mechanischer und elektrischer Verschleiß

Als leistungsstarke, nahezu wartungsfreie Geräte werden SF₆-Leistungsschalter immer häufiger in Hochspannungsstromkreisen eingesetzt. Zwei gängige Modelle sindLN1-35UndHB36.

III. Einschränkungen und Verbesserungsstrategien

Während reinSF₆-GasDa es sich um ein ausgezeichnetes Lichtbogenlöschmedium handelt, weist es bei häufig betriebenen elektrischen Niederspannungsgeräten Einschränkungen auf:

• Bei häufigem Schalten entstehende Lichtbögen lösen Reaktionen zwischen Metalldämpfen und SF₆-Zersetzungsprodukten aus. Dabei entstehen feine Pulver (z. B. Hydrofluoride, Thiosulfate), die sich auf Kontaktflächen ablagern, Kontakte korrodieren und den Kontaktwiderstand erhöhen.
• Bei elektrischer Hochtemperaturentladung zerfällt SF₆ in korrosive Gase, die Aluminiumlegierungen stark korrodieren und Phenolharzlaminate sowie Porzellanisolationskomponenten beschädigen können.

Verbesserungsstrategie:Wenn SF₆ mit Stickstoff (N₂) mit einem SF₆-Volumenanteil von über 20–30 % gemischt wird, erreicht die Mischung eine mit reinem SF₆ vergleichbare Spannungsfestigkeit und reduziert gleichzeitig die Korrosivität deutlich. Daher werden SF₆-N₂-Gemische in der Praxis häufig eingesetzt.
