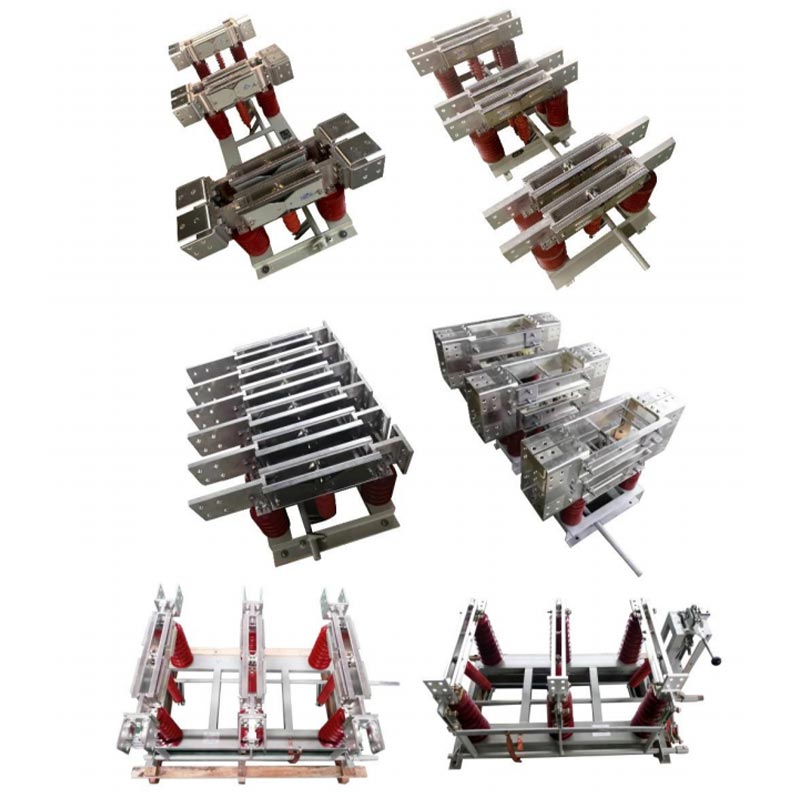

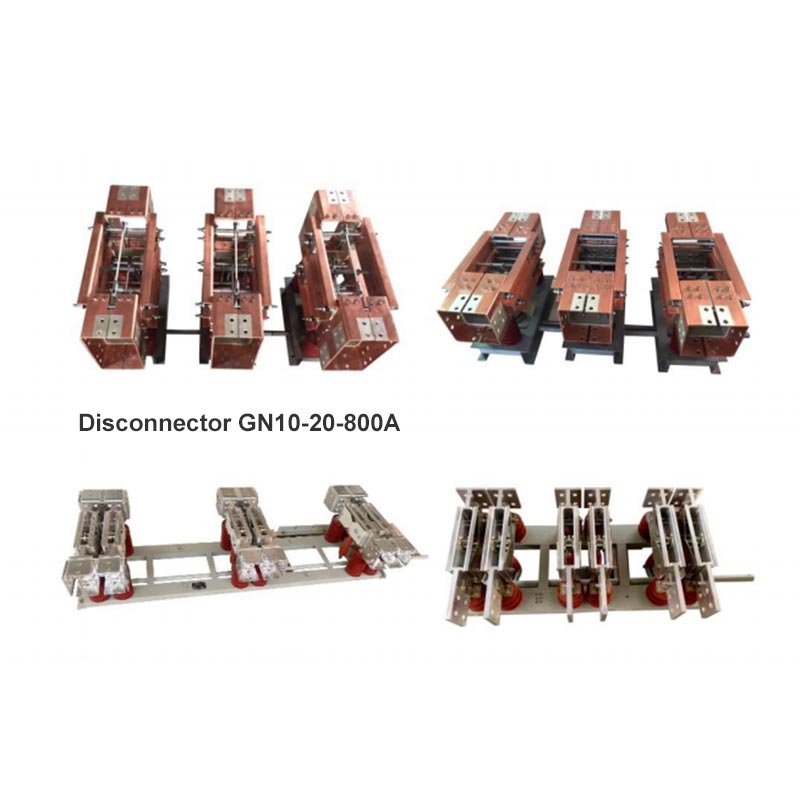

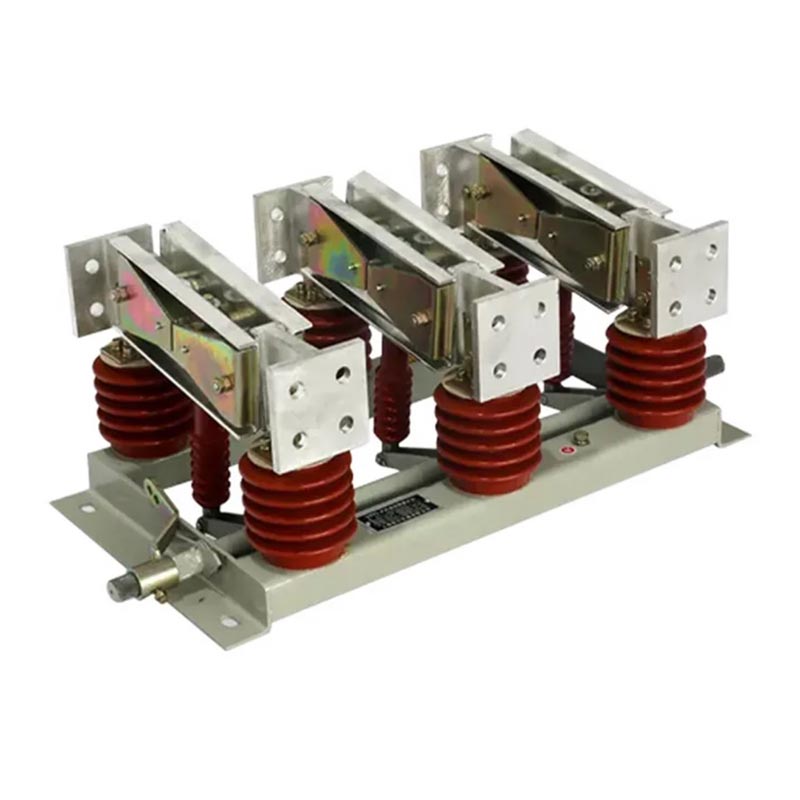

Isolationsschalter für den Innenbereich

Der Innenraum-Trennschalter der GN-Serie ist ein lastfreies Schaltgerät, das speziell für den Innenbereich entwickelt wurde Hochspannungsanlagen. Es erreicht eine physische Trennung von der Stromversorgung, indem es eine sichtbare Isolationslücke schafft, was es zu einem macht unverzichtbares Gerät für die sichere Wartung elektrischer Geräte und Systeme.

Strukturelle Merkmale

1. Modularer Aufbau: Bestehend aus drei unabhängigen einpoligen Einheiten, die flexibel zu einem dreipoligen kombiniert werden können Integrierte Struktur, anpassbar an verschiedene Installationsszenarien.

2. Hochstrom-Leitfähigkeitssystem: Verwendet Kontakte aus hochfester Kupferlegierung, die eine hervorragende Leitfähigkeit bieten und thermische Stabilität, die einem Langzeitbetrieb mit Strömen von bis zu 10.000 A standhält.

3. Zuverlässige Isolationsleistung: Ausgestattet mit hochwertigen umweltfreundlichen Isolatoren, geeignet für Klasse III und IV-Verschmutzungsumgebungen.

4. Optionaler Erdungsschalter: Einige Modelle verfügen über einen Erdungsschalter, der eine sichere Erdung der Isolierung gewährleistet Stromkreises und erhöht die Betriebssicherheit.

Modellbeschreibung

Anwendbare Standards

Als professioneller Lieferant von Hochspannungs-Elektrogeräten hält sich Usune strikt an die nationalen und industriellen Standards Standards zur Gewährleistung der Produktqualität und -sicherheit:

- GB 1985-2014 „Hochspannungs-AC-Trennschalter und Erdungsschalter“
- GB/T 11022-2011 „Gemeinsame technische Anforderungen für Normen für Hochspannungsschaltanlagen und -steuergeräte“
- DL/T 486-2010 „Technische Bestellbedingungen für Hochspannungs-Wechselstrom-Trennschalter und Erdungsschalter“
- DL/T 593-2006 „Technische Anforderungen an Hochspannungsschaltanlagen und -steuergeräte“

Technische Parameter

1. Spannungs- und Stromspezifikationen

- Nennspannungen: 12 kV, 20 kV, 35 kV
- Nennstrom: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nennkurzzeitstromfestigkeit: Maximal 80 kA

2. Produktkategorien

- Nach Funktion: Ungeerdet, einfach geerdet, Wanddurchführungstyp
- Nach Betriebsmethode: manuell, elektrisch (optional)

Nutzungsbedingungen

Der Isolationsschalter für den Innenbereich eignet sich für raue Industrieumgebungen und bietet eine breite Anpassungsfähigkeit:

1. Umgebungstemperatur: -50℃ ~ +50℃
2. Höhe: ≤2000 m (Höhe ≥2500 m kann angepasst werden, um die Anpassungsfähigkeit zu verbessern)
3. Winddruck: ≤700Pa (entspricht einer Windgeschwindigkeit ≤34m/s)
4. Seismische Intensität: ≤8
5. Glasurdicke: ≤20 mm
6. Verschmutzungsgrad: Klasse III, IV
7. Installationsumgebung: Keine brennbaren oder explosiven Gefahren, keine chemische Korrosion und keine starken Vibrationen

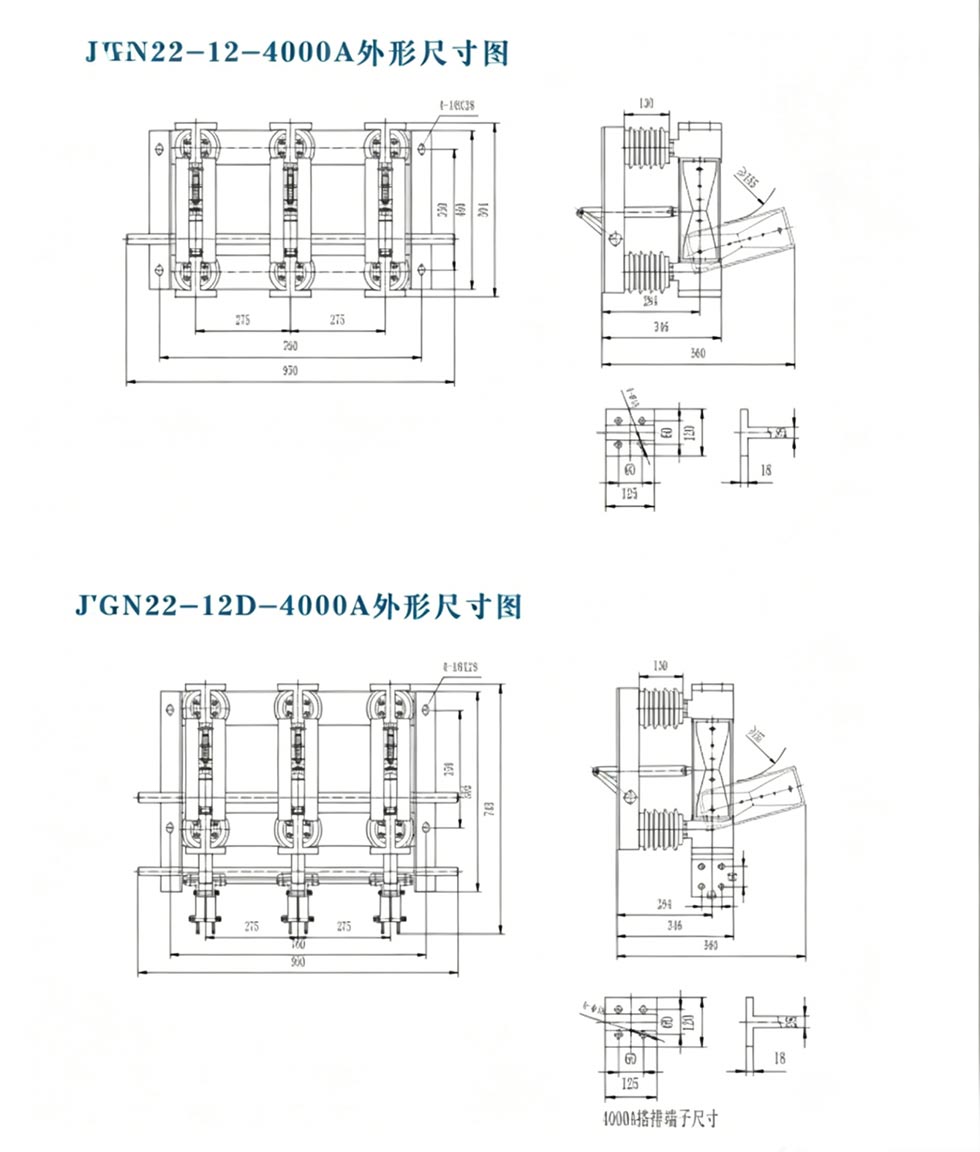

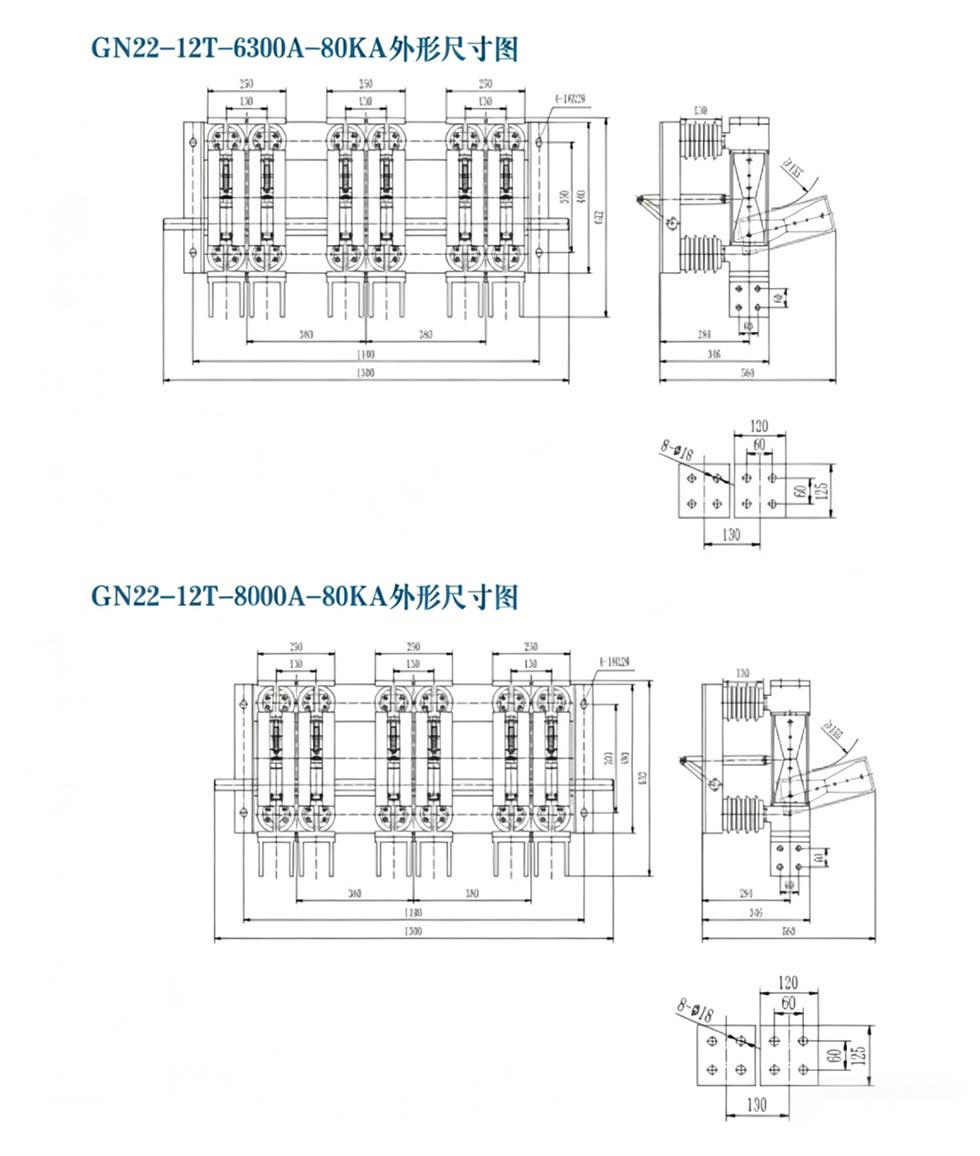

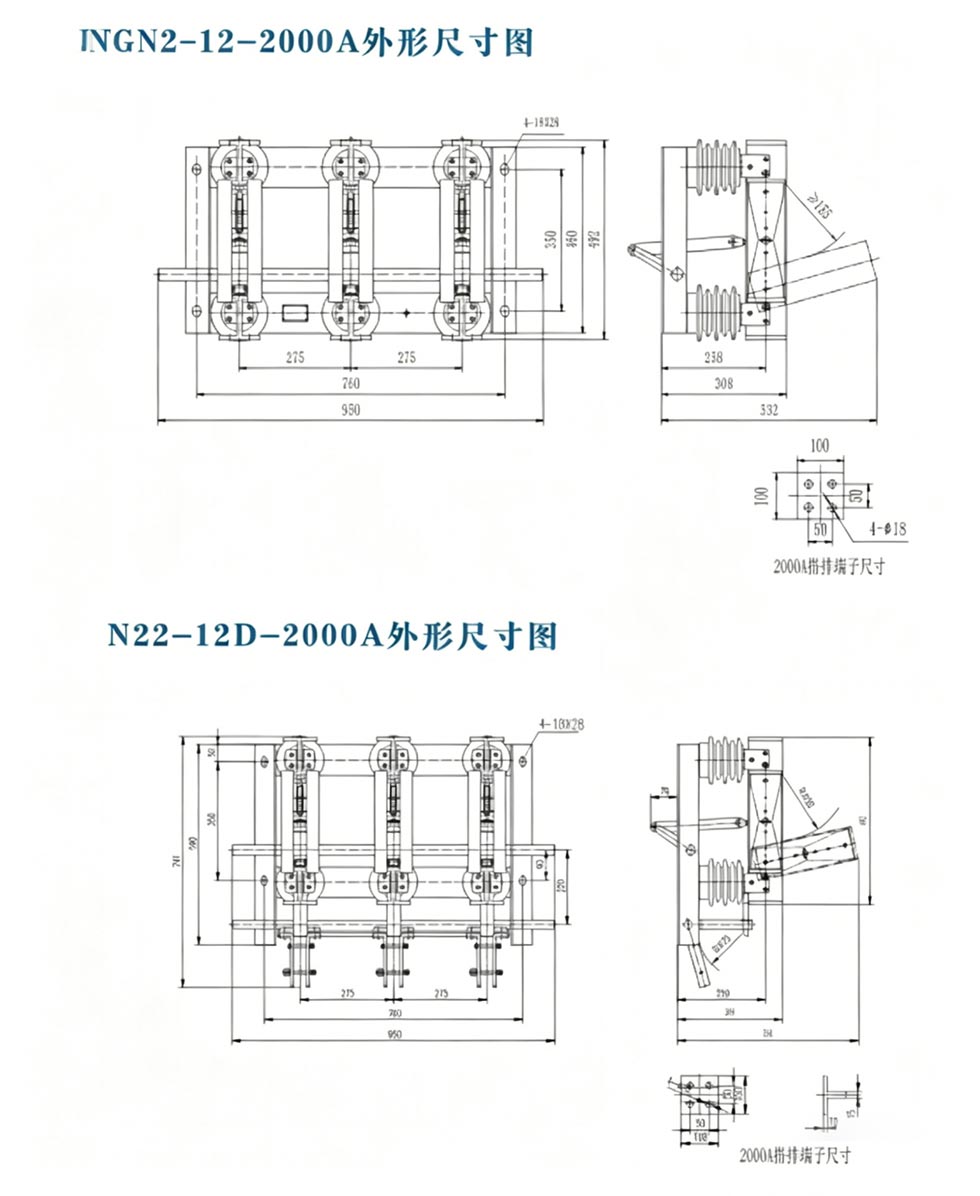

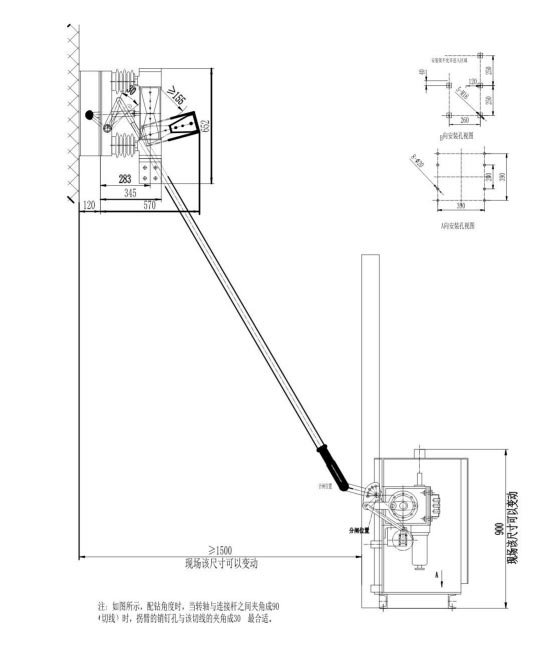

Äußere Dimension

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

Praktische Anwendung

Fallbeispiel: Ein großes Stahlwerk in Ostchina musste sein 20-kV-Generatorausgangssystem mit einer Hochstromisolierung ausstatten Ausrüstung. Die Anlagenumgebung war rau (viel Staub, Verschmutzung der Klasse IV) und stellte hohe Stromanforderungen (8000A) und stellt strenge Anforderungen an die Zuverlässigkeit der Geräte. Letztendlich entschied sich das Werk für den Usune GN□-20DW/8000-80 Trennschalter. Die Hauptgründe waren das verschmutzungsresistente Design und die Anpassungsfähigkeit an Klasse IV Verschmutzungsumgebungen, 8000 A Nennstrom passend zur Generatorausgangslast und integrierter Erdungsschalter Gewährleistung der Wartungssicherheit. Seit der Inbetriebnahme im Jahr 2023 läuft die Anlage seit über zwei Jahren stabil, Bietet eine zuverlässige Isolierung während der monatlichen Wartung und eliminiert so das Risiko eines Stromschlags. Die Verschmutzungsbeständige Isolatoren weisen keine offensichtlichen Alterungs- oder Entladungsspuren auf, was den Wartungsaufwand erheblich reduziert Häufigkeit und Kosten, was beweist, dass der Trennschalter der Usune GN-Serie die ideale Wahl für den Schwerlastbereich ist industrielle Energiesysteme.

FAQ

F1: Was ist der Hauptunterschied zwischen einem Trennschalter und einem Lastschalter?

A1: Ein Trennschalter ist ein Leerlaufschaltgerät ohne Lichtbogenlöschfähigkeit; es ist nur gewohnt Trennen Sie den Stromkreis, nachdem der Leistungsschalter die Last getrennt hat. Ein Lastschalter kann eine bestimmte Last trennen aktuell. Der Trennschalter der GN-Serie bietet eine sichtbare Isolationslücke und gewährleistet so absolute Sicherheit während des Betriebs Wartung.

F2: Kann der Innentrennschalter der GN-Serie in hochgelegenen Gebieten (≥2500 m) normal funktionieren?

A2: Ja. Das Standardmodell ist für Höhen ≤2000m geeignet. Für Höhenlagen ≥2500 m kann Usune die Isolierung verbessern und mechanische Leistung entsprechend den Anforderungen des Benutzers, um einen stabilen Gerätebetrieb zu gewährleisten.

F3: Welche Wartung ist für die Trennschalter der GN-Serie erforderlich?

A3: Die regelmäßige Wartung umfasst: (1) Überprüfen der Isolatoren auf Risse und Entladungsspuren; (2) Anpressdruck prüfen und Temperatur (≤70℃ bei Nennstrom); (3) Überprüfung der Integrität des Erdungsschalters und der Verriegelungsvorrichtung; (4) Regelmäßiges Schmieren des Antriebsmechanismus. Durch die richtige Wartung kann eine Lebensdauer von 20-30 Jahren gewährleistet werden.

Der Indoor-Trennschalter der Usune GN-Serie vereint fortschrittliche Technologie, zuverlässige Leistung und große Reichweite Anpassungsfähigkeit, was es zum bevorzugten Produkt für große Kraftwerke, Stahlwerke und industrielle Energiesysteme macht. Als Ein führender Hersteller der chinesischen Hochspannungs-Elektroindustrie, Zhejiang Usune Electric Co., Ltd., vertraut darauf Sein professionelles F&E-Team, sein strenges Qualitätskontrollsystem und seine umfangreiche Projekterfahrung bieten den Benutzern Folgendes hochwertige Produkte und maßgeschneiderte Lösungen. Ob für neue Projekte oder Ausrüstungs-Upgrades, es kann sichere, stabiler und effizienter Stromisolationsschutz.
