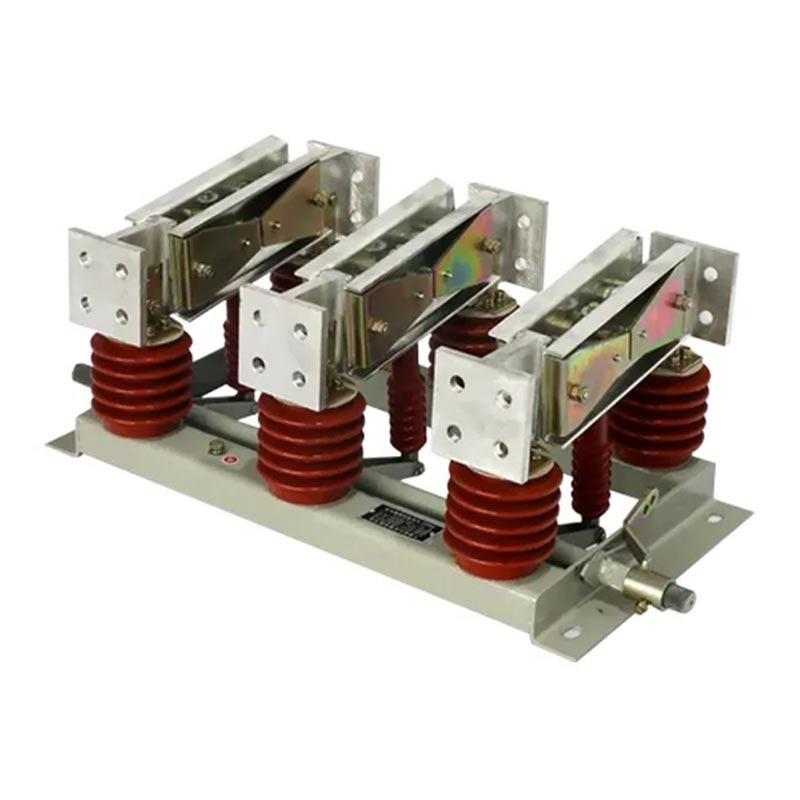

Trennschalter 12kv 10kv 1000a 1250a

Der Usune-Trennschalter 12 kV 10 kV 1000 A 1250 A ist ein Kernprodukt, das das Unternehmen mit Fokus auf die Bedürfnisse von entwickelt hat Industrielle Hochspannungsstromverteilung. Es ist speziell für Generatorsteckdosen und Hochspannung konzipiert Systeme, die sich an die Spannungsebenen 10 kV und 12 kV anpassen und die gängigen Stromspezifikationen von 1000 A und abdecken 1250A.

Der 12kV/10kV/1000A/1250A Trennschalter besteht aus drei unabhängigen einpoligen Einheiten und kann zudem flexibel eingesetzt werden als dreipoliges integriertes Hochspannungs-Elektrogerät konfiguriert. Es verfügt über eine kompakte Struktur und ist praktisch Betrieb und zuverlässige Isolierung. Als selbst entwickeltes Flaggschiffprodukt erfüllt es die Anforderungen an Isolierung, Erdung und Anforderungen zur Vermeidung von Umweltverschmutzung unter verschiedenen Betriebsbedingungen. Es wird eine zuverlässige Schaltkreisumschaltung erreicht Leerlaufbedingungen, die eine deutlich sichtbare Isolationsunterbrechung bilden und die Sicherheit des Wartungspersonals gewährleisten Quelle.

Kernvorteile

1. Fortschrittliche Technologie und stabile Leistung

- Integriert die neueste heimische Hochspannungs-Elektrotechnik und optimiert den Leitkreis und die Isolierung Design, reduziert den Kontaktwiderstand und verbessert die Hochstrombelastbarkeit;
- Unterstützt Innen- (N) und Außenkonfigurationen mit optionalem Erdungsschalter (D) und umweltfreundlichen (W) Typen zur Anpassung an komplexe Betriebsbedingungen;
- Verwendet hochfeste Isoliermaterialien und rostbeständige Metallkomponenten, die Alterung und Korrosion widerstehen, verlängerung lebensdauer.

2. Konform und zertifiziert, sicher und zuverlässig

- GB 1985-2014 „Hochspannungs-AC-Trennschalter und Erdungsschalter“
- GB/T 11022-2011 „Gemeinsame technische Anforderungen für Normen für Hochspannungsschaltgeräte und -steuergeräte“
- DL/T 486-2010 „Technische Bedingungen für die Bestellung von Hochspannungs-AC-Trennschaltern und Erdungsschaltern“
- DL/T 593-2006 „Technische Anforderungen für Hochspannungsschaltanlagen und -steuergeräte“

3. Starke Anpassungsfähigkeit und breites Anwendungsspektrum

- Spannungs-/Stromspezifikationen: 10 kV, 12 kV; 1000 A, 1250 A, erweiterbar auf 2000 A-10000 A Hochstrommodelle;

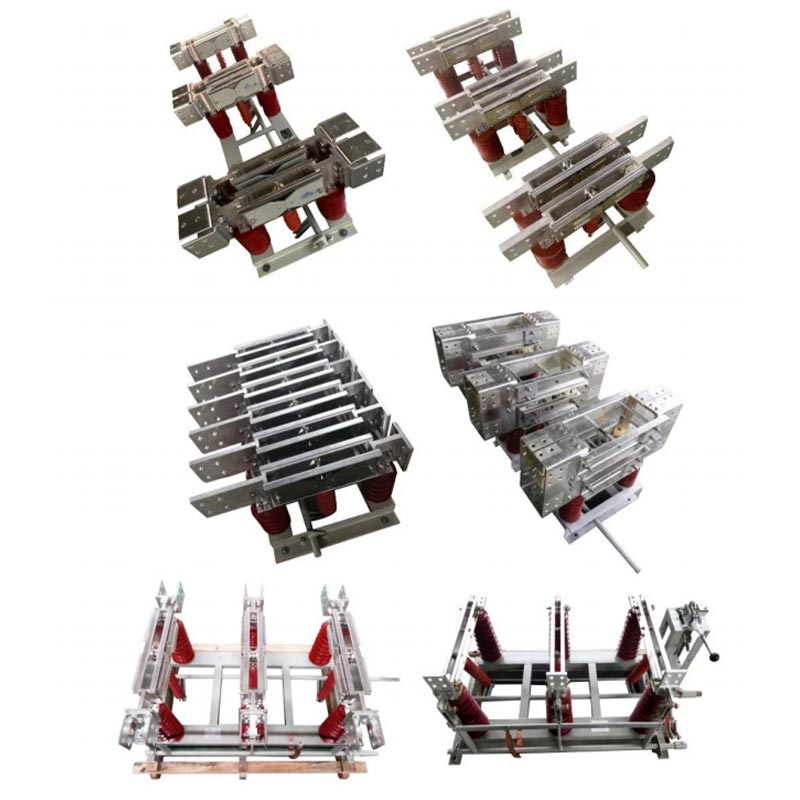

- Verfügbare Typen: ungeerdet, einfach geerdet, Wanddurchführungstyp, der unterschiedliche Installationsanforderungen erfüllt;
- Umwelttoleranz: Großer Betriebstemperaturbereich von -50℃ bis +50℃, Höhe ≤2000m (anpassbar für Höhen über 2500 m), erdbebensicher bis Stärke 8, 20 mm... Vereisungsbeständig, geeignet für Klasse III und IV Verschmutzungsgebiete.

Technische Parameter

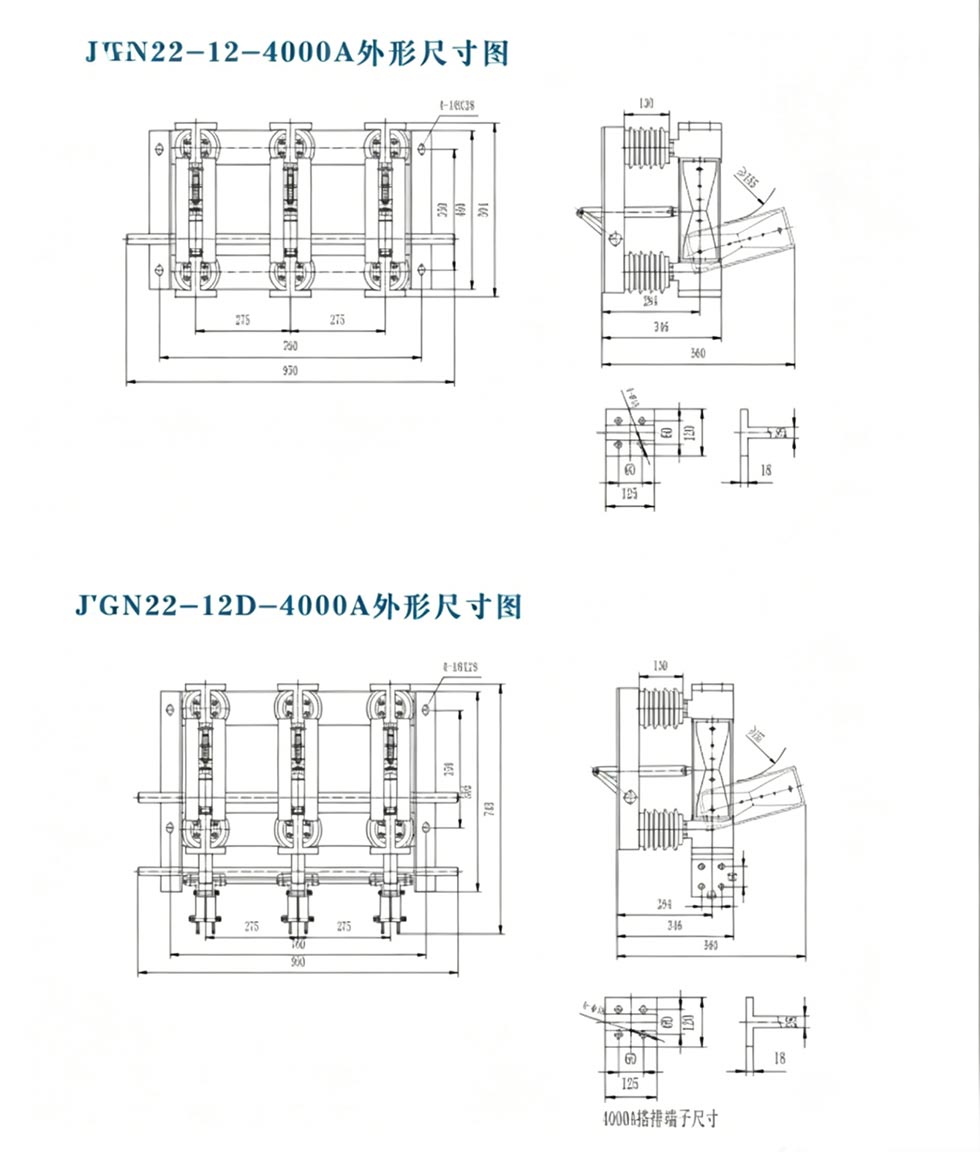

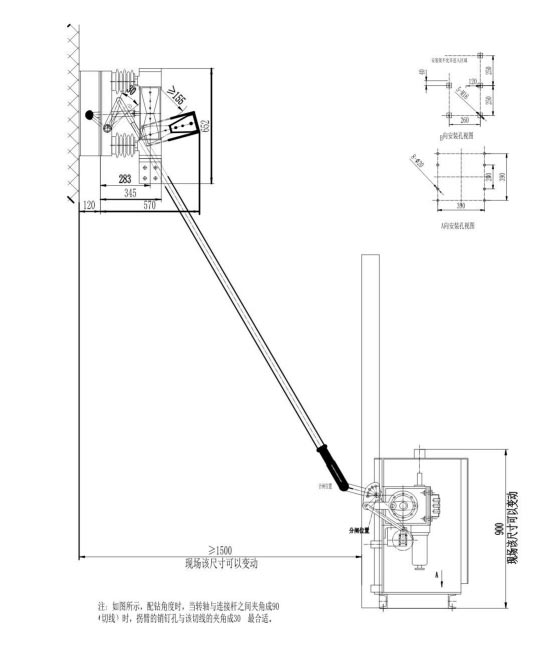

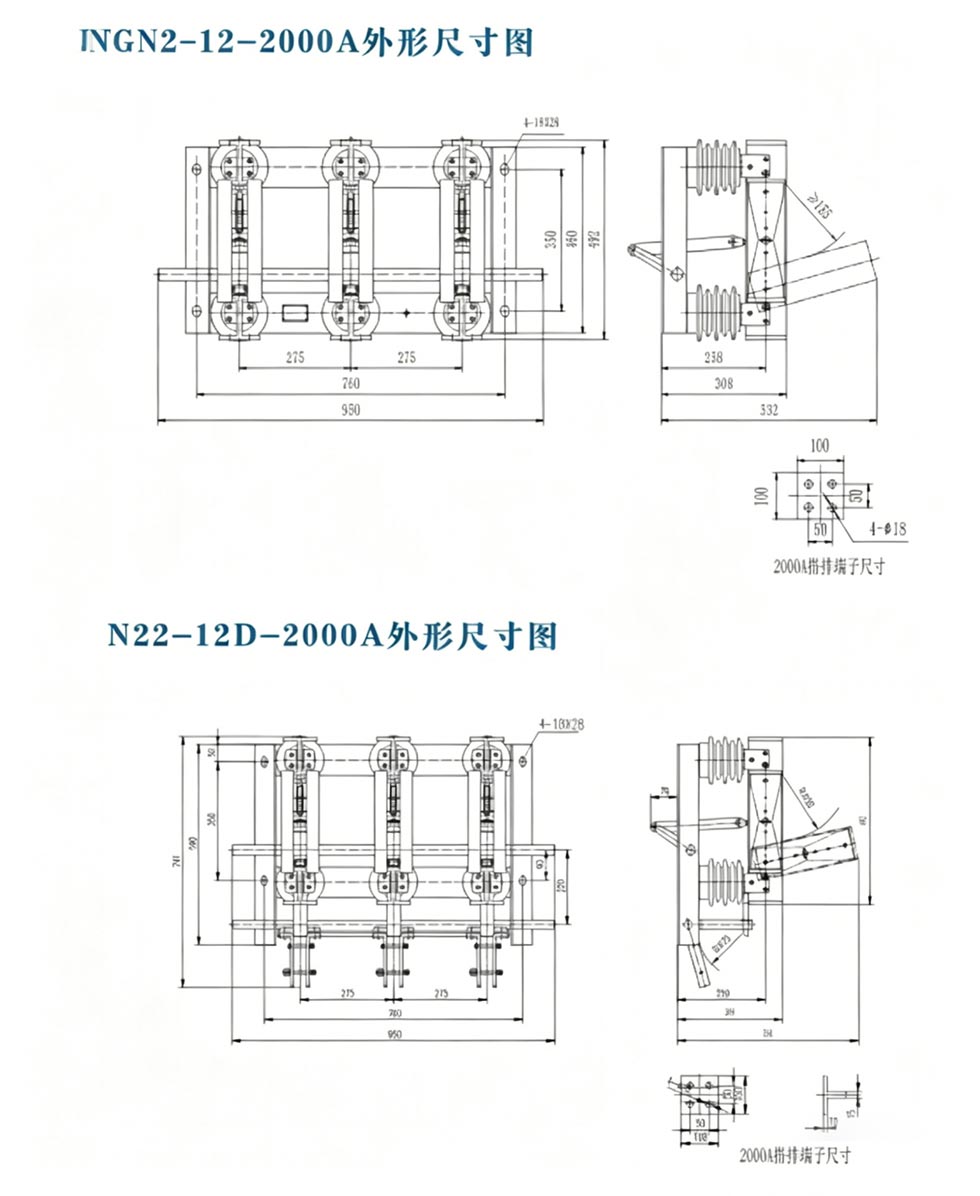

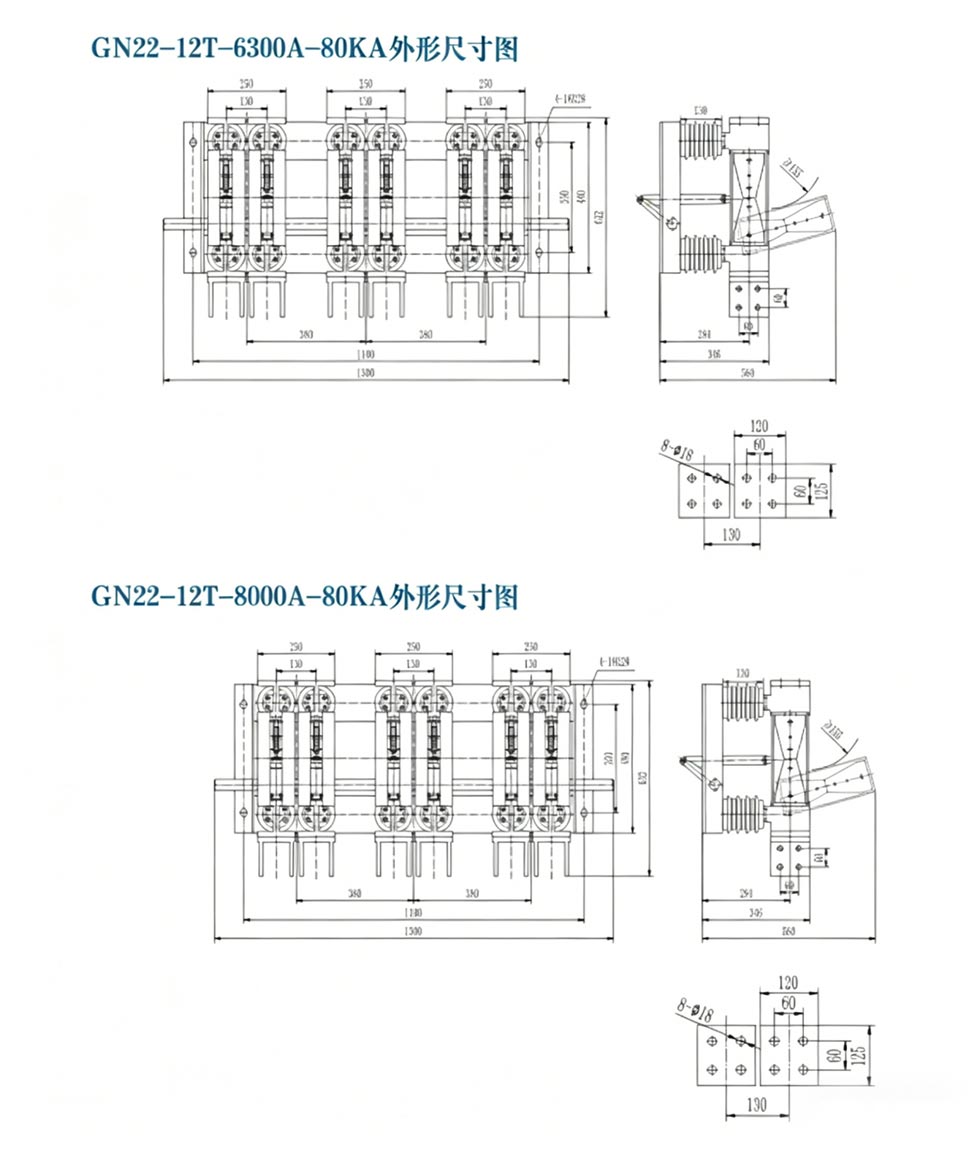

Äußere Dimension

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

Echte Anwendungsfälle

Fall 1: Modernisierung des 12-kV-Stromverteilungssystems in einem großen Stahlwerk

Ein staatliches Stahlwerk musste seine Raumisolationsausrüstung für die 12-kV-Hochspannungsverteilung aufrüsten. Die Die Hauptherausforderungen waren Hochstromheizungen, schlechter Schutz vor Verschmutzung im Freien und hohe Sicherheitsrisiken bei der Wartung. Die Es wurde der Trennschalter Usune GN□-12DW/1250A (mit Erdungs- und Verschmutzungsschutz) ausgewählt, der für den rauen Außenbereich geeignet ist Staubumgebungen. Sein Nennstrom von 1250 A erfüllt die Volllastbetriebsanforderungen der Stahlproduktion Linie.

- Umsetzungsergebnisse: Das Gerät ist seit 2 Jahren ohne Überhitzung oder Isolierung in Betrieb Misserfolge. Die Erdungsfunktion ist zuverlässig und die Isolationsunterbrechung ist während der Wartung erkennbar. Wartung Die Effizienz ist um 40 % gestiegen, was zu langfristigen Großbestellungen des Kunden führt.

Fall 2: Isolierung des 10-kV-Generatorausgangs in einem großen Wärmekraftwerk

Für ein 300-MW-Wärmekraftwerk musste eine Isolationsausrüstung am 10-kV-Generatorausgang konfiguriert werden Anpassungsfähigkeit an große Höhen, Hochstromstabilität und Vibrationsfestigkeit. Der Usune GN□-10/1000A für den Innenbereich Es wurde ein Trennschalter ausgewählt, mit einer maßgeschneiderten, verstärkten Höhenlösung, die für Anlagenbereiche mit geeignet ist Höhen ≤2200 m und beständig gegen starke Vibrationsbedingungen.

- Ergebnisse der Implementierung: Das Gerät hat 3 Jahre lang stabil funktioniert und den Auswirkungen großer Ströme standgehalten am Generatorausgang ohne Auslösung oder Fehlfunktion und bietet so einen sicheren Isolationsschutz für das Gerät Wartung und wird zum Benchmark-Anwendungsfall in Kraftwerken.

FAQ

F1: Was ist der Hauptunterschied zwischen dem Usune-Trennschalter 12 kV, 10 kV, 1000 A, 1250 A und einem gewöhnlichen Trennschalter? Schalter?

A: Der Hauptunterschied liegt in der hohen Strombelastbarkeit und Umweltanpassungsfähigkeit. Gewöhnlich Trennschalter haben einen Nennstrom von ≤630 A, während Usune-Produkte sich auf 1000 A und 1250 A Hochstrom konzentrieren Szenarien, Optimierung der leitfähigen Struktur zur Reduzierung der Wärmeentwicklung; gleichzeitig unterstützen sie Anpassung für den Innen-/Außenbereich, Schutz vor Verschmutzung, Erdung usw. und hält extremen Temperaturen stand von -50℃ bis +50℃, wodurch sie für raue Bedingungen wie Stahlwerke und Kraftwerke geeignet sind, die gewöhnlich vorkommen Produkte können sich nicht erfüllen.

F2: Unterstützt dieser Trennschalter den Einsatz in großer Höhe und in stark verschmutzten Umgebungen?

A: Ja. Das Standardmodell ist für Höhen ≤2000m und Verschmutzungsgrad III-IV geeignet. Für Höhen ≥2500m, Die Kompatibilität kann durch maßgeschneiderte Lösungen wie verstärkte Isolierung und reduzierten Nennstrom verbessert werden. Für stark verschmutzte Umgebungen ist ein verschmutzungsresistentes (W) Modell mit verschmutzungsresistenter Ausführung erhältlich Isolatoren zur Verbesserung der Anti-Flashover-Fähigkeiten. Dieses Modell wurde in mehreren Höhenstählen umgesetzt Anlagen und Kraftwerke.

F3: Wie lange gilt die Garantiezeit für die 12-kV-, 10-kV-, 1000-A- und 1250-A-Trennschalter? Ist eine Installationsanleitung After-Sales-Service bereitgestellt?

A: Usune bietet eine zweijährige Garantie, die die kostenlose Reparatur und den Austausch von Teilen für nicht vom Menschen verursachte Fehler umfasst die Garantiezeit. Das Kundendienstteam bietet kostenlose Installationsanleitungen und technische Schulungen und kann helfen mit Inbetriebnahme aus der Ferne oder vor Ort. Zur Sicherstellung der Ausstattung werden auch maßgeschneiderte technische Lösungen unterstützt Anpassungsfähigkeit an die Bedingungen vor Ort und Eliminierung von Wartungsproblemen.
