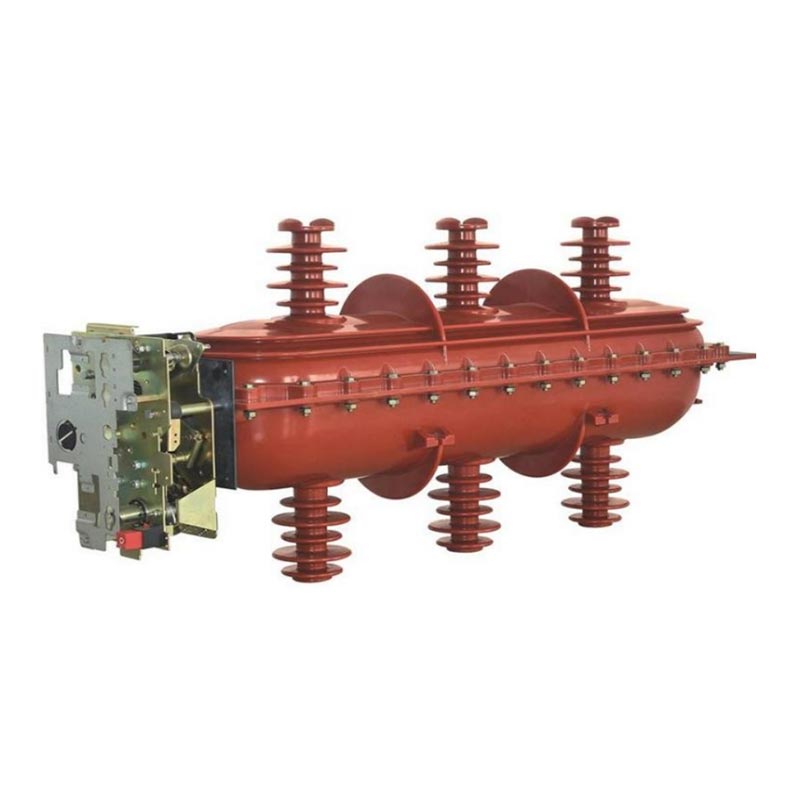

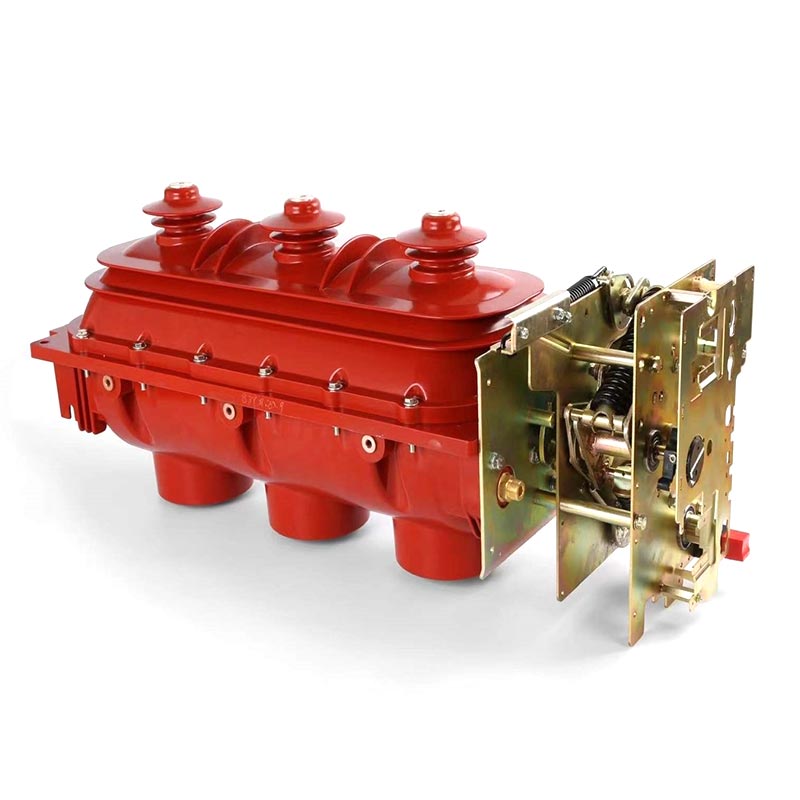

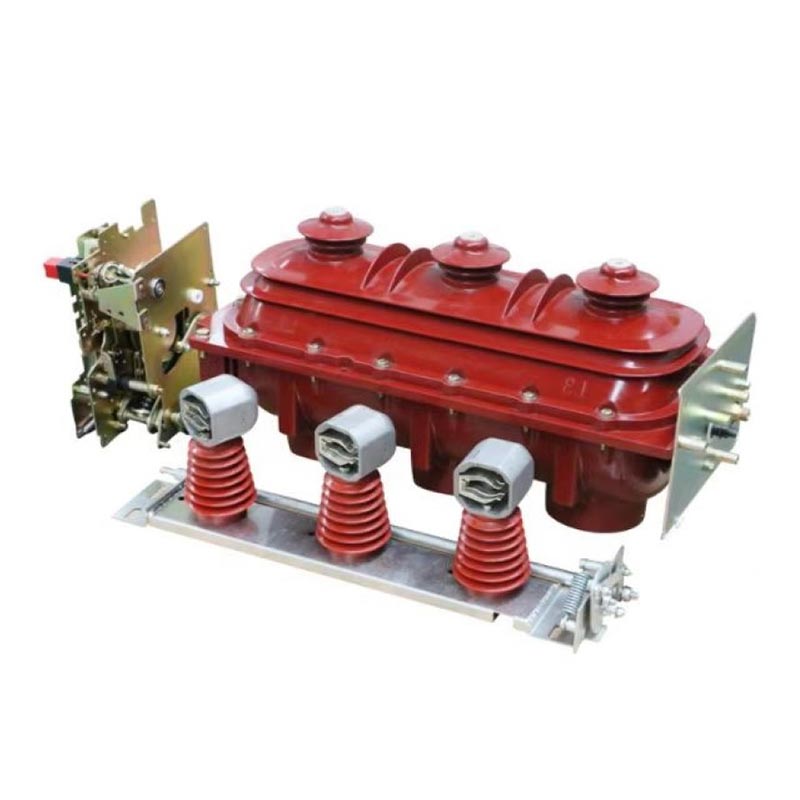

Der Usune FLN36-40.5 Indoor-Lasttrennschalter ist eine zentrale elektrische Hochspannungskomponente, die unabhängig entwickelt wurde und hergestellt von Zhejiang Usune Electric. Es wurde speziell für die sichere und effiziente Stromversorgung entwickelt Verteilungsanforderungen von 35-kV-Nennspannungsszenarien und ist ein Schlüsselgerät in der modernen Energieverteilung Systeme, besonders geeignet für Ringnetz- und Dual-Radial-Stromversorgungssysteme, spielen dabei eine entscheidende Rolle stabile und sichere Stromübertragung und -verteilung. Dieses Produkt kann Lastströme unabhängig ein- und ausschalten und Überlastströme, oder es kann in Reihe mit einer strombegrenzenden Sicherung kombiniert werden, um einen Leistungsschalter zu ersetzen. Der Lastschalter übernimmt das Schalten verschiedener Lastströme, während die strombegrenzende Sicherung das Ausschalten übernimmt von starken Überlastströmen und Kurzschlussströmen, wodurch ein mehrstufiger Schutz für das Stromnetz erreicht wird. Es ist Kompakte Struktur, einfache Installation und wartungsfreier Betrieb machen es zu einem idealen Produkt für städtische Stromnetze Modernisierungen und Optimierung der industriellen Stromverteilung.
Der Lasttrennschalter für den Innenbereich verfügt über eine rotierende, bewegliche Kontaktstruktur mit doppelter Unterbrechung und drei Positionen, ausgestattet mit eine Lichtbogenlöschkammer mit drei Positionen (offen-geschlossen-erde), die ein reibungsloses Umschalten bei unterschiedlichen Betriebsbedingungen gewährleistet Bedingungen und Verbesserung der Systemstabilität. Das insgesamt dreiphasige Installationsdesign bietet eine gute Synchronisierung, Weniger Komponenten und eine bequeme Inbetriebnahme und Installation, wodurch die Schwierigkeit der Bauarbeiten vor Ort verringert wird Wartung.
Der Schalter verwendet eine obere und untere Epoxidharz-Gussschale für eine abgedichtete Montage. Der Hauptstromkreis und die Erdung Das gesamte Schaltkreissystem ist im Gehäuse untergebracht, wodurch die Außenumgebung effektiv isoliert und Staub verhindert wird und Feuchtigkeitskorrosion. Die hohe Isolationsfestigkeit der Bruchstellen und die große Kriechstrecke gehen einher Die spannungsausgleichende Schirmung an den Abgangsklemmen erhöht die Isolationssicherheit weiter und erfüllt die Anforderungen strenge Anforderungen an Hochspannungs-Stromverteilungssysteme.
Hervorragende Sicherheitsleistung. Im Falle eines Störlichtbogens ist die hintere Struktur des Außengehäuses schwach platzen und das Überdruckventil an der Oberseite des Gehäuses öffnet sich, wodurch der Überdruck-Luftstrom austritt außerhalb des Schranks, um Geräteschäden und Gefahren für die persönliche Sicherheit zu vermeiden. Ausgestattet mit einer Fünf-Proof-Verriegelung Durch die Funktion werden Fehlbedienungen grundsätzlich ausgeschlossen und die Sicherheit von Bedienern und Geräten gewährleistet.
Der Indoor-Lasttrennschalter unterstützt sowohl den manuellen als auch den elektrischen Betriebsmodus und passt sich so flexibel an den Standort an Anforderungen und bietet Komfort und Zuverlässigkeit. Es verfügt über ein wartungsfreies Design mit einer langen elektrischen und mechanische Lebensdauer, wodurch spätere Wartungskosten reduziert werden. Die Schaltanlage besteht komplett aus Aluminium-Zink Platte mit Korrosionsbeständigkeit und hoher mechanischer Festigkeit, geeignet für verschiedene Arbeitsbedingungen in Innenräumen.
1. Hohe Isolationssicherheit: Verwendung eines primären Hochspannungsisolationsdesigns mit hoher Marge und IP33 Durch die Schutzart wird das Isolationssicherheitsniveau des vorderen Bedienraums effektiv verbessert Schutz der persönlichen Sicherheit der Bediener.
2. Breite Anwendbarkeit: Geeignet für kompakte, miniaturisierte und häufig betriebene Szenarien, die häufig in städtischen Gebieten eingesetzt werden Stromnetze, industrielle und kommerzielle Stromverteilung und neue Energienetzverbindungen, um den unterschiedlichen Anforderungen gerecht zu werden verschiedene Szenarien.
3. Integriertes Design: Kompaktes Kombinationsschalterdesign mit integrierten Trennschalter- und Erdungsfunktionen. Reduzierung des Geräteplatzbedarfs und Erleichterung der Integration von Stromverteilungssystemen.
4. Hohe Zuverlässigkeit: Verwendet einen hochzuverlässigen SF6-Lastschalter. Der SF6-Gasdruck ist niedrig, der Betrieb ist zuverlässig und Die Lebensdauer der Gasspeicherung kann bis zu 20 Jahre betragen, sodass kein häufiges Nachfüllen und Sicherstellen des Gases erforderlich ist Langzeitstabiler Betrieb.
| NEIN. | Artikel | Einheit | Parameter |
| 1 | Nennspannung | kV | 40.5 |
| 2 | Nennstrom | A | 630 |
| 3 | Nennfrequenz | Hz | 50/60 |
| 4 | Spannungsfestigkeit bei Netzfrequenz | kV | 95/110 |
| 5 | Blitzstoßfestigkeit | kV | 185/215 |
| 6 | Bemessungskurzzeitausschaltstrom (Spitze) | kA | 50 |
| 7 | Nenn-Ausschaltstrom im geschlossenen Regelkreis | A | 630 |
| 8 | Bewerteter aktiver Lastausschaltstrom | A | 630 |
| 9 | Nennübertragungsstrom | A | 1000 |
| 10 | Bewerteter Kurzschlussstrom | kA | 20 |
| 11 | Widerstand des Hauptstromkreises | μΩ | 85 |
| 12 | Mechanische Ausdauer | Mal | 2000 |
| 13 | Jährliche Gasleckrate | % | ≤0,1 |
Dieser Lasttrennschalter für den Innenbereich verwendet SF6-Gas als Lichtbogenlöschmedium, das eine hervorragende Lichtbogenlöschung aufweist und Isolationsleistung. Wenn der Schalter den Strom unterbricht, wird bei der Trennung sofort ein Lichtbogen erzeugt die beweglichen und stationären Kontakte. Angetrieben durch das Magnetfeld des Permanentmagneten bewegt sich der Lichtbogen schnell und schnell wird verlängert, während es durch das SF6-Gas kontinuierlich ionisiert und gekühlt wird und schließlich erlischt, wenn der Strom anliegt Nulldurchgang, wodurch eine sichere und schnelle Stromunterbrechung erreicht wird.
Der doppelte Bruchpunktabstand sorgt für eine hohe Isolation und Bruchisolationsniveaus. Verwendung des Permanentmagneten Das rotierende Lichtbogenprinzip zeichnet sich durch einen geringen Betriebsenergieverbrauch, eine starke Lichtbogenlöschfähigkeit und vieles mehr aus minimaler Kontaktverschleiß, wodurch die elektrische Lebensdauer des Schalters effektiv verlängert wird.
Um einen stabilen Produktbetrieb zu gewährleisten, müssen für die Installation und Nutzung folgende Bedingungen erfüllt sein:
1. Höhe: Nicht mehr als 1000 Meter (besondere Anforderungen müssen bei der Bestellung angegeben werden);
2. Umgebungstemperatur: -25℃~+40℃;
3. Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤95 %, Monatsdurchschnitt ≤90 %;
4. Erdbebenintensität: Klasse B nicht überschreiten;
5. Umgebungsluft frei von starker Verschmutzung wie Staub, Rauch, chemischen Korrosionsmitteln, brennbaren Gasen, Benzin usw
Salzsprühnebel.
Als professioneller Hersteller von elektrischen Hochspannungsgeräten in China lieferte Yu Shun Electric FLN36-40,5 Indoor-Lasttrennschalter für ein groß angelegtes Projekt zur Modernisierung des städtischen Stromnetzes in Ostchina. Das beteiligte Projekt 35-kV-Verteilungsleitungen in acht Stadtgebieten, die Wohngebiete, Gewerbezentren und Industrieparks abdecken, mit extrem hohen Anforderungen an die Stabilität und Sicherheit der Stromversorgung.
Vor der Modernisierung litt die bestehende Schaltanlage unter schlechter Isolierung, häufiger Wartung und geringer Sicherheit. den Anforderungen des städtischen Stromnetzausbaus nicht gerecht werden. Nach der Auswahl dieses Produkts wurde das Projekt verwirklicht Drei wesentliche Verbesserungen: Erstens reduziert das fünffach sichere Verriegelungs- und Lichtbogenlöschdesign Fehlbedienungen und Lichtbogenfehler, Verbesserung der Systemsicherheit; Zweitens reduziert das wartungsfreie Design die monatliche Wartungszeit um 80 %. Senkung der Betriebs- und Wartungskosten; und drittens passt sich die kompakte Struktur dem Installationsraum im Innenbereich an von städtischen Umspannwerken und erleichtert die Integration von Stromverteilungssystemen. Das Produkt hat keinerlei Ausfälle erlitten in über zweijähriger Betriebszeit eine stabile Stromversorgung für über 500.000 Einwohner und über 300 Unternehmen sichergestellt, Große Anerkennung seitens des Projekteigentümers und der örtlichen Energieversorgungsabteilung. Usune Electric als Lieferant, Bereitstellung umfassender After-Sales-Services, einschließlich Installationsanleitung vor Ort und technischer Schulung.
A1: Das Produkt verfügt über ein wartungsfreies Design mit einer langen elektrischen und mechanischen Lebensdauer. Das SF6-Gas Die Aufbewahrungsdauer kann bis zu 20 Jahre betragen. Unter normalen Nutzungsbedingungen ist keine regelmäßige Wartung erforderlich; nur periodisch Es sind Überprüfungen des Gerätegehäuses, des Betriebsmechanismus und des Gasdrucks (falls erforderlich) erforderlich. Alle Usune-Produkte Bevor sie das Werk verlassen, werden sie strengen Qualitätsprüfungen unterzogen, um die Lebensdauer und Zuverlässigkeit des Produkts sicherzustellen.
A2: Der wesentliche Unterschied besteht darin, dass Lasttrennschalter hauptsächlich zum Ein- und Ausschalten von Lastströmen und Überlast eingesetzt werden Während herkömmliche Schutzschalter zusätzlich Kurzschlussströme unterbrechen können. Dieses Produkt, kann in Kombination mit einer strombegrenzenden Sicherung in Reihe einen Leistungsschalter ersetzen: Der Lasttrennschalter ist dafür verantwortlich zum Ein- und Ausschalten verschiedener Lastströme, während die strombegrenzende Sicherung starke Überlastungen bewältigt Kurzschlussstromunterbrechung. Es eignet sich für 35-kV-Ringnetze und dual-radiale Stromversorgungssysteme (z. B B. städtische Stromnetzzweige, Industrie- und Gewerbeverteilerräume usw.), wodurch die Ausrüstungskosten gesenkt werden Gewährleistung der Systemsicherheit. Als professioneller Hersteller in China kann Yushun Electric professionelle technische Leistungen erbringen Beratung, um Kunden bei der Auswahl geeigneter Lösungen zu unterstützen.
