Rmu-Lasttrennschalter

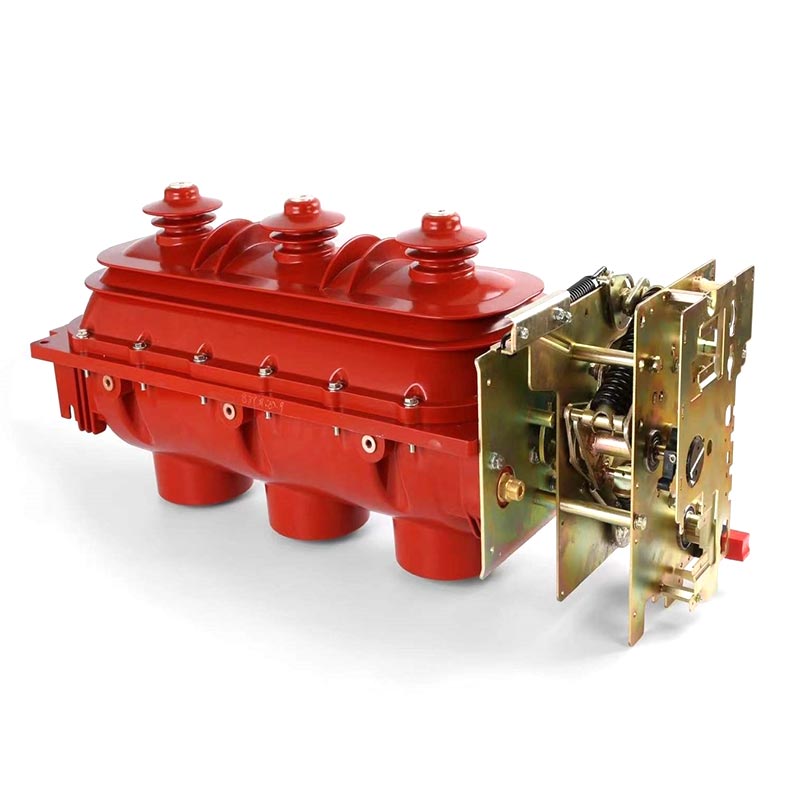

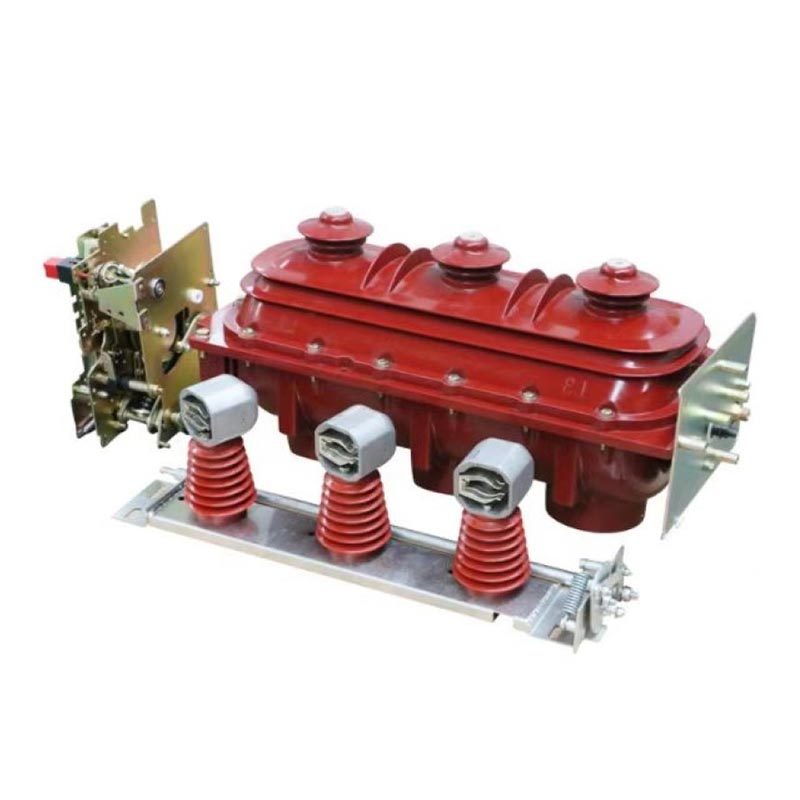

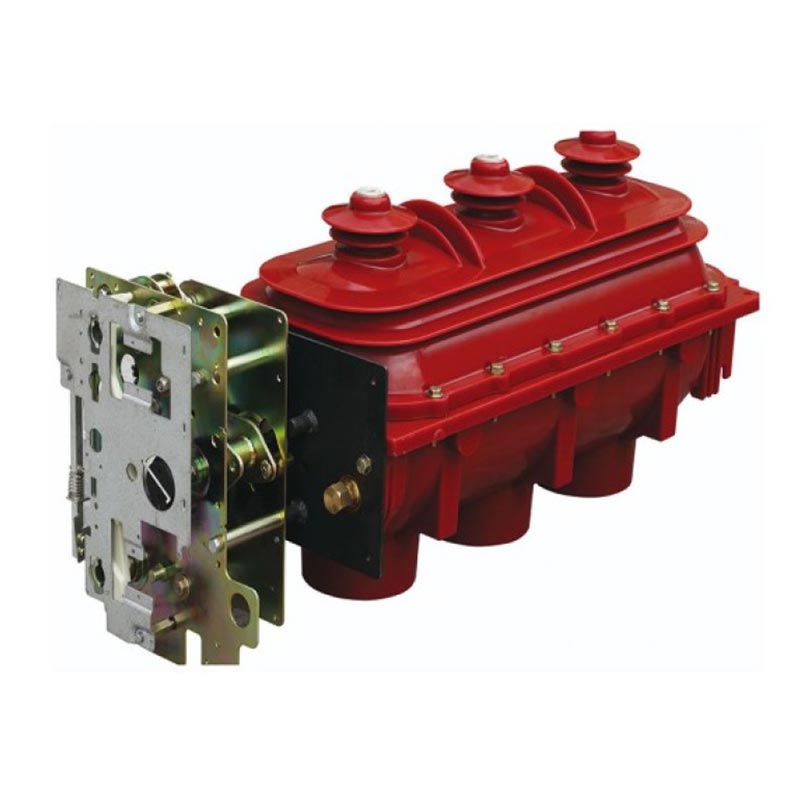

Der Usune RMU-Lasttrennschalter umfasst hauptsächlich drei Arten unabhängig entwickelter Produkte: AC für den Innenbereich Hochspannungs-SF6-Lastschalter, Lastschalter-Sicherungs-Kombinationsgeräte und Kabelkopf-Lastschalter, deckt die Modelle FLN36-12D (Lastschalter) und FLRN36-12D (Lastschalter-Sicherungs-Kombinationsgerät) ab. Diese Produkte können die Anforderungen verschiedener Energieverteilungsszenarien erfüllen und eignen sich besonders für den Komplex Betriebsanforderungen des chinesischen Energiesystems. Als Kernprodukt von Zhejiang Usune Electric Co., Ltd. ist dies Der Schalter wird in der modernen Fabrik des Unternehmens hergestellt und während des gesamten Prozesses strengen Qualitätsprüfungen unterzogen um eine stabile und zuverlässige Leistung zu gewährleisten.

Kernvorteile

1. Usune ist seit vielen Jahren intensiv in der Forschung und Entwicklung sowie der Produktion von elektrischen Hochspannungsgeräten tätig. Sammeln Sie umfangreiche Erfahrungen in Feldanwendungen. Der RMU-Lasttrennschalter ist tausendfach im Einsatz Projekte im In- und Ausland und überprüft seine Anpassungsfähigkeit und Zuverlässigkeit in verschiedenen Umgebungen.

2. Der RMU-Lasttrennschalter wurde vom professionellen Forschungs- und Entwicklungsteam von Usune unabhängig entwickelt und umfasst fortschrittliche Technologien ausländischer Technologien und optimiert sein Design, um es an die tatsächlichen Eigenschaften des chinesischen Energiesystems anzupassen. Es ist Das Prinzip der Lichtbogenlöschung, das strukturelle Design und der Betriebsmechanismus spiegeln allesamt umfassende Fachkenntnisse in diesem Bereich wider dem Bereich der Hochspannungsschaltanlagen.

3. Das Produkt hat alle Typprüfungen bestanden und seine Leistung entspricht vollständig den Normen GB 3804, GB 16926 und IEC 60265 und IEC 60420, was seine technische Autorität und Konformität unter Beweis stellt.

4. Durch den Einsatz einer speziellen dynamischen und statischen Dichtungsstruktur verfügt es über eine hervorragende Dichtungsleistung und ist ausgestattet mit einem visuellen Manometer zur Echtzeitüberwachung. Zuverlässige mechanische Verriegelungen sorgen für Betriebssicherheit. Als Als professioneller Hersteller bietet Usune einen umfassenden Kundendienst, der das Vertrauen der Kunden weiter stärkt.

Strukturelle Merkmale

1. Der Lastschalter und die kombinierten Elektrogeräte bestehen aus einem einheitlichen isolierten Gehäuse, Schalterkörper und Feder Antriebsmechanismus, Sicherungshalter und Sicherungsauslösesystem. Kabelkopfmontierte Lastschalter sind mit einem ausgestattet spezielles isoliertes Gehäuse und ein universeller Federantriebsmechanismus.

2. Das obere und untere Gehäuse werden mit Epoxidharz vergossen, um einen versiegelten, gasgefüllten Innenhohlraum zu bilden. Die Rotation von Der gemeinsame bewegliche Kontakt erreicht drei Positionen: „Schließen“, „Öffnen“ und „Erden“ und gewährleistet so eine flexible und sichere Verbindung zuverlässiges Schalten.

3. Die Vorderseite des Mechanismuskastens ist mit einem SF6-Manometer und einer Positionsanzeige ausgestattet. Die Position Der Anzeiger ist direkt mit der Antriebswelle des beweglichen Kontakts verbunden und gewährleistet so eine genaue und zuverlässige Anzeige.

4. An der Rückseite des Gehäuses befindet sich ein Druckentlastungsanschluss. Bei internem Überdruck aufgrund einer Störung, Das Gas wird nach hinten abgegeben, wodurch ein Ausstoß nach vorne verhindert und die Sicherheit des Personals gewährleistet wird.

5. Zwischen dem Lastschalter und dem Erdungsschalter sowie zwischen den sind zuverlässige mechanische Verriegelungen vorhanden Erdungsschalter und die Vordertür (Panel-Anpassung), um das Risiko einer Fehlbedienung zu vermeiden.

6. An Kabelklemmen montierte Lastschalter sind mit berührungssicheren Kabelanschlüssen an der Vorderseite ausgestattet und unterstützen Hochspannung Kabelverbindungen sowohl am Eingangs- als auch am Ausgangsende und sind speziell für Kabelabzweigungen/-verbindungen konzipiert Boxen.

Lichtbogenlöschprinzip

Der RMU-Lasttrennschalter verwendet SF6-Gas als Lichtbogenlöschmedium und weist eine hervorragende Lichtbogenlöschung auf Leistung. Wenn der Schalter den Strom unterbricht, trennen sich die beweglichen und stationären Kontakte und erzeugen einen Lichtbogen. Angetrieben durch ein permanentes Magnetfeld rotiert der Lichtbogen schnell um die Kontakte und erreicht so eine schnelle Entionisierung und Abkühlung, Erlöschen am aktuellen Nulldurchgangspunkt; nach der Pause ein Double-Break-Gap mit hohem Niveau Es entsteht eine Isolationsisolierung, die zu einem starken Schaltvermögen, minimalem Kontaktverschleiß und einer langen elektrischen Lebensdauer führt Leben.

Betriebsmechanismus

1. Manueller Federantriebsmechanismus vom Typ II

Wird für Schalt-, Schließ-, Öffnungs- und Erdungsvorgänge des Lastschalters verwendet. Das obere Bedienloch steuert der Erdungsschalter und das untere Betätigungsloch steuert den Lastschalter; nach dem Schließen die Auslösefeder speichert synchron Energie und die Auslösung kann nur über ein manuelles Taster- oder Sicherungssignal erfolgen.

2. Elektrischer Federantriebsmechanismus vom Typ II

Basierend auf dem manuellen Mechanismus fügt dieses Design einen Motorenergiespeicher und eine Auslösespule hinzu. Manuell und elektrisch Der Betrieb ist unabhängig und stört sich nicht gegenseitig. Es unterstützt die Fernbedienung und die Bedienung Die Spannung umfasst AC220V, DC220V, DC110V und DC48V.

Betriebsbedingungen

1. Normale Betriebsbedingungen

- Umgebungstemperatur: −25 °C ~ +40 °C
- Höhe: Nicht mehr als 2000 m
- Luftfeuchtigkeit: Tägliche durchschnittliche relative Luftfeuchtigkeit ≤95 %; monatliche durchschnittliche relative Luftfeuchtigkeit ≤90 %; täglicher durchschnittlicher Wasserdampf Druck ≤2,2 kPa; monatlicher durchschnittlicher Wasserdampfdruck ≤1,8 kPa
- Umgebungsluft frei von Staub, Rauch, korrosiven/brennbaren Gasen, Dämpfen und Salznebelverschmutzung
- Äußere Vibrationen und seismische Störungen sind vernachlässigbar
- Sekundärkreisinduzierte elektromagnetische Interferenzamplitude ≤1,6 kV

2. Besondere Betriebsbedingungen

Gemäß GB/T 11022-1999 „Gemeinsame technische Anforderungen für Normen für Hochspannungsschaltgeräte und -steuergeräte“ Der Schalter sollte unter normalen Bedingungen funktionieren. wenn die tatsächlichen Betriebsbedingungen vom Normalbereich abweichen (z. B. Höhe über 2000 m, übermäßige Temperatur, hohe Luftfeuchtigkeit und leichte Kondensation usw.), die der Benutzer benötigt eine Einigung mit dem Hersteller zu erzielen.

Wichtigste technische Parameter

Technische Parameter der Sicherung

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

Tatsächliche Anwendungsfälle

Fall 1: Stromverteilungsprojekt in einer Wohnanlage in Hangzhou, China Eine große Wohnanlage in Hangzhou hat hohe Anforderungen an die Stabilität und Sicherheit der Stromversorgung und hat sich für den Lasttrennschalter Usune FLRN36-12D entschieden Lastschalter-Sicherungs-Kombinationsgerät als Kernstromverteilungsgerät nach dem Vergleich. Installiert in der Als Umspannwerk der Gemeinde ist es für die Schaltung und den Schutz der Stromleitungen für acht Wohngebäude verantwortlich Gebäude (1200 Haushalte). Seit der Inbetriebnahme im Jahr 2024 läuft die Anlage seit über 12 Monaten stabil ohne Stolperfallen oder Stromausfälle. Sein zuverlässiges Verriegelungsdesign und die SF6-Lichtbogenlöschleistung Verhindern Sie wirksam Stromausfälle, die durch Fehlerströme verursacht werden, und gewährleisten Sie so ein normales Leben der Bewohner. Als Lieferant für Bei diesem Projekt leistete Usune Installationsanleitungen vor Ort und regelmäßige Wartungsdienste und erntete großes Lob von der gemeinschaftlichen Hausverwaltung und den Bewohnern.

FAQ

F1: Welche Standards erfüllt der Usune RMU-Lasttrennschalter und wie wird seine zuverlässige Leistung garantiert?

A1: Das Produkt hat alle Typprüfungen bestanden und seine Leistung entspricht vollständig GB 3804 „3kV~63kV AC“. Hochspannungs-Lasttrennschalter“, GB 16926 „Hochspannungs-Lasttrennschalter-Sicherungs-Kombinationsgerät“ und IEC 60265 und IEC 60420-Standards. Darüber hinaus wird das Produkt von Usune unabhängig und unter strenger Qualitätskontrolle entwickelt während des gesamten Prozesses von der Rohstoffbeschaffung bis zur Fabrikproduktion und -prüfung. Seine einzigartige Dynamik und statische Dichtungsstruktur, Echtzeit-Drucküberwachung und zuverlässige mechanische Verriegelungen sorgen für eine langfristige Sicherheit stabiler Betrieb.

F2: Kann der Usune RMU-Lasttrennschalter in besonderen Umgebungen wie großer Höhe und hoher Luftfeuchtigkeit verwendet werden?

A2: Das Produkt ist so konzipiert, dass es mit normalen Betriebsbedingungen kompatibel ist (Höhe ≤ 2000 m, Temperatur –25 °C). ~ +40 °C usw.). Wenn die tatsächlichen Betriebsbedingungen vom Normalbereich abweichen (z. B. Höhe über 2000 m, übermäßige Temperatur, hohe Luftfeuchtigkeit und Kondensation), müssen Benutzer den Hersteller (Zhejiang Usune) konsultieren Electric Co., Ltd.) im Voraus. Das professionelle Forschungs- und Entwicklungsteam von Usune kann maßgeschneiderte Lösungen auf der Grundlage spezifischer Anforderungen bereitstellen Umgebungen, um einen stabilen Produktbetrieb zu gewährleisten.
