Was ist eine luftisolierte Ring Main Unit RMU und wie verbessert sie die Stromverteilung?

1. Was ist eine luftisolierte Ring-Main-Unit-RMU?

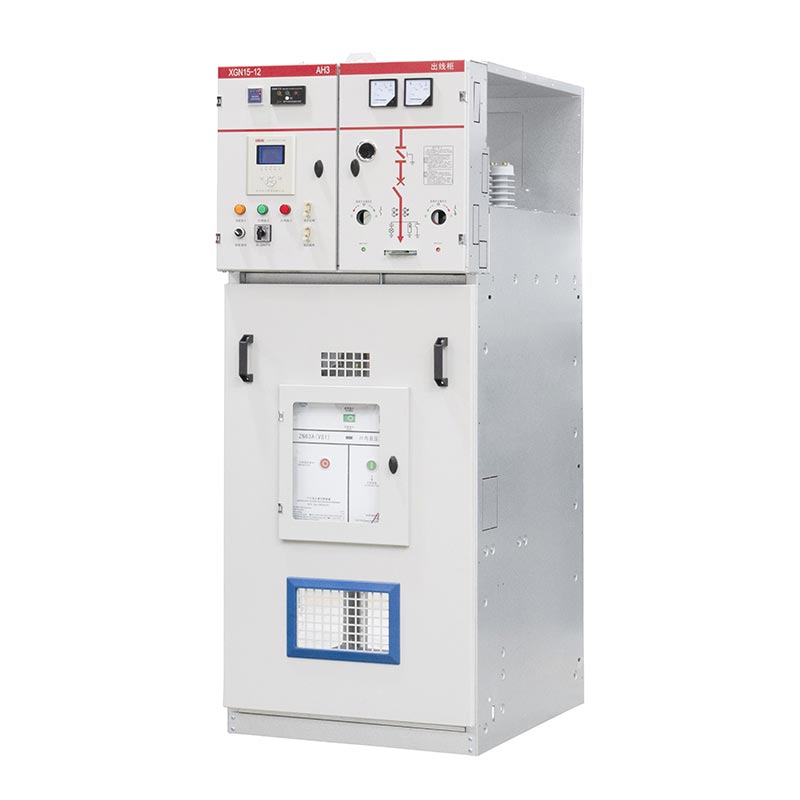

Einluftisolierte Ringleitungseinheit RMUist eine elektrische Mittelspannungsschaltanlage zum Verbinden, Steuern und Isolieren von Stromkreisen in einem Verteilungsnetz. Es nutzt atmosphärische Luft als Isoliermedium um relevante unter Spannung stehende Komponenten, anstatt sich auf SF₆-Gas als primäres Isoliermedium in diesen Räumen zu verlassen.

Der BegriffRinghaupteinheitbeschreibt die Rolle der Ausrüstung in einer Ringverteilungsanordnung. Der Ring verbindet in der Regel mehrere Verteilungspunkte und ermöglicht so, dass Strom aus verschiedenen Richtungen ein Umspannwerk erreichen kann, wenn das Netzwerkdesign und die Betriebskonfiguration dies zulassen. Eine RMU vereint mehrere Schaltfunktionen in einem kompakten Gehäuse und hilft Verteilungsbetreibern bei der Verwaltung von Einspeisungen und Transformatoranschlüssen.

Im Gegensatz zu einem Verteilungstransformator, der die elektrische Spannung ändert, verwaltet ein RMU das Verbinden und Trennen von Mittelspannungskreisen. Je nach Konfiguration kann es Lastschaltung, Isolierung, Erdung und Abzweigschutz durch Sicherungen oder Leistungsschalter bieten.

Luftisolierte RMUs werden in Anwendungen eingesetzt, bei denen Ingenieure klar definierte Schaltfunktionen, eine gasfreie Isolationsanordnung und eine an die Installationsumgebung angepasste Konfiguration benötigen. Vor der Spezifikation sollte das Projektteam die Systemspannung, den Fehlerpegel, das Betriebsschema, den verfügbaren Platz und die geltenden Anforderungen der Versorgungseinrichtungen bestätigen.

2. Wie funktioniert eine luftisolierte RMU?

Eine luftisolierte RMU verwaltet die elektrische Energie, indem sie die Verbindungen zwischen eingehenden Ringspeisern und ausgehenden Verteilerkreisen steuert. In einer typischen Drei-Wege-Anordnung verbinden zwei Funktionseinheiten die Ringkabelabschnitte, während eine dritte eine lokale Transformatoreneinspeisung versorgt oder schützt.

Normalverteilungsbetrieb

Im Normalbetrieb werden die Schaltgeräte entsprechend dem genehmigten Betriebsplan des Netzes positioniert. Viele Verteilungsnetze verwenden eine ringförmige Kabelführung mit einem normalerweise offenen Punkt. Durch diese Anordnung bleibt ein alternativer Versorgungsweg erhalten, ohne dass der gesamte Ring zwangsläufig als geschlossener Kreislauf betrieben werden muss.

Fehlerisolierung und Wiederherstellung der Versorgung

Wenn in einem Kabelabschnitt ein Fehler auftritt, erkennen oder unterbrechen Schutzgeräte den Fehler wie vorgesehen, während Bediener oder ein zugelassenes Automatisierungssystem den betroffenen Abschnitt isolieren. Das verbleibende fehlerfreie Netzwerk kann dann über eine alternative Einspeisung wiederhergestellt werden, sofern die Gerätebewertungen, die Netzwerkkapazität, die Schutzkoordination und die Umschaltverfahren dies zulassen.

Es ist wichtig, Lastwechsel von Fehlerunterbrechungen zu unterscheiden. Ein Lasttrennschalter ist für bestimmte Schaltaufgaben ausgelegt; Es darf nicht davon ausgegangen werden, dass jeder Kurzschlussstrom unterbrochen wird. Der Fehlerschutz erfordert möglicherweise eine koordinierte Sicherungs-Schalter-Kombination oder einen Leistungsschalter mit einem geeigneten Schutzrelais.

3. Was sind die Hauptkomponenten einer luftisolierten RMU?

Der genaue interne Aufbau variiert je nach Hersteller und Modell, aber die meisten Designs kombinieren Schaltgeräte, Leiter, Isolationsstrukturen, Sicherheitsmechanismen und optionale Überwachungsausrüstung.

Lasttrennschalter

Lasttrennschalter verbinden oder trennen Stromkreise unter ihren spezifizierten normalen Lastschaltbedingungen. In einer Ringkonfiguration ermöglichen sie Betreibern die Steuerung der ein- und ausgehenden Kabelabschnitte. Ihre Nenn-Einschalt-, Bruch- und Kurzzeitfestigkeit müssen mit der vorgesehenen Aufgabe übereinstimmen.

Sammelschienen und elektrische Verbindungen

Sammelschienen sorgen für leitende Pfade zwischen Funktionseinheiten. Ihr Material, ihr Querschnitt, ihre Verbindungsqualität und ihr thermisches Design beeinflussen die Stromtragfähigkeit und den Temperaturanstieg. Kabelanschlüsse müssen außerdem mit dem angegebenen Kabeltyp und der Installationsanordnung kompatibel sein.

Erdungsschalter und Verriegelungen

Erdungsschalter bieten die Möglichkeit, bestimmte isolierte Stromkreisabschnitte zu erden, wenn der genehmigte Betriebsablauf dies zulässt. Mechanische oder elektrische Verriegelungen verhindern unzulässige Schaltvorgänge. Diese Mechanismen sind wichtig, sie ersetzen jedoch nicht die Überprüfung der Isolation und Spannungsfreiheit im Rahmen der geltenden Sicherheitsverfahren.

Sicherungs-Last-Kombinationen oder Leistungsschalter

Transformatoreinspeisungen können eine Sicherungs-Last-Kombination oder einen Leistungsschalter mit Schutzrelais verwenden. Die geeignete Lösung hängt von den Transformatoreigenschaften, dem erwarteten Fehlerstrom, den Selektivitätsanforderungen und der Netzwerkschutzphilosophie ab.

Isolatoren, Gehäuse und Überwachungszubehör

Isolierende Stützen halten die erforderlichen elektrischen Abstände ein und unterstützen spannungsführende Komponenten. Das Gehäuse schützt Geräte vor den für das Produkt spezifizierten Umgebungsbedingungen und mechanischen Bedingungen. Optionale Spannungsanzeigen, Fehlerdurchgangsanzeigen, Motorantriebe und Kommunikationsgeräte können bei ordnungsgemäßer Integration die Betriebssichtbarkeit und Fernsteuerung verbessern.

4. Welche Vorteile bietet die Luftisolierung?

Luftisolierung kann bei Verteilungsprojekten praktische Vorteile bieten, insbesondere wenn der Projektinhaber eine SF₆-basierte Isolierung in den entsprechenden Kompartimenten vermeiden möchte. Der Wert dieser Vorteile hängt vom Gerätedesign und der Betriebsumgebung ab.

• Keine SF₆-Anforderung in luftisolierten Abteilen:Ein geeignetes Design vermeidet die Handhabung, Leckageüberwachung und Rückgewinnungsbedenken am Ende der Lebensdauer, die mit SF₆ in diesen Fächern verbunden sind.
• Sichtbare und zugängliche Vorkehrungen, sofern vorgesehen:Einige Konstruktionen erleichtern die Inspektion von Bauteilen und Schaltpositionen durch geschultes Personal. Die Zugänglichkeit muss für das genaue Modell überprüft werden.
• Modularer Aufbau:Funktionseinheiten können so angeordnet werden, dass sie unterschiedliche Einspeise-, Abgangs- und Transformator-Einspeiseanforderungen erfüllen, wenn die Produktfamilie die erforderlichen Kombinationen unterstützt.
• Praktische Wartungsplanung:Ohne SF₆ in den luftisolierten Abschnitten vermeiden Betreiber gasbezogene Wartungsarbeiten für diese Abschnitte, obwohl die elektrische und mechanische Wartung weiterhin unerlässlich ist.
• Unterstützung für die Vertriebsautomatisierung:Optionale Motorantriebe und Überwachungszubehör können Fernschaltung und Statusmeldung unterstützen.

Was sind die Einschränkungen?

Luftisolierte Konstruktionen erfordern möglicherweise größere elektrische Abstände und eine größere Installationsfläche als einige gasisolierte Alternativen. Auch Feuchtigkeit, Verschmutzung, Kondensation, Höhe und Gehäusebedingungen können die Isolationsleistung beeinträchtigen. Ein gasfreies Design bedeutet nicht automatisch wartungsfreien Betrieb oder überlegene Leistung in jeder Umgebung.

Käufer sollten die komplette Gerätekonfiguration, die Installationskosten, die Anforderungen an den Lebenszyklus, die Umgebungsbedingungen und die geltenden Vorschriften vergleichen, anstatt eine RMU allein aufgrund des Isoliermediums auszuwählen.

5. Wo werden luftisolierte RMUs eingesetzt?

Luftisolierte Ringkabeleinheiten können je nach Spannungsnennwert, Schutzanordnung, Gehäusekonstruktion und genehmigten Installationsbedingungen für eine Reihe von Mittelspannungsverteilungsanwendungen eingesetzt werden.

Industrieanlagen

Fabriken und Verarbeitungsbetriebe nutzen Mittelspannungsverteilungsanlagen zur Versorgung von Transformatoren, Produktionsbereichen und anderen elektrischen Verbrauchern. Eine RMU kann die Feeder-Isolierung unterstützen und Wartungsteams bei der Verwaltung von Netzwerkabschnitten unterstützen, ohne den gesamten Standort unnötig zu beeinträchtigen.

Gewerbe- und Wohnentwicklungen

Bürokomplexe, Wohnanlagen, Einzelhandelsimmobilien und gemischt genutzte Projekte können RMUs in lokalen Umspannwerken nutzen. Kompakte Funktionsanordnungen können die Verwaltung mehrerer Transformatorabzweige innerhalb einer geplanten elektrischen Infrastruktur vereinfachen.

Versorgungsverteilungsnetze

Verteilungsbetreiber können RMUs an Netzwerkverbindungspunkten installieren, um Einspeiseabschnitte zu steuern und Wiederherstellungsverfahren zu unterstützen. Das ausgewählte Gerät muss die versorgungsspezifischen Schutz-, Schalt-, Installations- und Dokumentationsanforderungen erfüllen.

Erneuerbare Energie- und Infrastrukturprojekte

Solaranlagen, Infrastruktureinrichtungen und andere Energieprojekte erfordern möglicherweise eine Mittelspannungsumschaltung zwischen Sammelkreisen, Transformatoren und dem Verteilungsnetz. Die RMU muss entsprechend dem tatsächlichen Fehlerbeitrag, der Schaltaufgabe und der Netzanbindungskonstruktion ausgewählt werden.

Bei Außen- oder Küsteninstallationen sollten Projektteams zusätzlich den Gehäuseschutz, die Korrosionsbeständigkeit, den Temperaturbereich, die Kondensationskontrolle und die Kabeleinführungsabdichtung bewerten. Die Eignung eines bestimmten Modells muss anhand der vom Hersteller angegebenen Servicebedingungen bestätigt werden.

6. Welche Spezifikationen sollten Käufer überprüfen?

Die Wahl einer luftisolierten RMU erfordert mehr als nur die Anpassung einer Nennspannung. Falsche Nennwerte oder eine ungeeignete Schutzanordnung können zu Sicherheitsrisiken, Verzögerungen bei der Inbetriebnahme und kostspieligen Geräteänderungen führen. Käufer sollten dem Hersteller die Netzwerkparameter und Projektanforderungen mitteilen, bevor sie ein Angebot anfordern.

Verstehen Sie die geltenden Standards

IEC 62271-200 deckt metallgekapselte AC-Schaltgeräte- und Steuergerätekombinationen für Nennspannungen über 1 kV und bis einschließlich 52 kV ab, einschließlich relevanter Innen- und Außenanwendungen. Die geltende Ausgabe und Änderungen sollten anhand der Projektspezifikation bestätigt werden. Abhängig von der Gerätekonfiguration können auch zusätzliche Normen für Schalter, Leistungsschalter, Schalter-Sicherungs-Kombinationen und Erdungsgeräte gelten.

Als Referenz finden Sie die offizielle Veröffentlichung IEC 62271-200. Die Einhaltung sollte für das tatsächlich vorgeschlagene Modell und die tatsächlich vorgeschlagene Konfiguration überprüft werden. Eine allgemeine Aussage, dass ein Produkt einer IEC-Norm entspricht, ist kein Ersatz für eine entsprechende Begleitdokumentation.

Fragen, die Sie vor der Bestellung stellen sollten

• Entspricht die vorgeschlagene RMU dem genehmigten Single-Line-Diagramm und der Kabelanordnung?
• Sind Nennstrom und Kurzschlussfähigkeit für die Systemstudie ausreichend?
• Welche Schutz- und Erdungsfunktionen sind standardmäßig enthalten?
• Sind für die entsprechende Konfiguration Typprüfungsnachweise und Aufzeichnungen über routinemäßige Werksprüfungen verfügbar?
• Sind Abmessungen, Kabeleinführungspositionen, Fundamentdetails und Wartungsabstände bestätigt?
• Sind Ersatzteile, Bedienungsanleitungen, Inbetriebnahmeunterstützung und Garantiebedingungen klar festgelegt?

7. Welche Sicherheits- und Installationsanforderungen sind wichtig?

Die Installation von Mittelspannungsschaltanlagen muss von qualifiziertem Personal gemäß genehmigten Zeichnungen, örtlichen Elektrovorschriften, Herstelleranweisungen und standortspezifischen Sicherheitsverfahren durchgeführt werden. Da das Gerät gefährliche gespeicherte oder induzierte elektrische Energie enthalten kann, sollten sich Inbetriebnahme und Wartung niemals allein auf visuelle Schalterpositionen verlassen.

Standortvorbereitung

Vergewissern Sie sich vor der Lieferung, dass das Fundament, die Kabelgräben, der Kabelbiegeraum, die Zugangswege, die Belüftungsanforderungen und die Betriebsfreiräume mit den genehmigten Zeichnungen übereinstimmen. Der Installationsbereich sollte innerhalb der angegebenen Umgebungsgrenzen bleiben und einen sicheren Betrieb und Wartung ermöglichen.

Kabelabschluss und Erdung

Verwenden Sie kompatibles Kabelzubehör und befolgen Sie die Anschlussanweisungen des Herstellers. Überprüfen Sie die Leitervorbereitung, das Anschlussdrehmoment, die Phasenkennzeichnung, den Isolationszustand und die Erdungsanschlüsse. Schlecht installierte Anschlüsse können zu Überhitzung, Teilentladung, Verschlechterung der Isolierung oder Stromausfall führen.

Inbetriebnahmeprüfungen

Die Inbetriebnahme sollte einem genehmigten Testplan folgen, der das Produktdesign und die Projektanforderungen widerspiegelt. Zu den typischen Prüfungen gehören die Inspektion des mechanischen Betriebs, der Verriegelungen, der Verkabelung, des Erdungsdurchgangs, der Schutzeinstellungen, der Steuerkreise und relevanter elektrischer Testergebnisse. Die genauen Prüfungen und Abnahmekriterien müssen von qualifizierten Ingenieuren festgelegt werden.

8. Wie können Betreiber eine luftisolierte RMU warten?

Obwohl eine luftisolierte RMU die Wartung von SF₆-Gas in ihren luftisolierten Fächern vermeidet, erfordert sie dennoch ein Wartungsprogramm, das ihrer Konstruktion, ihrem Einsatzbereich, ihrem Alter und ihrer Installationsumgebung entspricht. Durch vorbeugende Wartung können Schäden erkannt werden, bevor sie zu Ausfällen oder Sicherheitsvorfällen führen.

Empfohlene Inspektionsbereiche

• Gehäusezustand:Auf Korrosion, physische Schäden, Wassereintritt, blockierte Belüftung und beschädigte Dichtungen prüfen.
• Isolationszustand:Achten Sie bei genehmigten Inspektionen auf Verunreinigungen, Feuchtigkeit, Schleifspuren, Risse oder andere Anzeichen von Beschädigung.
• Schaltmechanismen:Überprüfen Sie die Betriebsmechanismen, Positionsanzeigen, Verriegelungen und den mechanischen Zustand gemäß den Herstelleranweisungen.
• Anschlüsse und Kabel:Überprüfen Sie zugängliche Anschlüsse und Anschlüsse mithilfe zugelassener Methoden auf Anzeichen von Überhitzung, Lockerheit oder Isolationsschäden.
• Schutz und Kontrolle:Überprüfen Sie die Relaiseinstellungen, Hilfsstromversorgung, Alarme, Motorantriebe und Kommunikationsfunktionen, sofern vorhanden.
• Aufzeichnungen:Dokumentieren Sie Inspektionen, Prüfergebnisse, Störungen, Schalthandlungen und Korrekturmaßnahmen.

Wie oft sollte eine RMU überprüft werden?

Es gibt kein einheitliches Inspektionsintervall, das für jede Installation geeignet ist. Befolgen Sie den Wartungsplan des Herstellers, die geltenden Vorschriften, die Anforderungen der Versorgungsunternehmen und die Risikobewertung des Standorts. Geräte in staubigen, feuchten, korrosiven oder stark belasteten Umgebungen erfordern möglicherweise häufigere Zustandsprüfungen.

Ohne die vorgeschriebenen Genehmigungs-, Isolations- und Testverfahren dürfen keine versiegelten oder eingeschränkten Bereiche geöffnet, stromführende Komponenten angepasst oder Eingriffsarbeiten durchgeführt werden. Wenn ungewöhnliche Erwärmung, Entladungsgeräusche, Brandgerüche, unerwartete Alarme oder mechanischer Widerstand auftreten, wenden Sie sich umgehend an qualifiziertes Wartungspersonal.

9. Welche häufigen Probleme sollten Projektteams verhindern?

Viele Probleme bei Schaltanlagenprojekten beginnen bereits vor der Einspeisung. Klare Spezifikationen, vollständige Dokumentation und Koordination zwischen Gerätelieferant, Elektroplaner, Installateur und Endbenutzer können vermeidbare Verzögerungen reduzieren.

Für Beschaffungsteams besteht der effektivste Ansatz darin, technische Anforderungen zu definieren, bevor Angebote verglichen werden. Ein niedriger Anfangspreis stellt möglicherweise nicht den besten Gesamtwert dar, wenn die vorgeschlagene Konfiguration zusätzliche technische Maßnahmen, Installationsänderungen oder nicht unterstütztes Zubehör erfordert.
