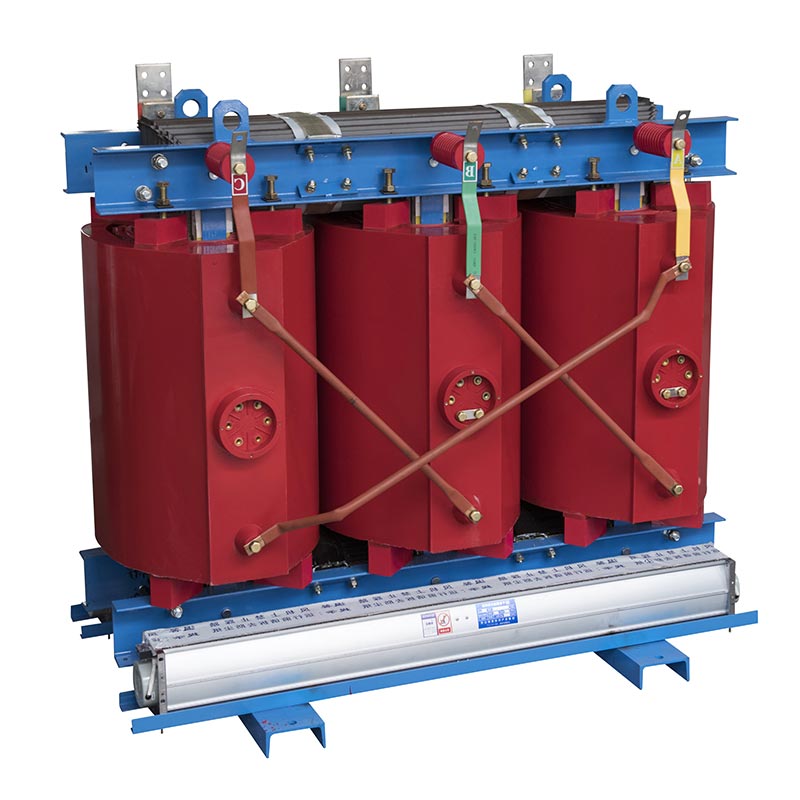

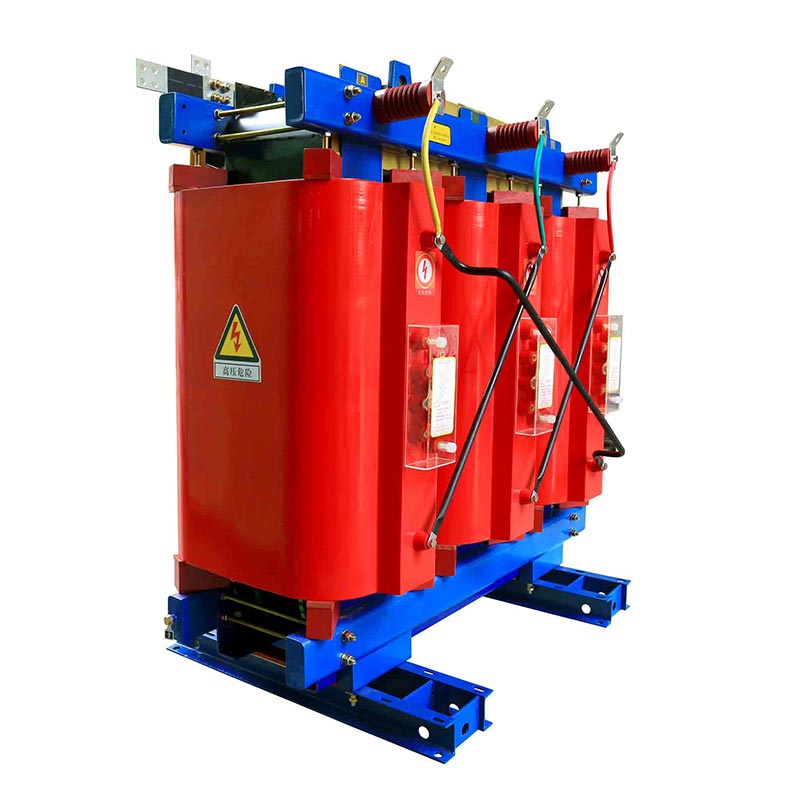

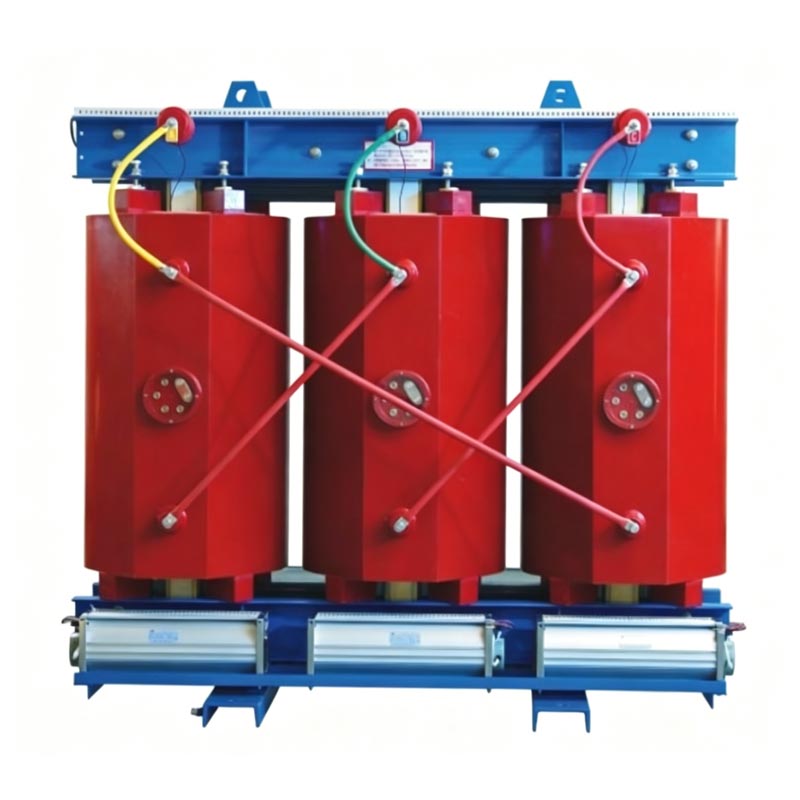

Der 13,8-kV-250-kVA-Trockenverteilertransformator von Usune Electric ist eine ölfreie Stromverteilungseinheit. Seine Wicklungen verfügen über eine vakuumgegossene Epoxidharzstruktur und verlassen sich dabei vollständig auf Luft zur Isolierung und Wärmeableitung Beseitigung von Sicherheitsrisiken im Zusammenhang mit Öltransformatoren – wie Öllecks, Brände und Explosionen.
Als zuverlässiger globaler Lieferant für Energieverteilungsprojekte in Innenräumen hat Usune den Kern und die Wicklung optimiert Strukturen, um geringe Verluste, geringe Geräuschentwicklung und geringe Teilentladung zu erreichen. Das Gerät ist für hohe Luftfeuchtigkeit ausgelegt. Staub und geschlossene unterirdische Betriebsumgebungen. Es sind keine Ölauffanggruben oder feuerfeste Isolierung erforderlich Räume und bietet eine sichere, umweltfreundliche Lösung für eine stabile, langfristige Spannungstransformation. Mit einem Kapazitätsbereich von Mit einer Leistung von 30–2500 kVA ist das Produkt mit Stromversorgungssystemen für den weltweiten kommerziellen, medizinischen, Schienenverkehr usw. kompatibel Industrieanlagen.
Der 13,8-kV-250-kVA-Trockenverteilertransformator eignet sich für Gewerbekomplexe, Bürogebäude, Krankenhäuser, Bildungseinrichtungen, Produktionsstätten, U-Bahn-Umspannwerke und alle Orte, an denen die Stromverteilung in Innenräumen erforderlich ist hohe Brandschutzstandards.
Die Wicklungen bestehen aus hochtemperaturbeständigen Isoliermaterialien und das Gerät enthält kein Isolieröl. Es wird bei Überlastungsfehlern kein Feuer fangen, explodieren oder Flüssigkeit austreten, so dass kein zusätzlicher Brandschutz erforderlich ist Isolationsräume.
Es besteht keine Gefahr einer Ölverunreinigung und es werden im Normalbetrieb oder bei Störungen keine schädlichen Gase freigesetzt Bedingungen. Es kann ohne Ölaufbereitungsanlagen direkt im Innenbereich installiert werden und entspricht den Umweltstandards für grüne Gebäude und medizinische Einrichtungen.
Optimierte Kern- und Wicklungsstrukturen führen zu geringen Vibrationen und Geräuschen im Betrieb. Hervorragende Kontrolle teilweiser Entladungsniveaus verlangsamt die Alterung der Isolierung und verlängert die Gesamtlebensdauer des Geräts.
Der Eisenkern besteht aus hochwertigen Siliziumstahlblechen, was zu geringeren Leerlauf- und Lastverlusten führt. langfristig Durch den Betrieb werden die Stromkosten für Gebäude und Fabriken erheblich gesenkt.
Dank der luftisolierten und luftgekühlten Struktur entfällt die Notwendigkeit eines regelmäßigen Austauschs des Isolieröls oder Testen; Es ist nur einfaches routinemäßiges Abstauben erforderlich, wodurch die Arbeits- und Materialkosten für den Betrieb drastisch gesenkt werden Wartung.
Geeignet für Umgebungstemperaturen von -20 °C bis +40 °C, Höhenlagen ≤1000 m und relative Luftfeuchtigkeit ≤95 % (nicht kondensierend). Feuchtigkeits- und staubbeständig, daher ideal für unterirdische Räume und feuchte Fabrikumgebungen an der Küste.
Geringeres Volumen und geringeres Gewicht bei gleicher Kapazität; nimmt nur minimalen Platz im Stromverteilerraum ein, erleichtert den Transport und das Heben und reduziert den Umfang der Tiefbauarbeiten vor Ort.
Der Trockenverteilungstransformator Usune 13,8 kV 250 kVA arbeitet nach dem Prinzip der elektromagnetischen Induktion:
1. Wechselstrom (AC) wird in die Hochspannungs-Primärwicklung eingespeist und erzeugt einen magnetischen Wechselfluss im Inneren
Eisenkern;
2. Der magnetische Wechselfluss fließt durch die Sekundärwicklung und induziert eine elektromotorische Kraft in der Niederspannung
Spule über elektromagnetische Induktion;
3. Eine Spannungstransformation zwischen 13,8 kV und 0,4 kV wird basierend auf dem Windungsverhältnis zwischen Primär- und Primärwicklung erreicht
Sekundärwicklungen, die eine Kraftübertragung ermöglichen.
Wesentlicher Unterschied zu Öltransformatoren: Luft dient als einziges Medium zur Isolierung und Wärmeableitung zwischen ihnen die Wicklungen und der Eisenkern; es gibt kein flüssiges Isolieröl. Zur Wärmeableitung wird auf eine natürliche Luftkühlung zurückgegriffen (mit Umluftventilatoren für schwere Lastbedingungen), die eine sichere und stabile Leistungsumwandlung gewährleisten.
| Artikel | Technischer Standardparameter |
| Nennkapazitätsbereich | 30–2500 kVA (kundenspezifisches 250-kVA-Modell für dieses Produkt) |
| Für Hochspannung ausgelegt | 10 kV / 10,5 kV / 13,8 kV |
| Für Niederspannung ausgelegt | 0,4 kV |
| Nennfrequenz | 50 Hz / 60 Hz Dual optional für globale Märkte |
| Vektorgruppe | Dyn11 |
| Impedanzspannung | 4 % ~ 6 %, Standardkonfiguration 6 % |
| Artikel | Technischer Standardparameter |
| Betriebsumgebungstemperatur | -20℃ ~ +40℃ |
| Maximal anwendbare Höhe | ≤1000m |
| Zulässige relative Luftfeuchtigkeit | ≤95 %, keine Kondensation auf der Oberfläche |
| Obligatorische Installationsbedingung | Innenraumklima |
Der unterirdische Verteilerraum war geschlossen und feucht und unterliegt strengen Brandschutzanforderungen. das ausgewählte Projekt der Usune 250-kVA-Trockentransformator. Es ist drei Jahre lang ununterbrochen in Betrieb gewesen, ohne dass es zu Öllecks oder teilweisen Öllecks kam Entladungsalarme, wodurch das Risiko von unterirdischen Bränden im Zusammenhang mit ölgefüllten Transformatoren beseitigt und verringert wird Routinewartungsaufwand um 90 % reduziert.
Die Ausrüstung versorgt Operationssäle, Intensivstationen und medizinische Bildgebungssysteme mit Strom. Sein ölfreies Design eliminiert die Brandgefahr in medizinischen Bereichen; Der geräuscharme Betrieb sorgt für Patientenkomfort, während das wartungsfreie Design die Kosten reduziert Arbeitsbelastung für das elektrische Wartungspersonal des Krankenhauses.
Die Werkstatt arbeitet 24 Stunden am Tag unter Volllast in einer staubreichen Umgebung und nutzt mehrere Usune 250 kVA Transformatoren zur Unterstützung automatisierter Produktionslinien. Verlustarme Kerne reduzieren die Stromkosten, der kompakte Platzbedarf spart Platz im Stromverteilerraum und die staubdichte Isolierung sorgt für eine stabile Stromversorgung für Präzision Ausrüstung.
A: Standardmodelle sind nur für die Inneninstallation konzipiert. Wenn jedoch eine Installation im Freien erforderlich ist, ist Usune bietet maßgeschneiderte Lösungen mit IP54-geschützten Outdoor-Gehäusen, um einen sicheren Betrieb im Freien zu gewährleisten.
A: Usune-Wicklungen bestehen aus vakuumgegossenem Epoxidharz und bieten eine solide Isolierung. Dies führt zu einer Teilentladung Kennzahlen, die denen von Trockentransformatoren mit offener Wicklung weit überlegen sind, sowie erhöhte Feuchtigkeit und Staub Widerstandsfähigkeit, was sie ideal für raue Umgebungen wie unterirdische Anlagen, Krankenhäuser und hohe Luftfeuchtigkeit macht Bereiche.
A: Ja. Usune unterstützt maßgeschneiderte stromkreisfreie Stufenschalter auf der Hochspannungsseite, um die Spannung anzupassen Schwankungen in verschiedenen nationalen Netzen; Die Einheiten sind sowohl mit 50-Hz- als auch mit 60-Hz-Frequenzen kompatibel und erfüllen die Anforderungen an die Leistung Lieferstandards in Asien, Amerika und Europa.
