Der220-kV-Trennschalterist ein Hochspannungs-Außenisolationsgerät, das für 220-kV-Wechselstrom-Umspannwerke entwickelt wurde. Es wird hauptsächlich zur Isolierung von Stromkreisen, zur Bereitstellung einer sichtbaren Sicherheitstrennstelle und zur Gewährleistung sicherer Wartungsarbeiten an Hochspannungsgeräten verwendet.
Als professioneller Hersteller von Hochspannungs-Umspannwerksausrüstung in China bieten wir zuverlässige 220-kV-Trennschalterlösungen mit stabiler elektrischer Leistung, starker Anpassungsfähigkeit an den Außenbereich und Einhaltung internationaler Standards. Das Produkt wurde gemäß den Anforderungen der IEC 62271-102 entwickelt und wird häufig in Energieübertragungs- und -verteilungssystemen eingesetzt.
Im Normalbetrieb ist die220-kV-Trennschalterführt ständig Nennstrom. Wenn eine Wartung erforderlich ist, entsteht nach dem Öffnen eine deutlich sichtbare Isolationslücke, die es dem Bediener ermöglicht, nachgeschaltete elektrische Geräte sicher zu prüfen und zu reparieren.
Der Trennschalter ist für Schaltvorgänge im Leerlaufstrom konzipiert und arbeitet mit Leistungsschaltern und Erdungsschaltern zusammen, um die Betriebssicherheit von Umspannwerken zu verbessern.

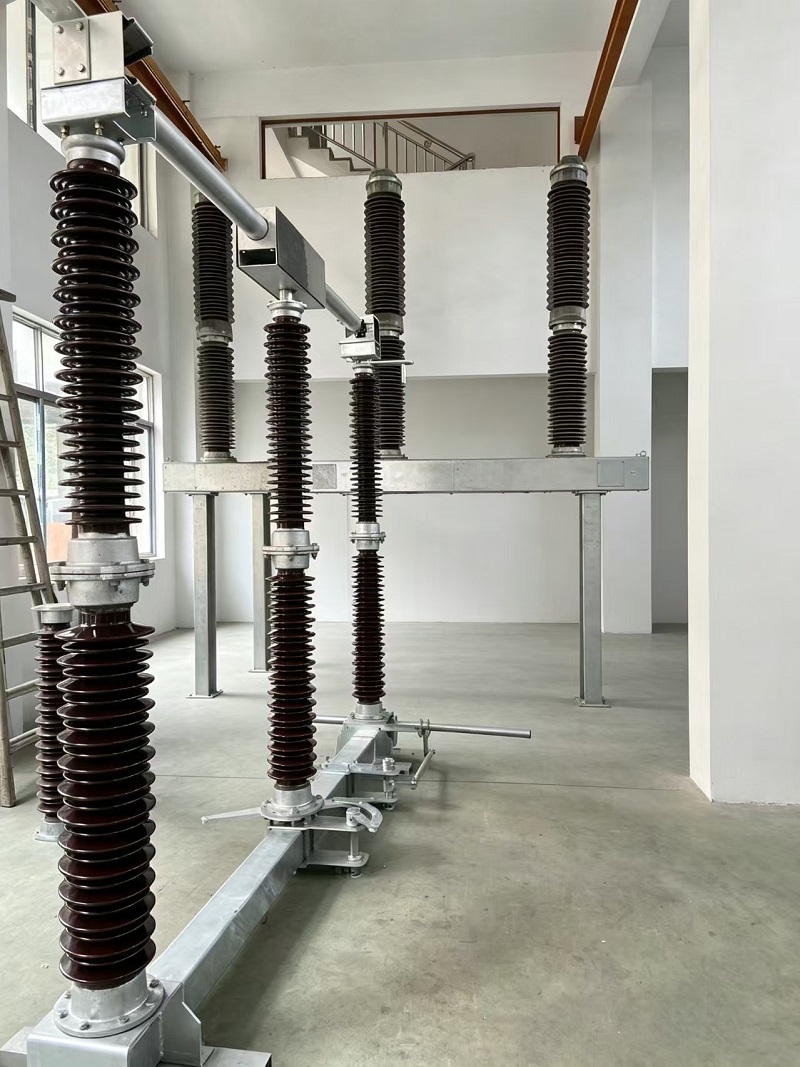

Der komplette 220-kV-Trennschalter besteht aus einer dreiphasigen Hauptstruktur, tragenden Isolatoren, einem leitfähigen System, einem Stahlgrundrahmen und einem motorbetriebenen Antriebsmechanismus. Jede Komponente ist für den langfristigen Außeneinsatz unter Hochspannungsbedingungen optimiert.
Die leitenden Kontakte werden aus hochdichten versilberten Kupferlegierungsmaterialien hergestellt. Dieses Design reduziert effektiv den Kontaktwiderstand, minimiert den Temperaturanstieg im Dauerbetrieb und verbessert die elektrische Leitfähigkeit und Betriebszuverlässigkeit.
Die Stützisolatoren werden aus hochwertigem Aluminiumoxidporzellan oder optional aus Silikonkautschuk-Verbundmaterialien hergestellt. Die Isolationsstruktur bietet eine hervorragende elektrische Festigkeit und Umweltbeständigkeit und gewährleistet so einen stabilen Betrieb in Umspannwerken im Freien.
Der Grundrahmen besteht aus einer feuerverzinkten Stahlkonstruktion mit starker Korrosionsbeständigkeit. Es eignet sich für die langfristige Installation im Freien und trägt dazu bei, die mechanische Festigkeit unter verschiedenen Wetterbedingungen aufrechtzuerhalten.
Der 220-kV-Trennschalter für den Außenbereich ist mit einem motorbetriebenen Antriebsmechanismus ausgestattet, wobei auch ein manueller Notbetrieb verfügbar ist. Die Mechanikbox ist mit der Schutzart IP54 ausgestattet, um den Schutz gegen das Eindringen von Staub und Wasser zu verbessern.
Der Betätigungsmechanismus umfasst Hilfskontakte, die Positionsrückmeldungssignale für Fernüberwachungssysteme liefern. Dadurch können Betreiber den Schaltstatus in modernen Umspannwerken effizient überprüfen.
Der Trennschalter kann in Leistungsschalter und Erdungsschalter integriert werden, um Fehlbedienungen zu verhindern. Das Sicherheitsverriegelungssystem gewährleistet Folgendes:
| Produkttyp | Hochspannungs-Trennschalter für den Außenbereich |
| Nennspannung | 252 kV |
| Nennfrequenz | 50Hz |
| Nenndauerstrom | 1250A / 2000A / 2500A |
| Kurzzeitstromfestigkeit (3 s) | 40kA / 50kA |
| Spitzenstromfestigkeit | 100kA / 125kA |
| Betriebsmethode | Motorischer Betrieb mit manueller Notbetätigung |
| Schutz des Mechanismuskastens | IP54 |
| Anwendbarer Standard | IEC 62271-102 |
Der 220-kV-Trennschalter wird häufig in Hochspannungs-Energieübertragungssystemen eingesetzt, darunter:
Mit zuverlässiger Isolationsleistung und starker Anpassungsfähigkeit an die Umgebung unterstützt dieses Gerät den sicheren und stabilen Betrieb moderner Energiesysteme.
Der 220-kV-Trennschalter ist für die Installation im Freien konzipiert und kann unter verschiedenen Umgebungsbedingungen zuverlässig arbeiten.
Das Produkt kann an unterschiedliche Projektanforderungen angepasst werden, einschließlich Isolationslösungen, Betriebsmechanismen und Funktionen zur Umgebungsanpassung.
Als erfahrener chinesischer Hersteller von Hochspannungs-Umspannwerksausrüstung konzentrieren wir uns auf die Bereitstellung zuverlässiger und maßgeschneiderter Stromübertragungslösungen. Unser 220-kV-Trennschalter kombiniert fortschrittliches Strukturdesign, langlebige Materialien und strenge Qualitätskontrolle, um den anspruchsvollen Anforderungen moderner Energiesysteme gerecht zu werden.
Durch die Einhaltung der IEC-Normen, flexible Konfigurationsoptionen und professionellen technischen Support bietet unser 220-kV-Trennschalter eine zuverlässige Lösung für die sichere Isolierung und den effizienten Betrieb von Hochspannungs-Umspannwerken.
