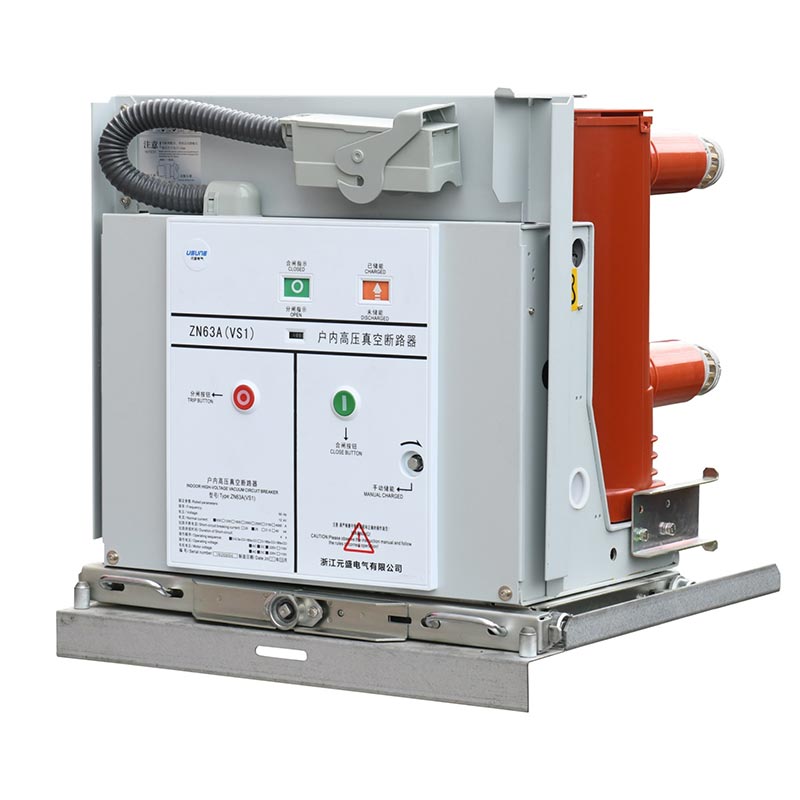

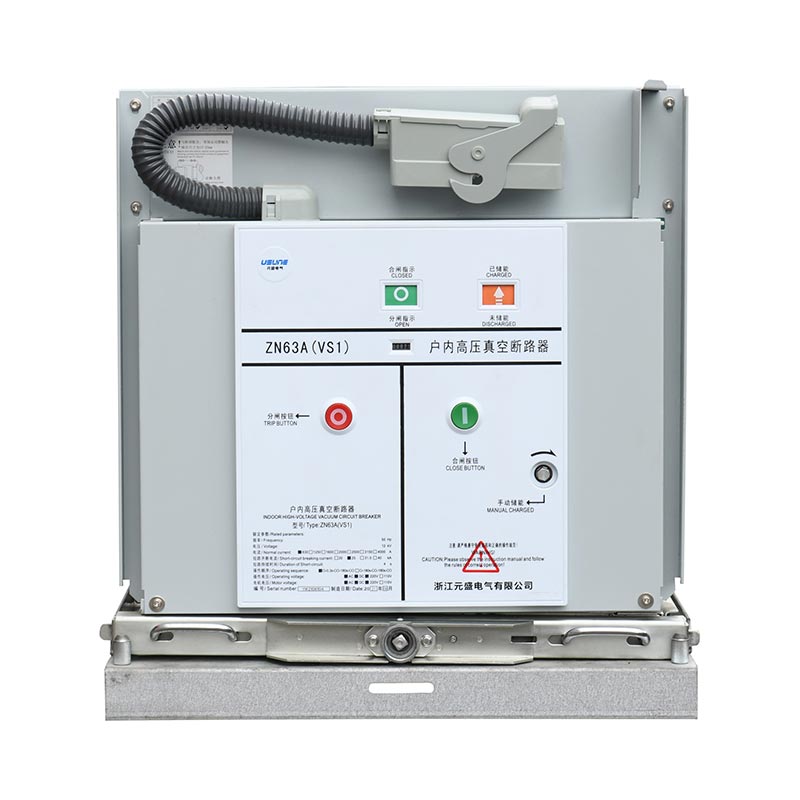

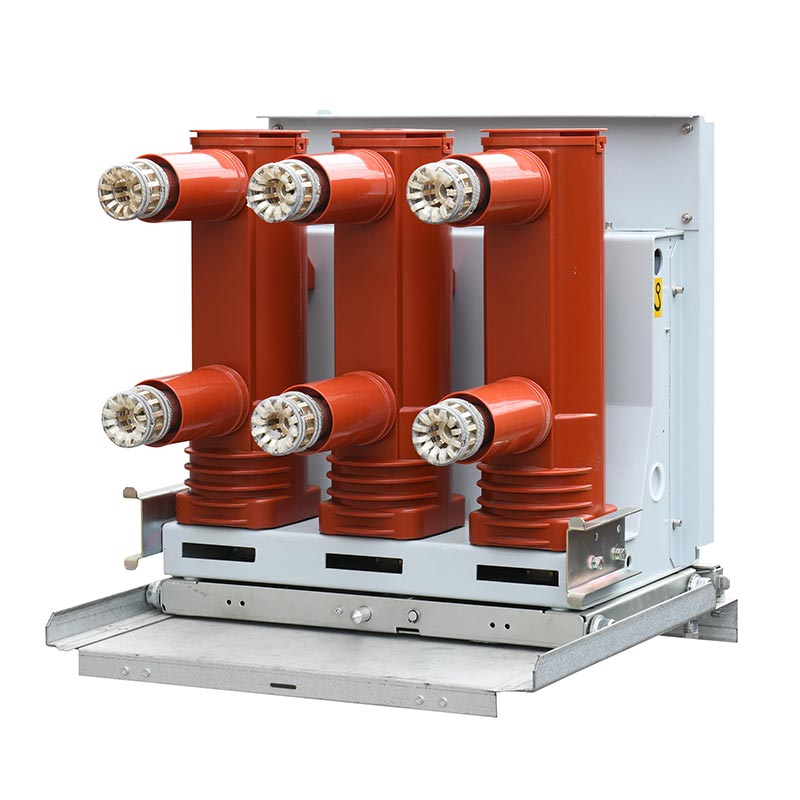

24-kV-Vakuum-Leistungsschalter

Der 24-kV-Vakuum-Leistungsschalter verfügt über ein integriertes Layout, unterstützt sowohl die manuelle als auch die elektrische Energiespeicherung einfach zu bedienen. Der Hauptstromkreis erfordert keine zusätzliche Wartung. Die Vakuumschaltkammer ist mit APG gekapselt Technologie, die Schutz vor Verschmutzung und Kriechströmen bietet, die Lebensdauer verlängert und den Wartungsaufwand reduziert Kosten. Es verfügt über einen umfassenden Verriegelungsmechanismus gegen Fehlbedienungen, um Ausrüstung und Personal zu schützen Sicherheit. Die Lichtbogenlöschkammer sorgt für ein stabiles Vakuum mit einer Öffnungszeit von ≤ 50 ms und einer Schließzeit von ≤ 100 ms und sorgt so für schnelles Arbeiten Antwort. Es ist mit verschiedenen sekundären Steuerspannungen kompatibel, um unterschiedliche Stromversorgungsanforderungen zu erfüllen.

Der 24-kV-Vakuum-Leistungsschalter ist als stationäres und handbetriebenes Modell erhältlich und mit verschiedenen Schaltanlagen kompatibel. Der Nennstrom reicht von 630 A bis 4000 A und der Kurzschlussausschaltstrom von 20 kA bis 50 kA. Flexible Auswahl basierend Die Anpassung an Benutzerbedürfnisse ermöglicht die Anpassung an häufige Betriebsszenarien. Als professioneller Hersteller nutzt Usune Vorteile ausgereifte Produktionsprozesse, strenge Qualitätskontrolle und umfassender technischer Support für eine hohe Leistung Vakuum-Leistungsschalter für globale Anwender. Darüber hinaus erreicht Usune durch den Einsatz erfahrener Lieferantenressourcen effiziente Zusammenarbeit in der Lieferkette, um eine pünktliche Produktlieferung und stabile Qualität sicherzustellen.

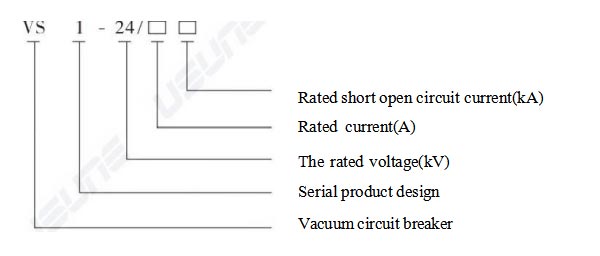

Bedeutungsmodelle

Technische Kernparameter

1. Grundlegende elektrische Parameter

2. Wichtige Strukturparameter

- Kontaktabstand: 13 ± 1 mm;
- Nachlauf: 3,5 ± 0,5 mm;
- Durchschnittliche Öffnungsgeschwindigkeit: 0,9–1,2 m/s;
- Durchschnittliche Schließgeschwindigkeit: 0,5–0,8 m/s;
- Zulässige Verschleißdicke der beweglichen und stationären Kontakte: ≤3 mm;
- Hauptleiterwiderstand: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), wodurch eine stabile Leitfähigkeit gewährleistet wird.

3. Parameter der Umweltanpassungsfähigkeit

Betriebstemperatur: -15℃~+40℃; Tägliche relative Luftfeuchtigkeit ≤95 %, monatliche relative Luftfeuchtigkeit ≤90 %; Höhe ≤1000m (anpassbar für spezielle Höhenlagen); Seismische Intensität ≤8 Grad; Geeignet für Standorte ohne Tropfwasser, brennbare und explosive Materialien, korrosive Gase und starke Vibrationen; anpassungsfähig an das Klima der meisten Teile von China.

Anwendbare Szenarien

Der Usune 24-kV-Vakuum-Leistungsschalter mit seiner überlegenen Leistung wird häufig in den folgenden Szenarien eingesetzt: deckt mehrere Bereiche wie Energie, Industrie und Infrastruktur ab:

1. Kraftwerke und Umspannwerke: Als zentrale Steuer- und Schutzausrüstung für Stromverteilungskreise Wird zum Unterbrechen und Schließen von Stromkreisen verwendet und schützt kritische Geräte wie Transformatoren und Sammelschienen vor Überlastung und Kurzschlussschäden;
2. Industrieunternehmen: Geeignet für Hochspannungs-Stromverteilungssysteme in Branchen wie Metallurgie, Chemietechnik, Maschinenbau und Textilien, um den Anforderungen häufiger Starts und Abschaltungen gerecht zu werden Produktionsanlagen und große Lastschwankungen;
3. Infrastruktur: Wird für die Hochspannungsstromverteilung im städtischen Schienenverkehr, in Hochhäusern und im Gewerbebereich verwendet Komplexe, die eine stabile Stromversorgung gewährleisten und die Stromversorgungszuverlässigkeit verbessern;
4. Neues Energiefeld: Geeignet zur Unterstützung von Stromverteilungssystemen von Photovoltaikkraftwerken und Windkraftanlagen Anlagen, die über gute Entstörungsfähigkeiten verfügen und sich an die Lasteigenschaften neuer Energiequellen anpassen Generation.

Fallstudie aus der Praxis

Fallstudie: Modernisierungsprojekt für ein Hochspannungs-Stromverteilungssystem in einem großen Chemieindustriepark

1. Projekthintergrund

Die vorhandenen Leistungsschalter im Park litten unter unzureichender Zuverlässigkeit und hohen Wartungskosten. Dies erforderte ein Upgrade auf 24-kV-Vakuum-Leistungsschalter mit hoher Zuverlässigkeit, geringem Wartungsaufwand und Kompatibilität mit der korrosiven chemischen Umgebung.

2. Lösung

Es wurden 32 handbetätigte Usune-Leistungsschalter (1600 A/31,5 kA) ausgewählt. Die Dämmstruktur wurde optimiert verbesserte Korrosionsbeständigkeit. Um die pünktliche Lieferung sicherzustellen, wurden Installationsanleitungen und technische Schulungen bereitgestellt Lieferung.

3. Anwendungsergebnisse

Die Geräte arbeiteten stabil und störungsfrei, wodurch die Wartungskosten um 60 % gesenkt wurden. Es war kompatibel mit bestehender Schaltanlagen, wodurch der Bauzyklus verkürzt wird. Der Park hat Usune als langfristigen Partner benannt.

Produktions- und Lieferkettensicherung

1. Produktionssicherung

Usune verfügt über eine moderne Fabrik, die internationale und nationale Standards einhält. Jedes Produkt wird strengen Prüfungen unterzogen Es wurden Werkstests durchgeführt und ein System zur Rückverfolgbarkeit der Qualität des gesamten Prozesses eingerichtet.

2. Lieferkettensicherung

Langfristige Zusammenarbeit mit hochwertigen Lieferanten, Nutzung bekannter Marken für Kernkomponenten und optimierte Versorgung Das Kettenmanagement gewährleistet eine pünktliche Produktlieferung.

3. Kundendienst

Wir bieten Installationsanleitungen, technische Schulungen und Fehlerbehebungsdienste. Kostenlose Reparatur und Austausch von Während des Garantiezeitraums werden Ersatzteile angeboten und nach Ablauf des Garantiezeitraums wird lebenslanger technischer Support bereitgestellt.

Produktkonfiguration und Bestellanweisungen

1. Optionale Konfigurationen

- Betriebsmethode: Manuell + elektrische Energiespeicherung (Standard);
- Schutzgeräte: Optionale Überstrom-, Unterspannungs-/Spannungsausfallauslöser;
- Erdungsgeräte: Optionale 650 W, 800 W, 1000 W breite Erdungslösungen;
- Hilfskomponenten: Optionale Anti-Pump-Relais, Verriegelungselektromagnete usw.

2. Bestellinformationen Bestellungen müssen angeben

Produktmodell, Installationsmethode und Menge; bewertete Parameter; optionale Konfigurationen; Sekundärkontrolle Spannung; Ersatzteile und Sonderwünsche
