HV-Innenvakuum-Leistungsschalter

Der HV-Vakuum-Leistungsschalter für den Innenbereich ist ein Hochspannungs-Vakuum-Leistungsschalter mit drei Stellungen für den Innenbereich, positioniert als „sicher, zuverlässig, effizient, wartungsfrei und an alle Szenarien anpassbar.“ Es ist für 3,6-12 kV Strom geeignet Systeme, die die Schwachstellen herkömmlicher Leistungsschalter lösen und als zentrale Schutzeinheit für die Stromversorgung dienen Netze und Industrieanlagen.

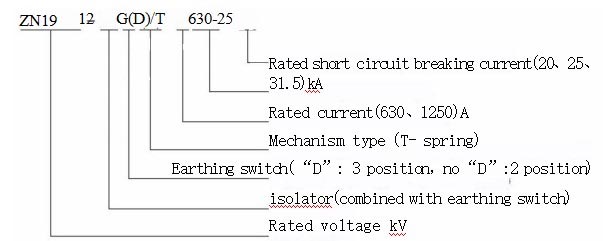

Artikelcode und Bedeutung

Hinweis: Wenn kein Erdungsschalter vorhanden ist, fungiert die Erdungsbetätigungswelle als Verriegelungswelle und die Abmessungen bleiben unverändert.

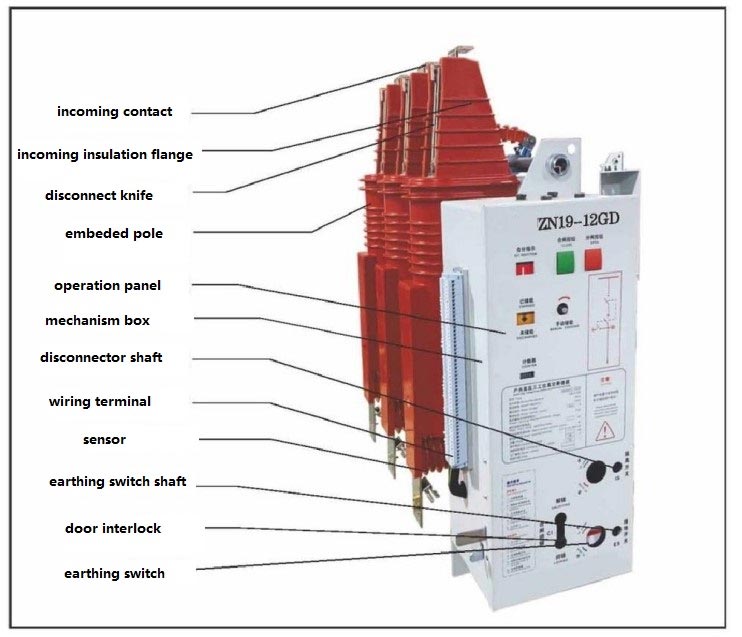

Kernvorteile

1. Überlegene elektromechanische Leistung und lange Lebensdauer

Stabile mechanische Struktur und hervorragende elektrische Leistung. Die mechanische Lebensdauer beträgt 3000 Zyklen Trennschalter, 10.000 Zyklen für Leistungsschalter und 3.000 Zyklen für Erdungsschalter. Der Hauptstromkreis Verwendet eingebettete Festkörperpole, wodurch die Anpassungsfähigkeit an die Umwelt und die Zuverlässigkeit der Isolierung verbessert werden wartungsfreier Betrieb und Reduzierung der Wartungskosten.

2. Modularer Aufbau und komfortable Bedienung

Der modulare Rahmen integriert mehrere Kernkomponenten und sorgt so für ein miniaturisiertes Design. Der Betätigungsmechanismus kann können unabhängig ausgetauscht und gewartet werden und unterstützen den manuellen Betrieb, die AC/DC-Energiespeicherung und die Fernbedienung. Anpassung an unterschiedliche betriebliche Anforderungen und Verbesserung der Effizienz.

3. Mehrere Schutzmaßnahmen zur Verhinderung von Fehlbedienungen

Der HV-Innenvakuum-Leistungsschalter ist mit umfassenden elektromechanischen Verriegelungsvorrichtungen ausgestattet. Die Der Trennschalter weist nach der Auslösung eine sichtbare Unterbrechung auf, die Schranktür ist mit dem Erdungsschalter verriegelt und der Die Abgangsleitung ist mit einem berührungslosen Live-Line-Indikatorsensor ausgestattet, der die Betriebs- und Betriebssicherheit umfassend gewährleistet Gerätesicherheit.

4. Vielseitige Anwendungen

Es passt sich verschiedenen Schranktypen an und kann sowohl in Vorwärts- als auch in Rückwärtsrichtung installiert werden. Geeignet für verschiedene Lasten eignet es sich besonders für Szenarien mit häufigem Betrieb und mehrfachem Kurzschlussstrom Unterbrechungen und erfüllt unterschiedliche Anforderungen an die Stromverteilung.

Technische Kernparameter

Anwendungsfall aus der Praxis

Eine Fallstudie eines mittelständischen Industrie- und Bergbauunternehmens in Ostchina belegt die Praxistauglichkeit des Produkts Wert: Das 10-kV-Stromverteilungssystem des Unternehmens verwendete ursprünglich herkömmliche Öl-Leistungsschalter, die jedoch darunter litten durch hohe Verluste, aufwändige Wartung und eine hohe Ausfallquote (8 %). Nach dem Austausch des fehlerhaften Stromkreises durch den HV Mit dem Indoor-Vakuum-Leistungsschalter im Jahr 2023 wurde ein wartungsfreier Betrieb erreicht, wodurch 30.000 RMB an jährlicher Wartung eingespart wurden Kosten, Reduzierung des Energieverbrauchs um 68 %, Senkung der Ausfallrate auf unter 1 % und Sicherstellung eines stabilen Betriebs für 18 Monate ohne Ausfall. Dies zeigt voll und ganz den Wert des Produkts in Bezug auf „Kostenreduzierung, Effizienzsteigerung usw.“ Sicherheit“, was Usunes professionelle Fähigkeiten als Lieferant unterstreicht.

Gebrauchs- und Wartungsanweisungen für das Produkt

1. Anwendbare Betriebsbedingungen

Der HV-Innenvakuum-Leistungsschalter eignet sich für Innenräume mit Höhen ≤1000 m und einer seismischen Intensität ≤8 Grad und keine explosive Korrosion oder starke Vibration, mit einer täglichen durchschnittlichen Luftfeuchtigkeit von <95 % und einem monatlichen Durchschnitt Luftfeuchtigkeit <90 %. Bei Höhen über 1000m sind bei der Auswahl professionelle Berechnungen erforderlich.

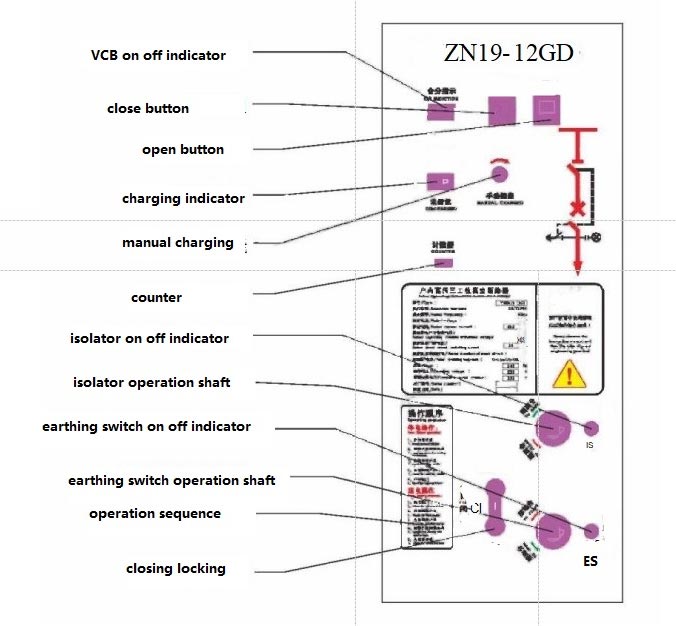

2. Betriebsabläufe

Unterstützt manuellen und elektrischen Betrieb: Für den manuellen Betrieb ist ein spezieller Energiespeichergriff für die Energie erforderlich Lagerung vor dem Schließen und Öffnen des Leistungsschalters; Der elektrische Betrieb erfordert den Anschluss an eine Sekundärstromversorgung Versorgung, Energiespeicherung und Bedienung über Bedientasten. Der Trennschalter öffnet im Uhrzeigersinn und schließt gegen den Uhrzeigersinn. Aus Sicherheitsgründen sind die Schranktür und der Erdungsschalter miteinander verriegelt.

3. Wartungsanforderungen

Die gesamte Einheit ist wartungsfrei; Die Vakuumschaltröhre sollte nur dann überprüft werden, wenn äußerliche Schäden vorliegen vermutet. Der Betriebsmechanismus muss regelmäßig überprüft werden und das Äußere sollte nach 5 Jahren gereinigt werden Betrieb oder nach der Wartung. Die Wartung muss von qualifiziertem Personal durchgeführt werden; die Hilfsstromversorgung sollte zuerst getrennt werden.

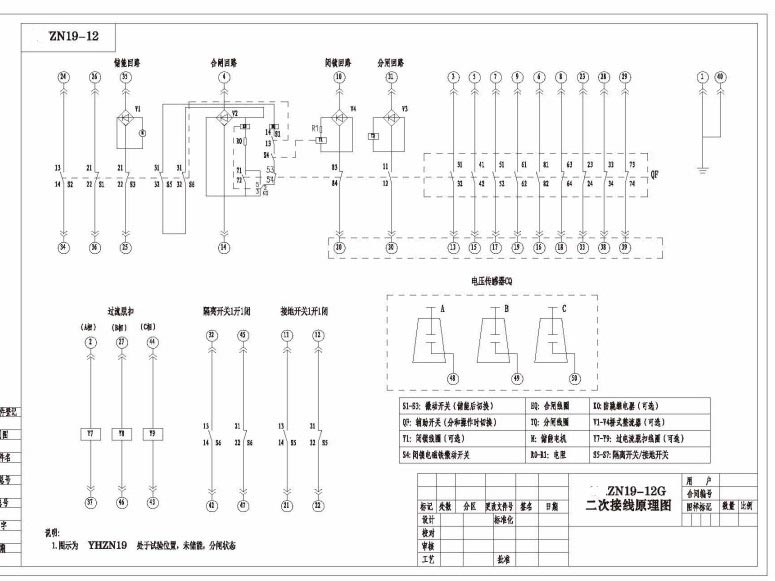

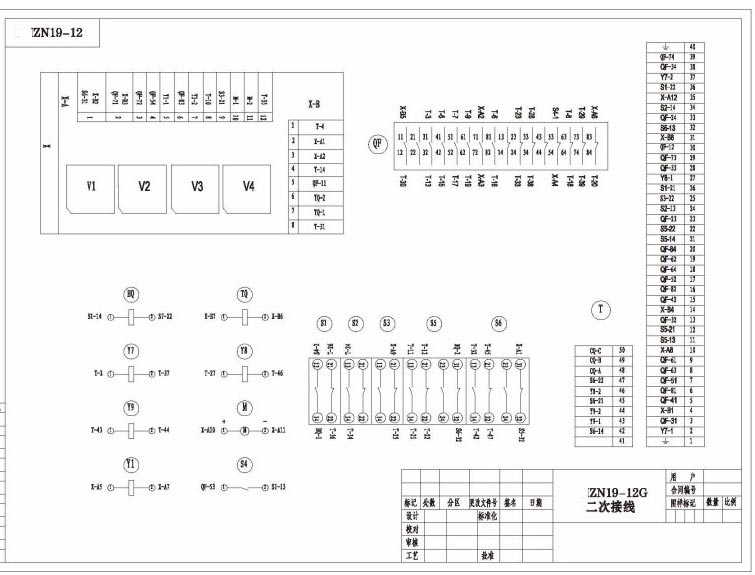

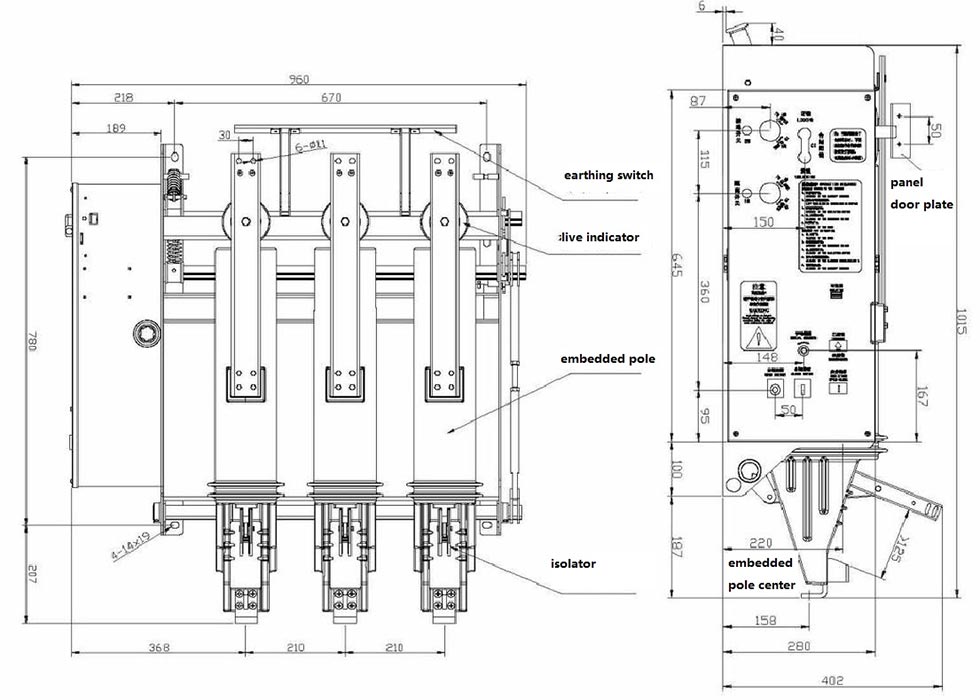

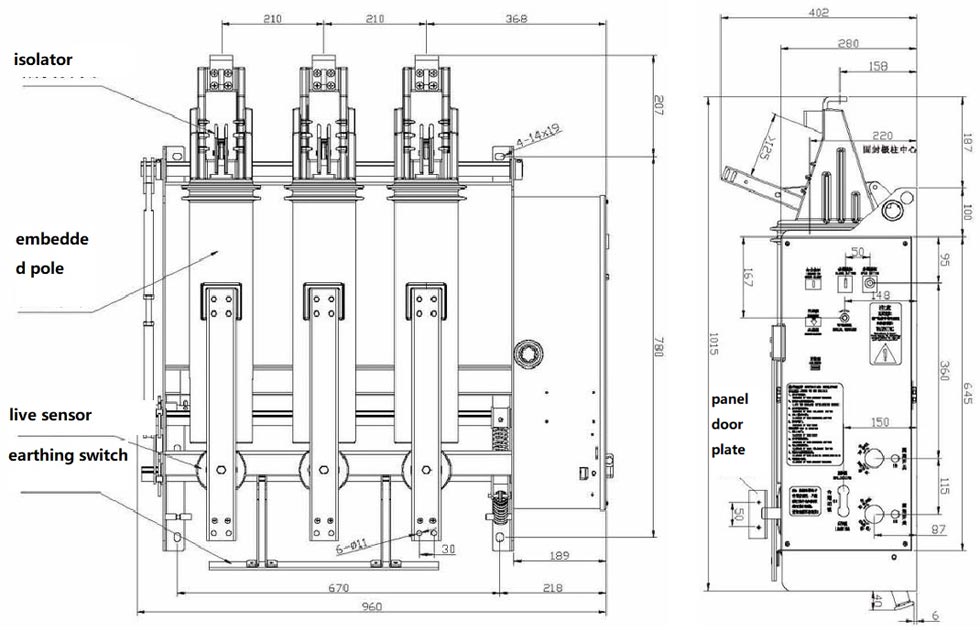

Außenmaße und Schaltplan

ZN19-12GD/(1250)-(31,5) Inversionsinstallation

ZN19-12GD/(1250)-(31,5) normale Installation

Markengarantie und Partnerschaftsvorteile

Als professioneller Hersteller verfügt Usune über eine moderne Fabrik. Unser HV-Innenvakuum-Leistungsschalter wird einer Prüfung unterzogen strenge Leistungs- und mechanische Einlauftests vor Verlassen des Werks; Verpackung und Transport sind standardisiert, um sicherzustellen, dass die Ausrüstung in gutem Zustand ankommt. Als hochwertiger inländischer Lieferant in China ist Usune bietet maßgeschneiderte Lösungen, umfassenden After-Sales-Service und schnelle Lieferung. Unsere Produkte werden nach Übersee exportiert, Dies macht uns aufgrund unserer überlegenen Qualität zu einer bevorzugten Wahl in der Branche und wir bieten den Benutzern kontinuierlich zuverlässige Ergebnisse Energieverteilungslösungen.
