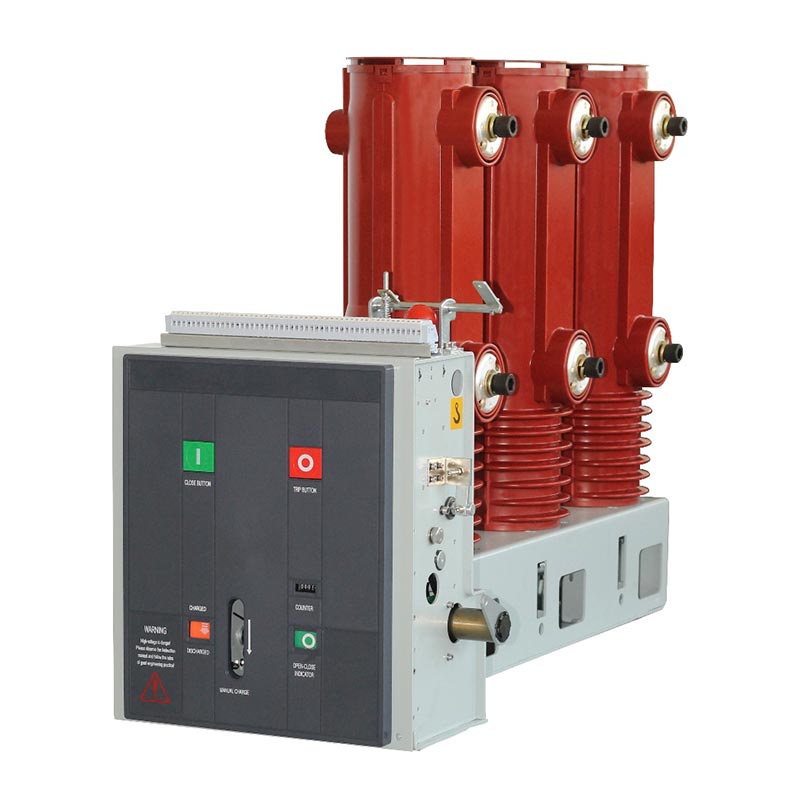

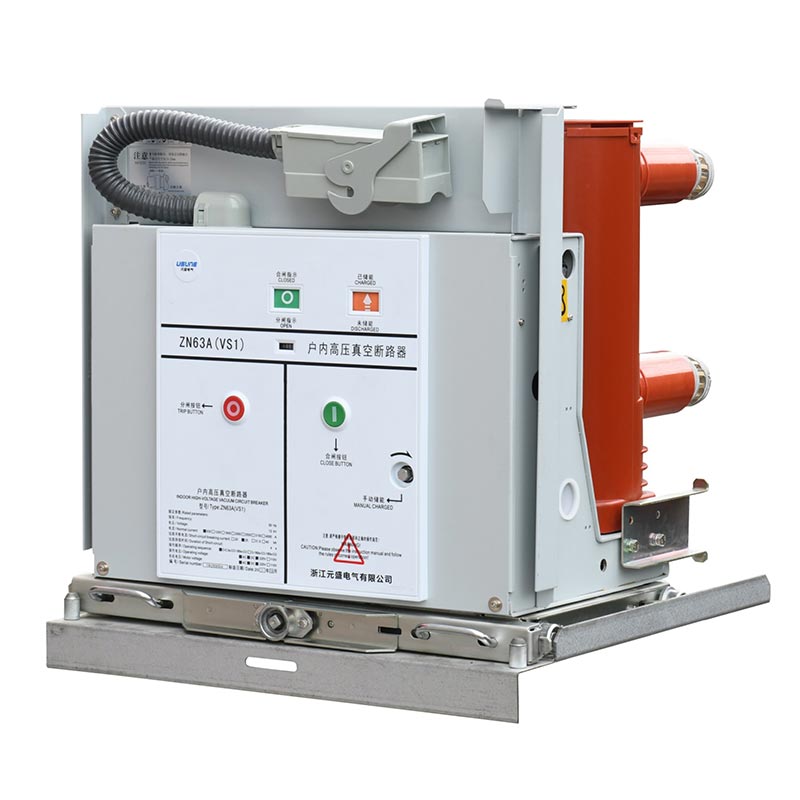

Der Usune 33kv Indoor Vcb Vakuum-Leistungsschalter ist ein Produkt der neuen Generation, das auf der Grundlage fortschrittlicher Schaltanlagen entwickelt wurde F&E-Konzepte und die tatsächlichen Bedürfnisse des globalen Stromverteilungsmarktes. Es ist für dreiphasigen Wechselstrom geeignet 50-Hz-Stromverteilungssysteme für Innenräume mit einer Nennspannung von 40,5 kV (33 kV Betriebspegel), Kernkompetenz Funktionen wie normale Lastschaltung, Fehlerstromunterbrechung, Systemüberlastschutz und Ausrüstung Sicherheitsisolation.
Das Produkt verzichtet auf komplexe und redundante Strukturen und übernimmt einen integrierten Rahmen und ein optimiertes modulares Layout für den festen seitlichen Einbau in Hochspannungsschaltanlagen. Es bietet erhebliche Vorteile im Schrankraum Anpassung, allgemeine strukturelle Stabilität und späterer Betrieb und Wartung. Im Vergleich zu herkömmlichen Innengeräten Vakuum-Leistungsschalter, es ist besser an häufige Betriebsbedingungen anpassbar, hat eine längere mechanische Lebensdauer und Stabilere Betriebskonsistenz, die die kontinuierlichen und zuverlässigen Betriebsanforderungen kritischer Bereiche vollständig erfüllt Stromversorgungsverbindungen.
Es wurde speziell entwickelt, um die Schwachstellen praktischer Anwendungen in 33-kV-/40,5-kV-Innenschaltanlagen anzugehen übernimmt professionelle Schalterdesignlogik. Seine mechanischen Leistungseigenschaften sind perfekt auf die abgestimmt Betriebsanforderungen an die Vakuumschaltröhre. Alle Struktur- und Leistungskonfigurationen sind darauf ausgelegt Festinstallationen in Innenräumen, häufiger Betrieb, Umspannwerke und industrielle Stromverteilungsszenarien. Die Die Technologie ist ausgereift und für technische Anwendungen äußerst praktisch.
Der 33-kV-Vcb-Vakuum-Leistungsschalter für den Innenbereich verwendet einen ausgereiften modularen Federantriebsmechanismus. Seine Übertragung Die Struktur ist einfach und zuverlässig, ohne komplexe oder leicht beschädigte Übertragungsverbindungen. In zahlreichen Fällen bestätigt In der industriellen Stromverteilung, bei der Modernisierung von Umspannwerken und bei Energieversorgungsprojekten im Bergbau zeigt es hervorragende Leistungen Leistung in Bezug auf Schließ- und Öffnungsgenauigkeit, mechanische Lebensdauer und Anti-Interferenz-Fähigkeiten.
Die Betriebsspule, der Energiespeichermotor und die Betriebslogik sind alle entsprechend den Nennparametern ausgelegt. Die Der Spannungsanpassungsbereich ist klar und die Logik der Hilfsschalterverknüpfung ist zuverlässig. Der Abschluss des Produkts, Öffnungs- und Energiespeichervorgänge sind standardisiert, mit vollständigen Abmessungen, Schnittstellen und Verkabelung Konfigurationen. Es kann direkt mit standardmäßigen 33-kV-Innenschaltanlagen kombiniert werden und bietet eine hohe Kompatibilität hohe Austauschbarkeit.
Ausgestattet mit zwei elektrischen/manuellen Energiespeichermodi sind die Statusanzeige und der Hilfsschalter synchronisiert. In den späteren Phasen der Auslösung wird ein hydraulisches Pufferdämpfungsdesign verwendet, das den Stoßverschleiß effektiv reduziert Verbesserung der Betriebssicherheit. Es gibt eine klare Rückmeldung zum Energiespeicher und zum Öffnungs-/Schließstatus und vermeidet so das Risiko von Fehlbedienungen und umfassende Gewährleistung der Betriebs- und Wartungssicherheit vor Ort.

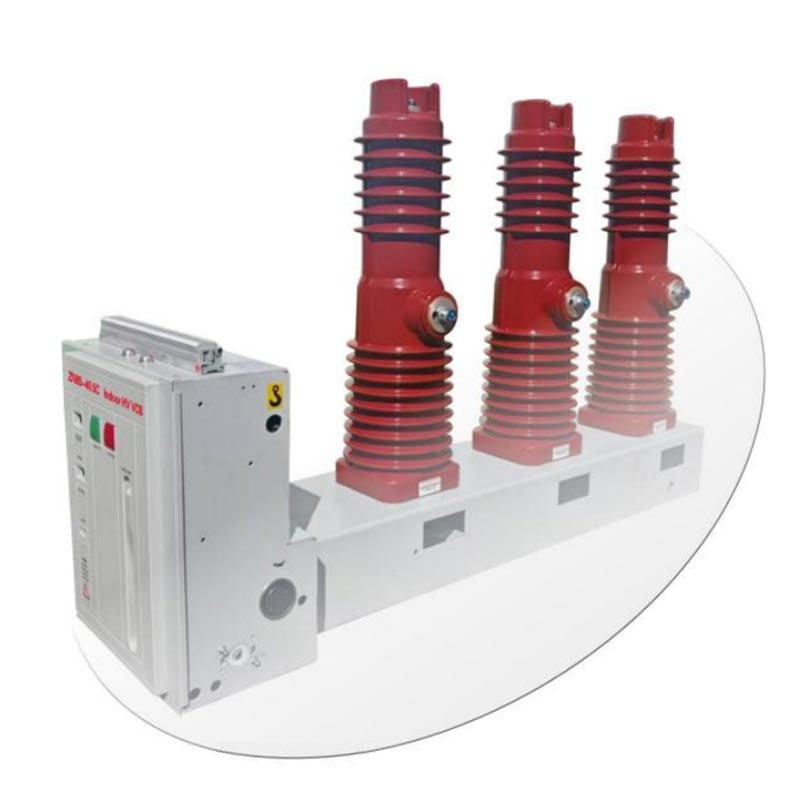

Der Kern des Usune ZN85C-40.5 33-kV-Vcb-Vakuum-Leistungsschalters für den Innenbereich verwendet einen speziellen modularen Federantrieb Mechanismus, der vollständig im Geräterahmen eingebaut ist und ein unverzichtbarer Kernbestandteil des ist Gesamtstruktur des Leistungsschalters. Dieser Mechanismus ist speziell für die ortsfeste 40,5-kV-Seitenmontage in Innenräumen konzipiert Modelle mit einer stark vereinfachten Übertragungsstruktur und einer rationelleren Kraftverteilung.
Sein größtes konstruktives Highlight ist die perfekte Anpassung an die vertikale Anordnung des Leistungsschalters. Ermöglicht eine hochintegrierte Montage mit dem Hauptstromkreis und dem Polsystem. Die Ausgangskraftkurve des Mechanismus passt perfekt zu den Betriebsanforderungen des Vakuum-Schaltkammers und vermeidet Probleme wie Fehlanpassungen im Betrieb Geschwindigkeiten, instabiler Anpressdruck und kurze mechanische Lebensdauer aufgrund herkömmlicher Mechanismen. Es ist Besonders geeignet für die mechanischen Eigenschaften und Betriebsbedingungen des 40,5-kV-Innenvakuumkreises Unterbrecher.
Die Einschaltkraft des Leistungsschalters wird vollständig vom Energiespeicher der Einschaltfeder bereitgestellt und unterstützt so beides Elektromotorantrieb und manuelle Griffbetriebsarten. Auch bei Stromausfällen oder Wartungsarbeiten sorgt es für Normalität Energiespeicherung und Notstromversorgung.
Im elektrischen Energiespeichermodus treibt der an der Seitenplatte des Mechanismus befestigte Energiespeichermotor das Getriebe an Übertragungssystem. Im manuellen Energiespeichermodus zieht der Bediener einen speziellen Energiespeichergriff und dreht ihn die Getriebewelle und die Getriebebaugruppe. Durch die Überholkupplung dreht sich die Energiespeicherwelle synchron, Dehnen der Schließfeder zur vollständigen Energiespeicherung.
Bei Erreichen des vollen Energiespeichers verriegelt die Energiespeicherklinke sicher die Nockenrolle und die Überholkupplung schaltet sich automatisch ab. Gleichzeitig treibt die Verbindungsplatte die Energiespeicheranzeige zum Umklappen an, Die Anzeige „Energie gespeichert“ wird angezeigt und der Hilfsschalter schaltet, um die Motorleistung zu unterbrechen. Dabei An diesem Punkt geht der Leistungsschalter in den Einschaltbereitschaftszustand über und weist einen eindeutigen und zuverlässigen Status auf.
Das Schließen kann durch manuelles Drücken der Schließtaste oder durch Fernsteuerung des Schließelektromagneten erfolgen. Beim Auslösen gibt der Energiespeicher die Sperrklinke und die vorgespeicherte Schließfeder schnell frei zieht sich zusammen, wodurch sich Nocken, Energiespeicherwelle und Überholkupplung synchron bewegen.
Der Nocken treibt den Verbindungsmechanismus weiter an und drückt die isolierte Zugstange und den beweglichen Kontakt in Richtung des Schließens Dabei wird die Feder der Kontaktscheibe zusammengedrückt und der für die Nennleistung erforderliche stabile Kontaktdruck hergestellt Stromleitung. Nach dem Schließen verriegelt die Schließklinke die Mechanismusrolle und hält die geschlossene Position aufrecht; die Energiespeicheranzeige und Hilfsschalter werden automatisch zurückgesetzt und verbinden den Motorstromkreis. Mit einem externen Stromversorgung, geht es sofort in den Energiespeicherzustand über, die Schließ-/Öffnungsanzeige schaltet auf Zustand „geschlossen“, und die Haupt- und Hilfsschalter schließen das synchrone Schalten ab.
Die Auslösung kann auf drei Arten ausgelöst werden: manuell über die Auslösetaste, über eine externe elektrische Auslöseeinheit oder über einen Überstromauslöser. Beim Auslösen entriegeln sich die Schließklinken und geben den Verriegelungszustand zwischen ihnen frei Mechanismus und die Rollen.
Unter der kombinierten Wirkung der Kontaktfeder und der Auslösefeder bilden sich die beweglichen und stationären Kontakte im Inneren Die Vakuumschaltkammer kann schnell und zuverlässig vom Festpol getrennt werden, wodurch ein Fehlerstrom oder eine Last entsteht aktuelle Unterbrechung. In den späteren Phasen des Auslösevorgangs absorbiert der eingebaute hydraulische Puffer Restströme Aufprallenergie, Begrenzung der endgültigen Auslöseposition, Reduzierung mechanischer Aufprallgeräusche und Verschleiß sowie Verlängerung der gesamte mechanische Lebensdauer des Geräts.
Installationsmethode und Abmessungen
Der Usune ZN85C-40.5 verfügt über eine feste, seitlich montierte Installationsstruktur, die speziell für den Standard-Innenbereich entwickelt wurde Hochspannungsschaltanlagen. Es zeichnet sich durch hohe Schrankkompatibilität, einfache Montage, Inbetriebnahme und anschließende Nachbearbeitung aus Wartung und unterstützt drei gängige Verkabelungsinstallationsmethoden:
- Kabeltyp mit rechtsabgehendem Kabel
- Von oben eingehender Kabeltyp
- Einbautyp
Die Gesamtabmessungen richten sich strikt nach den Spezifikationen der Gesamteinheit (Einzelheiten siehe Abbildung 1). (Montagelochabstand, Gesamtlänge, Breite, Höhe und Sammelschienenanschlussmaße) ermöglichen eine Standardisierung Austausch und einheitliche Schrankanpassung, wodurch die Design-, Änderungs- und Installationskosten für den Kunden reduziert werden.
A: Ja. Die Nennspannung des Produkts beträgt 40,5 kV und erfüllt damit vollständig die herkömmlichen Anforderungen für den Betrieb in Innenräumen von 33-kV-Stromnetzen. Es verfügt über ausreichende Isolations- und Bruchkapazitätsreserven und kann sicher und stabil sein Wird auf 33-kV-Innenschaltanlagenprojekte in Industrie- und Bergbauunternehmen, Kraftwerken sowie kleinen und großen Unternehmen angewendet mittelgroße Umspannwerke.
A: Dieser 33-kV-Vcb-Vakuum-Leistungsschalter für den Innenbereich ist mit einem speziellen manuellen Energiespeichergriff ausgestattet. Wenn die Wenn die externe Stromversorgung unterbrochen wird oder der Motor ausfällt, kann der Bediener den Schließ- und Energievorgang manuell abschließen Speicherbetrieb durch den Energiespeichergriff, wodurch ein normaler Schließvorgang erreicht und deutlich verbessert wird die Notbetriebsfähigkeit des Geräts bei Stromausfall und Wartungsbedingungen.
A: Dieses seitlich montierte, feste Modell verfügt über eine höhere strukturelle Steifigkeit und weniger radialen Einbauraum einfacher mit kompakten Schaltanlagen kombinierbar. Es bietet auch eine höhere Stabilität bei häufigem Betrieb und Vibrationen Bedingungen. Installation, Befestigung und anschließende Wartung sind einfacher, wodurch es besser für den industriellen Einsatz geeignet ist Benutzer, Nachrüstprojekte und nicht vollständig schubladenartige Austauschszenarien mit hohen Anforderungen an feste und zuverlässiger Betrieb.
