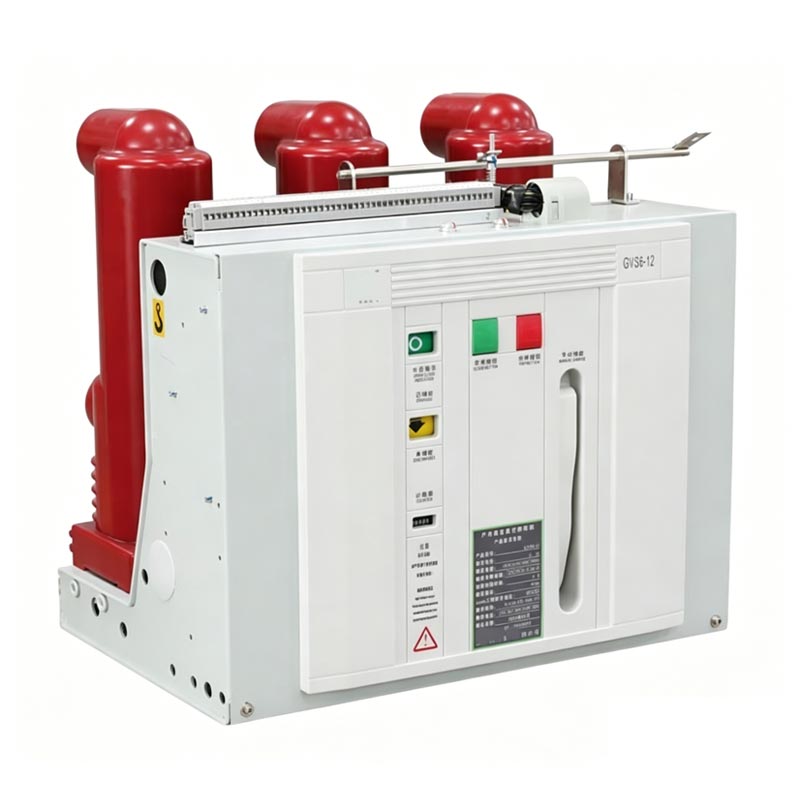

Die Usune VS-12 (VEP-12)-Serie 12 11-kV-Vcb-Vakuum-Leistungsschalter für den Innenbereich sind Hochleistungs-Hochspannungs-Leistungsschalter für den Innenbereich Schaltanlagen mit integrierten Steuer- und Schutzfunktionen, die hauptsächlich im 12/11-kV-Mittelspannungsbereich für Innenräume eingesetzt werden Vertriebssysteme. Als Hersteller, der sich auf die Forschung, Entwicklung und Produktion von Hochspannungsanlagen spezialisiert hat Für elektrische Geräte verfügt Usune über eine standardisierte Fabrik in China, die Forschung und Entwicklung, Produktion, Tests usw. integriert Kundendienst, um sicherzustellen, dass jedes Produkt nationalen und internationalen Industriestandards entspricht. Das Produkt bietet sowohl feste als auch schubladenartige Installationsmöglichkeiten und ermöglicht so eine flexible Integration mit verschiedenen Schaltgeräten Erfüllen Sie die Installationsanforderungen verschiedener Szenarien wie Industriewerkstätten, Stromverteilungsräume usw Gewerbebauten.
Der Hauptvorteil des 12-11-kV-Innen-Vcb-Vakuum-Leistungsschalters liegt in der Einführung der dritten Generation Feststoffkapselungs-Isoliertechnologie, ein bedeutender Durchbruch in der Entwicklung von Vakuum-Leistungsschaltern Isoliertechnik. Von der Luftisolierung der ersten Generation und der Verbundisolierung der zweiten Generation bis zur heutigen Mit der festverkapselten Isolierung der dritten Generation hat Usune die Isolationsstruktur kontinuierlich optimiert und gelöst die Schwachstellen traditioneller Produkte, die anfällig gegenüber Umwelteinflüssen sind und eine geringe Stabilität aufweisen, Dadurch wird die technologische Weiterentwicklung von Vakuum-Leistungsschaltern in der Branche vorangetrieben.
Die Polisolierung von Vakuum-Leistungsschaltern wurde über drei Generationen hinweg technologisch weiterentwickelt. Die Usune Die VS-12 (VEP-12)-Serie nutzt die fortschrittlichste festverkapselte Isolationstechnologie der dritten Generation und erreicht damit ein qualitativer Sprung:
Spannungsführende Teile sind vollständig der Luft ausgesetzt. Der Isolationsgrad wird stark von Umweltfaktoren beeinflusst, wie z B. Feuchtigkeit, Staub, Transporteinwirkungen und kleine Tiere, was zu einer schlechten Stabilität und einer hohen Ausfallrate führt.
Die Lichtbogenlöschkammer ist durch eine Epoxidharzdurchführung geschützt, die unter Hochspannung stehenden Teile jedoch nicht vollständig versiegelt und werden dennoch durch äußere Faktoren wie Staub, Feuchtigkeit und Insekten beeinträchtigt das Problem der Umweltanpassungsfähigkeit grundlegend lösen.
Durch die APG-Technologie sind die Lichtbogenlöschkammer sowie die oberen und unteren Abgangsanschlüsse gekapselt Epoxidharz. Dadurch wird nicht nur das Volumen der Lichtbogenlöschkammer reduziert, sondern auch diese vollständig isoliert schützt die Ausrüstung vor dem Einfluss der äußeren Umgebung (Staub, Feuchtigkeit usw.) und verbessert so das Wetter erheblich Widerstandsfähigkeit und Betriebsstabilität. Das Epoxidharz dient auch als primäre Isolierung und mechanische Unterstützung überlegene elektrische Feld- und Spannungsverteilung im Vergleich zu verschiedenen unregelmäßig geformten Isolationstrennwänden Strukturen, die einen langfristig stabilen Betrieb der Geräte gewährleisten.
Dank der festverkapselten Isolationstechnologie der dritten Generation bleibt es von der äußeren Umgebung unbeeinflusst. verfügt über eine hohe Isolationszuverlässigkeit und vermeidet effektiv Isolationsfehler, die durch Umwelteinflüsse verursacht werden.
Lange mechanische Lebensdauer (bis zu 20.000 Zyklen, 10.000 Zyklen bei 50-KA-Bewertung), hoher Kurzschluss-Ausschaltstrom (20–40 kA), schnelle Öffnungs- und Schließgeschwindigkeit, ermöglicht eine schnelle Fehlerisolierung und schützt den sicheren Betrieb des Energiesystem.

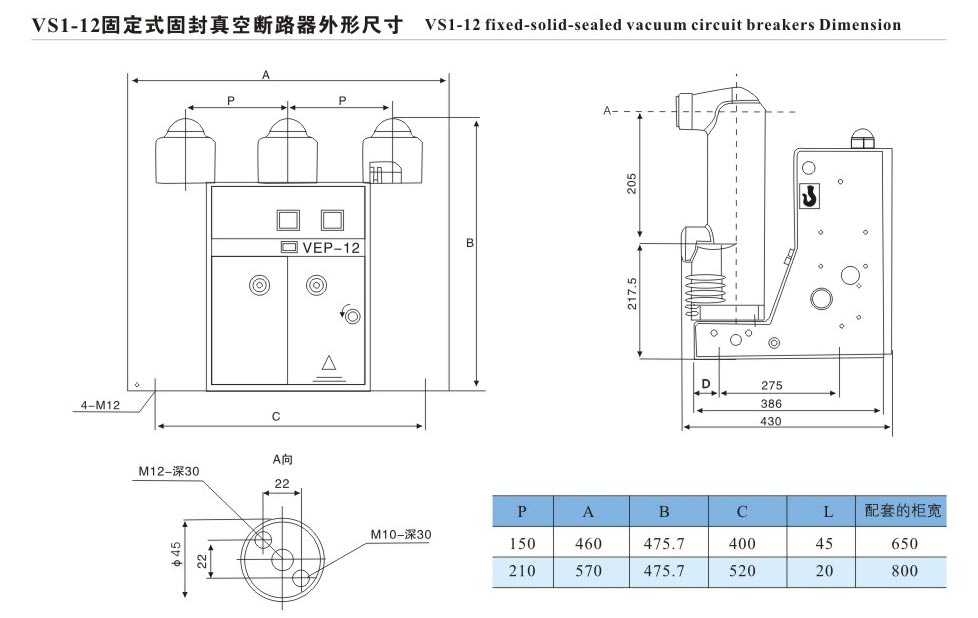

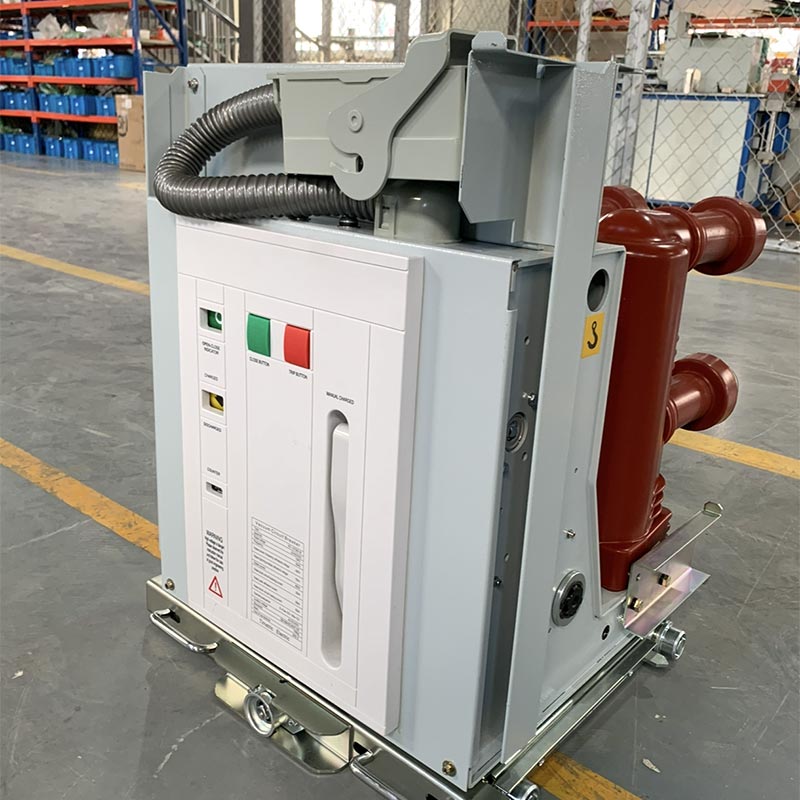

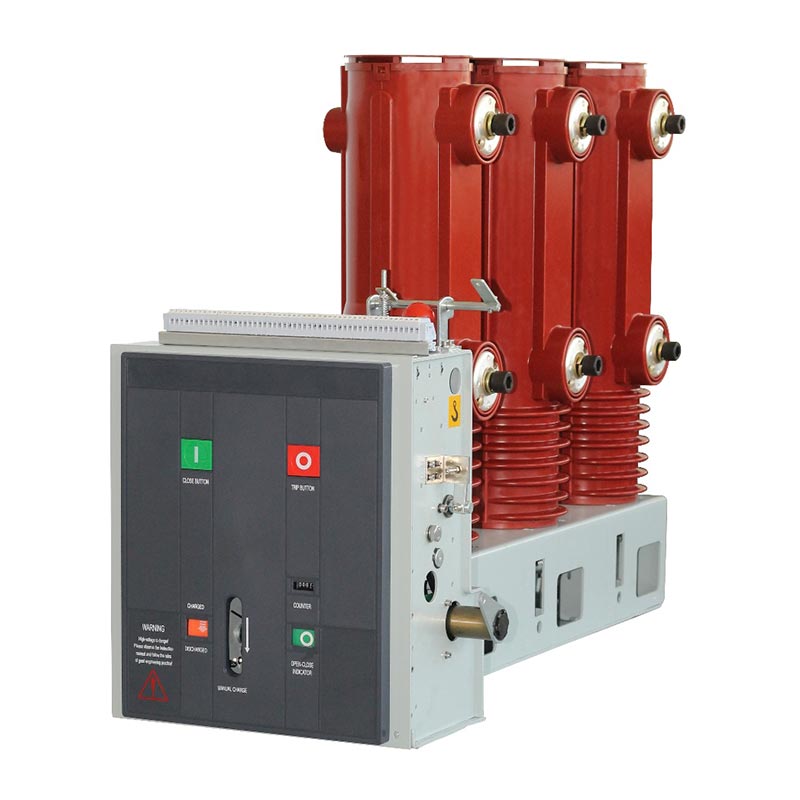

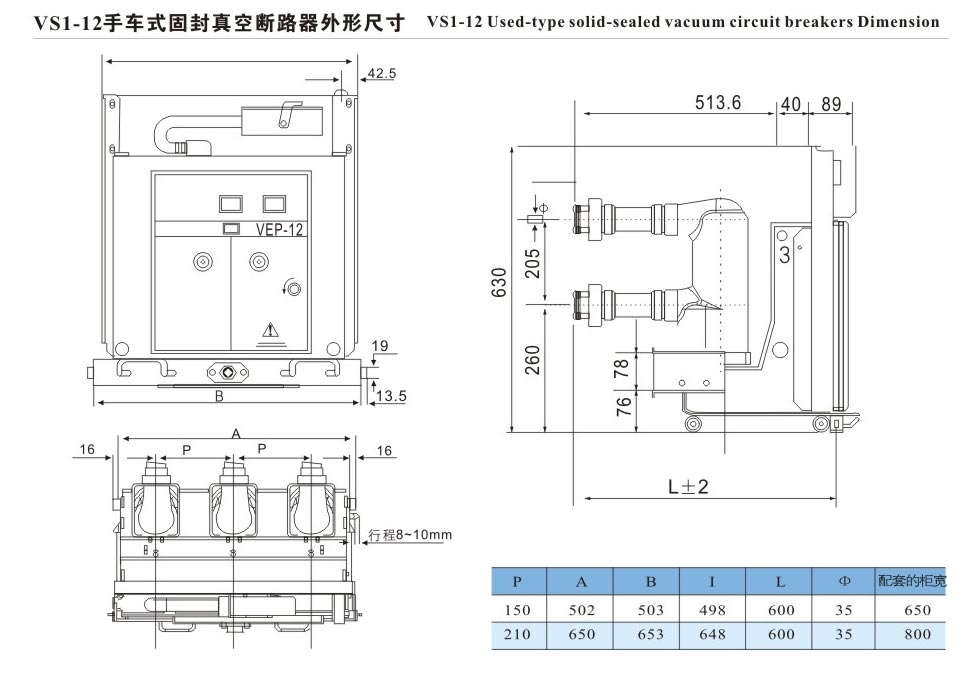

Die Feststoffverkapselungstechnologie reduziert die Produktgröße; Es stehen feste und schubladenartige Optionen zur Verfügung, die Folgendes ermöglichen Flexible Integration mit verschiedenen Schaltgeräten und Anpassungsfähigkeit an begrenzten Installationsraum in der Innenverteilung Zimmer.
Die solide Kapselungsstruktur verhindert, dass stromführende Teile von außen korrodieren, wodurch die Wartungshäufigkeit verringert wird Erzielung eines wartungsfreien Primärbetriebs, wodurch den Benutzern spätere Wartungskosten erheblich gespart werden.
Als professioneller Hersteller hat Usune in China ein umfassendes Qualitätskontrollsystem eingerichtet Fabrik. Jedes Produkt wird vor Verlassen des Werks strengen Leistungstests unterzogen, um die Einhaltung der Parameter sicherzustellen erfüllen Standards und Qualität ist zuverlässig.
Der 11-kV-Innen-Vcb-Vakuum-Leistungsschalter der Usune VS-12 (VEP-12)-Serie 12 zeichnet sich durch hervorragende technische Parameter aus. Erfüllt die Anforderungen von 12/11-kV-Mittelspannungs-Stromverteilungssystemen vollständig. Die wichtigsten Spezifikationen finden Sie in die folgende Tabelle (Parameter gelten für im Inland hergestellte Lichtbogenlöschkammern):
| Seriennummer. | Name | Einheit | Parameter |
| 1 | Nennspannung | kV | 12 |
| 2 | Bewerteter Isolationsgrad | - | 1 Minute Spannungsfestigkeit: 42 kV; Bemessungsspannung für Blitzimpulse: 75 kV |
| 3 | Nennfrequenz | HZ | 50 |
| 4 | Nennstrom | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Nenn-Kurzschluss-Ausschaltstrom | KA | 20, 25, 31,5, 40 |
| 6 | Bewerteter Kurzzeitstrom | - | 20, 25, 31,5, 40 |
| 7 | Bewertete Kurzschlussdauer | S | 4 |
| 8 | Bewerteter Spitzenstrom | KA | 50, 63, 80, 100 |
| 9 | Bewerteter Kurzschluss-Ein- und Ausschaltstrom | - | 50, 63, 80, 100 |
| 10 | Netzfrequenzfestigkeit des Sekundärkreises (1 Min.) | V | 2000 |
| 11 | Bewerteter Einzel-/Back-to-Back-Kondensatorbank-Breakstrom | A | 630/400 (800/400 für 40KA) |
| 12 | Nennstrom der Kondensatorbank | A | 12.5 |
| 13 | Öffnungszeit | MS | 20-50 |
| 14 | Schließzeit | MS | 35-70 |
| 15 | Mechanisches Leben | Mal | 20000 (10000 Mal für 50KA) |
| 16 | Nennstrom-Ausschaltzeiten | Mal | 20000 (10000 Mal für 50KA) |
| 17 | Bewertete Kurzzeitstrom-Ausschaltzeiten | Mal | 50 (30 Mal für 40 KA, 20 Mal für 50 KA) |
| 18 | Zulässige kumulative Verschleißdicke von beweglichen und statischen Kontakten | mm | 3 |
| 19 | Nennbetriebsspannung beim Schließen und Öffnen | V | AC110/220, DC110/220 |
| 20 | Nennspannung des Energiespeichermotors | V | AC110/220, DC110/220 |
| 21 | Nennleistung des Energiespeichermotors | W | 70 (80 für 40KA, 50KA) |
| 22 | Energiespeicherzeit | S | ≤10 |
| 23 | Kontaktentfernung | mm | 11±1 |
| 24 | Über Reisen | mm | 3,5 ± 0,5 |
| 25 | Kontaktschluss-Bounce-Zeit | MS | ≤2 |
| 26 | Dreiphasiger Öffnungs- und Schließsynchronismus | MS | ≤2 (≤3 für 40KA, 50KA) |
| 27 | Durchschnittliche Öffnungsgeschwindigkeit | MS | 0,9-1,2 |
| 28 | Durchschnittliche Schließgeschwindigkeit | MS | 0,5-0,8 |
| 29 | Widerstand des Hauptstromkreises | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Anpressdruck beim Schließen | N | 2000 ± 200 (20 KA); 2400 ± 200 (25 KA); 3100 ± 200 (31,5 KA); 4250 ± 250 (40 KA); 6500 ± 500 (50 KA) |
| 31 | Bewerteter Betriebsablauf | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (für 50KA) |
Zur Überprüfung der Zuverlässigkeit und Anwendbarkeit des 11-kV-Innen-Vcb-Vakuumkreises der Usune VS-12 (VEP-12)-Serie 12 Breaker, dieses Produkt wurde erfolgreich bei einem Renovierungsprojekt für die Stromverteilung in einer großen Chemiefabrik eingesetzt Industriepark in Ostchina (ein wichtiges lokales Industriemodernisierungsprojekt). Der Park verfügt über komplexe Betriebsbedingungen, hohe Luftfeuchtigkeit, hohe Staubbelastung und häufige Wechsel der Stromlast. Vorhandene Leistungsschalter häufig Aufgrund von Umwelteinflüssen kam es zu Isolierungsausfällen, die die normale Produktion im Park beeinträchtigten.
Nach eingehenden Untersuchungen und Vergleichen wählte der Park Usune als seinen vorgesehenen Lieferanten aus und übernahm 36 Usune Feste Indoor-VCBs der Serie VS-12 (VEP-12), alle hergestellt von Usune in seiner chinesischen Fabrik. Dieses Produkt nutzt Feststoffverkapselte Isolationstechnologie der dritten Generation, die den Auswirkungen hoher Luftfeuchtigkeit wirksam widersteht Staub im Industriepark. Sein Nennkurzschlussstrom von 31,5 kA erfüllt den Leistungsschutz vollständig Anforderungen an Hochleistungsgeräte im Park.
Seit der offiziellen Inbetriebnahme im Oktober 2024 sind 36 VCB-Einheiten über sechs Monate lang stabil ohne Stromausfall in Betrieb Isolations- oder Betriebsfehlern, wodurch eine durchschnittliche Ausfallrate von 0 erreicht wird. Dadurch wird die Ausfallrate des Parks deutlich reduziert Betriebs- und Wartungskosten des Stromnetzes, wodurch der kontinuierliche und stabile Betrieb der Produktionsanlagen gewährleistet wird. Das Projekt wurde von der Parkverwaltung hoch gewürdigt und Usune hat sich zu einer langfristigen Energieanlage entwickelt Lieferant für den Park.
A1: Die mechanische Lebensdauer des Produkts beträgt bis zu 20.000 Zyklen (10.000 Zyklen für die 50-kA-Klasse) und der Nennstrom Der Bruchzyklus beträgt 20.000 Zyklen (10.000 Zyklen für die 50-kA-Klasse). Dank der Einführung der dritten Generation Durch die Solid-Seal-Isoliertechnik ist die Primärseite des Produkts wartungsfrei. Im täglichen Gebrauch, nur periodisch Inspektionen des Sekundärkreises und der Betriebsmechanismen (z. B. des Energiespeichermotors und des Betriebs). Für eine effektive Verlängerung sind eine Reinigung der Geräteoberfläche und die Vermeidung von Staubansammlungen erforderlich die Lebensdauer des Geräts.
A2: Ja. Das Produkt nutzt die Solid-Seal-Isoliertechnologie der dritten Generation, die die Lichtbogenlöschung einkapselt Kammer sowie obere und untere Abgangsklemmen mit Epoxidharz im APG-Verfahren. Dadurch wird das vollständig isoliert schützt stromführende Hochspannungskomponenten vor der äußeren Umgebung und schützt sie vor Staub, Feuchtigkeit, Insekten usw. Es weist eine hervorragende Witterungsbeständigkeit und Anpassungsfähigkeit an die Umwelt auf und ist daher perfekt geeignet für raue Innenumgebungen wie hohe Luftfeuchtigkeit, staubige Industriewerkstätten, Chemiefabriken und Minen. Tatsächlich Auch Anwendungsfälle im East China Chemical Industrial Park bestätigen dies.
