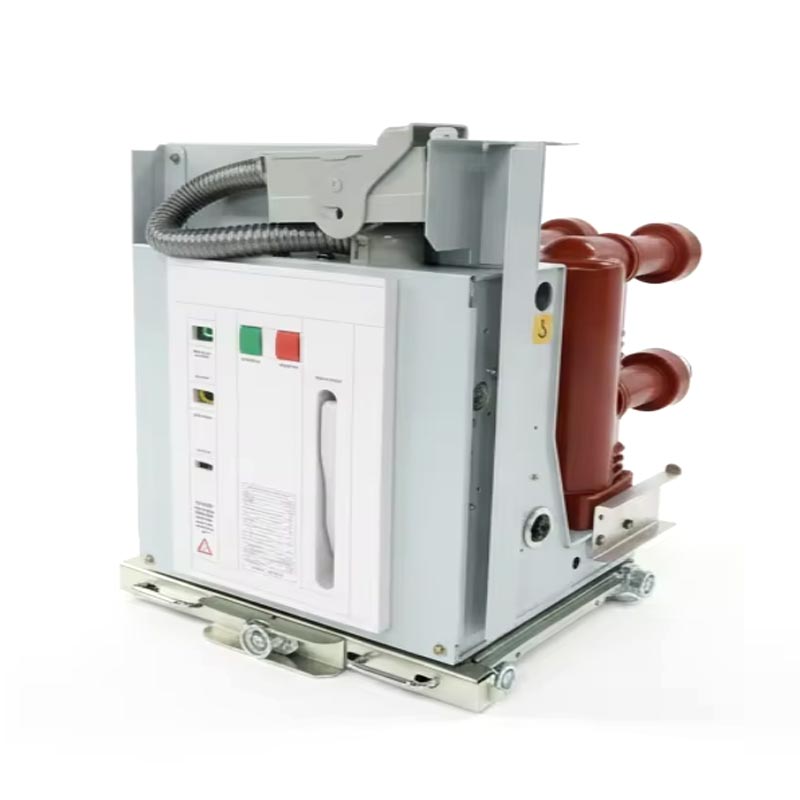

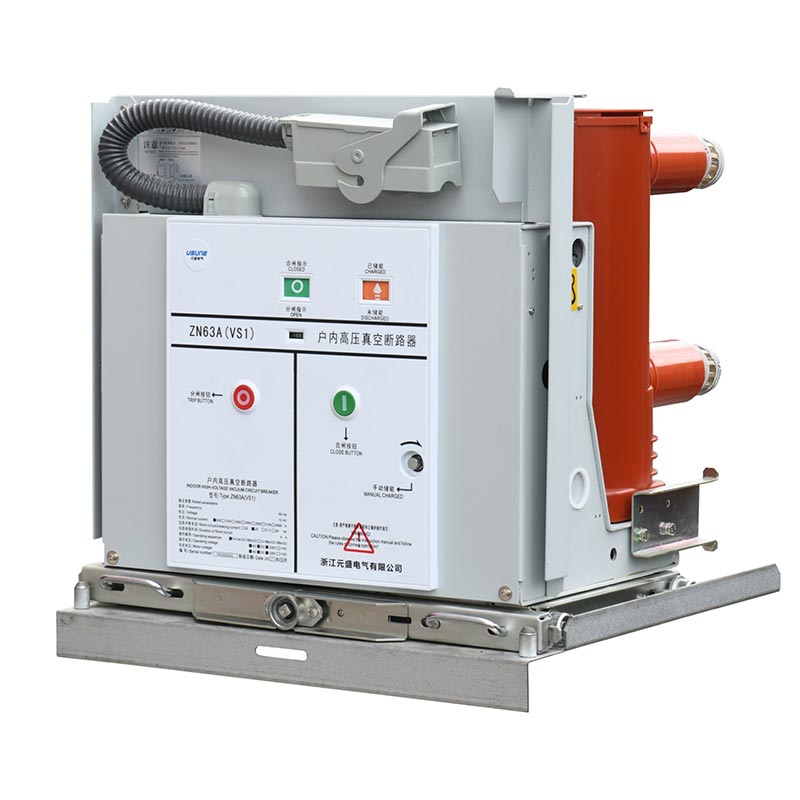

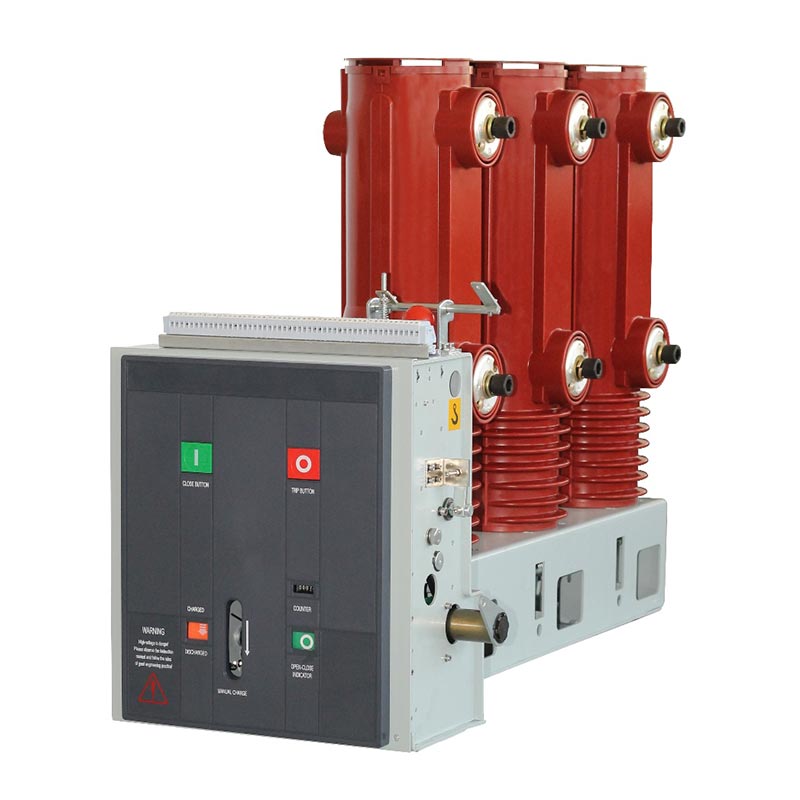

Seitlicher Vakuum-Leistungsschalter

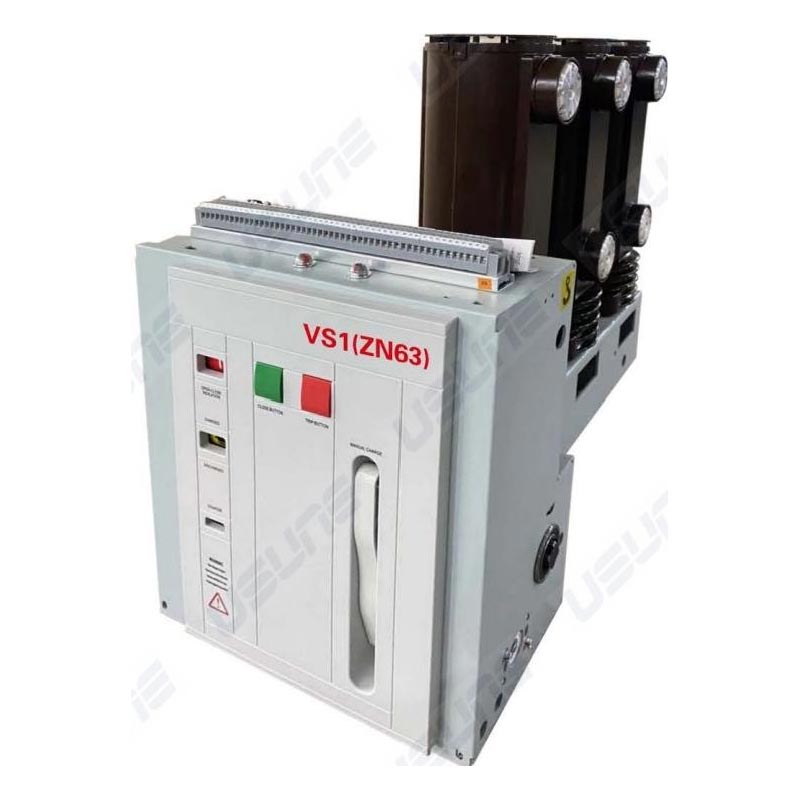

Der seitliche Vakuum-Leistungsschalter von Usune ist eine in Innenräumen installierte Hochspannungsschaltanlage, die in zwei Hauptschaltanlagen unterteilt ist Serie: VS1(ZN63)-12 und VS1-24. Es wird hauptsächlich in 12-KV-, 24-KV- und 36-KV-Dreiphasenstromsystemen eingesetzt und übernimmt die Schutz- und Kontrollverantwortung für Stromnetzausrüstung und Energiesysteme von Industrie- und Bergbauunternehmen. Es nutzt die fortschrittliche Vakuum-Lichtbogenlöschtechnologie und zeichnet sich durch eine schnelle Lichtbogenlöschgeschwindigkeit, eine geringe Größe und eine lange Lebensdauer aus Lebensdauer und geringe Wartungskosten machen es zu einem unverzichtbaren Kerngerät in der modernen Kraftübertragung und Vertriebssysteme.

Kernvorteile:

1. Jahrelange Anwendungserfahrung in der Energieübertragung und -verteilung, weit verbreitet in der Industrie und im Bergbau Unternehmen, Kraftwerke sowie städtische und ländliche Stromnetze und erfreuen sich aufgrund seiner Stabilität großer Beliebtheit bei den Anwendern Leistung und zuverlässigen Betrieb.

2. Unabhängig vom professionellen Forschungs- und Entwicklungsteam von Usune entwickelt, mit seitlich angebrachtem Design, das das integriert Federbetätigungsmechanismus mit dem Leistungsschaltergehäuse, wodurch die Gesamtstruktur optimiert wird; der Vakuumschaltröhre verwendet einen Epoxidharz-Isolierzylinder im APG-Verfahren, der eine hervorragende Kriechleistung und Umweltfreundlichkeit bietet Anpassungsfähigkeit.

3. Entspricht strikt GB/T1984-2014 „Hochspannungs-Leistungsschalter“, JB3855-1996 „3,6 ~ 40,5 kV Innenhochspannung“. Vakuum-Leistungsschalter“, DL/T403-2000 „Technische Bestellbedingungen für Vakuum-Leistungsschalter 12~40,5 kV“ und Die internationalen Standards IEC62271-100:2008 haben mehrere maßgebliche Tests und Zertifizierungen bestanden.

4. Als professioneller Hersteller von elektrischen Hochspannungsgeräten in China verfügt Usune über eine standardisierte Jeder Leistungsschalter wird strengen Tests unterzogen, bevor er das Werk verlässt. Als zuverlässig Als Lieferant bietet es einen umfassenden After-Sales-Service und technischen Support, sodass die Benutzer keine Bedenken haben müssen.

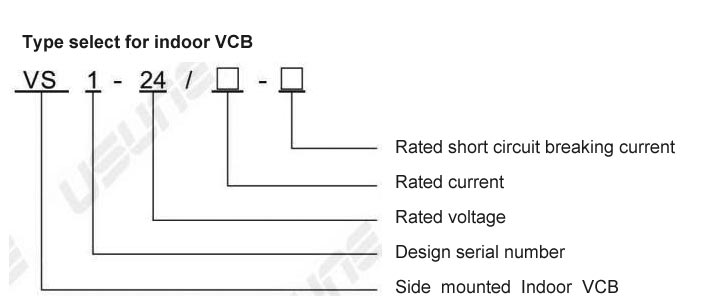

Produktspezifikationen und technische Parameter

Der seitliche Vakuum-Leistungsschalter von Usune bietet ein umfassendes Spektrum an Spezifikationen und eine stabile Leistung. Das Wichtigste Die technischen Parameter (wobei die Serie VS1(ZN63)-24 als primäre Referenz dient) sind in der folgenden Tabelle aufgeführt:

Struktur und Funktion

1. Gesamtstruktur

Der Betätigungsmechanismus und die Lichtbogenlöschkammer sind in einer integrierten Struktur mit der Hauptkammer angeordnet Der leitende Stromkreis ist ein dreiphasiger, bodenmontierter Stromkreis. Die Vakuum-Lichtbogenlöschkammer ist in Längsrichtung angeordnet installiert in einem APG-verarbeiteten röhrenförmigen Isolierzylinder aus Epoxidharz, der eine hervorragende Kriechleistung bietet, Reduzierung der Staubansammlung auf der Oberfläche der Lichtbogenlöschkammer, Vermeidung des Einflusses äußerer Faktoren und Gewährleistung einer guten Isolierung auch in feuchten und stark verschmutzten Umgebungen. Bei der VS1-12-Serie handelt es sich um eine Festinstallation Typ, geeignet für feste Schaltanlagen und kann unabhängig verwendet oder auf eine Ringnetz-Stromversorgung in Kastenform angewendet werden Transformator und andere Systeme.

2. Betriebsmechanismus

Der seitliche Vakuum-Leistungsschalter verwendet einen planaren federbetriebenen Mechanismus, der sowohl manuelle als auch manuelle Funktionen unterstützt Speicherung elektrischer Energie. Der Antriebsmotor ist im vorderen Gehäuse der Lichtbogenlöschkammer untergebracht. unterteilt in fünf Montageräume, in denen jeweils die Energiespeicher-, Übertragungs-, Auslöse- und Pufferkomponenten untergebracht sind. Das integrierte Design der Lichtbogenlöschkammer und des Betätigungsmechanismus gewährleistet ein hohes Maß an Übereinstimmung zwischen der Betriebsleistung und den Öffnungs- und Schließanforderungen der Lichtbogenlöschkammer, was zu einer Verringerung führt Zwischenschritte, Reduzierung des Energieverbrauchs und der Geräuschentwicklung sowie Verbesserung der Leistungsfähigkeit des Leistungsschalters Zuverlässigkeit.

Anwendungsumgebung

Der seitliche Vakuum-Leistungsschalter ist für Innenräume geeignet und muss die folgenden Anforderungen erfüllen Anforderungen: Umgebungstemperatur -15℃ bis +40℃; tägliche durchschnittliche relative Luftfeuchtigkeit ≤95 %, monatliche durchschnittliche ≤90 %; Höhe ≤1000m; seismische Intensität ≤8 Grad; und kein nennenswerter Staub, korrosive Gase oder andere Verschmutzungen vorhanden sind. Hinweis: Für Anwendungen, die über diese Anforderungen hinausgehen, ist nach vorheriger Rücksprache mit dem eine kundenspezifische Anpassung erforderlich Hersteller.

Installation und Inbetriebnahme

Vakuum-Leistungsschalter vom seitlichen Typ werden strengen Tests unterzogen, bevor sie das Werk verlassen. Vor dem Einschalten des Primärkreislauf müssen folgende Vorbereitungen getroffen werden:

1. Überprüfen Sie das Gerät auf Beschädigungen; Wenn es beschädigt ist, verwenden Sie es nicht mehr.
2. Reinigen Sie die Isolieroberfläche von eventuellen Verunreinigungen.
3. Betätigen Sie die Energiespeicher- und Öffnungs-/Schließfunktionen manuell und achten Sie dabei darauf, dass der Status normal ist.
4. Betreiben Sie das Gerät mit der Betriebsstromversorgung und vergewissern Sie sich, dass der Status normal ist.
5. Fahren Sie den Handwagen-Leistungsschalter entsprechend den Spezifikationen vor bzw. ein und bestätigen Sie die Position Die Anzeige ist normal, nachdem die richtige Position erreicht wurde.

Hinweis: Bei Verwendung einer Schließverriegelung muss vor dem Schließen die Stromversorgung zum Entriegeln angeschlossen werden.

Praktischer Anwendungsfall

Fallstudie: Anwendung in einem großen Industrie- und Bergbauunternehmen in China

Ein großes Stahlunternehmen in China verfügt über ein komplexes Energiesystem mit hohen Anforderungen an die Betriebsausrüstung Frequenz- und Kurzschlussstromregelung. Nach dem Vergleich mehrerer Anbieter wurde die Usune VS1(ZN63)-24-Serie ausgewählt Als zentrale Schutzeinrichtung für das Stromverteilungssystem wurde ein Leistungsschalter ausgewählt. Da es Nach der Inbetriebnahme im Jahr 2024 läuft die Anlage seit über 12 Monaten stabil und ohne Ausfälle, erfolgreich abgewickelt drei Kurzschlussfehler, die Geräte wirksam schützen und Stromausfälle verhindern. Das Unternehmen hoch erkennt die Leistung des Produkts sowie die vom Hersteller erbrachten Installations- und Inbetriebnahmeleistungen an.

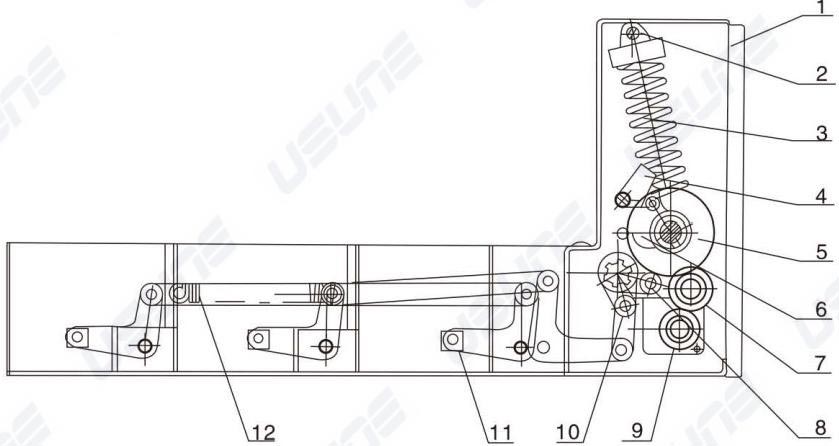

1. Schaltkasten
2.Zurrgurt
3. Schließfeder
4.Verschlussbeschläge
5.Prinzip der internen elektrischen Verkabelung
6. Nockenmechanismus/Funktionsweise des Mechanismus
7. Zahnradübertragungsmechanismus
8.Eingangsverbindungshebel
9.Geladener Motor
10.Vierhebel-Übertragungsmechanismus
11.Übertragungsblock
12. Auslösemechanismus

Lieferanten- und Herstellerverpflichtung: Usune, als professioneller Hersteller von elektrischen Hochspannungsgeräten in China verfügt über eine standardisierte Fabrik und ein professionelles Forschungs- und Entwicklungs-, Produktions- und Kundendienstteam. Als zuverlässig Als Lieferant halten wir uns an den Grundsatz „Qualität an erster Stelle, Kunde an erster Stelle“ und kontrollieren streng alle Aspekte Produktion, um sicherzustellen, dass die Produkte den Standards und Benutzeranforderungen entsprechen; Wir bieten umfassende After-Sales-Services, einschließlich Installationsanleitung, Inbetriebnahme, Wartung und technische Schulung vor Ort sowie kontinuierliche Innovationen und Wir optimieren unsere Produkte, um die Entwicklung der Energieübertragungs- und -verteilungsindustrie zu unterstützen.
