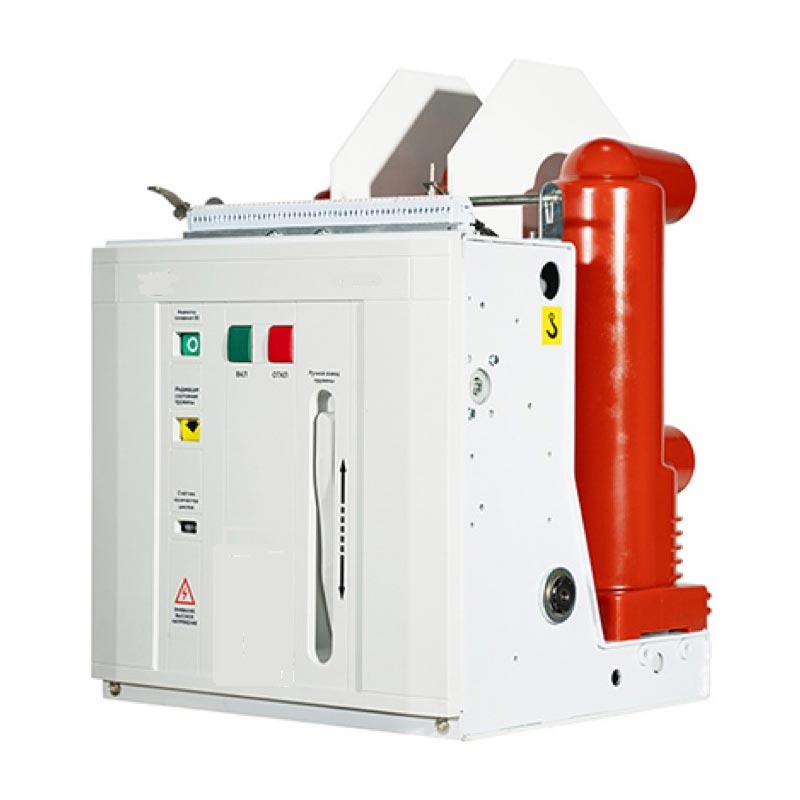

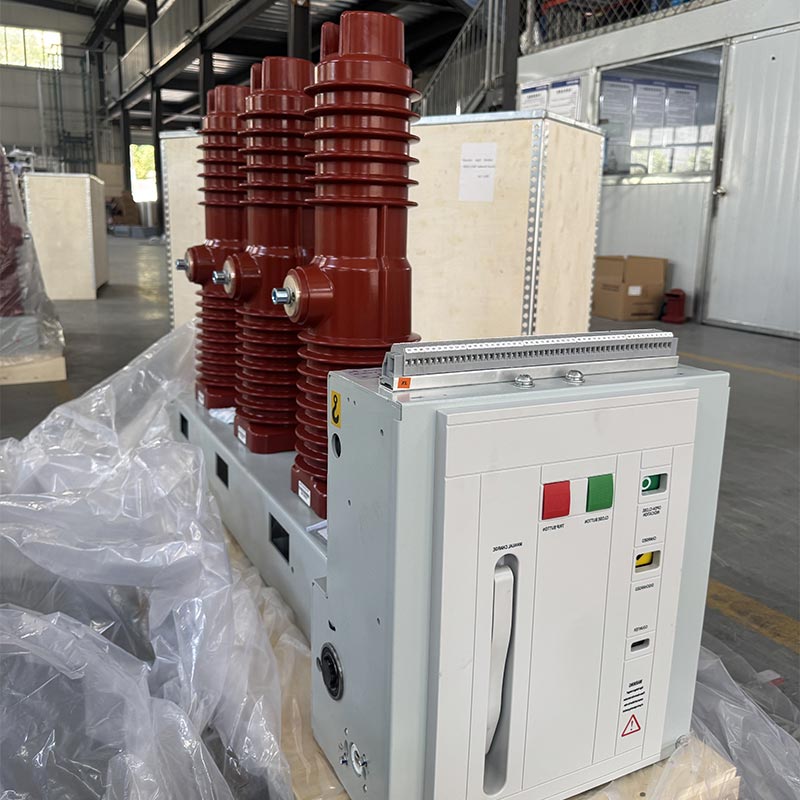

Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Der Hochspannungs-Vakuum-Leistungsschalter der Usune VS1(ZN63)-12-Serie für den Innenbereich ist ein zentraler elektrischer Schutz und eine zentrale Steuerung Gerät für 12kV-Stromnetze. Das integrierte Design des federbetätigten Mechanismus und des Leistungsschaltergehäuses reduziert Zwischenübertragungsverbindungen, senkt den Energieverbrauch und die Geräuschentwicklung und verbessert den Produktbetrieb Zuverlässigkeit. Der Hauptstromkreis verwendet integral verfestigte Pole, wodurch eine Miniaturisierung des Leistungsschalters erreicht wird. Sie verbessern die Anpassungsfähigkeit an die Umwelt und die Lebensdauer und ermöglichen in den meisten Fällen einen wartungsfreien Betrieb.

Produktvorteile

1.Hohe Zuverlässigkeit

Der Vakuum-Unterbrecher ist in Längsrichtung in einem rohrförmigen Isolierzylinder aus Epoxidharz APG eingebaut. Bietet eine hervorragende Kriechfestigkeit und verhindert wirksam Staubansammlungen und externe Störungen. Es kann auch in feuchten und stark verschmutzten Umgebungen stabil arbeiten.

2.Flexible Konfiguration

Es kann als Festeinbaueinheit konzipiert oder mit einem eigenen Antrieb als Schubladeneinheit ausgestattet werden. Es Passt perfekt zur mittig montierten Schubladenschaltanlage vom Typ KYN28A-12 (GZS). Der feste Typ kann auch in verwendet werden die feste Schaltanlage der XGN-Serie.

3.Anpassbar an häufigen Betrieb

Es nutzt die einzigartigen Vorteile der Vakuumunterbrechung und eignet sich besonders für Szenarien, die Folgendes erfordern Häufiger Betrieb bei Nennbetriebsstrom und wiederholte Unterbrechung des Kurzschlussstroms, was eine starke Leistung bietet Praktikabilität.

4. Einhaltung des Standards

Hält sich strikt an GB/T1984-2014 „Hochspannungs-Leistungsschalter“, JB3855-1996 „3,6~40,5 kV Hochspannung für Innenräume“. Vakuum-Leistungsschalter“, DL/T403-2000 „Technische Bestellbedingungen für Vakuum-Leistungsschalter 12~40,5 kV“ und IEC62271-100:2008-Standards, die eine maßgebliche Qualitätssicherung gewährleisten.

Technische Parameter

Struktur und Funktion

1. Gesamtstruktur

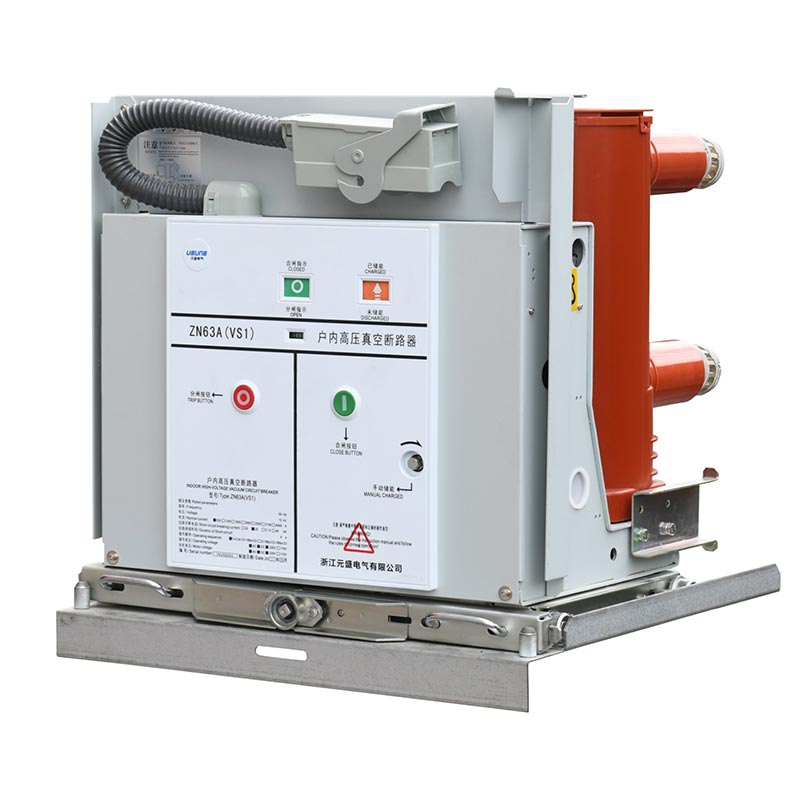

Der Hochspannungs-Vakuum-Leistungsschalter Usune VS1(ZN63)-12 für den Innenbereich verfügt über eine integrierte Struktur mit dem Betrieb Mechanismus und Lichtbogenlöschkammer vorne und hinten angeordnet. Der Hauptstromkreis ist dreiphasig bodenmontierte Struktur. Dieses einzigartige Design reduziert die Staubansammlung in der Lichtbogenlöschkammer erheblich Oberfläche und verhindert so, dass die Vakuum-Lichtbogenlöschkammer durch äußere Faktoren beeinträchtigt wird. Auch in feuchten und In stark verschmutzten Umgebungen behält es eine hervorragende Spannungsfestigkeit und einen hohen Widerstand bei und übertrifft damit ähnliche Produkte.

2. Struktur des Betriebsmechanismus

Der Betätigungsmechanismus ist ein planarer Federmechanismus mit manueller und elektrischer Energiespeicherung Funktionen. Der Antriebsmotor befindet sich im Schrank vor der Lichtbogenlöschkammer. Der Schrank ist durch vier Zwischenwände in fünf Versammlungsräume unterteilt, in denen jeweils die Energiespeicher-, Übertragungs-, Auslöse- und Pufferkomponenten des Antriebsmechanismus. Das integrierte Design der Lichtbogenlöschkammer und Betätigungsmechanismus gewährleistet ein hohes Maß an Übereinstimmung zwischen der Leistung des Betätigungsmechanismus und der Öffnungs- und Schließanforderungen der Lichtbogenlöschkammer, Reduzierung redundanter Komponenten und Senkung der Energie Verbrauch und Lärm sowie eine Verbesserung der Betriebssicherheit des Leistungsschalters.

Betriebsumgebung

1. Umgebungstemperatur: Maximum +40℃, Minimum -15℃
2. Umgebungsfeuchtigkeit: Tägliche durchschnittliche relative Luftfeuchtigkeit ≤95 %; Monatliche durchschnittliche relative Luftfeuchtigkeit ≤90 %; Tagesdurchschnitt Wasserdampfdruck ≤22×10⁻³MPa; Monatlicher durchschnittlicher Wasserdampfdruck ≤1,8×10⁻³MPa
3. Höhe: Nicht mehr als 1000 m
4. Seismische Intensität: Nicht mehr als 8 Grad
5. Atmosphärische Umgebung: Kein nennenswerter Staub, Rauch, korrosive oder brennbare Gase, Dämpfe oder Salznebel Verschmutzung der Umgebungsluft.

Hinweis: Wenn die oben genannten normalen Betriebsumgebungsbedingungen überschritten werden, wenden Sie sich bitte an unseren Hersteller Passen Sie das Produkt im Voraus an die tatsächlichen Arbeitsbedingungen an.

Installation und Inbetriebnahme

1. Überprüfen Sie den Leistungsschalter auf Transport- und Lagerschäden. Wenn Sie Schäden feststellen, stellen Sie die Verwendung ein sofort und kontaktieren Sie unseren Lieferanten für Kundendienst.
2. Schmutz entfernen (insbesondere von der Isolieroberfläche). Schmutz, der während des Transports oder der Lagerung entsteht, kann Auswirkungen haben die Isolationsleistung des Produkts beeinträchtigen und sogar Sicherheitsrisiken verursachen.
3. Betätigen Sie den Leistungsschalter gemäß den Vorschriften manuell, um Energie zu speichern, zu schließen und zu öffnen und beobachten Sie, ob dies der Fall ist Der Energiespeicherstatus und die Offen-/Geschlossen-Positionsanzeigen sind normal.
4. Den Leistungsschalter mit der Betriebsstromversorgung zur Energiespeicherung betätigen, schließen und öffnen und dabei beobachten, ob Der Energiespeicherstatus und die Offen-/Geschlossen-Positionsanzeigen sind normal.

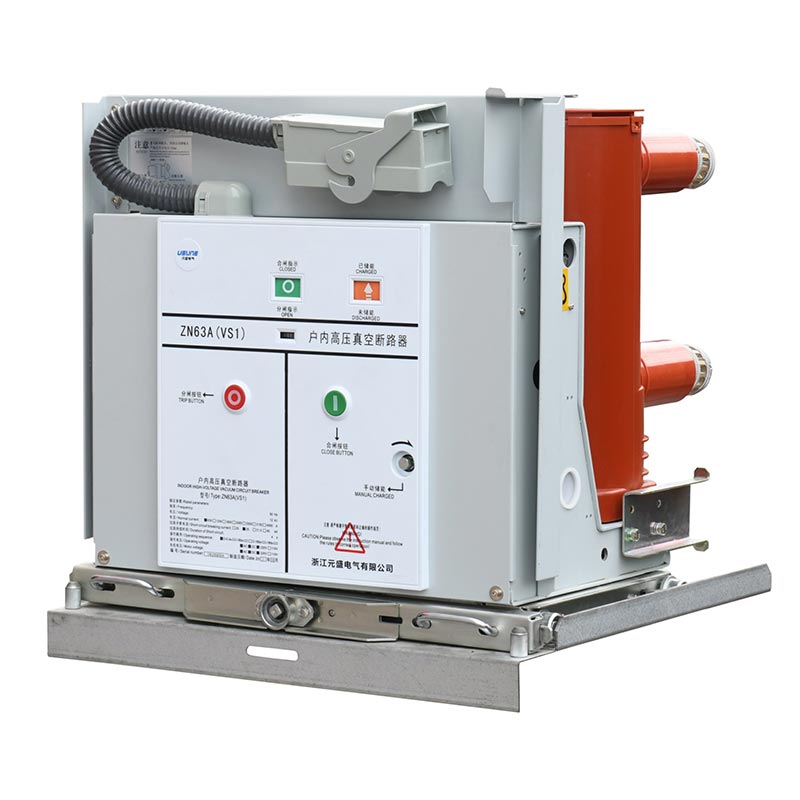

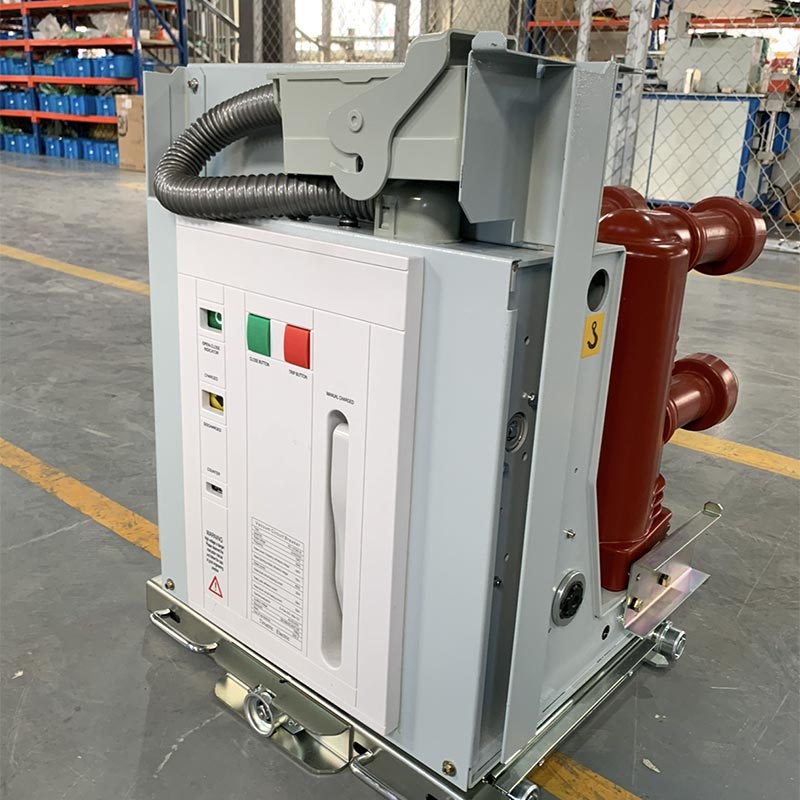

5. Bedienung des Handwagen-Leistungsschalters: Stecken Sie den Schiebegriff in das Schiebeloch und drehen Sie ihn im Uhrzeigersinn auf Vorschieben und gegen den Uhrzeigersinn zum Zurückziehen, mit einem Gesamtvorschubhub von 300 ± 3 mm; in der geöffneten Position, reibungslos Bringen Sie es in die Arbeits- oder Testposition, indem Sie den Griff 30 Mal mit mittlerer Geschwindigkeit drehen, bis ein „Klick“-Geräusch zu hören ist. zeigt an, dass es sich in der richtigen Position befindet (wenden Sie keine übermäßige Kraft an, um eine Beschädigung des Druckmechanismus zu vermeiden) und Gleichzeitig wird der entsprechende Stellungsanzeigekreis angeschlossen.

Hinweis: Wenn eine Einschaltverriegelung ausgewählt wird, muss die Stromversorgung des Verriegelungskreises angeschlossen werden entriegeln Sie es, bevor Sie den Stromkreis schließen.

Anwendungsfall aus der Praxis

Fallstudie: Stromverteilungsprojekt für städtische Gewerbekomplexe

Ein 150.000 qm großer Gewerbekomplex (mit Einkaufszentrum, Bürogebäude und Hotel) im Kerngeschäftsviertel aus Hangzhou, China, benötigte Hochspannungs-Leistungsschalter mit stabiler Leistung und Anpassungsfähigkeit an häufige Anwendungen Betrieb und hohe Sicherheit, um die Kontinuität der gesamten Stromversorgung sicherzustellen. Nach dem Vergleich verschiedener Optionen wurde die Der Kunde entschied sich für den Handkarren-Hochspannungs-Vakuum-Leistungsschalter Usune VS1-12/630-25 für den Innenbereich und setzte 20 Einheiten ein für den Kurzschlussschutz und die Laststeuerung des Hoch- und Niederspannungs-Stromverteilungssystems des Komplexes zuständig. Seit der Inbetriebnahme läuft der Betrieb stabil und fehlerfrei, wobei die Fehlerisolationszeit auf 0,3 Sekunden reduziert wurde. Wir stellen den normalen Betrieb elektrischer Geräte effektiv sicher und ernten großes Lob vom Kunden.

FAQ

F1: Was passiert, wenn der Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich in einer Umgebung außerhalb des normalen Bereichs verwendet wird?

A1: Wenn die tatsächliche Betriebsumgebung die normalen Bedingungen überschreitet (z. B. Höhe über 1000 m, Umgebungstemperatur). unter -15℃ oder über +40℃ usw.), ist eine vorherige Rücksprache mit unserem Hersteller erforderlich. Unsere Fabrik wird Passen Sie Produkte basierend auf tatsächlichen Umgebungsparametern an, z. B. durch Verbesserung der Isolationsleistung und Optimierung Dichtungsstrukturen, um einen stabilen Betrieb in der Zielumgebung zu gewährleisten.

F2: Wie werden die Leistungsschalter der Usune VS1-12-Serie gewartet, um ihre Lebensdauer zu verlängern?

A2: Das Produkt verfügt über einen integrierten verfestigten Pol und eine integrierte Struktur, wodurch ein wartungsfreier Betrieb gewährleistet wird bei normalem Gebrauch. Nur regelmäßige Kontrollen der Sauberkeit der Oberfläche des Leistungsschalters (insbesondere der Isolierung). Oberfläche), Entfernung von Staub und Schmutz sowie Beobachtung der Offen-/Geschlossen-Positionsanzeigen und des Energiespeicherstatus sind erforderlich. Wenn Sie Unregelmäßigkeiten feststellen, stellen Sie die Verwendung des Produkts sofort ein und wenden Sie sich an unseren Lieferanten Professionelle After-Sales-Wartung, um weitere Schäden zu verhindern.

F3: Sind die Leistungsschalter der Usune VS1-12-Serie mit Schaltgeräten anderer Marken kompatibel?

A3: Ja. Das Produkt ist nach nationalen und internationalen Standards konzipiert und perfekt kompatibel mit Zentralmontierte Schubladenschaltanlage vom Typ KYN28A-12 (GZS) und feste Schaltanlage der Serie XGN. Darüber hinaus ist unser Der Hersteller kann die Produktabmessungen und Schnittstellen entsprechend dem spezifischen Schaltanlagenmodell anpassen Kunden, um die Kompatibilität sicherzustellen. Bitte teilen Sie unserem Lieferanten vor dem Kauf die Parameter der Schaltanlage mit professionelle Matching-Beratung.
