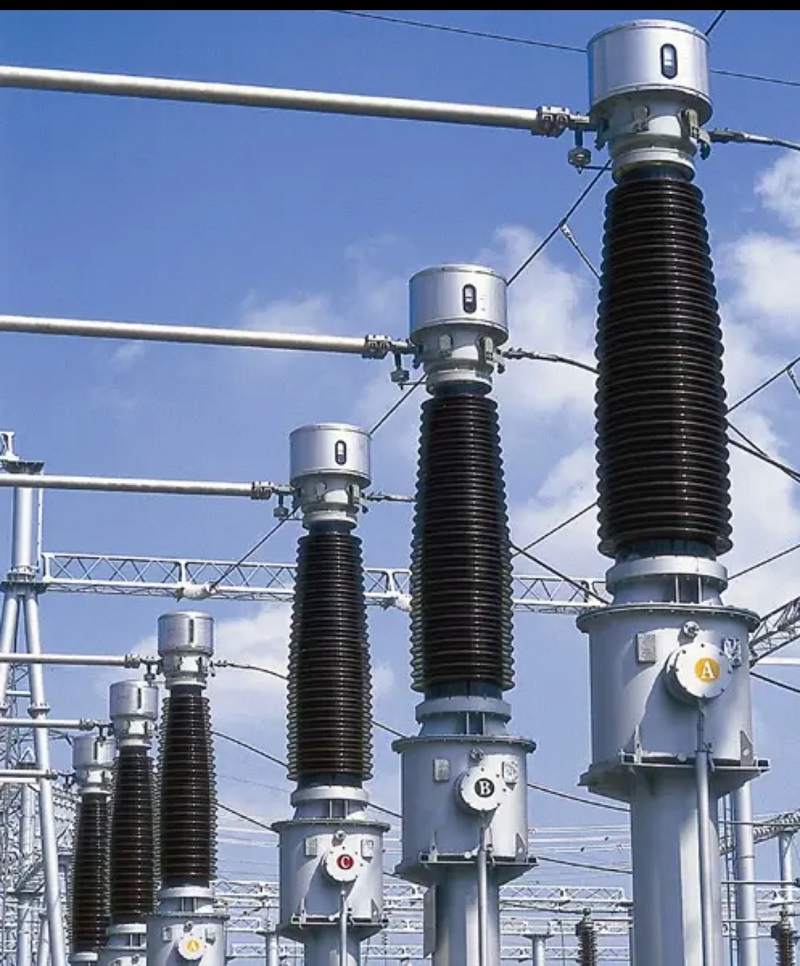

LB6-110kV Stromwandlerist ein Hochspannungs-Stromwandler, der für die Strommessung, Energiemessung und den Relaisschutz in 110-kV-Wechselstromnetzen entwickelt wurde. Dieser Transformator ist für 50-Hz- und 60-Hz-Stromnetze geeignet und bietet stabile Leistung und hohe Messgenauigkeit für Umspannwerke, Stromübertragungssysteme und industrielle Energieanlagen.
Mit fortschrittlicher Ölisolationstechnologie und einer vollständig abgedichteten Struktur bietet der LB6-110kV-Stromwandler eine hervorragende elektrische Isolierung, zuverlässigen Betrieb und eine lange Lebensdauer unter anspruchsvollen Hochspannungs-Arbeitsbedingungen.
Der Stromwandler der Serie LB6-110kV verfügt über ein professionelles Design für Hochspannungsanwendungen. Das Produktmodell stellt seine wichtigsten technischen Merkmale dar:
Der Transformator ist mit mehreren Sekundärwicklungen ausgestattet, darunter einer Messwicklung mit Genauigkeitsklasse 0,5 und drei Schutzwicklungen. Die Konfiguration mit mehreren Sekundärwicklungen ermöglicht zuverlässige Strommessung und Schutzfunktionen für unterschiedliche Anforderungen des Stromnetzes.
LB6-110kV StromwandlerUnterstützt mehrere Stromverhältniskonfigurationen durch Ändern der Anschlussmethode des externen Verbindungsstücks am Ölausdehnungsgefäß. Bei Reihenschaltung beträgt das Stromverhältnis a/c, bei Parallelschaltung ergibt sich ein Stromverhältnis von 2*a/c.
Dieses flexible Design ermöglicht die Anpassung desselben Transformatormodells an unterschiedliche Betriebsanforderungen, wodurch die Kosten für den Austausch von Geräten gesenkt und die Anwendungsvielfalt in Hochspannungssystemen verbessert werden.
Der Stromwandler LB6-110kV ist für den zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen ausgelegt:
Für Anwendungen mit niedrigeren Temperaturen oder besonderen Umgebungsanforderungen können je nach Projektbedingungen maßgeschneiderte Lösungen mit dem Hersteller besprochen werden.
Der Stromwandler LB6-110kV verfügt über eine in Öl getauchte Struktur, die aus einem Kraftstofftank, einem Transformatorgehäuse, einer Porzellanbuchse, einem Ölausdehnungsgefäß und einem Expander besteht. Der Transformatorkörper ist in Isolieröl getaucht und enthält Primär- und Sekundärwicklungen, die für eine stabile elektrische Leistung ausgelegt sind.
Die Primärwicklung nimmt eine U-förmige Struktur an. Das Hauptisolationssystem nutzt die kapazitive Öl-Papier-Isoliertechnologie mit mehreren kapazitiven Schirmen, die zwischen den Isolationsschichten angeordnet sind. Der innere Schirm liegt an Hochpotential, während der äußere Schirm geerdet ist, wodurch die Isolationsleistung und die Betriebssicherheit verbessert werden.
Der Primärwicklungsleiter ist in zwei Abschnitte mit vier Anschlüssen unterteilt, die mit dem Ölausdehnungsgefäß verbunden sind. Das Stromverhältnis kann durch externe Verdrahtungsänderungen angepasst werden, was flexible Konfigurationsmöglichkeiten bietet.
Die Sekundärwicklung ist auf einem Träger unterhalb der Primärwicklung montiert. Alle Sekundärklemmen und externen Schirmklemmen sind an den Anschlusskasten am Transformatorkessel angeschlossen, was eine bequeme Installation und Wartung gewährleistet.
Der Stromwandler LB6-110kV verfügt über ein praktisches Anschlussdesign mit externen Verdrahtungsklemmen, die an der Unterseite des Anschlusskastens installiert sind. Sowohl am Anschlusskasten als auch am Kraftstofftank sind Erdungsbolzen vorhanden, die eine sichere Erdung der Sekundärwicklung und der gesamten Transformatorstruktur ermöglichen.
Der Transformator verfügt über reduzierende Polaritätseigenschaften. Wenn der Primärstrom von P1 nach P2 fließt, fließt der Sekundärstrom durch den externen Stromkreis von S1 nach S2 oder S3 und gewährleistet so eine genaue Stromübertragung für Mess- und Schutzsysteme.
Aufgrund seiner Hochspannungsleistung und zuverlässigen Schutzfunktionen wird der Stromwandler LB6-110kV häufig eingesetzt in:
Der Stromwandler LB6-110kV kombiniert genaue Messung, zuverlässige Isolierung, flexibles Stromverhältnisdesign und wartungsarmen Betrieb. Seine vollständig abgedichtete, in Öl getauchte Struktur gewährleistet eine stabile Leistung in Hochspannungsumgebungen und macht es zu einer zuverlässigen Lösung für moderne Energiesysteme, die einen sicheren und kontinuierlichen Betrieb erfordern.
