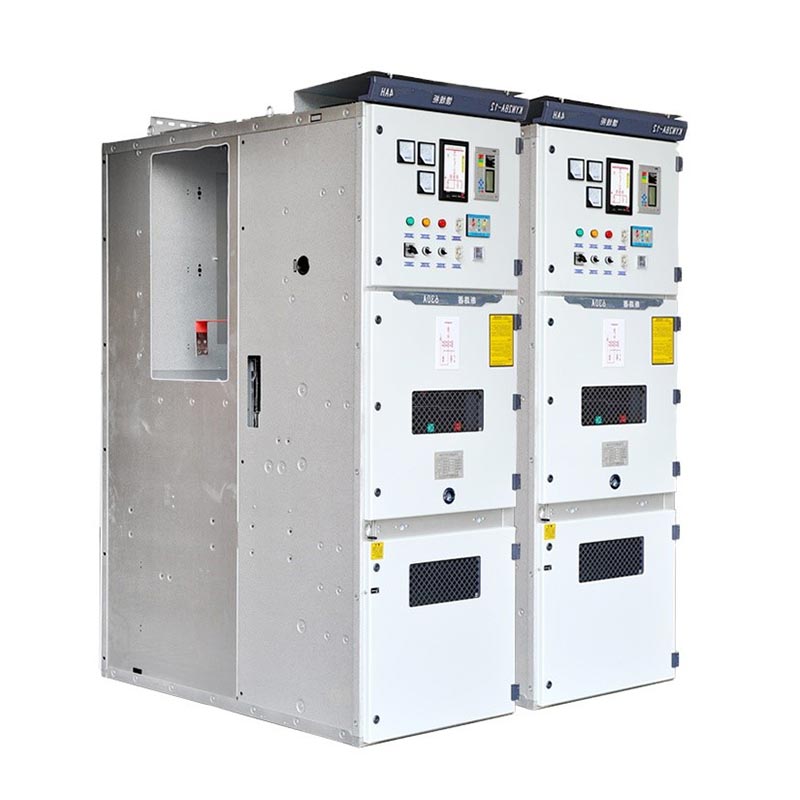

Kyn28 Schaltanlage 6kV

Die Usune Kyn28-Schaltanlage 6 kV ist eine gepanzerte, ausfahrbare, metallgekapselte AC-Schaltanlage für den Innenbereich, geeignet für 3,6 kV ~ 12 kV Spannungsebenen, 50/60-Hz-Dreiphasen-Wechselstromnetze und ist ein zentrales Steuer- und Schutzgerät in der Stromversorgung Übertragungs- und Verteilungsprozess. Dieses wurde unabhängig von Zhejiang Usune Electric entwickelt und hergestellt Produkt integriert fortschrittliche Designkonzepte und ausgereifte Herstellungsprozesse und sorgt für ein ausgewogenes Verhältnis von Sicherheit, Zuverlässigkeit und Praktikabilität. Es erfüllt die Stromverteilungsanforderungen von Einzelsammelschienen- und Einzelsammelschienen-Segmentsystemen und erreicht so große Reichweiten Anwendung in der Energie-, Metallurgie-, Chemie- und Bauindustrie und trägt zur Sicherheit und Effizienz bei Betrieb globaler Energiesysteme mit stabiler Leistung.

Niederspannungsschaltanlage

Mittelspannungsschaltanlage

Technische Kernparameter

Strukturelles Design und Kernfunktionen

1. Abnehmbares modulares Design

Die 6-kV-Kernkomponente der Kyn28-Schaltanlage, der Vakuum-Leistungsschalter (kompatibel mit VS1, VD4 usw.), ist installiert auf einem mobilen Trolley. Für routinemäßige Wartung, Prüfung oder Austausch muss nur der Leistungsschalterwagen entfernt werden Für den Betrieb kann es entfernt werden, ohne dass der gesamte Schrank stromlos geschaltet werden muss, was die Wartungszeit erheblich verkürzt und Verringerung der Auswirkungen von Stromausfällen. Der Wagen ist universell einsetzbar und kann schnell ausgetauscht werden, was das System verbessert Betriebs- und Wartungseffizienz.

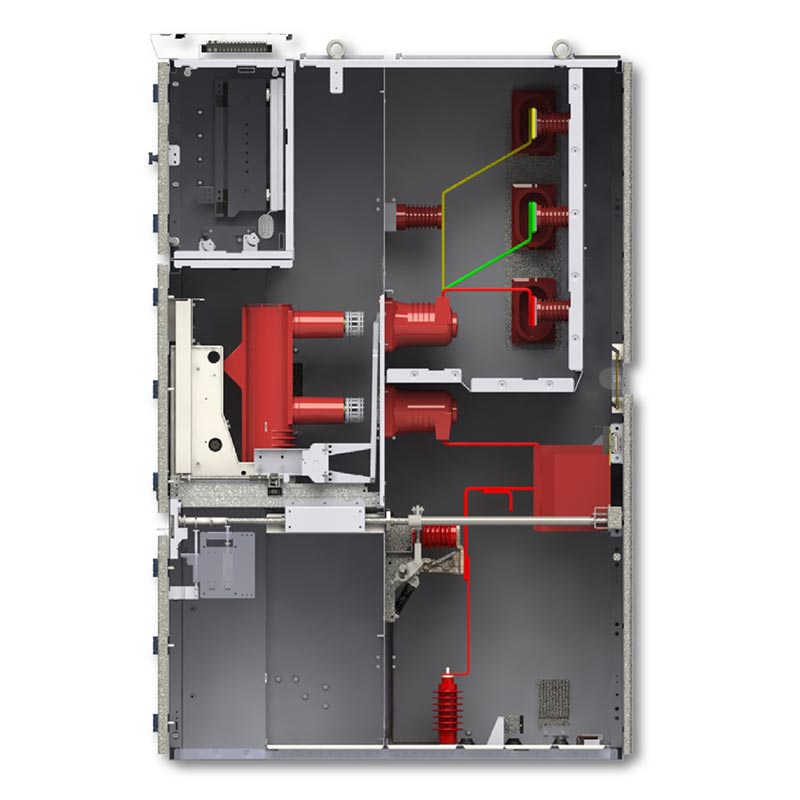

2. Metallverkleidete, unterteilte Struktur

Der 6-kV-Schaltschrank Kyn28 ist durch Metalltrennwände in vier unabhängige Fächer unterteilt: eine Sammelschiene Fach, ein Leistungsschalterfach, ein Kabelfach und ein Niederspannungsinstrumentenfach. Jeder Die stromführenden Komponenten des Fachs sind vollständig isoliert, wodurch die Ausbreitung von Phasen-zu-Phasen-Übergängen wirksam verhindert wird Phase-Erde-Kurzschlüsse, Vermeidung kaskadierender Ausfälle und Reduzierung des Risikos eines Stromschlags während Wartung und Verbesserung der Betriebssicherheit der Ausrüstung.

3. Umfassender Fünf-Präventions-Verriegelungsschutz

Ausgestattet mit einem mechanischen und elektrischen Dual-Fünf-Verhinderungs-Verriegelungssystem, das Fehlbedienungen verhindert Quelle:

- Verhindert versehentliches Öffnen oder Schließen von Leistungsschaltern;

- Verhindert das Schieben/Entfernen des Leistungsschalterwagens unter Last;

- Verhindert das Schließen des Erdungsschalters, während dieser unter Spannung steht;

- Verhindert versehentliches Einschalten, wenn der Erdungsschalter geschlossen ist;

- Verhindert versehentliches Eindringen in ein unter Spannung stehendes Fach.

4. Kompakt, effizient und leicht erweiterbar

Der Schrank hat eine kompakte Struktur und spart so Platz beim Einbau. Sein modularer Aufbau ermöglicht eine flexible Kombination und Erweiterung der Schranktypen, um den Erweiterungsanforderungen des Stromverteilungssystems gerecht zu werden. Es passt sich leicht an unterschiedliche Systemarchitekturen, wie Einzelsammelschienen- und Einzelsammelschienen-Segmentsysteme, was die Zukunft erleichtert System-Upgrades und -Integration.

Anwendbare Umgebungsbedingungen

1. Umgebungstemperatur: -10℃ ~ +40℃

2. Höhe: ≤1000 m (Kundenspezifische Designs für hochgelegene Gebiete über 1000 m sind verfügbar)

3. Luftfeuchtigkeit: Tägliche durchschnittliche relative Luftfeuchtigkeit ≤95 %, monatliche durchschnittliche relative Luftfeuchtigkeit ≤90 % (nicht kondensierend)

4. Umgebung: Keine korrosiven oder explosiven Gase, keine großen Staubmengen und keine brennbaren oder explosiven Stoffe Medien

Typische Anwendungsszenarien

1. Hilfssysteme für Kraftwerke: Werden für den Empfang, die Verteilung und den Schutz von Kraftwerksstrom verwendet, um eine stabile Versorgung zu gewährleisten Stromversorgung für Generator-Hilfsgeräte;

2. Stromverteilung für Industrie- und Bergbauunternehmen: Geeignet für hochbelastete Industrieszenarien wie Bergbau, Metallurgie und chemische Industrie, die die Anforderungen an die Stromversorgungssteuerung und den Überlast-/Kurzschlussschutz erfüllen Hochleistungsgeräte;

3. Gewerbe- und Hochhäuser: Wird in Umspannwerken großer Einkaufszentren, Bürogebäude, Hotels usw. verwendet. um eine sichere Verteilung und ein verfeinertes Management der Gebäudeenergie zu erreichen;

4. Öffentliche Umspannwerke: Als zentrale Mittelspannungs-Stromverteilungsausrüstung in städtischen und industriellen Umspannwerken, Gewährleistung des stabilen Betriebs des regionalen Stromnetzes.

Anwendungsfall aus der Praxis

Fallstudie: Stromverteilungsprojekt für eine Walzwerksproduktionslinie eines großen Stahlkonzerns in der Provinz Jiangsu

Projekthintergrund: Die vorhandenen Schaltanlagen in der Walzwerkswerkstatt des Stahlkonzerns waren veraltet und häufig Es kann zu Fehlfunktionen kommen, die den kontinuierlichen Betrieb der Produktionslinie beeinträchtigen. Hochzuverlässige Mittelspannung Für den Austausch war eine Schaltanlage erforderlich.

Lösung: Es wurden 28 Usune KYN28-6KV-Schaltanlagen ausgewählt, die mit einem 10-kV-Stromverteilungssystem kompatibel sind einem Nennstrom von 1600 A und einem Kurzzeitstrom von 31,5 kA (4 s), konfiguriert mit VS1-Vakuumschaltung Unterbrecher.

Ergebnisse der Umsetzung: In den drei Jahren seit der Inbetriebnahme lief die Anlage störungsfrei. Die Das fünfschichtige Verriegelungssystem verhindert wirksam Fehlbedienungen und die unterteilte Struktur vermeidet Fehlbedienungen Ausbreitung von Fehlern. Die Stromversorgungsstabilität der Walzwerksproduktionslinie hat sich um 99,9 % verbessert und reduziert jährliche Ausfallverluste um über 5 Millionen Yuan, was vom Kunden großes Lob erntet.

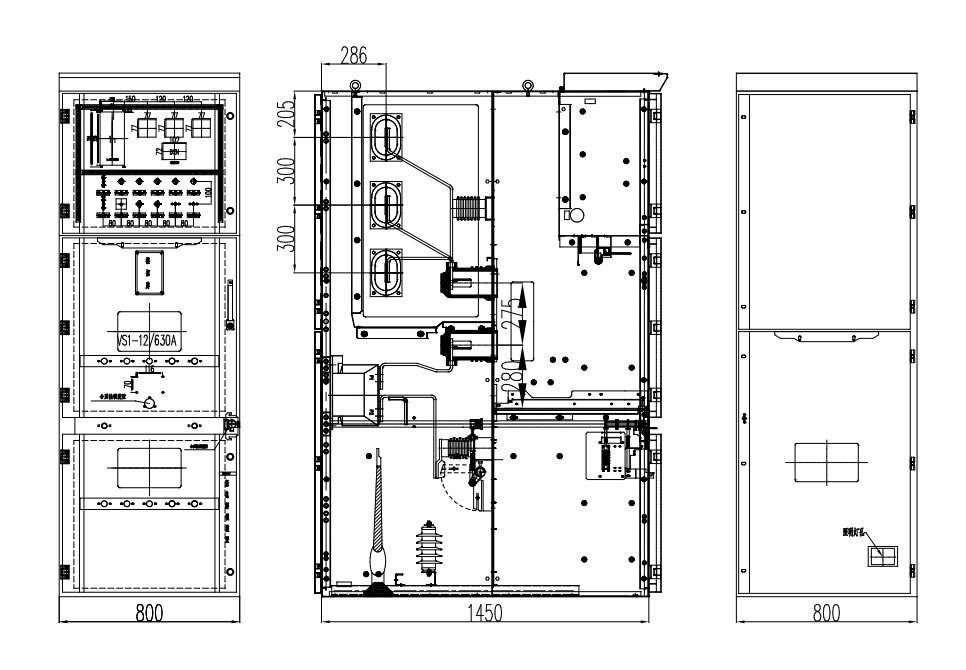

Äußere Dimension

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQs

F1: Was sind die Hauptvorteile der Kyn28-Schaltanlage 6 kV im Vergleich zu herkömmlichen festen Schaltanlagen?

A: Im Vergleich zu herkömmlichen festen Schaltanlagen ist der größte Vorteil des Usune KYN28-6KV sein abnehmbares Design. Der Leistungsschalterwagen kann unabhängig bewegt werden, sodass nicht der gesamte Schaltschrank ausgeschaltet werden muss Wartung, wodurch die Auswirkungen von Stromausfällen deutlich reduziert werden. Gleichzeitig ist seine metallgepanzerte Abteilung unterteilt Struktur und umfassendes Fünf-Proof-Verriegelungssystem bieten erhöhte Sicherheit. Der modulare Aufbau erleichtert Erweiterung und Systemintegration, die sich an komplexe Stromverteilungsanforderungen anpassen und insgesamt zu geringeren Kosten führen Lebenszykluswartungskosten.

F2: Kann diese Schaltanlage an Höhenlagen oder spezielle Umgebungen angepasst werden? Was ist der Anpassungszyklus?

A: Ja. Für hochgelegene Umgebungen >1000 m optimiert Usune das Isolierungsdesign und die Komponentenauswahl. Für Spezielle Umgebungen wie korrosive Umgebungen, Umgebungen mit hoher Luftfeuchtigkeit und Staub, kundenspezifische Lösungen wie z Korrosionsschutzbeschichtungen, verbesserte Abdichtung und staubdichte Barrieren können bereitgestellt werden. Der Produktionszyklus für Standard Die Lieferzeit für maßgeschneiderte Produkte beträgt je nach Komplexität der Individualisierung und Bestellmenge etwa 15 bis 20 Tage.

F3: Welche Kundendienst- und technischen Supportleistungen bietet Usune als Hersteller an?

A: Als Quellfabrik bietet Usune Dienstleistungen über den gesamten Lebenszyklus an: Vorverkäufe umfassen Lösungsdesign und Parameter Auswahl und technische Beratung; Die Verkaufsverfolgung umfasst die Verfolgung des Produktionsfortschritts und Werkstests Zusammenarbeit; Der Kundendienst umfasst kostenlose Installation und Inbetriebnahme, Bedienerschulung, 1 Jahr Gerätegarantie, lebenslange Ersatzteilversorgung und Wartungsdienste sowie weltweite 24-Stunden-Reaktion auf technische Anforderungen, um dies sicherzustellen stabiler Gerätebetrieb.
