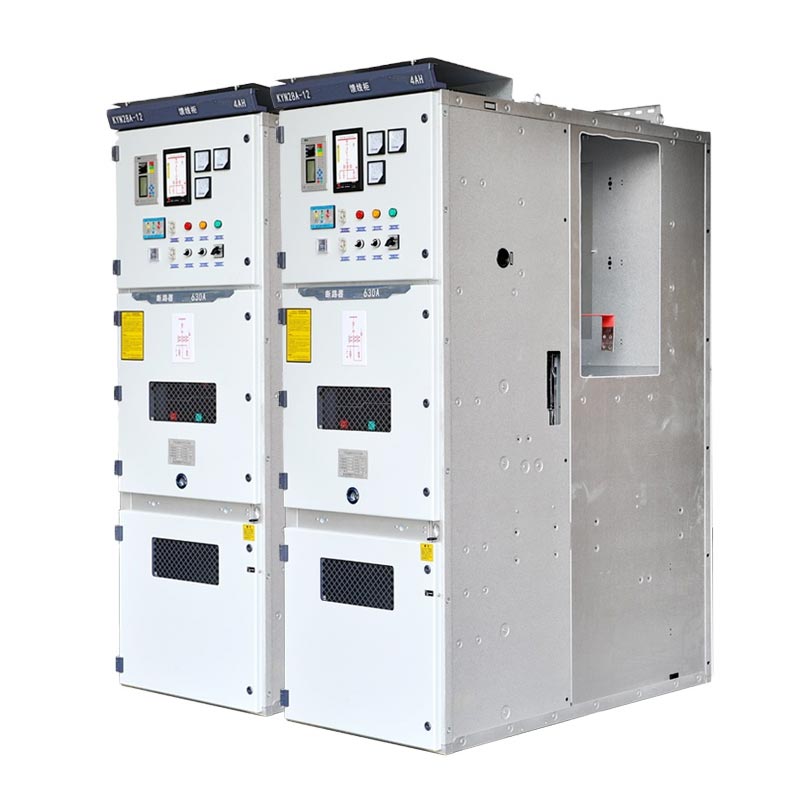

Kyn28 Schaltanlage 11kV

Die Usune Kyn28-Schaltanlage 11 kV ist für dreiphasige Wechselstromsysteme mit 3,6 kV–12 kV und 50 Hz geeignet und ermöglicht den Stromempfang. Verteilung, Steuerung, Schutz und Überwachung. Es unterstützt Einzelsammelschienen, Einzelsammelschienen-Unterteilung und Doppel Sammelschienenverbindungsmethoden, was es zu einem wichtigen Stromverteilungsgerät in Energiesystemen macht. Als Kernprodukt von a Als professioneller chinesischer Energieausrüstungslieferant hat sich das Unternehmen zu einem weltweit vertrauenswürdigen Mittelspannungs-Stromverteiler entwickelt Lösung dank seiner werkseigenen Fertigungskapazitäten und stabilen Qualität.

Niederspannungsschaltanlage

Mittelspannungsschaltanlage

Einhaltung grundlegender Standards

Die Usune Kyn28-Schaltanlage 11 kV hält sich strikt an internationale und nationale Standards, um die Produktsicherheit zu gewährleisten Zuverlässigkeit, Sicherheit und Interoperabilität:

1. IEC 60298 / IEC 62271-200: metallgekapselte AC-Schaltanlage mit Nennspannungen von 1 kV bis 52 kV
2. GB 3906-2006: 3–35 kV AC metallgekapselte Schaltanlagen und Steuerschränke
3. DL/T 404-2007: Technische Spezifikation für AC-Hochspannungs-Innenschaltanlagen
4. GB/T 11022: Allgemeine Spezifikation für Hochspannungsschaltanlagen

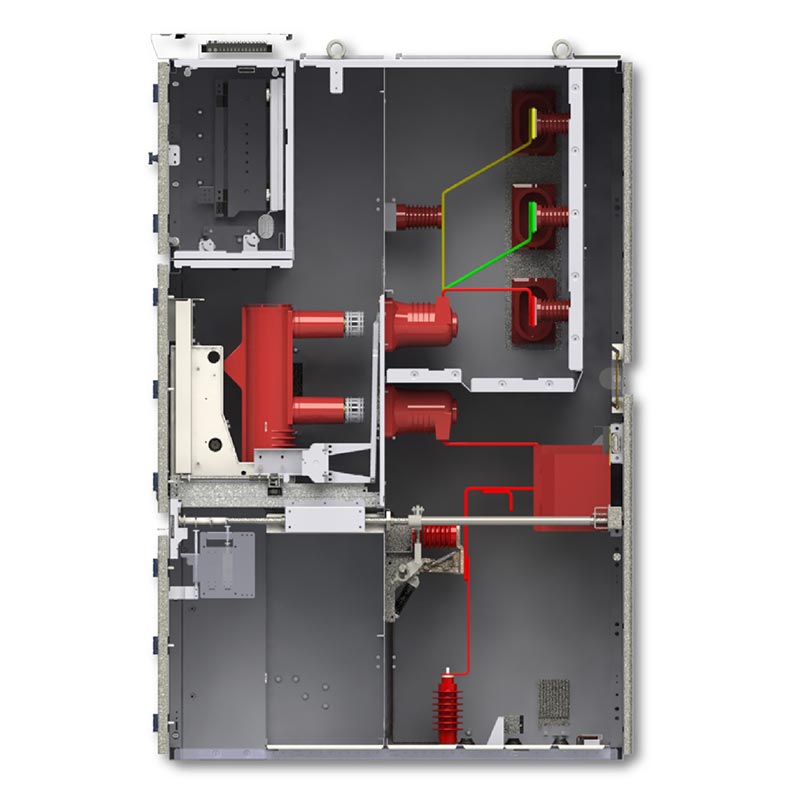

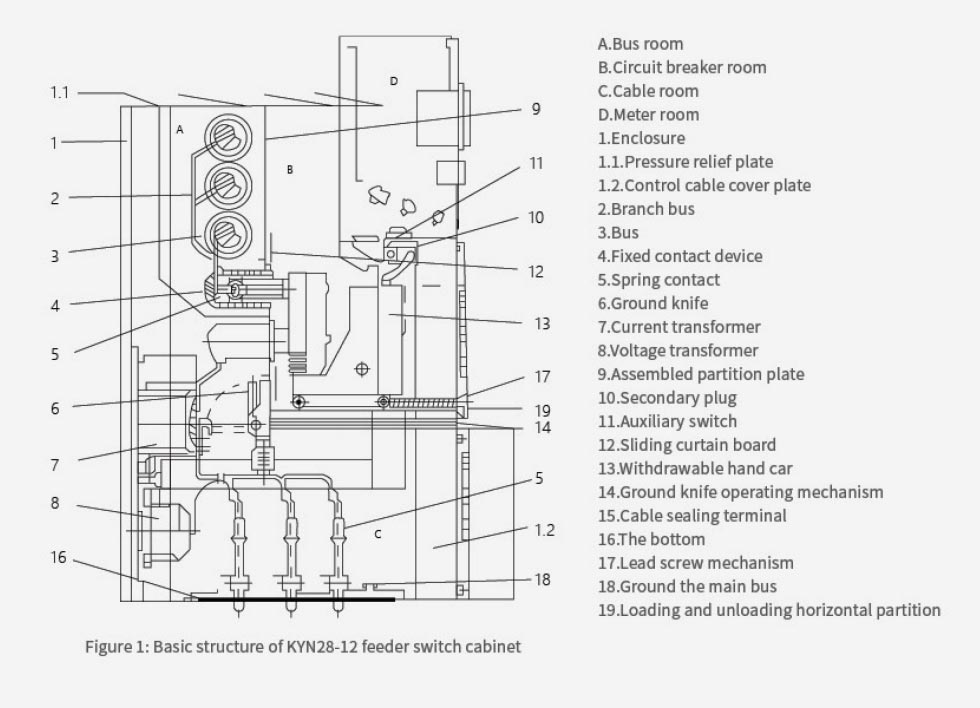

Struktur- und Designmerkmale

Das 11-kV-Schaltanlagengehäuse Kyn28 verfügt über eine modulare, verschraubte Struktur aus hochwertigem verzinktem/kaltgewalztem Material Stahlplatte, durch Metalltrennwände in fünf unabhängige Erdungsfächer unterteilt, wodurch Fehler wirksam verhindert werden Ausbreitung.

1. Leistungsschalterfach: Ausgestattet mit einem abnehmbaren Vakuum-Leistungsschalterwagen mit mechanischer Funktion ineinandergreifend
2. Sammelschienenfach: Installiert Hauptsammelschienen und Abzweigsammelschienen, unabhängig voneinander isoliert.
3. Kabelfach: Wird für Kabelverbindungen verwendet und enthält Transformatoren, Erdungsschalter, Überspannungsableiter usw.
4. Steuerinstrumentenfach: Installiert Relais, Instrumente, Schutzgeräte und Sekundärkreise.
5. Druckentlastungskanal: Ausgestattet mit einer Druckentlastungsvorrichtung an der Oberseite, die eine sichere Druckentlastung des Lichtbogens ermöglicht im Falle einer Störung.

Kernvorteile

1. Design des abnehmbaren Handwagens: Leistungsschalter und PT-Handwagen sind austauschbar, was eine schnelle Wartung ermöglicht und Austausch, ohne den gesamten Sammelschienenabschnitt spannungsfrei zu schalten.
2. Umfassende Fünf-Schutz-Verriegelung: Verhindert versehentliches Öffnen/Schließen des Leistungsschalters Schieben/Ziehen des Bollerwagens unter Last, verhindert das Schließen des Erdungsschalters unter Spannung, verhindert das Einschalten wenn der Erdungsschalter geschlossen ist, und verhindert das unbeabsichtigte Betreten von unter Spannung stehenden Räumen.
3. Kompakte Struktur: Bedienung und Wartung nach vorne, wodurch Installationsraum gespart wird.
4. Hohe Anpassungsfähigkeit an die Umwelt: Eingebaute Kondensationsheizung, geeignet für feuchte Umgebungen.

Hauptanwendungsarten:

1. Einspeiseschrank (Empfangsstrom)
2. Abgangsschrank (Stromverteilung an Einspeiser/Motoren)
3. Spannungswandler und Spannungsmessschrank
4. Zählerschrank (mit Energiezähler)
5. Schrank mit Sammelschienenabschnitt
6. Isolierschrank

Umgebungsbedingungen

- Umgebungstemperatur: -15℃ ~ +40℃
- Tägliche durchschnittliche relative Luftfeuchtigkeit ≤95 %, Monatsdurchschnitt ≤90 %
- Keine explosiven, korrosiven Gase oder leitfähigen Stäube, keine starken Vibrationen
- Nur Inneninstallation

Wichtigste technische Parameter

Tatsächlicher Anwendungsfall

Städtisches kommerzielles komplexes Stromverteilungsprojekt. Ein 50-stöckiger Gewerbekomplex (Büro + Gewerbe + Unterhaltung) In Ostchina werden 18 11-kV-Schaltanlagen vom Typ Usune Kyn28 verwendet, darunter eingehende Leitungen, ausgehende Leitungen, PTs, Messgeräte, Abschnittsschränke und Trennschränke mit redundanter Stromversorgung über Doppelsammelschienen.

Nach zwei Betriebsjahren wurde eine Stromversorgungszuverlässigkeit von 99,98 % erreicht, ohne dass es zu ungeplanten Stromausfällen kam. Die Schaltanlagen können schnell ausgetauscht werden, was die Wartungszeit erheblich verkürzt. Der kompakte Schrank spart Platz im Verteilerraum und eine Kondensationsheizung sorgen für einen stabilen Betrieb in feuchten Umgebungen.

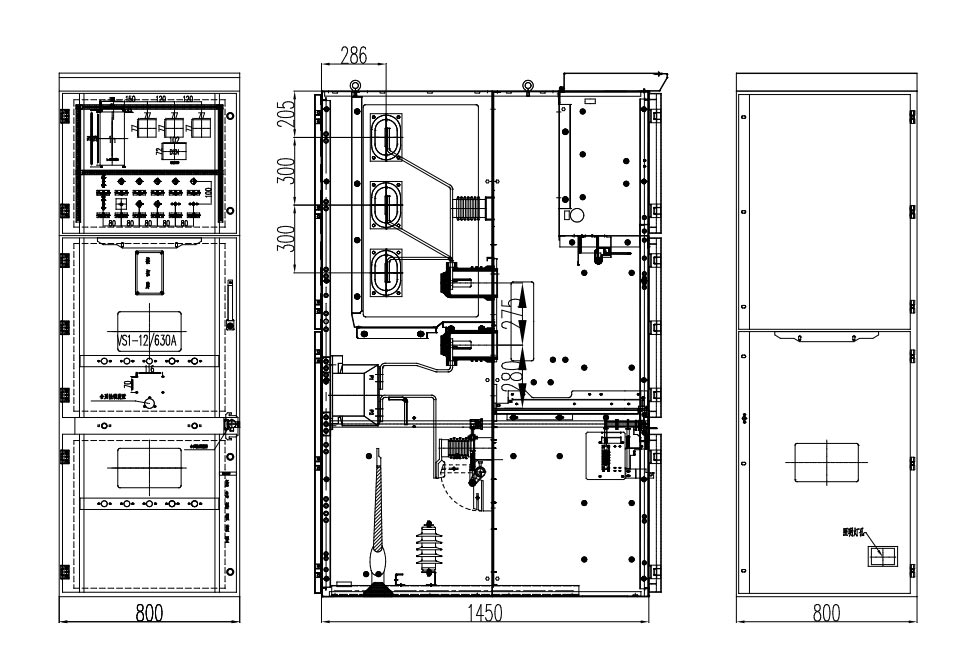

Produktaußenmaß

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQs

F1: Was sind die Hauptunterschiede zwischen dem Usune KYN28 11kV und herkömmlichen festen Schaltanlagen?

A: Der Hauptunterschied besteht in der Struktur der ausfahrbaren Schaltanlage. Leistungsschalter können unabhängig voneinander abgezogen werden ausgetauscht werden, so dass bei Wartungsarbeiten kein kompletter Stromausfall erforderlich ist. Dies führt zu einer höheren Sicherheit und Wartungseffizienz, und das unabhängige Fach begrenzt effektiv den Fehlerbereich.

F2: Kann die Kyn28-Schaltanlage 11 kV in großer Höhe oder in besonders feuchten Umgebungen eingesetzt werden?

A: Ja. Als professioneller Hersteller bietet Usune ein Derating-Design für große Höhen, eine verbesserte Isolierung und vieles mehr Korrosionsschutz und eine eingebaute Heizung sorgen für einen zuverlässigen Betrieb in feuchten Umgebungen.

F3: Wie sieht es mit der Produktgarantie und dem Kundendienst aus?

A: Für die gesamte Maschine gilt eine 12-monatige Garantie, ein globales technisches Team, das 24 Stunden am Tag und schnell reagiert Vor-Ort-Service in Kerngebieten möglich. Wir bieten auch langfristige Wartung und technische Schulungen an.
