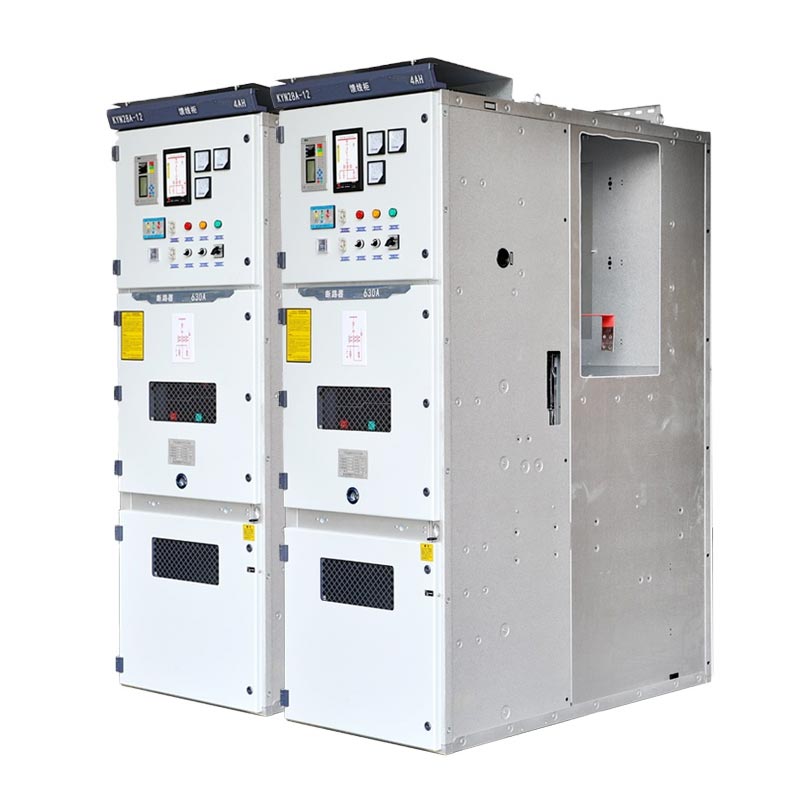

Kyn28 Schaltanlage 12kv

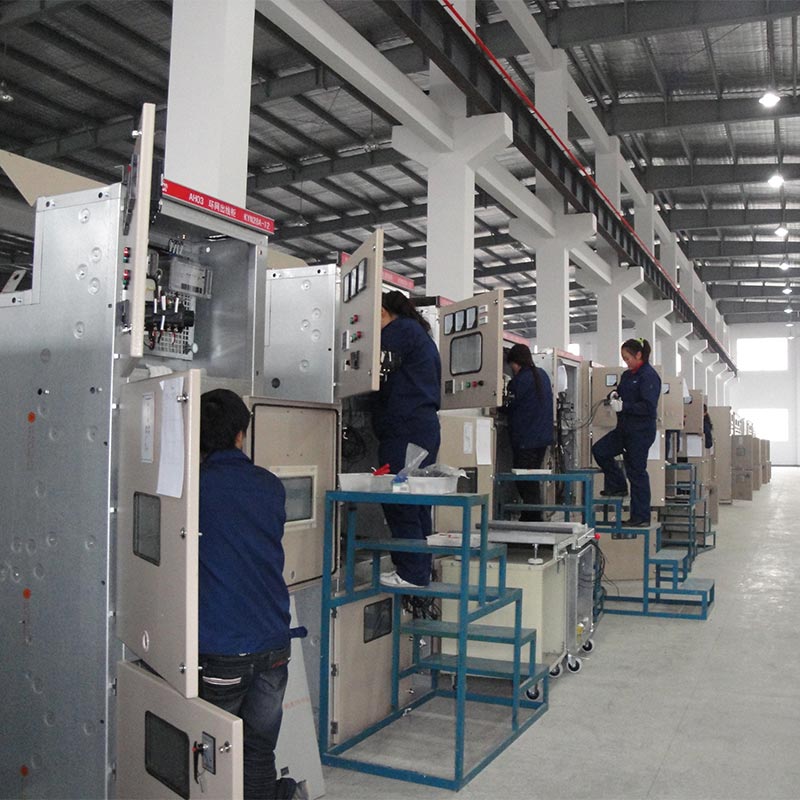

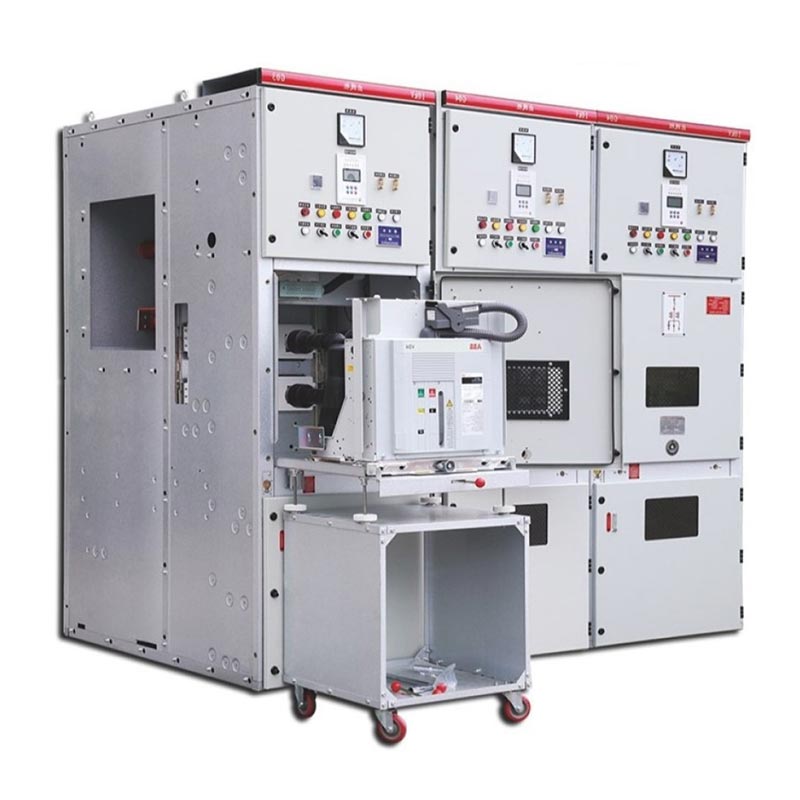

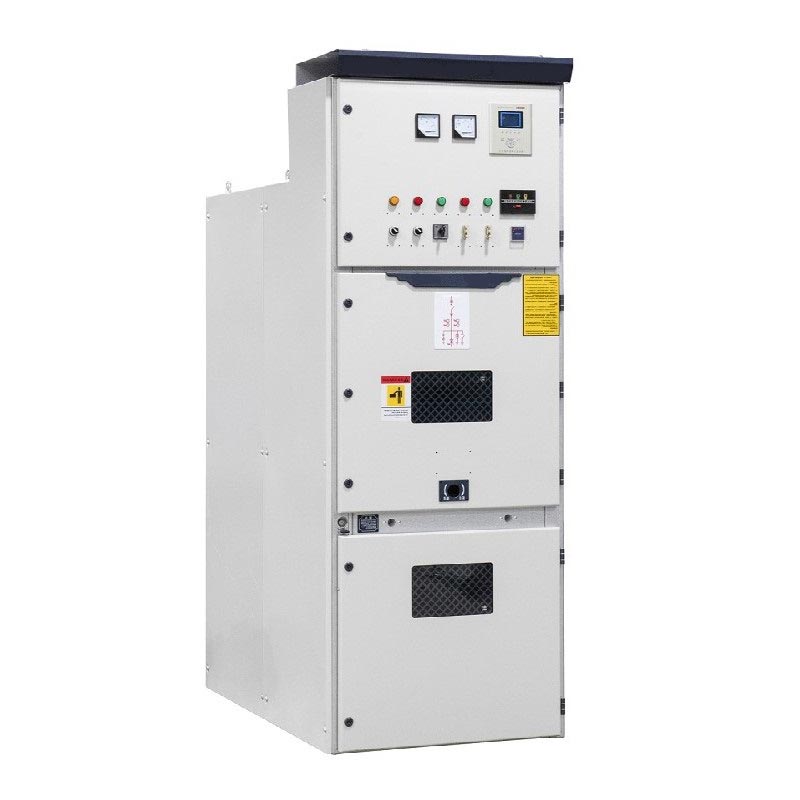

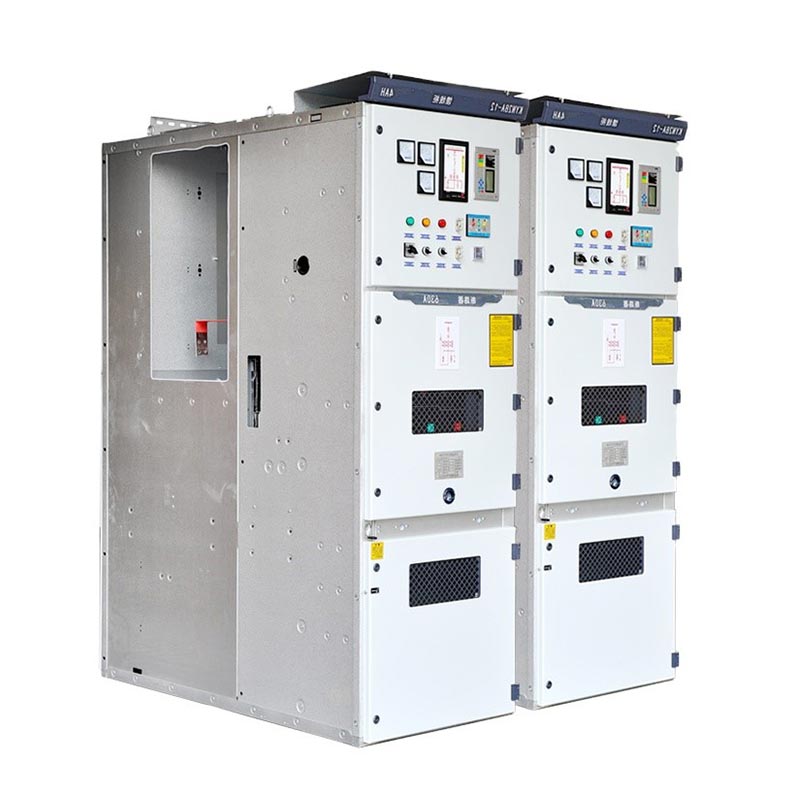

Die Usune Kyn28-Schaltanlage 12 kV ist ein Hochspannungs-Stromverteilungsgerät für den Innenbereich mit Nennspannungen von 3,6 kV. 7,2 kV und 12 kV, geeignet für dreiphasige Wechselstromsysteme mit 50/60 Hz. Es ist ein zentrales elektrisches Gerät in der modernen Energieversorgung Übertragung und Verteilung, industrielle Stromverteilung und Stromversorgung für gewerbliche Gebäude. Das Produkt verfügt über eine gepanzerte, metallgekapselte Struktur, die Funktionseinheiten wie Leistungsschalter, Sammelschienen usw. vollständig trennt. Kabel und Instrumentensteuerung. Durch diese Konstruktion wird die Ausbreitung von Störlichtbögen von vornherein verhindert. Das ist es auch Ausgestattet mit einem ausfahrbaren Vakuum-Leistungsschalterwagen, der eine schnelle Wartung und einen schnellen Austausch ohne Herunterfahren ermöglicht entlang der Sammelschiene, wodurch die Kernanforderungen von Energiesystemen für einen sicheren, stabilen und effizienten Betrieb vollständig erfüllt werden Wartung.

Niederspannungsschaltanlage

Mittelspannungsschaltanlage

Technische Kernparameter

Unabhängige Fachstruktur

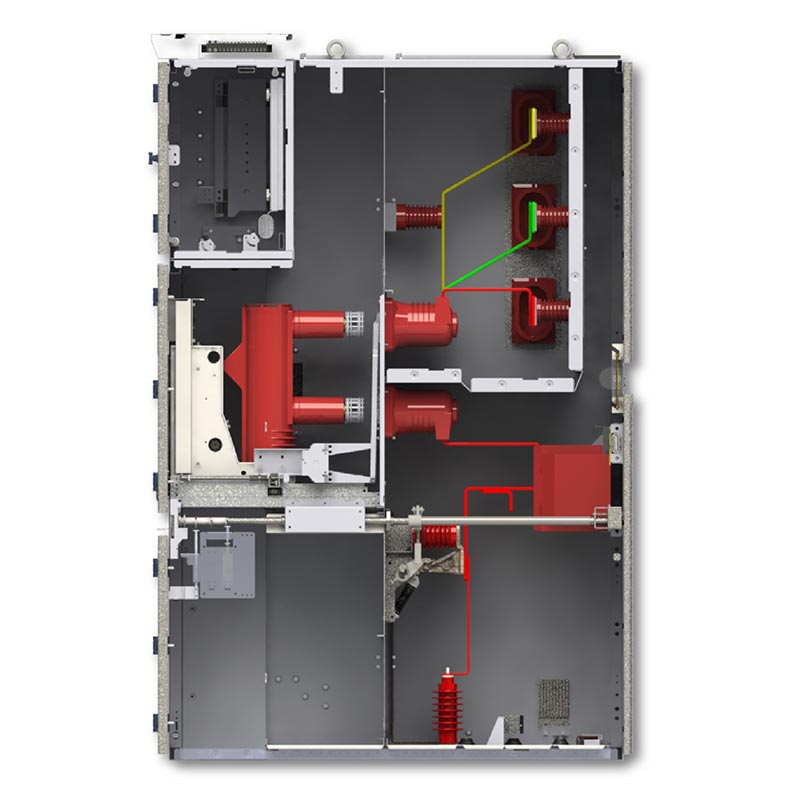

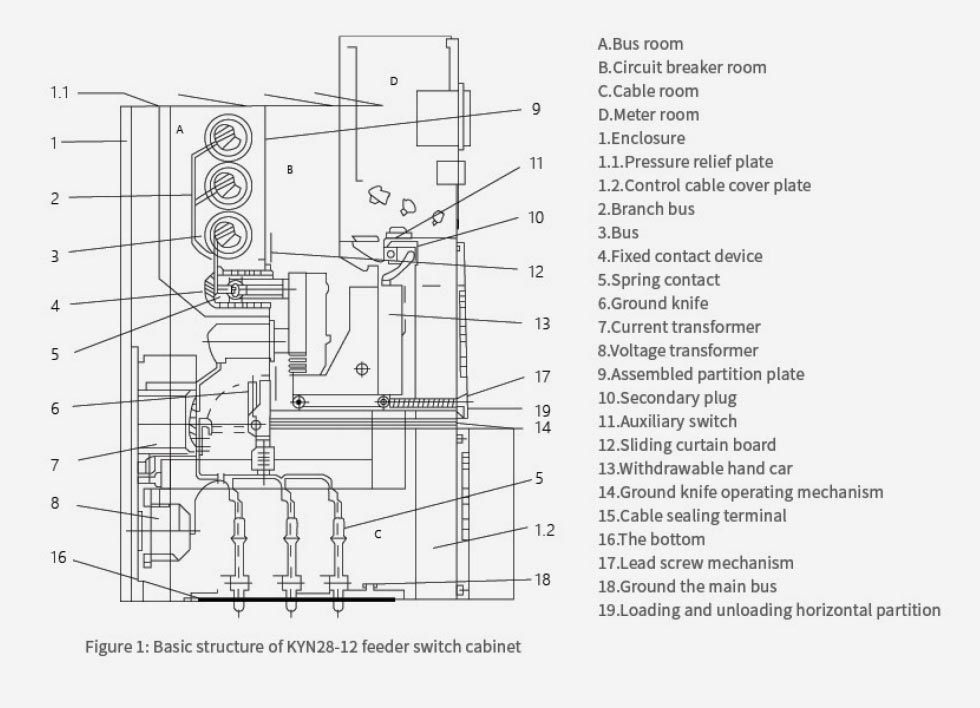

Die Kyn28-Schaltanlage 12 kV verfügt über ein modulares Fachdesign mit Ganzmetallisolierung. Die vier Funktionsbereiche sind völlig unabhängig und verhindern wirksam die Fehlerausbreitung:

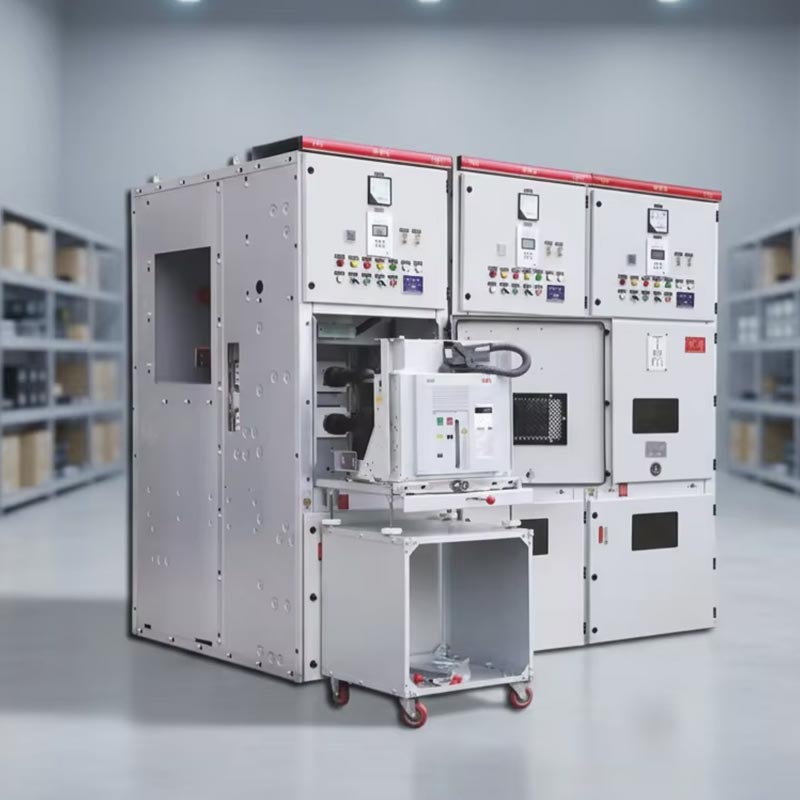

1. Leistungsschalterfach: Installiert einen Vakuum-Leistungsschalterwagen, ausgestattet mit präziser Führung und Verriegelungsmechanismen sorgen für eine sichere Bewegung des Wagens.
2. Sammelschienenraum: Geschlossene Anordnung der Haupt- und Abzweigschienen mit hervorragender Isolationsleistung, Vermeidung von die Gefahr von Kurzschlüssen zwischen Phase und Erde.
3. Kabelfach: Viel Platz, geeignet für mehrpolige Kabelverbindungen, erleichtert die Kabelverlegung, Verkabelung, und testen.
4. Instrumenten- und Steuerfach: Integriert Schutzgeräte, Messgeräte und Steuerkreise Komponenten zur zentralen Überwachung und Bedienung.
5. Druckentlastungsvorrichtung: Ausgestattet mit einer speziellen Druckentlastungsklappe an der Oberseite kann der Lichtbogen schnell entlastet werden Druck bei internen Störungen und gewährleistet so die Sicherheit des Schranks und des Personals.

Kernproduktvorteile

1. Abnehmbares Bollerwagen-Design

Die Leistungsschalter-, PT- und Trenn-Handwagenserien sind vollständig austauschbar. Zur Wartung einfach entfernen den defekten Handwagen und das Einschieben des Ersatz-Handwagens, um die Stromversorgung schnell wiederherzustellen, ohne die gesamte Stromschiene zu trennen, Dadurch wird die Wartungszeit bei Stromausfällen erheblich verkürzt.

2. Umfassende mechanische Verriegelung mit „Fünf-Prävention“:

- Verhindert versehentliches Öffnen und Schließen von Leistungsschaltern;
- Verhindert das Herausnehmen/Einschieben des Leistungsschalter-Handwagens unter Last;
- Verhindert ein versehentliches Schließen des Erdungsschalters unter Spannung;
- Verhindert versehentliches Einschalten, wenn der Erdungsschalter geschlossen ist;
- Verhindert versehentliches Eindringen in unter Spannung stehende Fächer.

3. Optimierte Sicherheit und Wartung

Durch die Bedienungs- und Wartungskonstruktion, die sich vollständig an der Vorderseite befindet, ist kein Platz für die Wartung auf der Rückseite erforderlich, wodurch effektiv gespart wird Grundfläche im Verteilerraum; Der Schrank verfügt über eine eingebaute Kondensationsheizung, die an hohe Luftfeuchtigkeit angepasst werden kann Umgebungen und verhindert Isolationsfehler durch Kondensation.

4. Hohe Isolierung und Fehlerfestigkeit

Die Kyn28-Schaltanlage 12 kV nutzt hochwertige Isoliermaterialien und wissenschaftlich beabstandete Isolierungen und erreicht so Erfolge ein hohes Isolationsniveau. Es widersteht Kurzschlüssen, Überspannungen und anderen elektrischen Fehlern wirksam. Kombiniert Mit seiner Metallpanzerstruktur verfügt es über starke Lichtbogenkontrollfähigkeiten.

Hauptanwendungstypen

1. Eingangsleitungsschrank: Empfängt Strom von vorgeschalteten Quellen und sorgt so für Stromempfang und umfassenden Schutz.
2. Abgangsleitungsschrank: Verteilt Strom an Lasten, Motoren und andere Anschlussstromkreise und bietet so Schutz.
3. PT- und Spannungsmessschrank: Überwacht die Systemspannung und bietet Überspannungsschutz.
4. Messschrank: Integriert Energiemessinstrumente für genaue Statistiken zum Energieverbrauch.
5. Sammelschienenabschnittsschrank: Ermöglicht den segmentierten Betrieb, die Isolierung und den Schutz von Sammelschienenabschnitten.
6. Isolationsschrank: Sorgt für elektrische Isolierung und gewährleistet so eine sichere Wartung.

Anwendungsfall aus der Praxis

Fall 1: 10-kV-Stromverteilungsprojekt für ein großes Rechenzentrum in Ostchina

Projektanforderungen: Das Rechenzentrum erfordert eine Stromverfügbarkeit von 99,99 % sowie eine fehlerfreie und äußerst stabile Stromversorgung Mittelspannungs-Stromverteilungssystem zur Gewährleistung einer unterbrechungsfreien Stromversorgung für Kernlasten wie Server usw Kühlgeräte.

Lösung: Ein komplettes Stromverteilungssystem wurde mit 12-kV-Schaltanlagen Usune Kyn28 aufgebaut, einschließlich Eingangsschränke, Messschränke, PT-Schränke und 12 Ausgangsschränke. Es ist mit 40kA Kurzschluss ausgestattet Vakuum-Leistungsschalter mit Ausschaltvermögen und intelligente integrierte Schutzgeräte für eine schnelle Störung Isolierung und präzise Fehlerortung.

Betriebsergebnisse: Seit der Inbetriebnahme im Jahr 2023 arbeitet die Anlage störungsfrei mit einer 100-prozentigen Genauigkeitsrate bei Schutzmaßnahmen. Die jährliche Stromausfallzeit beträgt weniger als 5 Minuten und entspricht damit voll und ganz dem Höchstwert Zuverlässigkeit der Stromversorgungsanforderungen des Rechenzentrums und effektive Vermeidung wirtschaftlicher Verluste in Höhe von mehreren zehn Prozent Millionen von Dollar aufgrund von Stromausfällen.

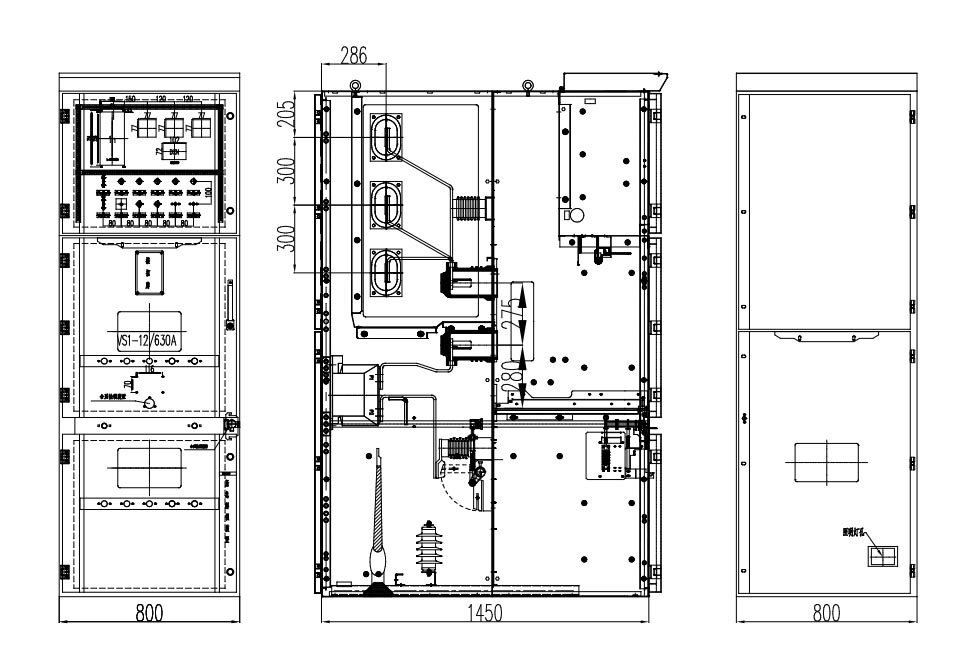

Produktaußenmaß

Projektreferenz

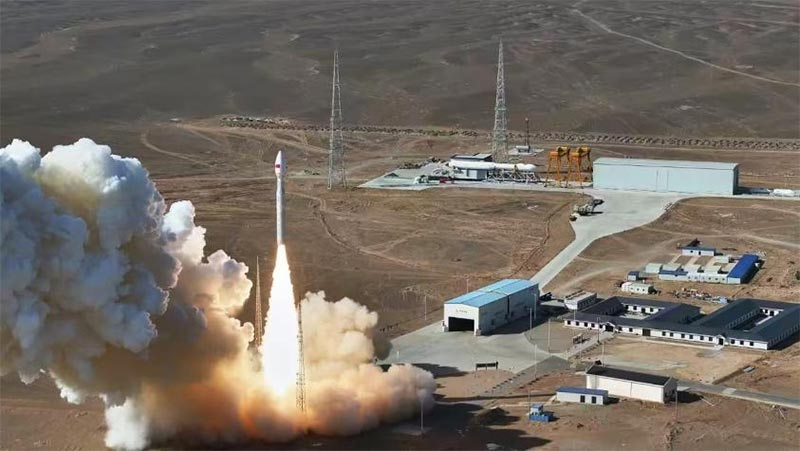

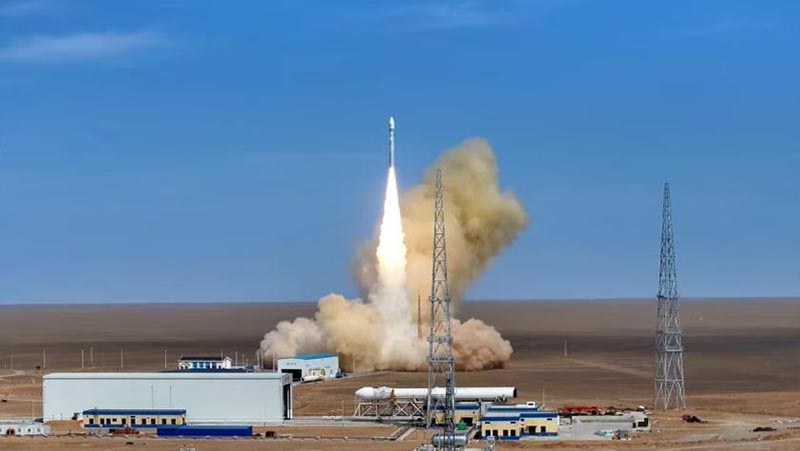

Cas-Space-Raketenstartprojekt

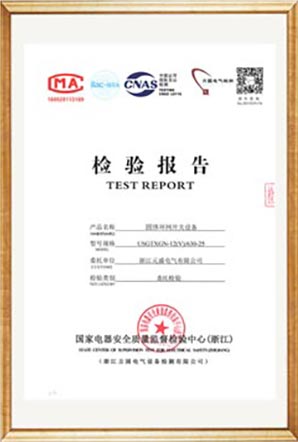

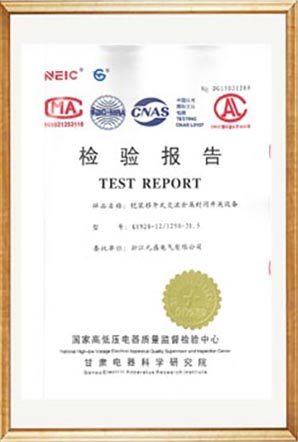

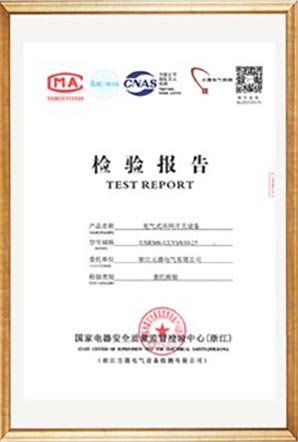

Testbericht

FAQs

F1: Ist die „Fünf-sichere“ Verriegelung des 12-kV-Systems der Kyn28-Schaltanlage ein mechanisch erzwungener Verriegelungsmechanismus? und kann man es deaktivieren?

Das „Five-Proof“-Verriegelungssystem der Usune KYN28-Schaltanlage basiert auf einem rein mechanischen Zwangsverriegelungsdesign ohne elektrischen Hilfsentriegelungskreis, wodurch die Möglichkeit einer Fehlbedienung strukturell ausgeschlossen ist. Nur Professionelles Wartungspersonal kann es mit Spezialwerkzeugen unter sicheren Strombedingungen vorübergehend entsperren Ausfall und Erdung; Im Normalbetrieb kann es nicht entriegelt werden. Dies entspricht vollständig der IEC-Norm und der Haushaltsstromversorgung Sicherheitsstandards, die die Sicherheit von Bedienern und Geräten maximieren.

F2: Kann das Produkt in Umgebungen mit hoher Luftfeuchtigkeit und in großer Höhe normal funktionieren und welche Sonderbehandlungen gibt es? erforderlich?

Die Standardfeuchtigkeitstoleranz des Produkts beträgt ≤95 % im Tagesdurchschnitt und ≤90 % im Monatsdurchschnitt. Die eingebaute Kondensatorheizung entfeuchtet automatisch und kommt problemlos mit Umgebungen mit hoher Luftfeuchtigkeit zurecht. Für Szenarien mit Höhen >1000 m kann dies der Fall sein Wird mit einer Leistungsreduzierung gemäß den Standards der Energiewirtschaft verwendet (ungefähr 10 % Leistungsreduzierung pro 1000 m Anstieg). Höhe). Es sind auch kundenspezifische Versionen mit verstärkter Isolierung erhältlich, um die Kriechstrecke zu erhöhen und die Anforderungen zu erfüllen Sicherheitsanforderungen für den Betrieb in großer Höhe.
