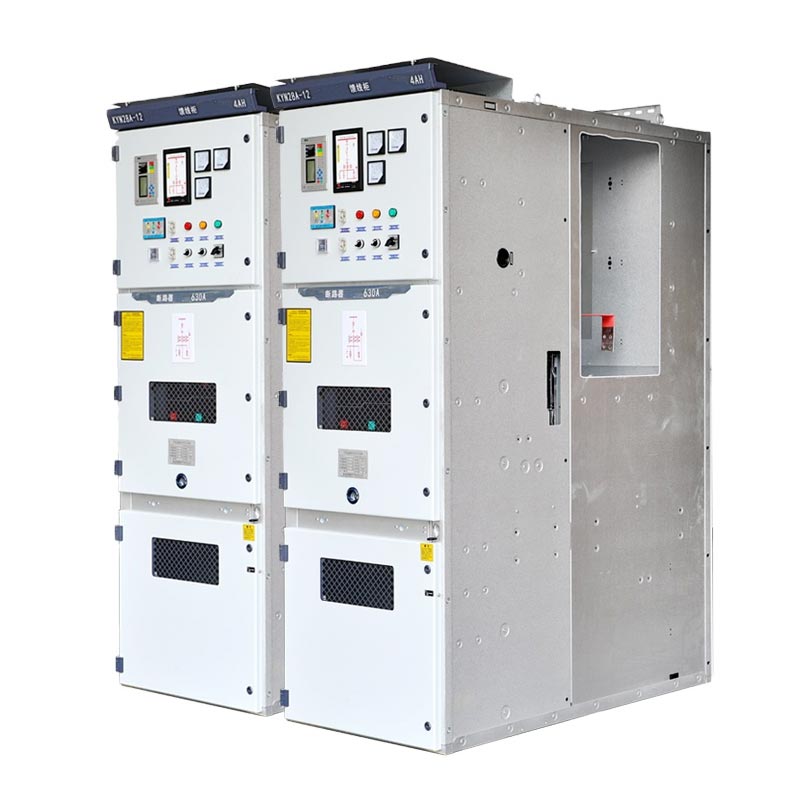

Kyn28 Schaltanlage 10kV

Die Usune Kyn28-Schaltanlage 10 kV ist für dreiphasigen Wechselstrom 50 Hz, 3,6–12 kV, Einzelsammelschiene und Einzelsammelschiene geeignet segmentiert Stromversorgungssystemen und verfügt über umfassende „Five-Proof“-Funktionen. Der Bollerwagenbereich des Schrankes kann bestückt werden mit Kernkomponenten wie Vakuum-Leistungsschalter und Vakuum-Schütze. Vakuum-Leistungsschalter von Marken wie ABB VD4, Zur Auswahl stehen Schneider HVX und Usune VS1. Dies ist derzeit das gängige Hochspannungs-Komplettset für den Innenbereich Macht Verteilungsausrüstung, die hauptsächlich für die Stromübertragung und den Stromempfang in verschiedenen Umspannwerken und zur Verteilung verwendet wird sowie zur Stromkreissteuerung, zum Schutz und zur Überwachung.

Niederspannungsschaltanlage

Mittelspannungsschaltanlage

Anforderungen an die Betriebsumgebung

• Umgebungslufttemperatur: Obergrenze +40℃, Untergrenze -15℃;
• Relative Luftfeuchtigkeit: Tagesdurchschnitt nicht über 95 %, Monatsdurchschnitt nicht über 90 %;
• Höhe: 1000 m und darunter;
• Seismische Intensität: Nicht mehr als 8 Grad;
• Keine Brand- oder Explosionsgefahr, keine starke Verschmutzung, keine chemische Korrosion und keine heftigen Vibrationen. Wenn die Betrieb Umgebung die in GB3906 festgelegten normalen Bedingungen überschreitet, müssen Benutzer und Hersteller verhandeln und bestimmen die entsprechenden Voraussetzungen.

Technische Parameter

• Nennspannung: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Nennfrequenz: 50/60 Hz;
• Nennstrom: 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 4000 A, 5000 A;
• Nennkurzzeitstromfestigkeit (4 s): 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA;
• Nennisolationspegel: 42 kV (1 Minute Netzfrequenz, zwischen Elektroden/zu Erde), 48 kV (offener Kontakt); 75kV (Blitzimpuls, zwischen Elektroden/zu Erde), 85kV (offener Kontakt, Spitzenwert);
• Schutzklasse: Gehäuseschutzart IP4X, IP2X-Schutzart für Fächer;
• Schranktypen: Einspeiseschränke, Abgangsschränke, Transformatorschutzschränke, Sammelschienenbinder Schränke, Trennschalterschränke, Sammelschienenhebeschränke, PT/VT-Schränke usw.;
• Schrankabmessungen: Breite 650 mm/800 mm/1000 mm, Höhe 2300 mm, Tiefe 1450 mm.

Kernvorteile

1. Umfassender Sicherheitsschutz

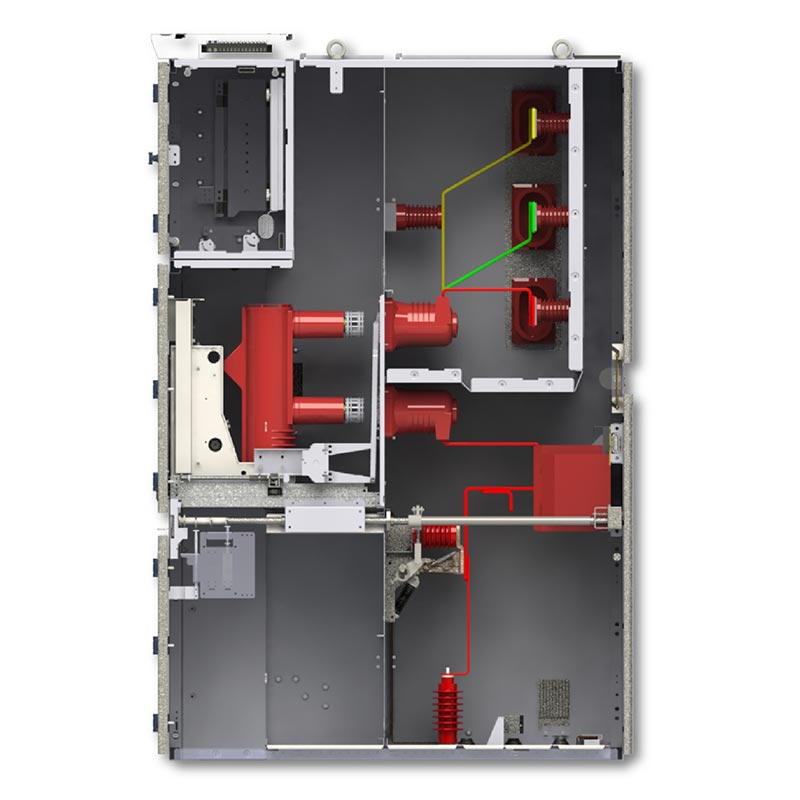

Die Kyn28-Schaltanlage 10 kV verfügt über eine gepanzerte, metallgekapselte Struktur, wobei jedes Funktionsfach unabhängig voneinander ist getrennt. In Kombination mit mechanischen und elektrischen Verriegelungen wird eine Fünf-Proof-Verriegelung vollständig realisiert. beseitigen das Risiko einer Fehlbedienung. Die Gehäuseschutzart erreicht IP4X und der Fachschutz ist IP2X. weiter Verbesserung der Sicherheitsschutzfunktionen.

2. Stabile und zuverlässige Leistung

Entworfen und hergestellt in strikter Übereinstimmung mit den internationalen IEC-Standards und dem ISO-Qualitätsmanagementsystem. Durch die Verwendung hochwertiger Vakuumkomponenten ist es mit Vakuum-Leistungsschaltern verschiedener namhafter Marken kompatibel stark Kurzschlussfest, passt sich einem weiten Spannungs- und Strombereich an und ist für den Langzeitgebrauch geeignet kontinuierlich Betrieb.

3. Bequeme Installation und Wartung

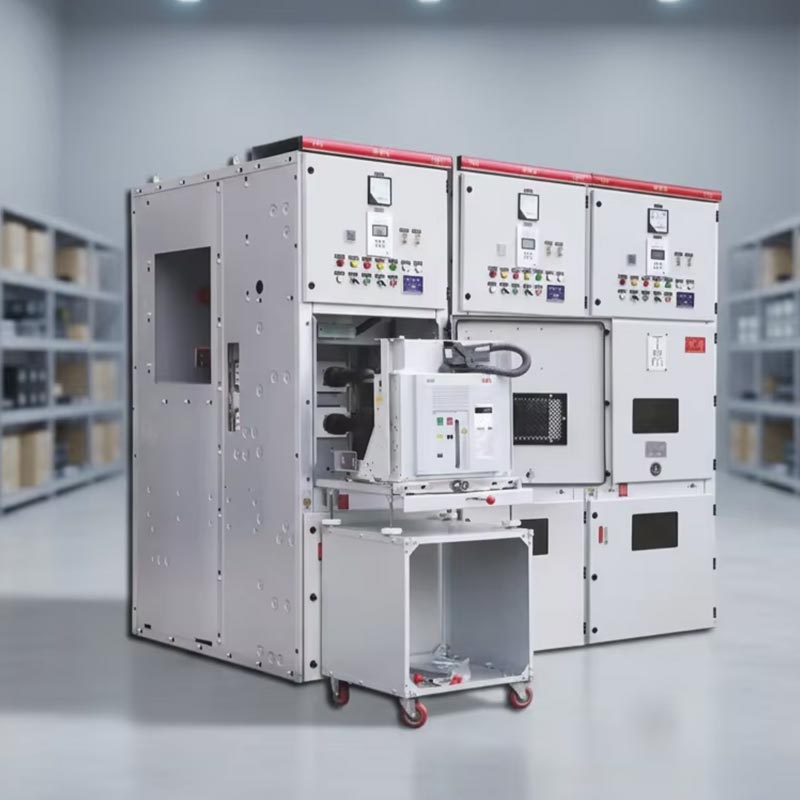

Das abnehmbare Trolley-Design ermöglicht eine schnelle und einfache Inspektion und einen schnellen Austausch. Seine kompakte Struktur unterstützt vorne Wartung, spart Platz und Ausfallzeiten. Standardisierte Schrankabmessungen passen sich verschiedenen Installationsszenarien an, was zu einer hohen Installationseffizienz führt.

4. Breite Anwendbarkeit

Die Kyn28-Schaltanlage 10 kV deckt alle Spannungsebenen von 3,6 bis 24 kV ab und ist mit der Doppelfrequenz 50/60 Hz kompatibel Systeme, und bietet verschiedene Schranktypen an, um den Stromverteilungsanforderungen verschiedener Branchen wie Kraftwerken, Umspannwerke, Industrie- und Bergbauunternehmen sowie Hochhäuser. Es kann auch an verschiedene herkömmliche angepasst werden Arbeitsumgebungen.

Anwendungsfall aus der Praxis

Bei einem Renovierungsprojekt für ein 110-kV-Umspannwerk in einer bestimmten Stadt wurden 28 Usune KYN28-12-Schaltanlagen ausgewählt. Die Ausrüstung hohe Raumausnutzung, schnelle Inbetriebnahme und eine Zuverlässigkeitsrate von 99,98 % nach der Inbetriebnahme erreicht, deutlich Verbesserung des Sicherheitsniveaus des Stromverteilungsnetzes. In diesem Projekt wird die Schaltanlage an die angepasst Umgebungsanforderungen des Standorts, einschließlich Höhe, Temperatur und Luftfeuchtigkeit, sowie ein geeigneter Vakuumkreislauf Das Leistungsschaltermodell wird so ausgewählt, dass es perfekt zu den Stromverteilungsanforderungen des Umspannwerks passt.

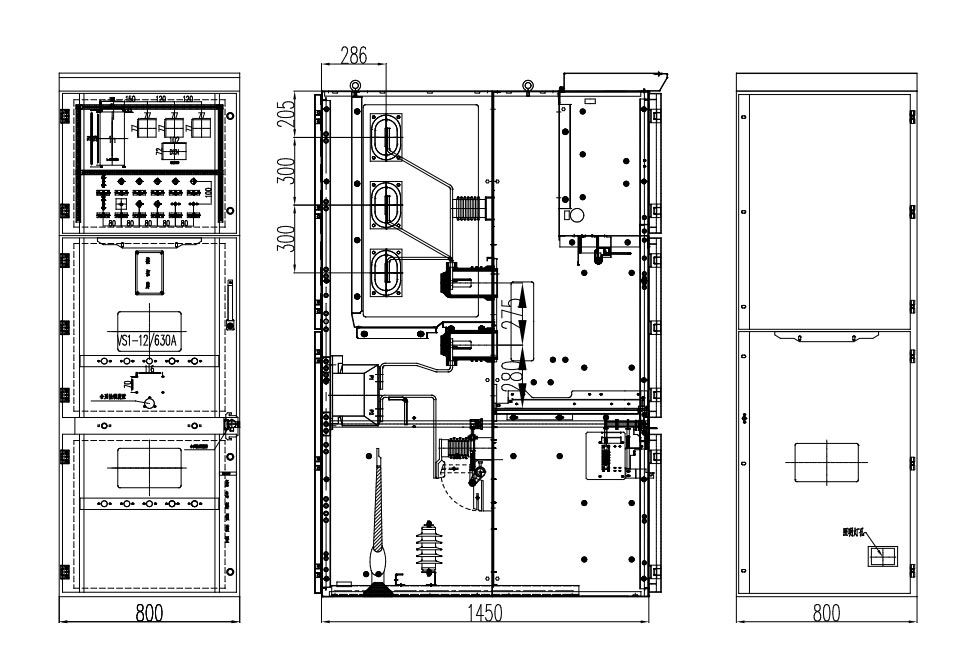

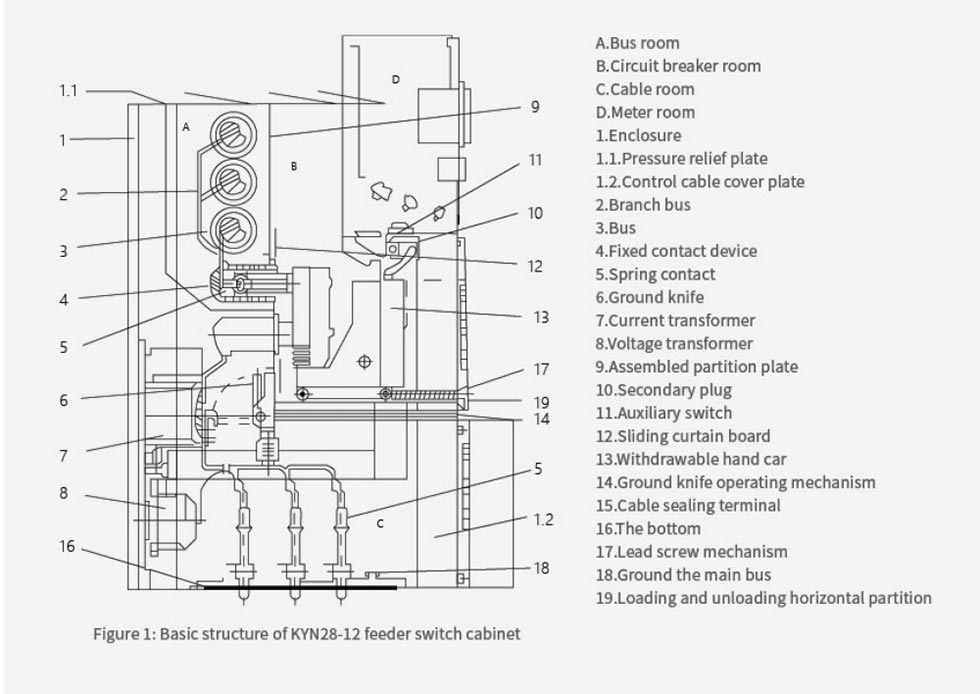

Produktaußenmaß

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQs

F1: Was sind die spezifischen „Five-Proof“-Funktionen der KYN28-Schaltanlage?

A: Dazu gehört vor allem das Verhindern des versehentlichen Öffnens und Schließens von Leistungsschaltern sowie das Verhindern des Drückens oder Ziehens Der Handwagen unter Last, wodurch verhindert wird, dass Erdungskabel an stromführende Stromkreise angeschlossen werden, wodurch verhindert wird, dass der Handwagen geschlossen wird Schutzschalter mit angeschlossenem Erdungskabel und verhindert, dass Personen versehentlich unter Spannung stehen Abteile und sorgen so strukturell für die Sicherheit von Personal und Ausrüstung.

F2: Wie sieht der routinemäßige Wartungszyklus für die Kyn28-Schaltanlage 10 kV aus?

A: Es wird empfohlen, alle 6 Monate eine Routineinspektion und alle 1-2 Jahre eine umfassende Wartung durchzuführen. Der Schwerpunkt liegt auf der Überprüfung des Mechanismus, der Isolierung, der Verriegelung und des festen Sitzes der Schrauben. Usune bietet umfassende technische Informationen Unterstützung.

F3: Kann Usune maßgeschneiderte Schaltanlagen anbieten?

A: Ja. Als professioneller Hersteller kann Usune interne Konfigurationen, Schutzstufen usw. anpassen Intelligente Überwachungslösungen basierend auf Spannung, Strom, Schutzanforderungen und Standortumgebung. Es kann Passen Sie außerdem die Schrankabmessungen an und wählen Sie geeignete Vakuum-Leistungsschaltermodelle aus, um den spezifischen Anforderungen gerecht zu werden.

Zusammenfassend lässt sich sagen, dass die Usune Kyn28-Schaltanlage 10 kV Sicherheit, Zuverlässigkeit und Benutzerfreundlichkeit vereint. Unterstützt von reifen Design, strenge Qualitätskontrolle und umfassende technische Parameter, es ist für verschiedene Arbeiten geeignet Umgebungen und Szenarien. Als professioneller Hersteller und hochwertiger Lieferant aus China ist Usune weiterhin tätig Bereitstellung stabiler und effizienter Mittelspannungs-Stromverteilungslösungen für Anwender weltweit.
