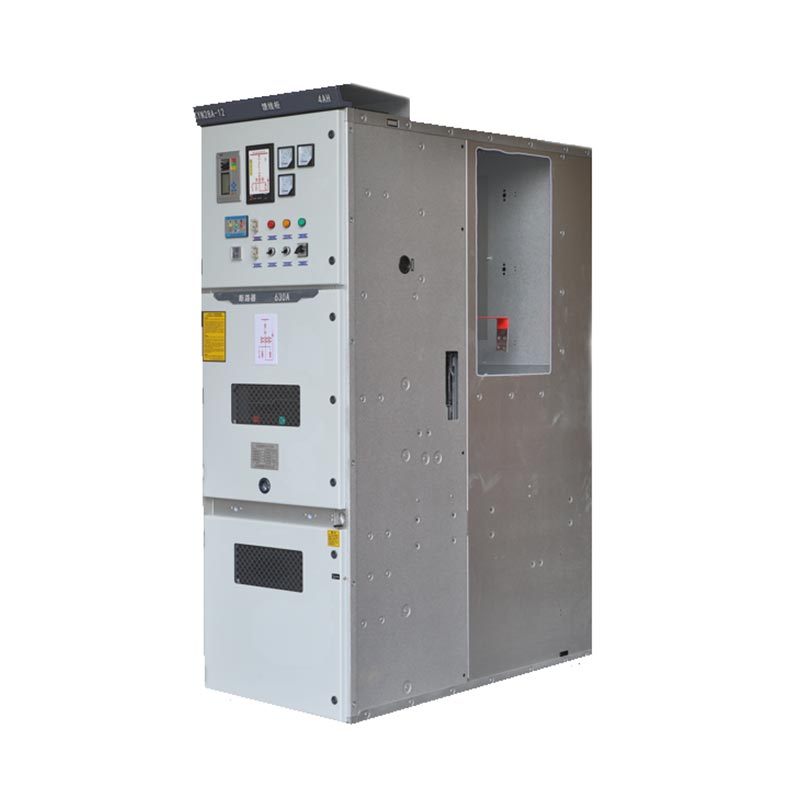

Die Mittelspannungs-Vakuumschaltanlage KYN28-12 von Zhejiang Usune Electric Co., Ltd. wurde auf der Grundlage jahrelanger Forschung und Entwicklung entwickelt Erfahrung und Marktanforderungen, eignet sich für 3,6-12-kV-Stromnetze und Einzel-/Doppelsammelschienensysteme und ermöglicht die Stromversorgung Empfang, Verteilung, Kontrolle und Schutz.
Die Mittelspannungs-Vakuumschaltanlage KYN28-12 hat die strengen IEC-Typprüfungen bestanden. Das Unternehmen verfügt über eine Umfassendes ISO 9001-, ISO 14001- und ISO 45001-Managementsystem, das einen stabilen Produktbetrieb gewährleistet. Als Profi Usune, Lieferant von Stromverteilungsgeräten, hält sich an den Grundsatz „Qualität geht vor, technologieorientiert“. Standardkonfigurationen und maßgeschneiderte Lösungen für verschiedene Projekte.
Niederspannungsschaltanlage
Mittelspannungsschaltanlage

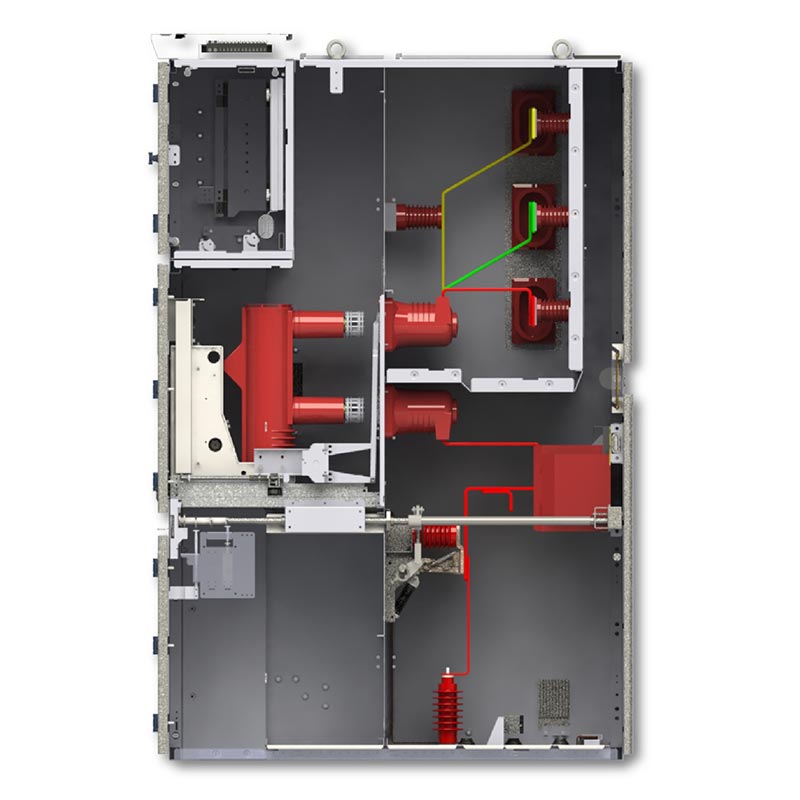

Die Mittelspannungs-Vakuumschaltanlage KYN28-12 verfügt über eine vollständig geschlossene, metallgepanzerte Struktur. Der Schrank ist fertig aus hochkorrosionsbeständigem Aluminium-Zink-legiertem Stahlblech mit Schutzart IP4X. Interne Stromschienen, Leistungsschalter, Kabel und Niederspannungskomponenten sind unabhängig voneinander getrennt, wodurch die Ausbreitung wirksam unterdrückt wird von Störlichtbögen. Ausgestattet mit einem speziellen Transfermechanismus erleichtert es das Schieben und Positionieren des Trolley, unterstützt Frontwartung und Wandmontage und spart Platz auf dem Boden.
Ausgestattet mit einem umfassenden „Five-Proof“-Verriegelungssystem, um elektrische Fehlbedienungen zu verhindern; unabhängig Für den Leistungsschalterraum und den Kabelraum können Heizungen ausgewählt werden, um Kondensationskorrosion zu verhindern. Der Kabelraum bietet ausreichend Platz für eine saubere Verkabelung und eine bequeme Wartung.
Kompatibel mit mehreren Vakuum-Leistungsschaltern wie VS1-12, ABB VD4 und Schneider HVX; konfigurierbar mit Spannungswandler, Trennwagen und andere Module; Die Trolleys sind universell austauschbar und reduzieren so den Aufwand Wartungsschwierigkeiten und -kosten.
| Parameter | Details |
| Nennspannung | 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV |
| Nennfrequenz | 50/60Hz |
| Nennstrom | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Bemessungskurzzeitstromfestigkeit (4 s) | 16kA, 20kA, 25kA, 31,5kA, 40kA |
| Bewerteter Isolationsgrad | Netzfrequenz: 42 kV (1 Minute); Blitzimpuls: 75 kV (Spitze) |
| Schutzstufe | Shell IP4X, Inter-Fach IP2X |
| Umgebungstemperatur | -15°C ~ +40°C |
| Panel-Typen | Eingehend, ausgehend, Transformatorschutz, Sammelschienenkoppler, PT/VT usw. |

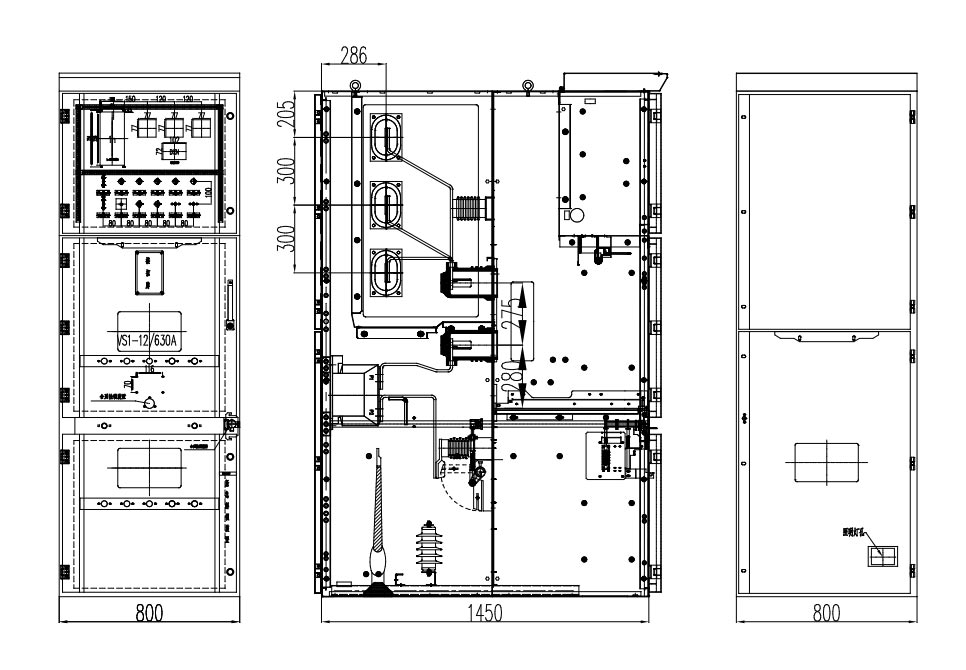

| Abmessungen (B×H×T) | 650/800/1000 mm × 2300 mm × 1450 mm |
Der KYN28-12 ist mit seinem robusten Design und seiner stabilen Leistung die erste Wahl für viele kritische Bereiche:
1. Energie und Infrastruktur: Kraftwerke, Windparks und zentrale Umspannwerke.
2. Schwerindustrie: Metallurgische Anlagen, petrochemische Komplexe und große Produktionsunternehmen.
3. Gewerbe und Wohnen: Hochhäuser, Flughäfen, Krankenhäuser und Rechenzentren.
1. Herausforderung: Ein großer internationaler Hafen benötigte ein zuverlässiges Kernenergiesystem, um den Containerumschlag rund um die Uhr zu unterstützen.
Zollkontrolle und Verarbeitung gefährlicher Stoffe. Die Lösung musste den rauen,
feuchtes Küstenklima.
2. Lösung: Für dieses Projekt wurde ein modulares, vorgefertigtes Umspannwerk mit 14 Mittelspannungs-Usune KYN28-12 spezifiziert
Vakuumschaltanlagen als Hochspannungsverteilungskern.
3. Gründe für die Wahl von Usune: Usune zeichnete sich durch seine bewährte Schutzart IP4X, Antikondensationsheizungen,
und robustes Metallgehäusedesign, wodurch es ideal für korrosive Umgebungen mit hoher Luftfeuchtigkeit ist.
4. Ergebnisse: Das System wurde erfolgreich in Betrieb genommen und arbeitet kontinuierlich mit 100 % Betriebszeit, wodurch eine gewährleistet ist
stabile und zuverlässige Stromversorgung für den kritischen Betrieb des Hafens. Dieses Projekt zeigt vollständig, warum Usune als
Der führende Hersteller der Elektroindustrie ist die erste Wahl für geschäftskritische Anwendungen
weltweit.
| NEIN. | Artikel | Einheit | Wert |
| 1 | Nennspannung | kV | 12 |
| 2 | Netzfrequenzspannungsfestigkeit (1 Minute) | 42、48 | |
| 3 | Blitzstoßfestigkeitsspannung (Spitzenwert) | 75、85 | |
| 4 | Nennfrequenz | Hz | 50 |
| 5 | Nennstrom | A | 630, 1250, 1600, 2000, 2500, 3150*, 4000*, 5000* |
| 6 | Bemessungskurzschlussausschaltstrom (Effektivwert) | kA | 25, 31,5, 40, 50 |
| 7 | 4 Sekunden thermischer Stabilitätsstrom (Effektivwert) | 25, 31,5, 40, 50 | |
| 8 | Bewerteter Spitzenstrom | kA | 63, 80, 100, 125, 150 |
| 9 | Schutzgrad | Das Gehäuse ist IP4X und IP2X, wenn das Fach und die Tür des Leistungsschalters geöffnet sind |
*Forcierte Luftkühlung ist erforderlich.
Im Werk können wir garantieren, dass unser Preis angemessen und wettbewerbsfähig ist.
Normalerweise erstellen wir Ihnen innerhalb von 24 Stunden nach Eingang Ihrer Anfrage ein Angebot.
Ja, natürlich akzeptieren wir OEM.
Die Lieferzeit hängt von den bestellten Mengen ab und beträgt normalerweise 15 bis 20 Tage nach Zahlungseingang.

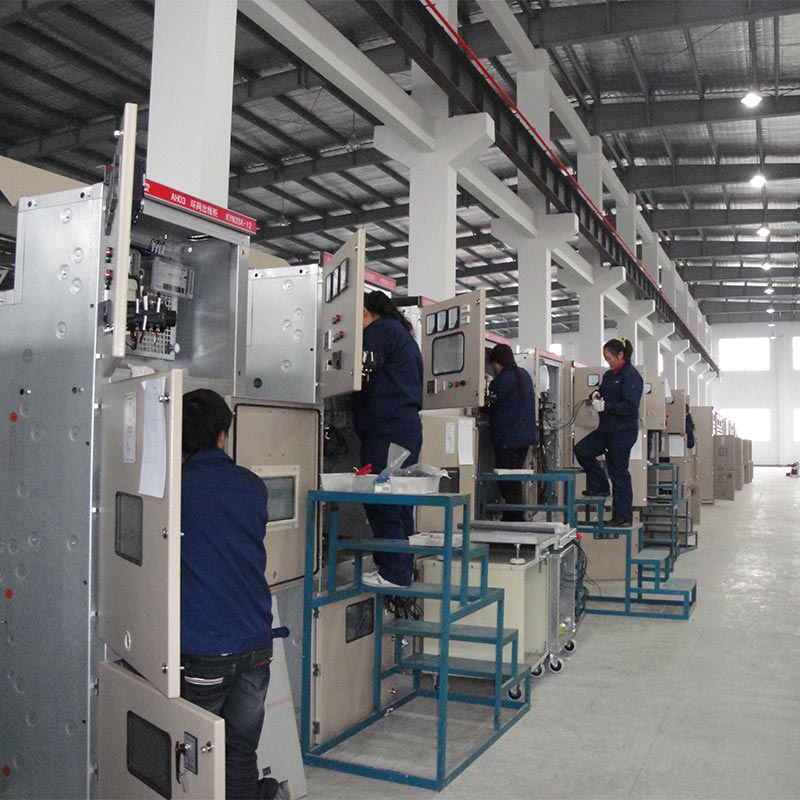

Alle Produkte werden, angefangen beim Zubehör, überprüft und vor dem Verlassen routinemäßigen Tests unterzogen unsere Fabrik.
Machen Sie Fotos oder Videos der Qualitätsprobleme und senden Sie sie uns zur Überprüfung und Bestätigung. Wir werden dann eine Lösung finden Zufriedene Lösung für Sie innerhalb von 1-3 Tagen.
12 Monate ab Versanddatum.
● Wir sind seit mehr als 14 Jahren auf diesem Gebiet spezialisiert und verfügen über ein erfahrenes Forschungs- und Entwicklungsteam, das die Konstruktion übernimmt
und Entwicklungsarbeit für jedes Projekt basierend auf den speziellen Anforderungen des Kunden.
● Wir haben ein äußerst strenges QC-Verfahren von den Komponenten bis zum fertigen Produkt.
● Stabiler Produktionszeitraum innerhalb von 15–20 Tagen.
● Wir verfügen über vollständige Testberichte für Produkte.
● Ein-Schritt-Lösung bereitgestellt.
Zusammenfassend lässt sich sagen, dass die Mittelspannungs-Vakuumschaltanlage KYN28-12 den Gipfel der Mittelspannungsleistung darstellt Vertriebstechnik. Es vereint sicherheitsorientiertes Design, überlegene Fertigungsqualität und flexible Anpassungsmöglichkeiten Optionen, die eine zuverlässige Langzeitlösung für moderne Energiesysteme bieten. Mit seiner überlegenen Forschung und Entwicklung, Fertigung und Dieses Flaggschiffprodukt erfreut sich aufgrund seiner zuverlässigen Qualität und seines umfassenden Service-Systems weiterhin weltweiter Anerkennung Unterstützung.
