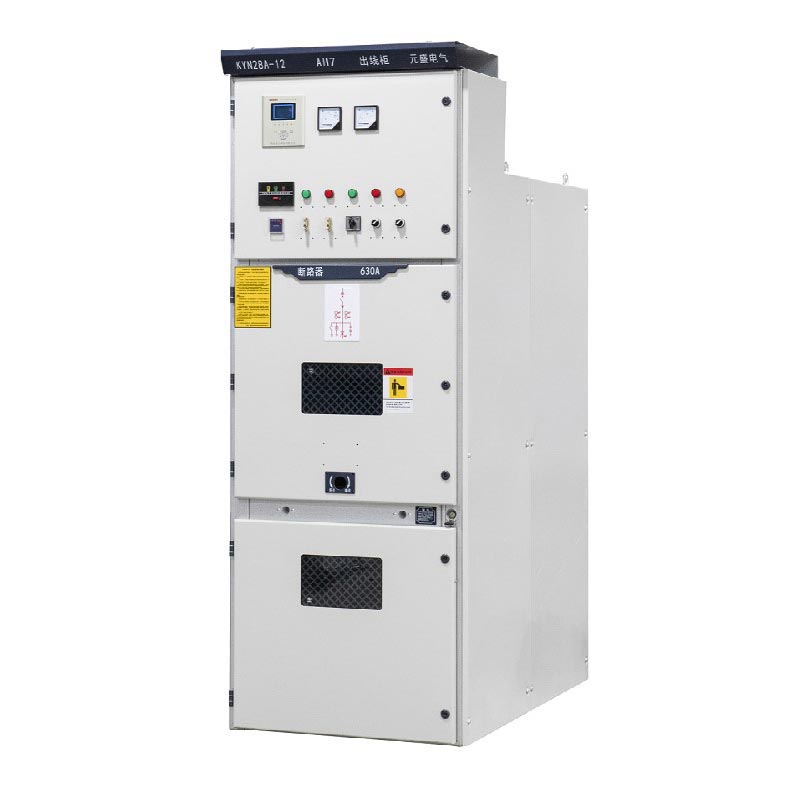

11-kV-MV-Vcb-Panels

Die 11-kV-MV-Vcb-Panels sind als hochzuverlässige Mittelspannungs-Stromverteilung in Industriequalität positioniert Ausrüstung, Geeignet für 11-kV- und niedrigere Spannungssysteme und kann als Einzelsammelschiene, Einzelsammelschiene, segmentiert oder doppelt verwendet werden Sammelschiene Architekturen. Sie halten sich strikt an Normen wie IEC 60298, IEC 694, GB3906-2006 und die deutsche DIN VDE 0670. und sind ISO-Managementsystem-zertifiziert und verfügen über eine standardisierte Kontrolle während des gesamten Prozesses.

Niederspannungsschaltanlage

Mittelspannungsschaltanlage

Kernparameter und strukturelle Highlights

1. Kernparameter

Nennspannung 11 kV (kompatibel mit 3,6 ~ 12 kV), dreiphasiger Wechselstrom 50/60 Hz, Nennstrom 630 A ~ 2500 A (anpassbar), Kurzschlussausschaltstrom 25kA~40kA, Schutzart IP4X (Gehäuse), kompatibel mit mehreren Systemen Architekturen.

2. Strukturelle Highlights

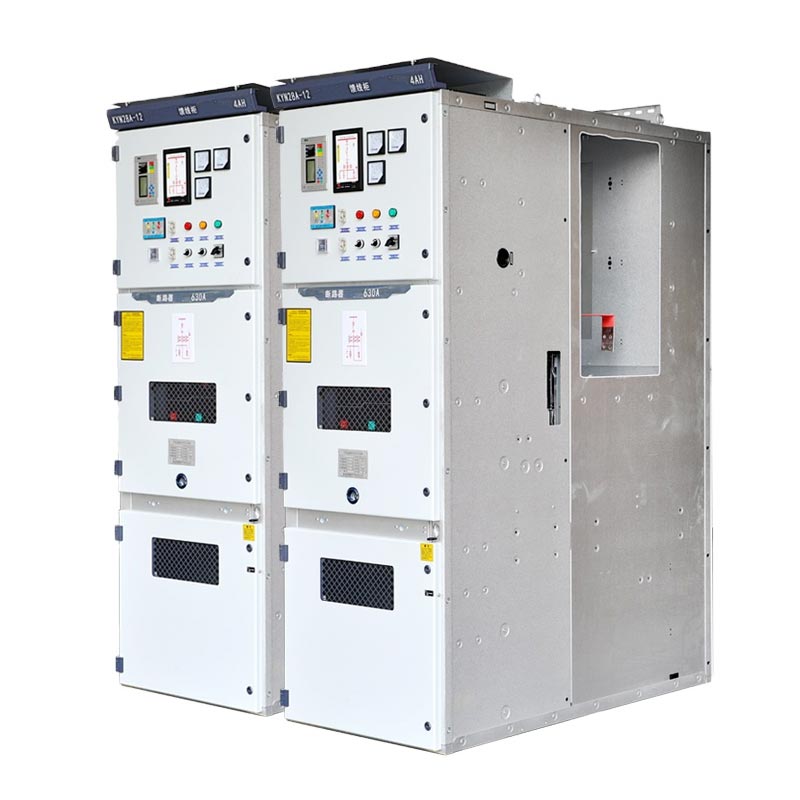

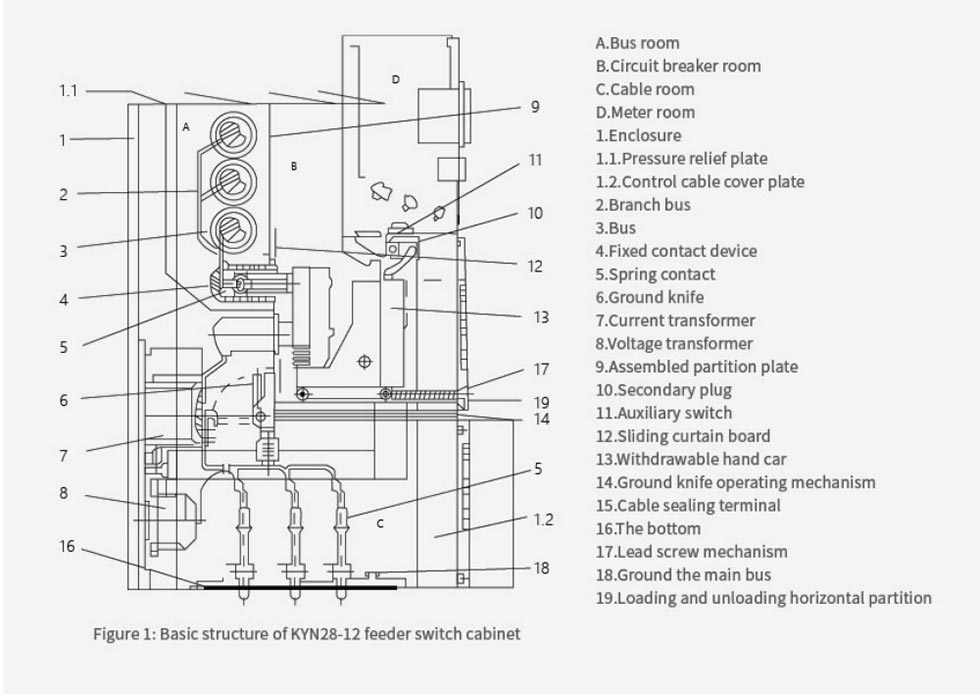

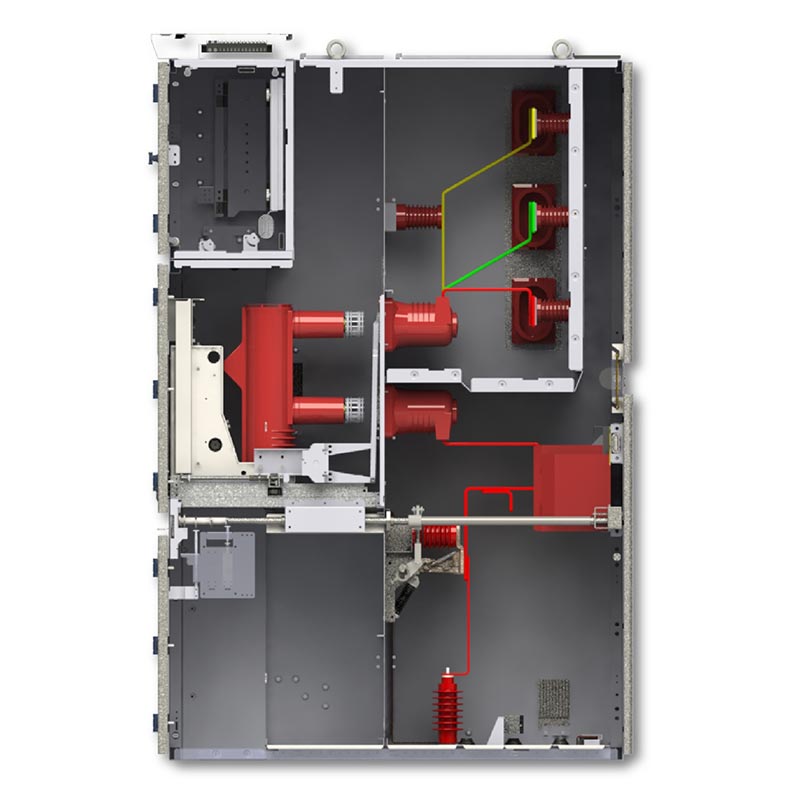

Mit Metall verkleidete herausziehbare Struktur, vier unabhängige Fächer, zentral angeordneter Handwagen für einfache Wartung; Ausgestattet mit einem umfassenden Fünf-Proof-Sicherheitsverriegelungssystem, mechanischem + elektrischem Doppelschutz, Beseitigung von Fehlbedienungen; Starke Anpassungsfähigkeit an die Umgebung, geeignet für verschiedene Arbeitsbedingungen in Innenräumen.

Kernvorteile

1. Zuverlässige Leistung: Vakuum-Leistungsschalter mit schneller Reaktion, langer mechanischer Lebensdauer, geeignet für den häufigen Einsatz Betrieb in mehreren Szenarien;

2. Sicher und bequem: Vollständig geschlossener Schutz, Handwagendesign für effiziente Wartung, unterstützt intelligent Fernbedienung und -wartung;

3. Globale Qualität: In China ansässiger Hersteller, standardisierte Fabrik gewährleistet Produktionskapazität und Qualität; als Hochwertiger Lieferant, exportiert in mehrere Regionen und bietet Full-Cycle-Service.

Anwendungsfall aus der Praxis

Fall 1: 11-kV-Verteilungsprojekt in einem 110-kV-Umspannwerk in Südostasien

1. Projekthintergrund: Dieses Umspannwerk ist ein zentraler Stromversorgungsknotenpunkt in der Region und benötigt eine stabile 11-kV-Stromversorgung Versorgung umliegender Industrieparks und Wohngebiete. Die Ausrüstung muss über eine hohe Zuverlässigkeit verfügen und konform sein und mit dem örtlichen 50-Hz-Stromnetz kompatibel sein.

2. Anwendungslösung: Usune hat 28 KYN28A-12 11kV MV VCB-Panels angepasst und dabei eine einzelne segmentierte Sammelschiene verwendet Architektur und ausgestattet mit VS1-Vakuum-Leistungsschaltern, um die Anforderungen an die Zweikreis-Stromversorgung zu erfüllen.

3. Umsetzungsergebnisse: In den drei Jahren seit der Inbetriebnahme lief die Anlage ohne jegliches Ausfälle, erfolgreiches Bestehen mehrerer Tests unter extremen Bedingungen wie Gewittern und hohen Temperaturen. Es vervollständigt die Stromverteilung und den Fehlerschutz präzise und trägt so dazu bei, dass das Umspannwerk „null Stromausfälle“ erreicht Betrieb und Wartung“ und hat von der örtlichen Energiebehörde hohe Anerkennung erhalten.

Fall 2: Modernisierung der Hochspannungsstromverteilung in einem europäischen Automobilwerk

1. Projekthintergrund: Die Stanz- und Lackierwerkstätten der Fabrik haben extrem hohe Anforderungen an die Stromversorgung Versorgungsstabilität, was eine Aufrüstung auf ein 11-kV-Stromverteilungssystem erforderlich machte. Die Ausrüstung muss der EU entsprechen IEC-Standards, wobei auch Wartungsfreundlichkeit und Platznutzung berücksichtigt werden.

2. Anwendungslösung: 16 Usune 11kV MV VCB-Panels wurden ausgewählt, wobei ein zentral platzierter Handwagen zum Einsatz kam Struktur, kompatibel mit einem Einzelsammelschienensystem und ausgestattet mit Antikondensationsheizungen und intelligent Temperatur- und Feuchtigkeitsüberwachungsmodule.

3. Ergebnisse der Umsetzung: Das Gerät passt sich perfekt an das europäische 50Hz/60Hz-Zweifrequenzsystem an. Durch die Installation wird die normale Werkstattproduktion nicht beeinträchtigt und der Bollerwagen kann zur Wartung schnell herausgezogen werden. Nach der Modernisierung sank die Ausfallrate der Stromversorgung der Fabrik um 90 %, sodass der kontinuierliche Produktionsbedarf gedeckt wurde des Automobilbaus.

Arbeitsumgebung

1. Umgebungslufttemperatur: maximal +40 °C, minimal -10 °C;
2. Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤ 95 %, Monatsdurchschnitt ≤ 90 %;
3.Höhe: ≤ 1000 m;
4. Erdbebenintensität: Grad 8 nicht überschreiten;
5. Die Ausrüstung muss an Orten installiert werden, die frei von Feuer- oder Explosionsgefahr, starker Verschmutzung und Chemikalien sind Korrosion und starke Vibrationen.
6.Wenn das Gerät unter Umgebungsbedingungen verwendet werden soll, die über die in GB festgelegten normalen Anforderungen hinausgehen 3906 müssen entsprechende Vereinbarungen zwischen dem Benutzer und dem Hersteller getroffen werden.

Technische Spezifikationen

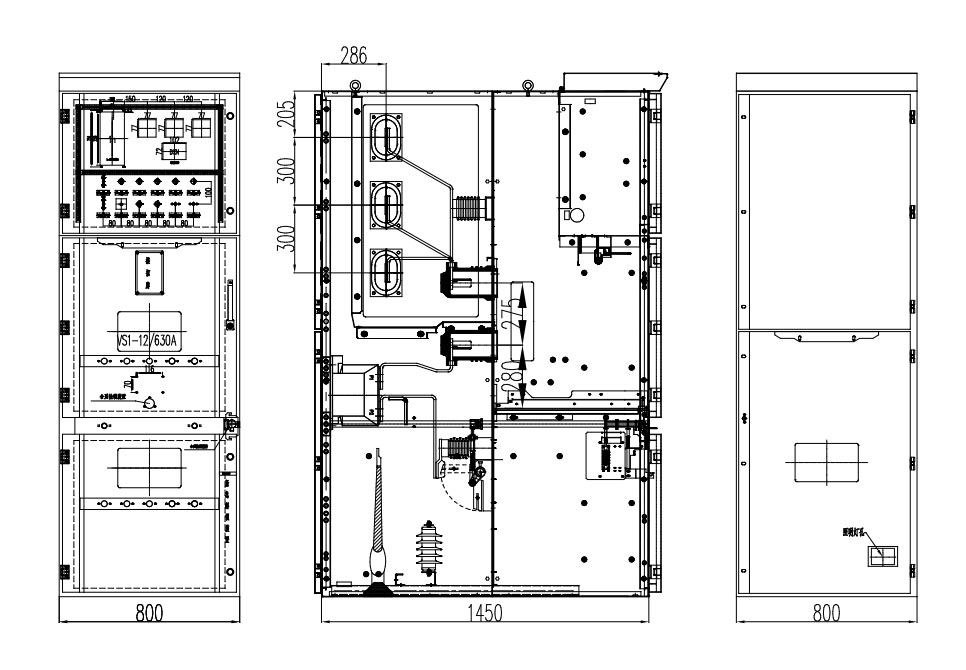

Produktaußenmaß

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQs

F1: Fünffache Verriegelungsfunktion?

A: Beinhaltet fünf Hauptfunktionen, z. B. einen Schutzschalter gegen Fehlbedienung, mit mechanischer und elektrischer Doppelfunktion Verriegelung, um Fehlbedienungen vorzubeugen.

F2: Sind die 11-kV-MV-Vcb-Panels mit 10-kV-Systemen kompatibel?

A: Vollständig kompatibel, keine Änderung erforderlich, kann vorhandene Geräte direkt ersetzen und Parameter anpassen wird unterstützt.

F3: Exportkonformität und Kundendienst?

A: Gemäß internationalen Standards können regionale Zertifizierungen individuell angepasst werden. schnelle Reaktion aus China Fabrik und lokaler Kundendienst durch weltweite Verkaufsstellen.

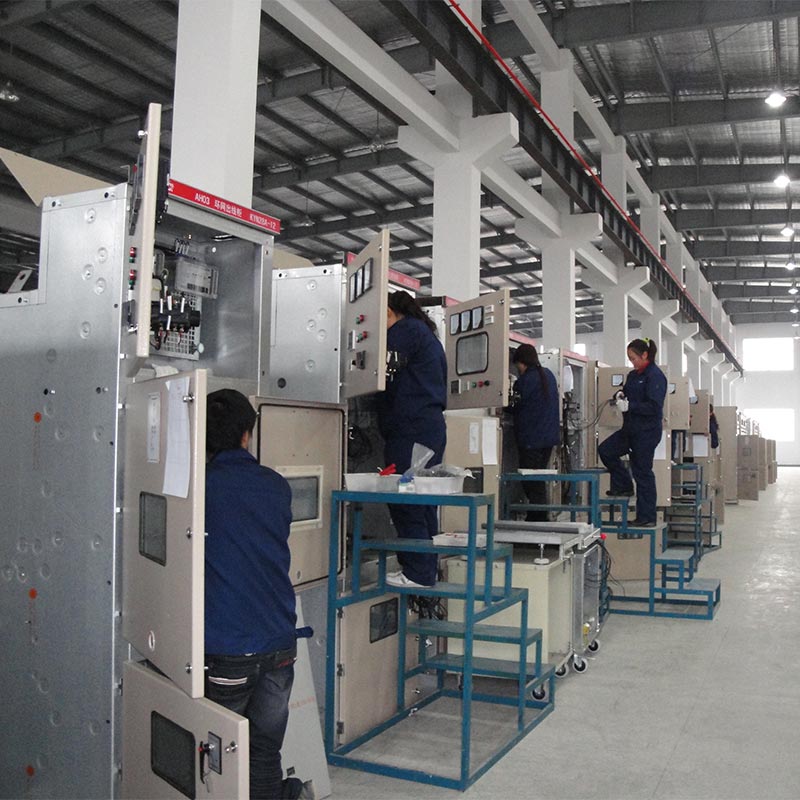

Marken- und Fabrikstärke

Usune verlässt sich auf sein Kernwerk in China mit einer jährlichen Produktionskapazität von über 5.000 Panels. Es prahlt digitalisiertes End-to-End-Management, das Forschung und Entwicklung, Fertigung und Vertrieb integriert. Die Produkte umfassen über 30 Länder, Dies macht es zu einem vertrauenswürdigen Lieferanten und Hersteller von Mittelspannungsstromverteilungen für globale Kunden.
