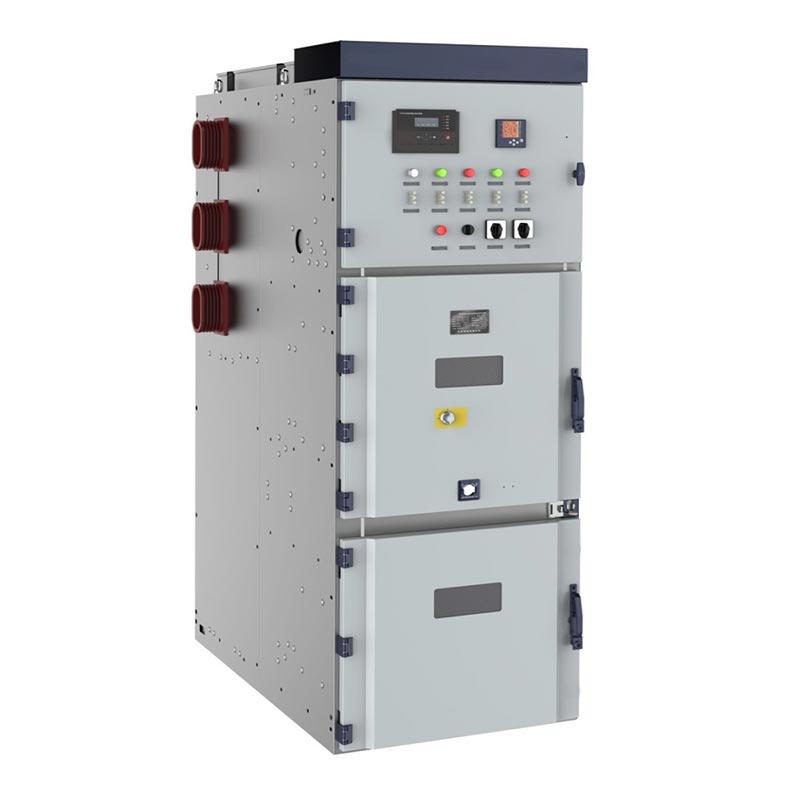

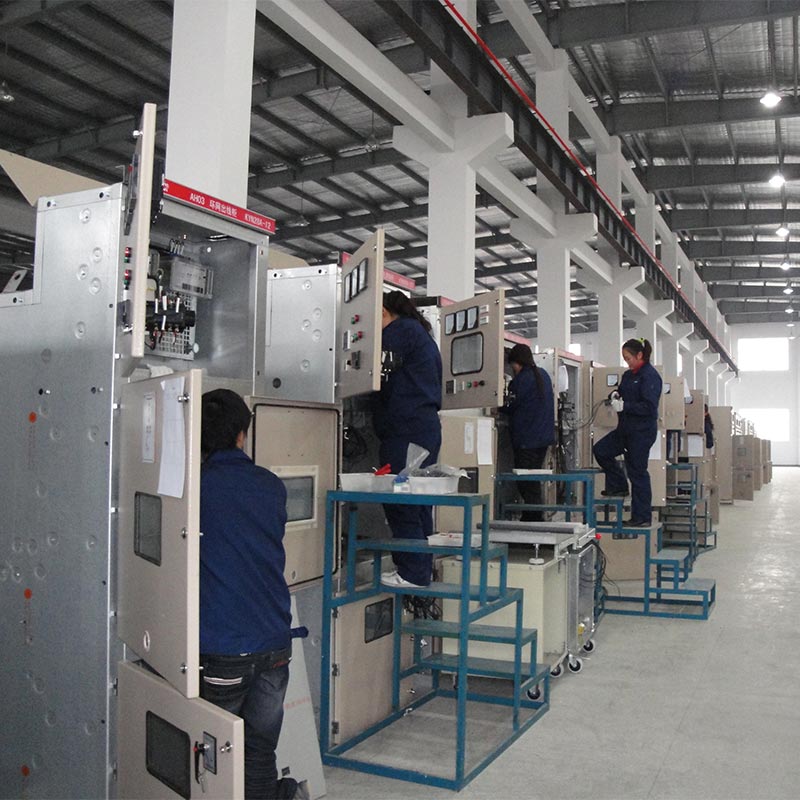

24-kV-Mittelspannungs-LV- und MV-Schaltanlage

Die 24-kV-Mittelspannungs-LV- und MV-Schaltanlage von Usune, KYN28-24 (Z) (GZS1), gehört zu den gepanzerten ausfahrbaren Wechselstromanlagen Kategorie der metallgekapselten Schaltanlagen. Es ist für dreiphasige Wechselstromnetze mit 50 Hz geeignet und wird hauptsächlich für verwendet Macht Empfang, Verteilung, Stromkreissteuerung, Schutz und Überwachung.

Die 24-kV-Mittelspannungs-LV- und MV-Schaltanlage wird häufig in Kraftwerken, Umspannwerken, in der Industrie und im Bergbau eingesetzt Unternehmen und Hochhäuser für Stromempfang, -verteilung, -steuerung und -schutz. Usunes Kern Die Produktionsbasis befindet sich in China und ist somit ein vertrauenswürdiger, professioneller Hersteller, der qualitativ hochwertige Produkte anbietet Mittelspannungs-Stromverteilungslösungen für Anwender weltweit.

Niederspannungsschaltanlage

Mittelspannungsschaltanlage

Wichtigste technische Parameter

Unsere Produkte halten sich strikt an die folgenden Standards

1. GB3906-2006 „3,6-40,5 kV AC metallgekapselte Schalt- und Steuergeräte“
2. GB/T11022 „Allgemeine technische Bedingungen für Hochspannungsschaltanlagen und -steuergeräte“
3. IEC62271-200 „Metallgekapselte AC-Schaltanlage mit Nennspannung über 1 kV und unter 52 kV“
4. DL/T404 „Technische Bedingungen für die Bestellung von AC-Hochspannungs-Innenschaltanlagen“

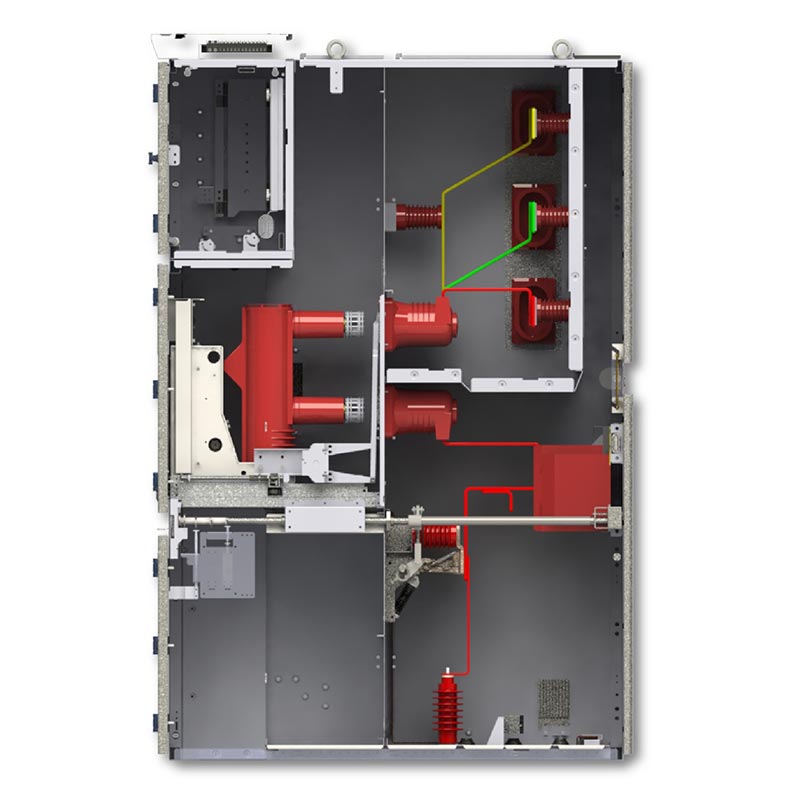

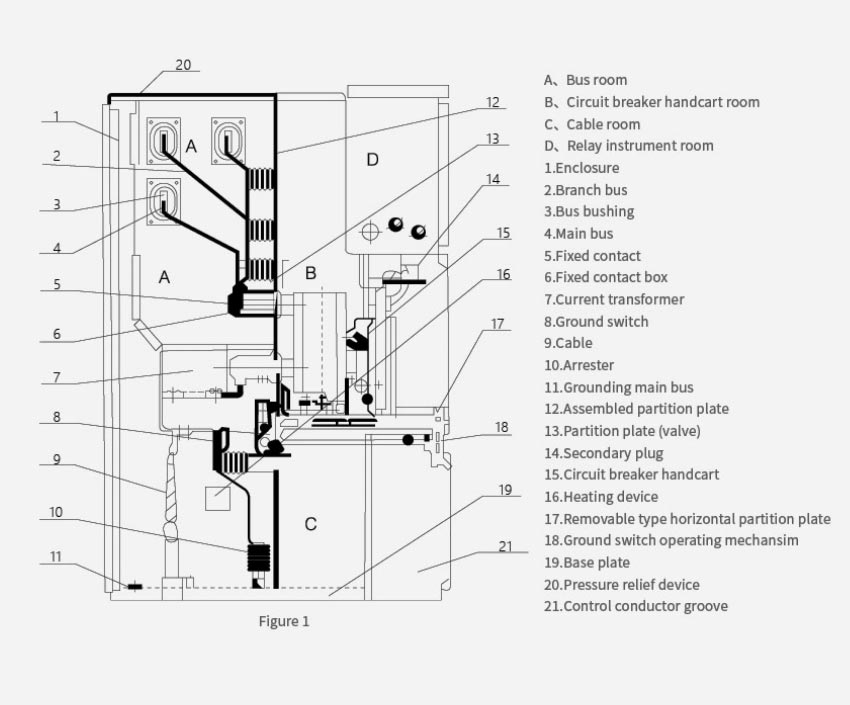

Schrankstruktur

Die 24-kV-Mittelspannungs-, Nieder- und Mittelspannungsschaltanlagen verfügen jeweils über eine Ganzmetall-Trennstruktur Funktionsbereich unabhängig isoliert, wodurch die Ausbreitung von Störlichtbögen wirksam unterdrückt wird.

1. Leistungsschalterfach: Ausgestattet mit einem abnehmbaren Vakuum-Leistungsschalterwagen.
2. Sammelschienenfach: Enthält Hauptsammelschienen, Abzweigsammelschienen und Sammelschienenisolatoren.
3. Kabelfach: Installiert Stromwandler, Spannungswandler, Erdungsschalter und Kabelklemmen.
4. Steuerinstrumentenfach: Ausgestattet mit Relais, Schutzvorrichtungen, Instrumenten, Sekundärverkabelung usw Kontrolle Paneele.
5. Druckentlastungskanal: Verfügt über eine Lichtbogenentlastungsvorrichtung an der Oberseite des Gehäuses, um die Fehlersicherheit zu erhöhen.

Kernfunktionen

1. Unabhängige Abteile aus Metall, um die Ausbreitung und gegenseitige Beeinflussung von Störlichtbögen zu verhindern.

2. Umfassende mechanische Fünf-Proof-Verriegelung:
- Verhindert das Schieben oder Ziehen des Leistungsschalterwagens unter Last.
- Verhindert das Schließen des Leistungsschalters, wenn der Erdungsschalter geschlossen ist.
- Verhindert ein versehentliches Schließen des Erdungsschalters unter Spannung.
- Verhindert versehentliches Eindringen in unter Spannung stehende Fächer.
- Verhindert eine Fehlbedienung des Trennschalters.

3. In der Mitte montierter abnehmbarer Wagen für die Bedienung und Wartung von vorne, um Reparaturen zu erleichtern.

4. Hoher Isolationsgrad, kompakte Struktur und starke Fehlerfestigkeit.

5. Konform mit nationalen und internationalen Standards, anpassbar an verschiedene Stromverteilungssysteme

Praktische Anwendungsfälle

Fall 1: Ein kommunales Umspannwerk in Ostchina

1. Projekthintergrund

Ein städtisches 110-kV-Umspannwerk musste sein sekundäres Stromverteilungsnetz modernisieren, um den wachsenden städtischen Anforderungen gerecht zu werden Reduzieren Sie den Strombedarf und verbessern Sie die Zuverlässigkeit der Stromversorgung.

2. Lösung

Für das 24-kV-Stromverteilungssystem wurden 36 24-kV-Mittelspannungs-NS- und -MS-Schaltanlagen von Usune eingesetzt.

3. Ergebnisse

- Durch die kompakte Bauweise der Schaltanlage konnten 30 % der Grundfläche des Umspannwerks eingespart werden.
- Das Fünf-Prozent-Stellwerk lief während drei Betriebsjahren ohne Betriebsunfälle.
- Zuverlässige Vakuum-Schaltkreisunterbrechungstechnologie reduzierte die Ausfallzeit um mehr als 80 % und verbesserte die Leistung erheblich Stromversorgungsqualität für 200.000 Einwohner.

Fall 2: Eine große petrochemische Anlage in Zentralasien

1. Projekthintergrund

Ein moderner petrochemischer Komplex benötigte ein äußerst zuverlässiges Mittelspannungs-Stromverteilungssystem, um dies sicherzustellen Kontinuierlicher Betrieb kritischer Produktionsanlagen.

2. Lösung

Bereitstellung von 58 Usune 24-kV-Schaltanlagen, die speziell für raue Industrieumgebungen entwickelt und erweitert wurden Staub- und Korrosionsbeständigkeit.

3. Ergebnisse

- Hat den rauen Umgebungsbedingungen vor Ort (viel Staub, chemische Dämpfe) erfolgreich standgehalten und sich als stabil erwiesen Leistung.
- Die Fähigkeit zur schnellen Fehlerabschaltung (≤ 60 ms) schützt teure Kompressoren und Reaktoren vor Schäden bei Kurzschlüssen Schaltkreise.
- Das an der Vorderseite montierte Wartungsdesign reduziert Wartungsausfallzeiten um 50 % und gewährleistet so die Kontinuität der Produktion.

Produktaußenmaß

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQs

F1: Was ist der anwendbare Spannungsbereich dieser 24-kV-Mittelspannungs-LV- und MV-Schaltanlage?

A1: Das Produkt ist für 3,6-12-kV- und 24-kV-Dreiphasen-Wechselstrom-50/60-Hz-Stromversorgungssysteme geeignet und erfüllt die Anforderungen der meisten Szenarien der Mittelspannungs-Energieverteilung.

F2: Unterstützt die Ausrüstung die Wartung und Reparatur vor Ort?

A2: Ja. Das Produkt verfügt über ein Frontbedienungs- und Wartungsdesign; Der Leistungsschalterwagen ist verfahrbar schnelle Wartung und Austausch, ohne den Betrieb anderer Schaltkreise zu beeinträchtigen.

F3: Bietet Ihr Werk als professioneller Lieferant maßgeschneiderte Lösungen an?

A3: Ja. Usune kann Nennstrom, Kurzschlussausschaltstrom, Schrankgröße, Schutzkonfiguration usw. anpassen. usw., je nach Projektanforderungen zur Anpassung an unterschiedliche Betriebsbedingungen und Systemanforderungen.
