Für EPC-Auftragnehmer, Stromverteiler, Umspannwerke, Industrieanlagen und Infrastrukturprojekte ist das Kyn28 Mittelspannungsschaltanlagen bieten eine konfigurierbare Plattform für den Aufbau einer kompletten Mittelspannungsverteilung in Innenräumen Systeme.
Usune arbeitet mit den Managementsystemen ISO 9001, ISO 14001 und ISO 45001. Die Produkte werden nach hergestellt anwendbare IEC- und GB-Normen, mit CE-Zertifizierung für relevante Märkte.
Die Auswahl einer Mittelspannungsschaltanlage beginnt beim elektrischen System und nicht beim Schaltschrank selbst. Vor dem Platzieren Bei einer Bestellung müssen Ingenieure normalerweise die Systemspannung, die Betriebsfrequenz, den maximalen Laststrom usw. bestätigen. Kurzschlussniveau, Anzahl der Einspeisungen, Schutzanforderungen, Kabelanordnung und Installationsumgebung.
Diese Parameter bestimmen die geeignete Schrankkonfiguration und die elektrischen Komponenten. Usune kann das überprüfen Projektieren Sie elektrische Informationen und empfehlen Sie eine geeignete Konfiguration, anstatt dieselben Spezifikationen anzuwenden jedes Projekt.
Diese projektbasierte Auswahlmethode ist besonders wichtig für Umspannwerke, Produktionsanlagen und Energie Infrastruktur und andere Anlagen, in denen mehrere Mittelspannungskreise zusammenwirken.

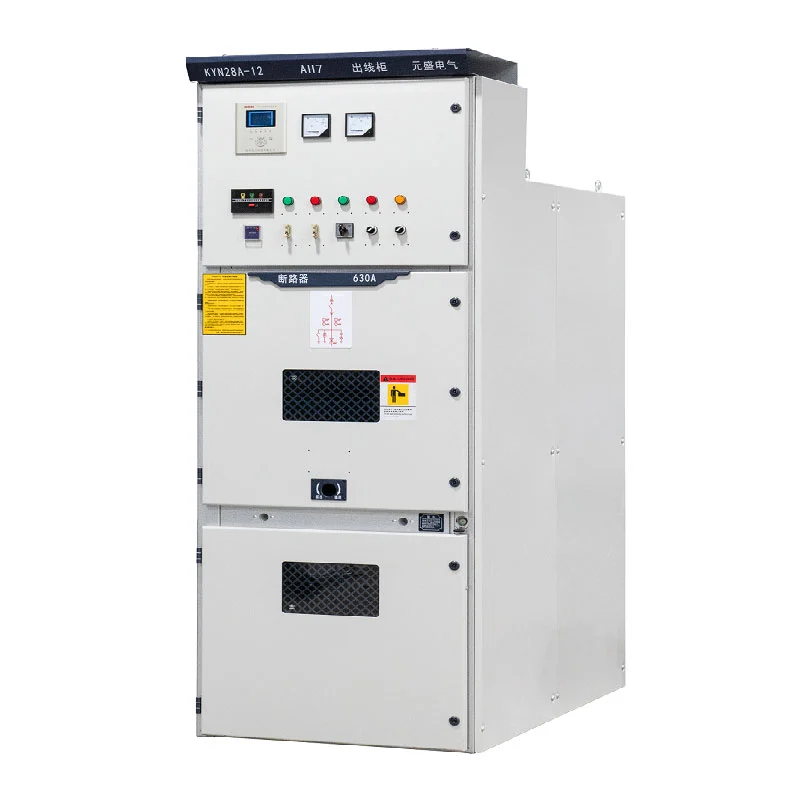

Die Standardkonfiguration der Mittelspannungsschaltanlage Kyn28 unterstützt Mittelspannungssysteme von 3,6 kV bis 12 kV Nennströme von 630 A bis 3150 A.
Die Kurzschlussleistung ist in mehreren Stufen verfügbar, einschließlich Konfigurationen mit 25 kA, 31,5 kA, 40 kA und 50 kA. Die Die entsprechende Nennleistung sollte vielmehr entsprechend dem berechneten Fehlerstrom des Stromnetzes ausgewählt werden als einfach nach der normalen Betriebslast.
Bei der Projektbeschaffung müssen der Nennstrom und die Kurzschlusskapazität mit den vor- und nachgelagerten Geräten abgeglichen werden Elektrische Geräte sind für die Aufrechterhaltung einer koordinierten Systemleistung unerlässlich.
Ein komplettes Mittelspannungsverteilungssystem enthält normalerweise mehr als einen Schranktyp. Eingehende Leistung, Abgangsleitungen, Transformatoren, Messkreise, Spannungsmessungen und Sammelschienenanschlüsse können erforderlich sein verschiedene Funktionen.
Usune kann die Schaltanlagenreihe entsprechend diesen Schaltungsanforderungen konfigurieren. Die resultierende Anordnung kann umfassen eingehende, ausgehende, PT-, Mess-, Sammelschienen- und Isolationsfunktionen in einem koordinierten System elektrisches Verteilungssystem.
Dadurch eignet sich die Ausrüstung für Projekte, bei denen die Schaltanlage direkt mit der zugelassenen übereinstimmen muss Einliniendiagramm.
Der Mittelspannungsschutz sollte auf Systemebene berücksichtigt werden. Die Schaltanlage, der Leistungsschalter, das Schutzrelais, Transformator, Kabel und vorgeschaltete Schutzausrüstung müssen entsprechend dem Schutz des Projekts zusammenarbeiten Philosophie.
Die Mittelspannungsschaltanlage Kyn28 kann entsprechend mit den erforderlichen Schutz- und Steuerungskomponenten integriert werden zur Projektspezifikation. Der Vakuum-Leistungsschalter übernimmt die primäre Schaltfunktion, während der Das zugehörige Schutz- und Steuerungssystem kann entsprechend der elektrischen Auslegung konfiguriert werden.
Bei EPC-Projekten kann Usune die Schrankkonfiguration auf die Schutzanforderungen des Kunden abstimmen und technische Dokumentation.

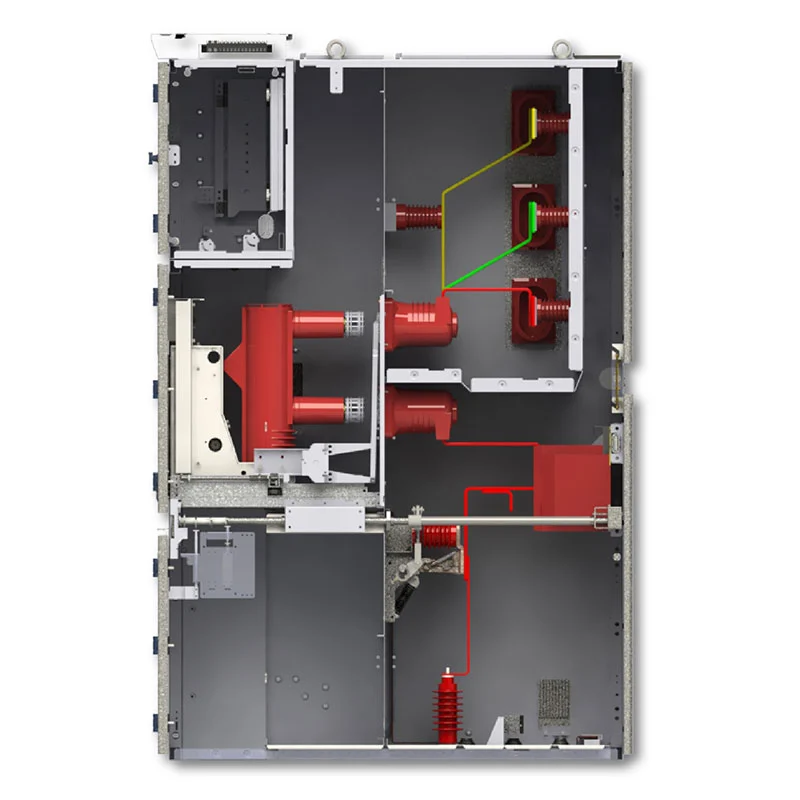

Das Gerät verfügt über eine metallgekapselte Schrankstruktur mit speziellen Bereichen für primäre elektrische Komponenten. Sammelschienen, Kabelverbindungen und sekundäre Steuergeräte.
Die interne Anordnung sorgt für einen definierten Aufbau der Elektroinstallation und ermöglicht die komplette Schaltanlage Die Anordnung muss mit der Kabelführung, der Steuerverkabelung, dem Betriebszugang und den Abmessungen des Elektroraums koordiniert werden.
Bei Projekten mit mehreren Schränken kann die Anordnung entsprechend der Anzahl der Stromkreise und dem Bedarf geplant werden Funktionen, anstatt jeden Schrank als eigenständiges Produkt zu behandeln.
Die Bedingungen im elektrischen Raum sollten vor der Bestellung der Ausrüstung bestätigt werden. Wichtige Faktoren sind verfügbar Einbauraum, Kabeleinführungsrichtung, Betriebsfreiraum, Umgebungstemperatur, Luftfeuchtigkeit, Höhe, Belüftung und Transportzugang.
Die Standardausrüstung ist für die Innenaufstellung vorgesehen. Die Umgebungstemperatur ist von -15°C bis +40°C spezifiziert, während die tägliche durchschnittliche relative Luftfeuchtigkeit 95 % und die monatliche durchschnittliche relative Luftfeuchtigkeit 90 % nicht überschreiten sollte.
Bei Installationen in größeren Höhen oder unter besonderen Umgebungsbedingungen sollte Usune während der Installation konsultiert werden In der Engineering-Phase müssen die entsprechenden elektrischen und isolierenden Parameter berücksichtigt werden.
Einspeiseschränke verbinden die Mittelspannungsversorgung mit dem Sammelschienensystem der Schaltanlage. Der Nennstrom, Schutz Anordnung, Messanforderungen und Konfiguration des eingehenden Kabels sollten entsprechend bestätigt werden vorgelagertes Stromnetz.
Abgangsschränke verteilen den Strom an Transformatoren, Motoren, Produktionsanlagen oder andere nachgeschaltete Lasten. Ihr Menge und Stromstärke können anhand der Ladeliste und des Einspeiseplans des Projekts bestimmt werden.
Spannungs- und Messgeräteschränke können dort integriert werden, wo das Projekt eine Spannungsmessung, Energiemessung usw. erfordert andere elektrische Überwachungsfunktionen.
Sammelschienenkonfigurationen können verwendet werden, wenn das Verteilungsnetz separate Sammelschienenabschnitte erfordert kontrollierte Verbindung zwischen verschiedenen Abschnitten des Systems.
In Umspannwerken können die Geräte um Einspeisequellen, Transformatoreneinspeisungen, Abgangskreise usw. herum angeordnet werden. Anforderungen an die Messung und die Aufteilung der Sammelschienen. Die Konfiguration kann an die Elektrik der Unterstation angepasst werden Einliniendiagramm.
In Fabriken kann die Schaltanlage Mittelspannungsstrom an Produktionslinien, Transformatoren, Motoren usw. verteilen. Kompressoren, Pumpen und Hilfssysteme. Abhängig von der tatsächlichen Belastung können unterschiedliche Feeder-Nennwerte angegeben werden Verteilung.
Bei Bergbauprojekten sind häufig verteilte schwere elektrische Lasten erforderlich. Die Schaltanlage kann rund um den Transformator konfiguriert werden Zuführungen, Motoren, Lüftungssysteme, Pumpausrüstung und Verarbeitungsanlagen.
Große Gewerbe- und Hochhäuser erfordern möglicherweise eine Mittelspannungs-Einspeisung und mehrere nachgeschaltete Stromquellen Transformatorschaltungen. Die Ausrüstung kann entsprechend dem Elektroraum und der Verteilung des Gebäudes angeordnet werden Anforderungen.
| Artikel | Spezifikation |
| Modell | KYN28A-12 |
| Nennspannung | 3,6 kV, 7,2 kV, 12 kV |
| Nennfrequenz | 50Hz / 60Hz |
| Nennstrom | 630A–3150A |
| Nenn-Kurzschluss-Ausschaltstrom | 25kA, 31,5kA, 40kA, 50kA |
| Bewerteter Kurzzeitstrom | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Schutzgrad | IP4X-Außengehäuse / IP2X-Innenfächer |
| Umgebungstemperatur | -15°C bis +40°C |
| Höhe | ≤1000 m, mit Leistungsreduzierung für größere Höhen |
| Installation | Drinnen |
| System | Dreiphasiger Wechselstrom |
Die endgültige Spezifikation sollte entsprechend der Projektspannung, dem Laststrom, dem Fehlerpegel und dem Schutz bestätigt werden Schema, Kabelanordnung und Installationsumgebung.
Usune verfügt über mehr als 14 Jahre Erfahrung in der Herstellung elektrischer Geräte und bietet technischen Support für projektbezogene Beschaffung von Mittelspannungsgeräten.
Kunden können das Einleitungsdiagramm, den Spannungspegel, die Nennstromstärke, die Kurzschlussanforderung und den Schrank bereitstellen Menge, Funktionsanforderungen und Einbaubedingungen. Usune kann Ihnen dann bei der technischen Bestätigung behilflich sein und Gerätekonfiguration.
Bei Standardkonfigurationen beträgt die typische Produktionszeit etwa 15–20 Tage nach technischer Bestätigung und Bezahlung. Die tatsächliche Lieferzeit hängt von der Projektkonfiguration und der Bestellmenge ab.
Die KYN28-Serie wurde für das Cas-Space Rocket Launch Project verwendet.
Im Gegensatz zu herkömmlichen Gewerbegebäuden oder Fabriken kann die Luft- und Raumfahrtinfrastruktur mehrere spezialisierte Gebäude umfassen elektrische Lasten und unterstützende Systeme, die in verschiedenen Bereichen eingesetzt werden. Die Mittelspannungsverteilungsausrüstung Daher muss es mit der gesamten Energiearchitektur der Anlage koordiniert werden.
Bei diesem Projekt wurde die Schaltanlagenkonfiguration als Teil der umfassenderen Stromverteilung des Standorts betrachtet System, einschließlich Stromempfang, Stromkreisverteilung, Schutz und elektrische Steuerungsanforderungen.
Das Projekt demonstriert die Fähigkeit von Usune, an speziellen technischen Anwendungen im Mittelspannungsbereich teilzunehmen Die Ausrüstung muss auf die projektspezifischen elektrischen Anforderungen abgestimmt sein und darf nicht als Einheit geliefert werden Standardschrank.
Usune wendet ein integriertes Qualitäts- und Produktionsmanagementsystem an, das Fertigung, Inspektion, Umweltmanagement und Arbeitssicherheit.
Das Unternehmen verfügt über die Zertifizierungen ISO 9001, ISO 14001 und ISO 45001. Die Ausstattung ist entsprechend ausgelegt anwendbare IEC- und GB-Standards, mit CE-Zertifizierung für entsprechende Konfigurationen.

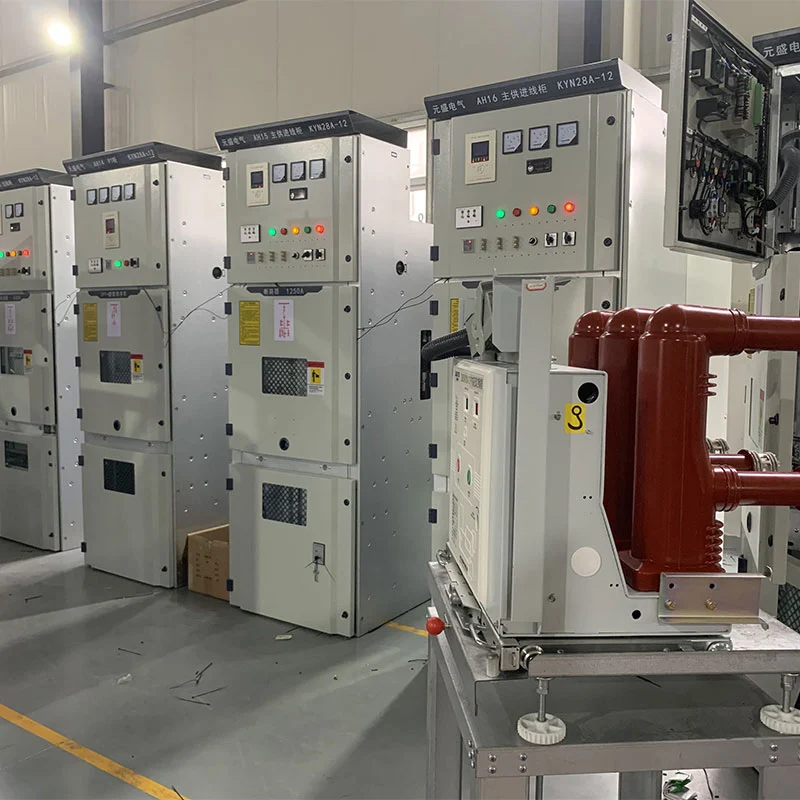

Vor dem Versand wird die Ausrüstung routinemäßigen Inspektionen und Tests unterzogen, die relevante Komponenten, Montage, elektrische Anschlüsse und fertige Geräte. Technische Dokumentationen und Prüfberichte können entsprechend geliefert werden auf Projektanforderungen.
Zu den Hauptinformationen gehören Systemspannung, Frequenz, Nennstrom, Kurzschlussniveau, Anzahl der eingehenden und Abgangsstromkreise, Schutzanforderungen, Kabelanordnung und Installationsbedingungen.
Die bereitgestellte Konfiguration unterstützt 3,6-kV-, 7,2-kV- und 12-kV-Systeme. Die endgültige Nennspannung sollte bestätigt werden entsprechend dem Stromnetz des Kunden.
Ja. Usune kann den Schaltplan des Kunden überprüfen und die Schrankfunktionen und -werte entsprechend konfigurieren die Projektanforderungen.
Ja. Es kann für Eingangsstrom, Transformatoreinspeisungen, Ausgangsstromkreise, Messung, Spannungsmessung usw. konfiguriert werden. und Sammelschienenunterteilung in Innenumspannwerksanwendungen.
Die Produkte von Usune werden gemäß den geltenden IEC- und GB-Standards entwickelt. Das Unternehmen arbeitet nach ISO 9001, ISO 14001- und ISO 45001-Managementsysteme, mit CE-Zertifizierung für die entsprechenden Märkte.
Ja. Usune kann technische Spezifikationen, Testberichte, Produktdokumentationen und andere projektbezogene Informationen bereitstellen Unterlagen nach Kundenwunsch.
Bei Standardkonfigurationen dauert die Produktion normalerweise etwa 15 bis 20 Tage nach technischer Bestätigung und Zahlung. Die Der tatsächliche Zeitplan hängt von der Konfiguration und der Menge ab.
Wenn Sie eine Kyn28-Mittelspannungsschaltanlage kaufen, geben Sie Ihr Einleitungsdiagramm, die Systemspannung und die Nennspannung an Strom, Kurzschlusspegel, Schrankanzahl, Einspeisungsanforderungen, Schutzanforderungen und Installation Bedingungen.
Usune kann die elektrischen Anforderungen bewerten und eine geeignete Mittelspannungs-Schaltanlagenkonfiguration bereitstellen Ihr Projekt.
