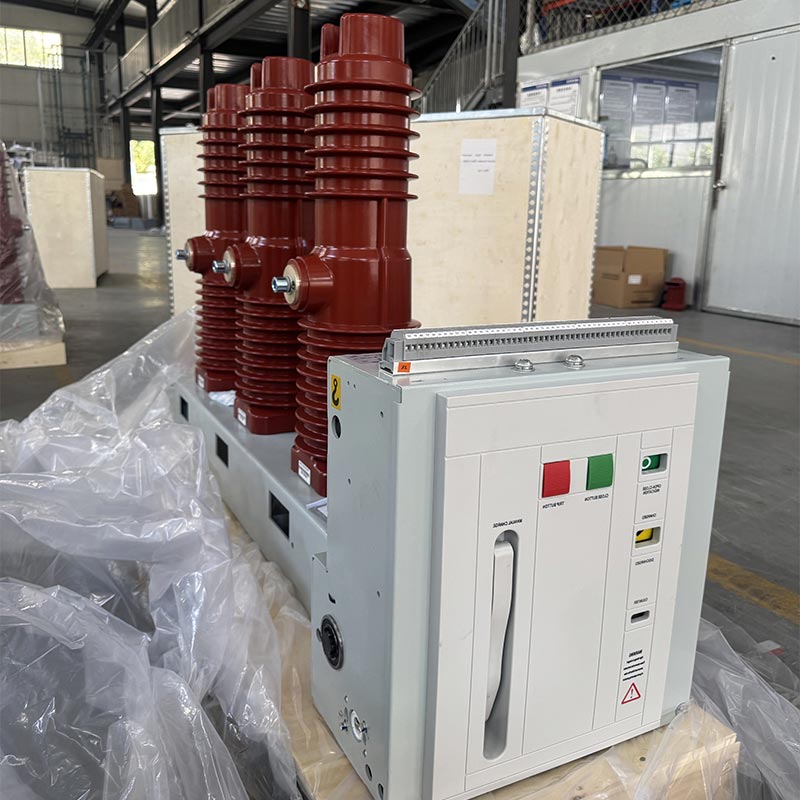

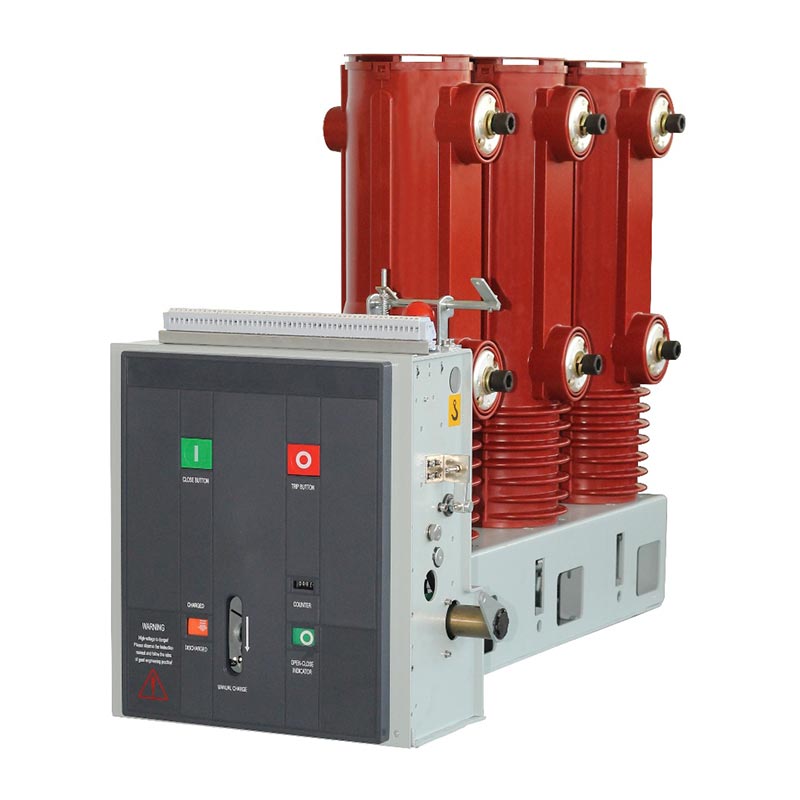

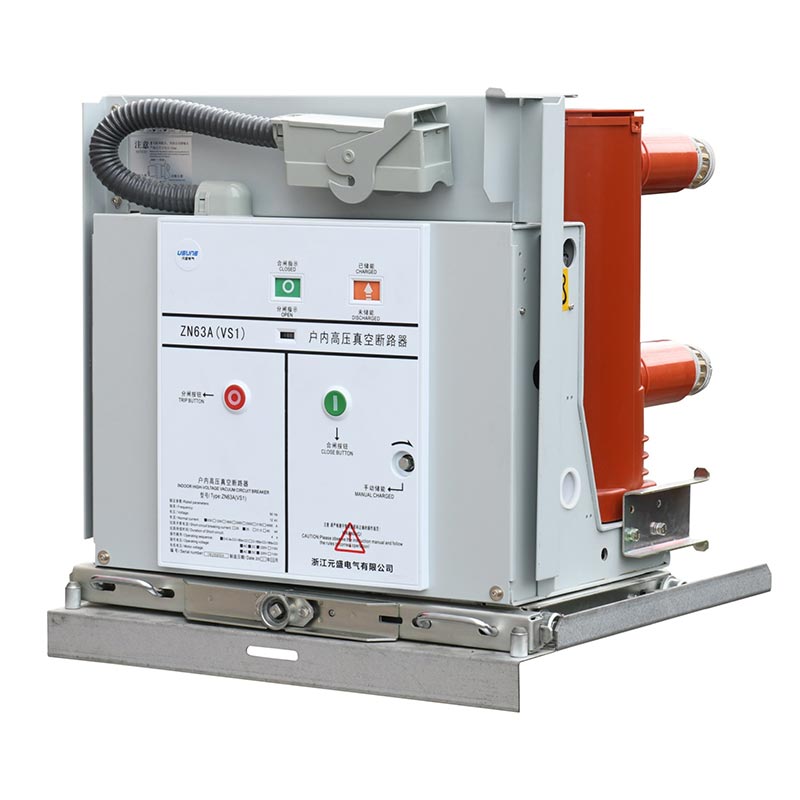

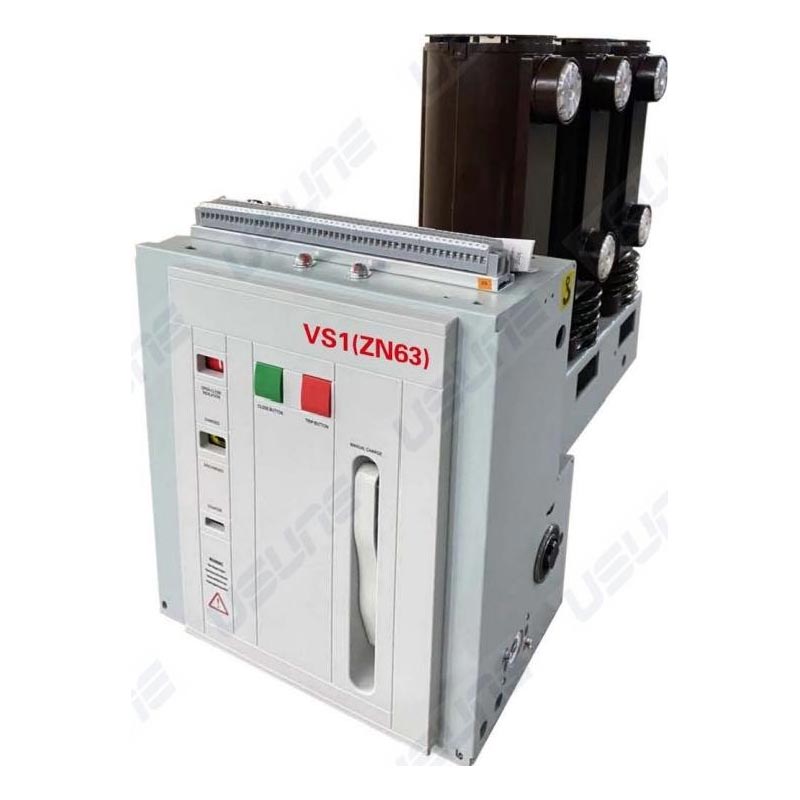

Seitlich montierter Vakuum-Leistungsschalter für den Innenbereich

Der seitlich montierte Innen-Vakuum-Leistungsschalter von Usune ist eine feste Hochspannungsschaltanlage, die hauptsächlich in festen Anlagen eingesetzt wird Schaltanlage. Es kann unabhängig verwendet oder in Ringnetz-Stromversorgungssysteme, Kastentransformatoren usw. integriert werden. und verschiedene nicht standardmäßige Stromversorgungssysteme. Sein Hauptvorteil liegt in der Vakuum-Lichtbogenlöschtechnologie. Vermeidung von Verschmutzungen und Schäden durch herkömmliche Lichtbogenlöschmedien, wodurch die Stromversorgung effektiv verbessert wird Sicherheit und Stabilität. Dieses Produkt wurde von Usunes Fabrik unabhängig entwickelt und hergestellt und ist ausgereift Produktionsprozesse und strenge Qualitätskontrolle gewährleisten einen stabilen und zuverlässigen Betrieb unter verschiedenen komplexen Bedingungen Bedingungen.

Produktstandards und -autorität Um die Produktzuverlässigkeit und -konformität zu gewährleisten, ist der seitlich montierte Innenstaubsauger von Usune Circuit Breaker hält sich strikt an maßgebliche nationale und internationale Standards, einschließlich GB/T1984-2014 „High“. Spannungs-Leistungsschalter“, JB3855-1996 „3,6~40,5KV Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich“ und DL/T403-2000 „Technische Bestellbedingungen für Vakuum-Leistungsschalter 12~40,5 kV“ und entspricht den relevanten Anforderungen von IEC62271-100:2008. Jedes Produkt wird vor Verlassen des Werks einer strengen Werksinspektion und allen technischen Prüfungen unterzogen Die Parameter entsprechen den Designanforderungen und demonstrieren Usunes Engagement für Produktqualität und Gewährleistung einer sicheren Verwendung Benutzer.

Betriebsumgebung und Anwendbarkeit

Der seitlich montierte Vakuum-Leistungsschalter für den Innenbereich lässt sich hervorragend an verschiedene Umgebungen anpassen und eignet sich für die folgenden Innenbetriebsbedingungen:

1. Umgebungstemperatur: Maximum +40℃, Minimum -15℃
2. Umgebungsfeuchtigkeit: Tägliche durchschnittliche relative Luftfeuchtigkeit ≤95 %, Monatsdurchschnitt ≤90 %; täglicher durchschnittlicher Dampfdruck ≤22×10⁻³MPa, Monatsdurchschnitt ≤1,8×10⁻³MPa
3. Höhe: Nicht mehr als 1000 m
4. Seismische Intensität: Nicht mehr als 8 Grad
5. Atmosphärische Umgebung: Frei von Staub, Rauch, korrosiven und brennbaren Gasen, Dämpfen oder Salznebel Verschmutzung.

Hinweis: Wenn die tatsächliche Betriebsumgebung die oben genannten normalen Anforderungen überschreitet, wenden Sie sich bitte an den Professioneller Hersteller Usune, um eine geeignete Produktlösung anzupassen.

Struktur und Funktion

1. Gesamtstruktur

Der seitlich montierte Vakuum-Leistungsschalter für den Innenbereich verfügt über eine Front-to-Back-Anordnung des Betätigungsmechanismus und des Lichtbogenlöschkammer. Der Hauptstromkreis ist ein dreiphasiger, bodenmontierter Stromkreis. Der Vakuumunterbrecher wird in Längsrichtung in einen rohrförmigen Isolierzylinder eingebaut, der im Epoxidharz-APG-Verfahren hergestellt wird. Dies Bietet eine hervorragende Kriechschutzleistung und reduziert die Staubansammlung auf der Unterbrecheroberfläche erheblich. Verhindert, dass äußere Faktoren den Betrieb beeinträchtigen, und gewährleistet eine hohe Isolationsleistung auch in feuchten und feuchten Umgebungen stark verschmutzte Umgebungen.

2. Struktur des Betriebsmechanismus

Der Betätigungsmechanismus ist ein planarer federbetriebener Mechanismus, der die manuelle und elektrische Energiespeicherung unterstützt. Die Der Antriebsmotor ist im Vorderschrank des Unterbrechers installiert. Der Schrank ist in fünf Baugruppen unterteilt Die Räume werden durch vier Zwischenwände getrennt, in denen die Energiespeicher-, Übertragungs-, Auslöse- und Pufferkomponenten untergebracht sind bzw. Das Produkt integriert den Unterbrecher und den Betätigungsmechanismus in einem einzigen Design und gewährleistet so eine hohe Leistung Grad der Übereinstimmung zwischen der Betriebsleistung des Mechanismus und dem Öffnen und Schließen des Unterbrechers Anforderungen. Das reduziert unnötige Zwischenschritte, senkt den Energieverbrauch und Lärm und verbessert Betriebssicherheit.

Hauptspezifikationen und technische Parameter

Installation und Inbetriebnahme

1. Überprüfen Sie den Leistungsschalter auf Beschädigungen. Wenn es beschädigt ist, stellen Sie die Verwendung sofort ein.
2. Verunreinigungen entfernen (insbesondere von der Isolieroberfläche). Beim Transport entstehende Verunreinigungen bzw Lagerung kann die Isolationsleistung des Produkts beeinträchtigen.
3. Betätigen Sie den Leistungsschalter manuell, um Energie zu speichern und bei Bedarf Ein-/Ausschaltvorgänge durchzuführen. Beobachten, ob der Energiespeicherstatus und die Schließ-/Öffnungspositionsanzeigen normal sind.
4. Betätigen Sie den Leistungsschalter, um Energie zu speichern und Schließ-/Öffnungsvorgänge mit der Betriebsspannung durchzuführen Stromversorgung und prüft, ob der Energiespeicherstatus und die Positionsanzeigen normal sind.
5. Bedienung des Handwagen-Leistungsschalters: Den Schiebegriff in das Schiebeloch einführen und im Uhrzeigersinn drehen Vorwärts und gegen den Uhrzeigersinn zum Zurückziehen, mit einem gesamten Schubhub von 300 ± 3 mm; Bewegen Sie es in der geöffneten Position sanft in die Arbeits- oder Testposition bringen, dabei den Griff 30-mal mit mittlerer Geschwindigkeit drehen, bis ein „Klick“-Geräusch zu hören ist, zeigt an, dass es in Position ist (wenden Sie keine übermäßige Kraft an, um eine Beschädigung des Druckmechanismus zu vermeiden). Zu diesem Zeitpunkt ist die entsprechende Positionsanzeiger (S8, S9) werden aktiviert.

Hinweis: Bei Verwendung einer Einschaltverriegelung muss zum Entriegeln die Stromversorgung des Verriegelungskreises angeschlossen sein vor dem Schließen; Gehen Sie beim Auspacken gemäß den Verpackungsanforderungen vor und heben Sie den Winkel des Leistungsschalters an um sicherzustellen, dass der untere Auslegerarm unter Last steht, und um starke Stöße und Vibrationen zu vermeiden; Entfernen Sie die Hebevorrichtung erforderlich, bevor Sie es in den Schrank stellen.

Fallstudie aus der Praxis

Fallbeispiel: Ein großer Industriepark in Südchina kaufte 50 seitlich montierte Vakuum-Leistungsschalter für den Innenbereich von Usune (Modell VS1-12/1250-25) für das Stromverteilungssystem seiner Produktionswerkstatt. Im Park sind mehrere Produktionslinien in Betrieb abwechselnd, was häufiges Schalten der Stromversorgung und eine hohe Zuverlässigkeit bei der Unterbrechung des Kurzschlussstroms erfordert. Seitdem Installation und Inbetriebnahme im Jahr 2024, die Produkte liefen 12 aufeinanderfolgende Monate ohne Ausfall stabil, Wirksamer Schutz und Steuerung des Stromnetzes, Reduzierung von Geräteausfallzeiten und Verbesserung der Parkqualität Produktionseffizienz. Als lokaler chinesischer Lieferant stellte Usune eine umfassende Installationsanleitung vor Ort zur Verfügung After-Sales-Wartungsdienste, die vom Kunden großes Lob erhalten.

FAQ

F1: Was passiert, wenn die tatsächliche Betriebsumgebung des Leistungsschalters die normalen Anforderungen überschreitet?

A1: Wenn Umgebungstemperatur, Luftfeuchtigkeit, Höhe usw. die normalen Anforderungen überschreiten, wenden Sie sich bitte an den Hersteller, Usune, sofort. Ein professionelles technisches Team führt eine Vor-Ort-Besichtigung durch und passt ein an Produktlösung angepasst an die spezielle Umgebung, um einen stabilen Betrieb des Leistungsschalters unter besonderen Bedingungen zu gewährleisten Bedingungen. Als verantwortungsbewusster Lieferant ist Usune bestrebt, jedem Kunden individuelle Lösungen anzubieten.

F2: Wie kann der seitlich montierte Innen-Vakuum-Leistungsschalter von Usune gewartet werden, um seine Lebensdauer zu verlängern?

A2: Die routinemäßige Wartung umfasst hauptsächlich drei Punkte: Reinigen Sie zunächst regelmäßig die Isolieroberfläche, um Schmutz zu vermeiden Akkumulation durch Beeinträchtigung der Isolationsleistung; Zweitens: Überprüfen Sie regelmäßig den Energiespeicherstatus. Öffnungs-/Schließungsanzeigen und Verkabelung, um sicherzustellen, dass keine Lockerheit oder Beschädigung vorliegt; Drittens führen Sie manuell und elektrisch durch Betriebstests alle 6 Monate, um die Flexibilität und Zuverlässigkeit des Antriebsmechanismus zu überprüfen. Darüber hinaus ist die Das Werk stellt ein detailliertes Wartungshandbuch und Kundendienstanleitungen zur Verfügung, um Benutzern bei der Wartung des Produkts zu helfen wissenschaftlich.
