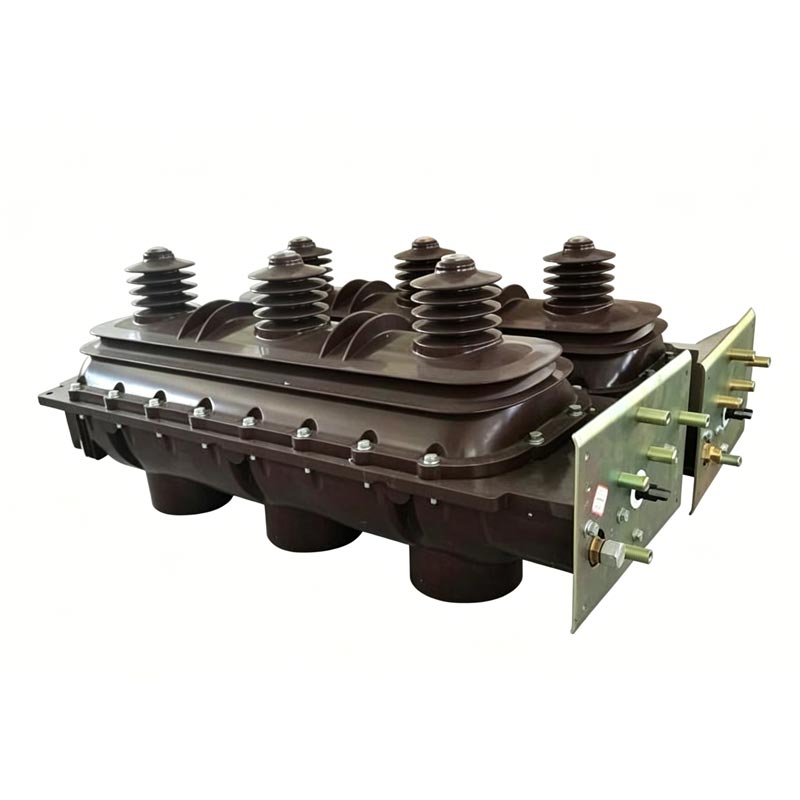

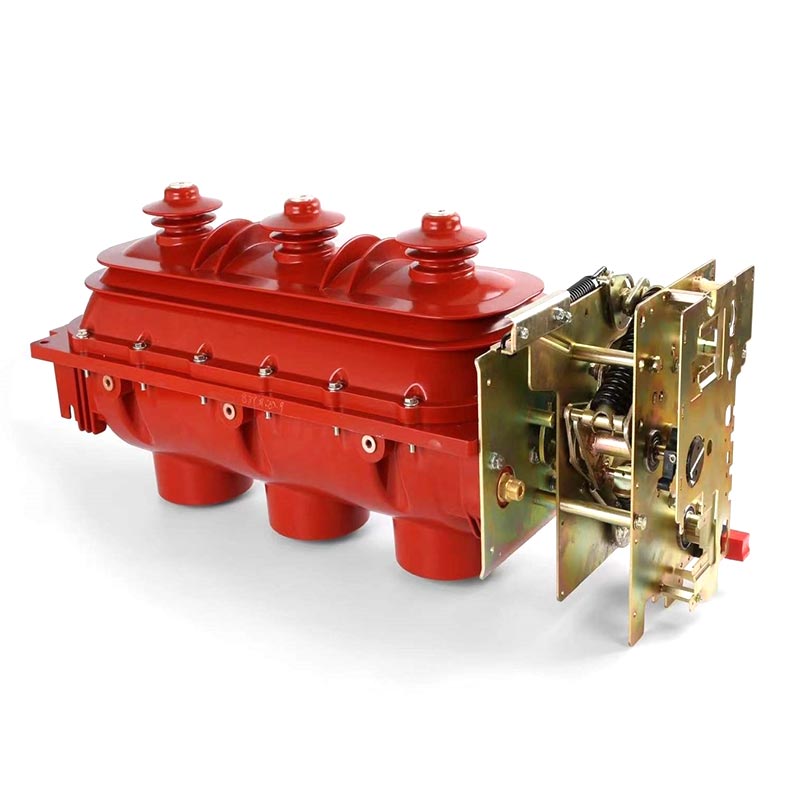

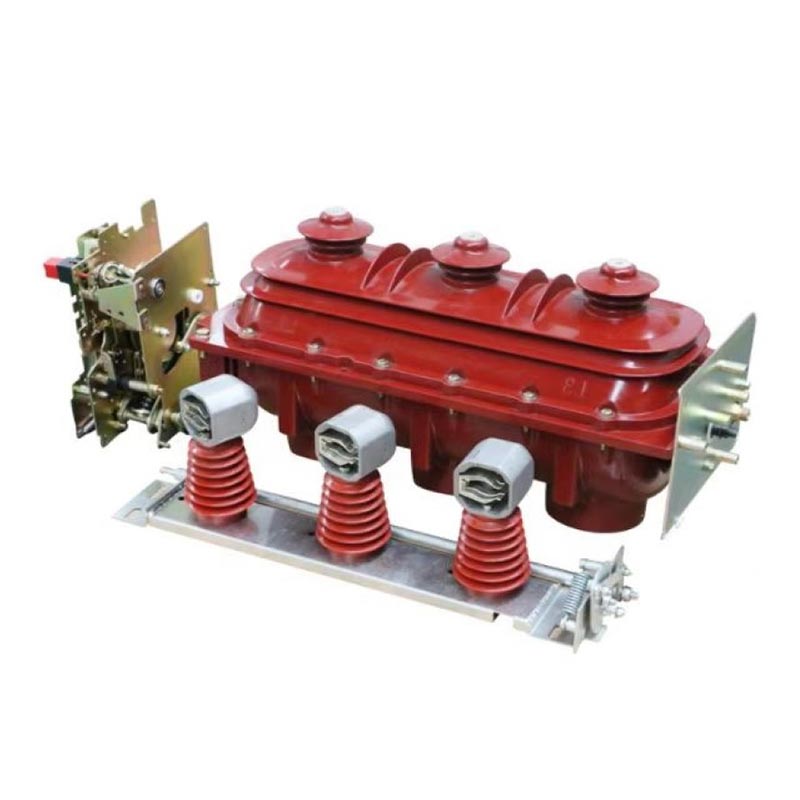

24-kV-36-kV-Lasttrennschalter

Der 24-kV-36-kV-Lasttrennschalter FLN36-24kV 36KV von Usune für den Innenbereich ist eine zentrale Mittelspannungsschaltanlage Unabhängig entwickelt und hergestellt von Zhejiang Usune Electric Co., Ltd. Diese Serie wurde speziell entwickelt für Innenanwendungen, anpassbar an Nennspannungen von 24 kV und 36 kV und geeignet für dreiphasigen Wechselstrom-50-Hz-Ring Netzwerke und dual-radiale Stromversorgungssysteme. Usune, ein professioneller Anbieter mit Wurzeln in China, integriert fortschrittliche Technologie und praktische Erfahrung fließen in jedes Produkt ein, um sicherzustellen, dass die Schalter den Laststrom stabil verarbeiten können und Überlaststromschalten sowie die Schaltvorgänge langer unbelasteter Leitungen, unbelasteter Transformatoren, und Kondensatorbänke.

Der Hauptvorteil dieser Serie ist ihre Flexibilität: Bei Verwendung mit strombegrenzenden Sicherungen kann sie einen Stromkreis ersetzen Unterbrecher. Der Lastschalter übernimmt das Schalten verschiedener Lastströme, während die strombegrenzende Sicherung die Aufgabe übernimmt das Ausschalten größerer Überlast- und Kurzschlussströme. Dies reduziert die Kosten für Stromverteilungsgeräte Es verbessert die Sicherheit und Stabilität des Stromversorgungssystems und erlangt breite Anerkennung in der Branche.

Hauptmerkmale des Produkts

1. Fortgeschrittenes Strukturdesign

Durch die Verwendung eines Drehkontakts mit Doppelunterbrechung und drei Stellungen lässt sich die Betriebsstellung des Schalters (geschlossen, offen, geerdet) ist klar definiert, wodurch Fehlbedienungen effektiv vermieden und ein präzises und zuverlässiges Schalten gewährleistet werden; die Das insgesamt dreiphasige Installationsdesign bietet eine gute Synchronisierung, weniger Teile und eine bequeme Einstellung Installation, wodurch die Installationsschwierigkeiten und -zeit vor Ort erheblich reduziert werden.

2. Hervorragende Isolationsleistung

Der Schalter ist mit einem oberen und unteren Epoxidgussgehäuse abgedichtet, das innen mit SF6-Gas bei 0,045–0,07 MPa gefüllt ist. SF6 Gas verfügt über hervorragende Isolier- und Lichtbogenlöscheigenschaften und dichtet den Hauptstromkreis vollständig ab Erdungskreis innerhalb des Gehäuses, der es von äußerer Feuchtigkeit, Staub und anderen Verunreinigungen isoliert. Dies gewährleistet eine stabile Isolationsleistung auch in rauen Innenumgebungen und beugt Isolationsfehlern vor Gewährleistung des sicheren Betriebs des Energiesystems.

3. Hohe Sicherheitsleistung

Sicherheit steht im Mittelpunkt des Produktdesigns von Usune. Im Falle eines Störlichtbogens wird die schwache Rückstruktur des Das Gehäuse reißt automatisch auf und gleichzeitig reißt auch das Überdruckventil an der Oberseite des Schranks Öffnen Sie, wodurch das Überdruckgas aus dem Schrank ausgestoßen wird, wodurch eine Schrankexplosion wirksam verhindert und geschützt wird die Sicherheit der Bediener vor Ort und der umgebenden Ausrüstung. Dieses Design hat mehrere Sicherheitstests bestanden und entspricht den Anforderungen entspricht internationalen Sicherheitsstandards und bietet zuverlässigen Schutz für den Stromverteilungsbetrieb.

4. Flexibler und zuverlässiger Betrieb

Der 24-kV-36-kV-Lasttrennschalter für den Innenbereich unterstützt sowohl den manuellen als auch den elektrischen Betriebsmodus, der entsprechend ausgewählt werden kann tatsächlichen Standortanforderungen. Es ist bequem und zuverlässig zu bedienen und verfügt über eine optimierte mechanische Struktur Stabile Leistung, anpassbar an häufige Schaltvorgänge. Dank seines wartungsfreien Designs verfügt es über eine lange Lebensdauer Lebensdauer, mit einer mechanischen Lebensdauer von bis zu 2000 Zyklen, wodurch spätere Wartungskosten und Arbeitsaufwand reduziert werden.

Technische Parameter

Nutzungsbedingungen

Um einen stabilen und zuverlässigen Betrieb zu gewährleisten, muss der Usune Indoor 24kV 36kV Lasttrennschalter verwendet werden folgende Bedingungen (basierend auf tatsächlichen Anwendungserfahrungen in China und weltweit):

(a) Höhe: Nicht mehr als 1000 Meter;
(b) Umgebungstemperatur: Obergrenze +40℃, Untergrenze -25℃;
(c) Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤95 %, Monatsdurchschnitt ≤90 %;
(d) Keine nennenswerten korrosiven Gase, brennbaren Gase oder Wasserdampfverschmutzung in der Umgebungsluft;
(e) Keine häufigen oder starken Vibrationen.

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

Anwendungsfall aus der Praxis

Fallstudie: Stromverteilungsprojekt für städtische Wohngebäude in Hangzhou, China

In einem großen Wohngebiet in Hangzhou, China, wurden hohe Anforderungen an Energieeffizienz, Sicherheit und Stabilität gestellt seine internen Stromverteilerräume. Für das Projekt wurden 20 Usune-24-kV-Lasttrennschalter für den Innenbereich (FLN36-24kV) ausgewählt Serie) zur Lastschaltung und zum Schutz des Stromversorgungssystems für Privathaushalte. Als designierter Lieferant Für dieses Projekt stellte Usune eine maßgeschneiderte Installationsanleitung und einen Kundendienst bereit. Die Fabrik rigoros Jedes Produkt wurde vor dem Versand getestet, um die Einhaltung der technischen Projektanforderungen sicherzustellen. Da es Seit der Inbetriebnahme im Jahr 2023 haben die Schalter effektiv stabil und ohne Isolationsfehler oder Fehlfunktionen funktioniert Sicherstellung einer stabilen Stromversorgung für über 5.000 Haushalte. Das Projektteam lobte die Produktleistung sehr und Usunes professionelle Dienstleistungen.

FAQ

F1: Kann der 24-kV-36-kV-Lasttrennschalter von Usune für den Innenbereich allein zum Unterbrechen von Kurzschlussströmen verwendet werden?

A1: Nein. Lastschalter werden hauptsächlich zum Schalten von Lastströmen und Überlastströmen sowie zum Verbinden verwendet und Trennen unbelasteter langer Leitungen, unbelasteter Transformatoren und Kondensatorbänke. Sie können nicht unabhängig voneinander Kurzschlussströme unterbrechen. Zur Bewältigung von Kurzschlussströmen können Lastschalter mit kombiniert werden strombegrenzende Sicherungen. Die strombegrenzenden Sicherungen übernehmen die Unterbrechung größerer Überlastungen und Kurzschlüsse Ströme, und diese Kombination kann Leistungsschalter ersetzen und bietet umfassenden Schutz für die Stromversorgung System. Dieses von Usune auf der Grundlage jahrelanger Berufserfahrung optimierte Design sorgt für ein ausgewogenes Verhältnis von Kosten und Sicherheit.

F2: Was ist zu tun, wenn der SF6-Gasdruck des Lastschalters zu niedrig ist?

A2: Das SF6-Gas in den 24-kV- und 36-kV-Innenlastschaltern von Usune ist in einem Gehäuse aus Epoxidguss versiegelt. Der Standard Der Druck beträgt 0,045–0,07 MPa. Niedriger Druck beeinträchtigt die Isolierung und die Lichtbogenlöschleistung des Schalters. Benutzer sollte zunächst nach Gaslecks suchen. Wenn ein Leck festgestellt wird, wenden Sie sich sofort an das Usune-Kundendienstteam. Als Als professioneller Hersteller bietet Usune fachmännische Gasleckerkennungs- und Reparaturdienste an. Nachdem das Leck beseitigt wurde, SF6-Gas muss auf den Standarddruck aufgefüllt werden, um sicherzustellen, dass der Schalter normal funktioniert. Es wird empfohlen den Gasdruck im täglichen Gebrauch regelmäßig zu überprüfen.
