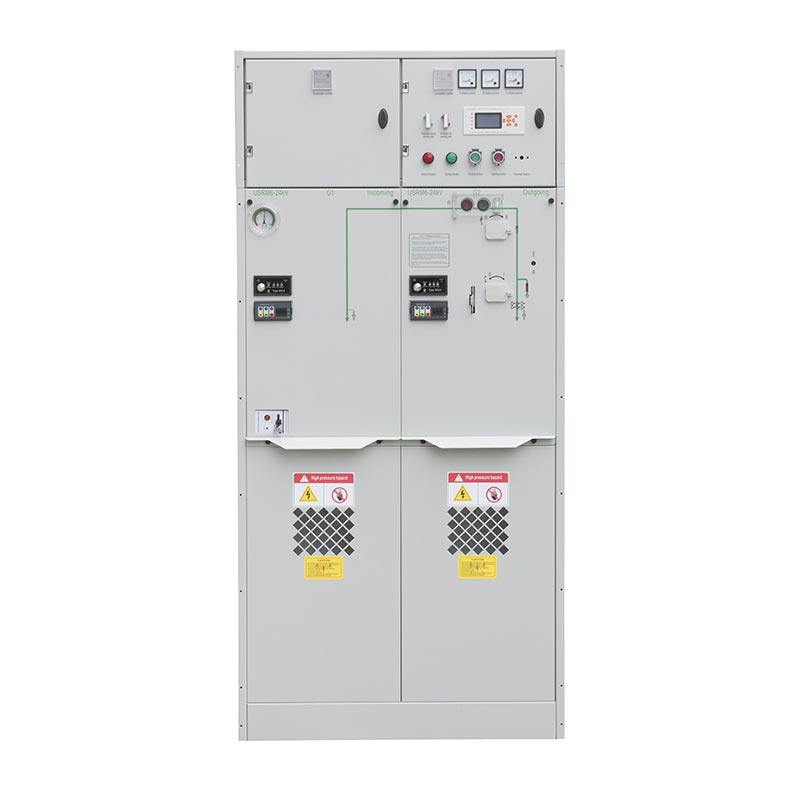

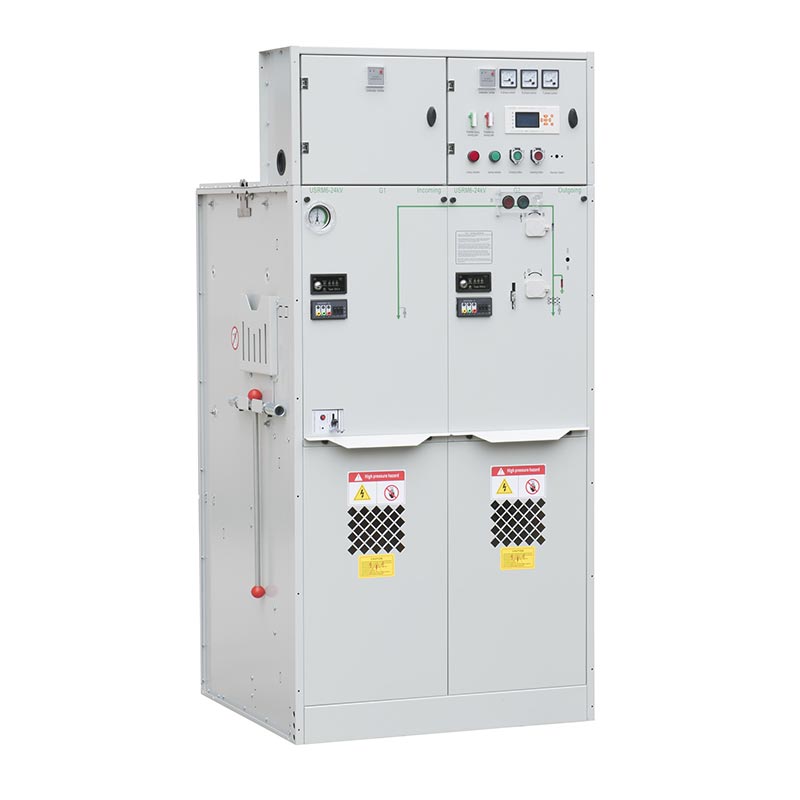

Die Sf6-gasisolierte Schaltanlage der USRM6-Serie ist ein vollständig isoliertes System, das unabhängig von USUNE entwickelt wurde. Es ist das Wichtigste Die Leistung des Leistungsschalters und alle elektrischen Komponenten sind mit unter Druck stehendem SF6-Gas abgedichtet und isoliert. Das voll Die geschlossene Struktur schützt das gesamte Gerät vor äußeren Umwelteinflüssen und gewährleistet so effektiv die Funktionsfähigkeit Zuverlässigkeit und Personensicherheit, wodurch ein wartungsfreier Betrieb über den gesamten Lebenszyklus gewährleistet wird. Das Produkt Nimmt ein modulares Standardgerät und ein modulares Einheitsdesign mit fester Kombination an und unterstützt die Auswahl erweiterbarer Hauptsammelschienen. Es erreicht vollständige Modularität, vollständige Isolierung und vollständige Einhausung und gewährleistet so eine hohe Zuverlässigkeit und Sicherheit bei gleichzeitiger Erfüllung der Anforderungen flexible und kompakte Schaltanlagenanforderungen von Stromnetzknoten, Endverbrauchern und Umspannwerken durch Rich Modulkombinationen.
Integration mehrerer Funktionsmodule wie Lastschaltereinheiten (C), Lastschalter- und Sicherungskombinationseinheiten (F) und Stromkreis Leistungsschaltereinheiten (V), Messeinheiten (M) und Sammelschienen-PT-Einheiten (PT) können frei zu Ringkabeleinheiten kombiniert werden. Flexible Anpassung an unterschiedliche Stromverteilungsszenarien und Benutzeranforderungen, wodurch das Produkt erheblich verbessert wird Anwendbarkeit und Flexibilität.

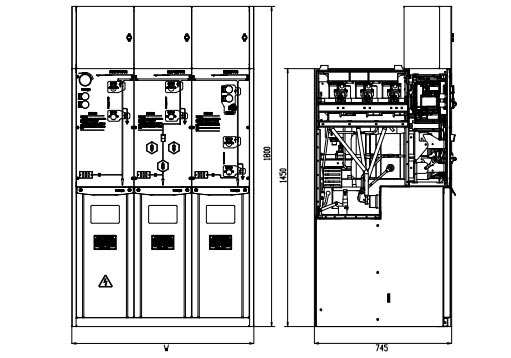

Der Hauptstromkreisabschnitt (Hauptsammelschiene) und die Schalterleistung der SF6-gasisolierten Schaltanlage sind in einem Gehäuse gekapselt Geschweißter Gaskasten aus Edelstahl. Der Hauptstromkreis ist über eine Gaskastendurchführung nach außen angeschlossen DIN47636-Standards. Der Anschluss der ankommenden und abgehenden Kabel erfolgt über vollständig isolierte, geschlossene, lösbare Steckverbinder. Die Die Gasbox verfügt über die Schutzart IP67, isoliert die äußere Umgebung effektiv und sorgt für kurzfristige Überschwemmungen und Kondensationsschutz sorgen für einen stabilen Betrieb auch unter rauen Bedingungen.
Es kann mit verschiedenen Standard-Moduleinheiten zu einem standardmäßigen, nicht erweiterbaren Festring in Schrankform kombiniert werden Netzwerkschalter (eine einzelne SF6-isolierte Gasbox kann mit bis zu 6 Einheiten kombiniert werden). Es kann auch mit kombiniert werden verschiedene Module zu erweiterbaren Einheiten, wobei durch eine spezielle vollisolierte Sammelschiene verschiedene Kombinationsformen erreicht werden Steckverbinder, um den Stromverteilungsanforderungen verschiedener Regionen, Typen und Kunden gerecht zu werden.
Die Hauptstromkreiskomponenten und die Schaltleistung sind im Gaskasten aus Edelstahl gekapselt und mit dem verbunden außen über Durchführungen, um direkten Kontakt mit spannungsführenden Teilen zu vermeiden. Ausgestattet mit zuverlässigen Druckentlastungsgeräten und Kanäle schützt es effektiv die Sicherheit von Personal und Ausrüstung bei Unfällen. Eine umfassende mechanische Die Verriegelungsvorrichtung minimiert das Risiko einer Fehlbedienung und erhöht so die Sicherheit und Zuverlässigkeit weiter.
Die SF6-gasisolierte Schaltanlage ist mit einem selbst entwickelten und konstruierten Federantriebsmechanismus ausgestattet. Durch Durch eine umfassende Qualitätskontrolle vom Entwurf über die Produktion bis zum Einlaufen werden die Zuverlässigkeit und Stabilität des Mechanismus sichergestellt gewährleistet und bietet eine hochwertige Antriebslösung für die USRM6-Serie und ähnliche SF6-Gasisolierte Schaltanlage.
- AlHöhe: ≤4000 m (Für Höhen über 1000 m benachrichtigen Sie bitte den Lieferanten im Voraus, um den Luftdruck anzupassen; für Höhen über 2000 m passen Sie den Druck an, um Überspannungen im Schrank zu vermeiden.)
- Umgebungstemperatur: Maximal +50℃, Minimum -40℃, 24-Stunden-Durchschnittstemperatur nicht über 35℃
- Umgebungsfeuchtigkeit: 24-Stunden-relative Luftfeuchtigkeit nicht mehr als 95 %, monatliche relative Luftfeuchtigkeit nicht mehr als 90 %
- Installationsumgebung: Keine explosiven oder korrosiven Gase in der Umgebung; keine starken Vibrationen oder Stöße am Installationsort; Verschmutzungsgrad, der die Klasse III gemäß GB/T5582 nicht überschreitet.
Hält sich strikt an mehrere nationale und Industriestandards wie GB3804-2004 und GB1984-2014, um die Produktsicherheit zu gewährleisten Professionalität und Autorität, um den Anforderungen verschiedener Nutzungsszenarien gerecht zu werden.
Die gasisolierte Sf6-Schaltanlage integriert mehrere Funktionen und bietet Vorteile wie geringe Größe, wartungsfreier Betrieb und Unbeeinflussung des Hauptstromkreises durch äußere Umwelteinflüsse. Es ist besonders geeignet für raue Umgebungen wie Untergrund-, Höhen- und Küstenstandorte und wird häufig in Industrie- und Industriebereichen eingesetzt Bergbauunternehmen, Eisenbahnen, Flughäfen, Stadtzentren und Wohngebiete in China und weltweit, die stabile und stabile Versorgung bieten zuverlässige Stromversorgungsunterstützung für verschiedene Stromverteilungssysteme.
Alle Schalter müssen mit dem passenden Griff bedient werden. Lastschalter/Vakuumschalter und entsprechende Erdung Die Schalter sind mechanisch verriegelt und es können zusätzliche Vorhängeschlösser angebracht werden, um eine versehentliche Betätigung zu verhindern. Erdungsschalter verfügen über einen Schnellbetätigungsmechanismus: Durch Drehen des Griffs im Uhrzeigersinn wird der Stromkreis geschlossen. Durch Drehen gegen den Uhrzeigersinn wird es geöffnet. Vor dem Öffnen oder Schließen der Lasttrennschalter-Sicherungs-Kombination oder des Schaltkreises Unterbrecher muss Energie gespeichert werden. Nachdem die Energiespeicherung abgeschlossen ist, drücken Sie die grüne Taste, um sie zu öffnen oder zu schließen Schaltung. Das Produkt ist mit fünf Sicherheitsverriegelungsfunktionen ausgestattet; Ein- und Ausschaltvorgänge müssen sich strikt an die Vorgaben halten.
Die gasisolierte Sf6-Schaltanlage ist mit Hebeösen zum Heben und für die Handhabung mit einem Gabelstapler ausgestattet. Nach Erhalt, auf etwaige Transportschäden prüfen; Etwaige Schäden sind unverzüglich dem Spediteur zu melden. Nach dem Auspacken Überprüfen Sie die Unversehrtheit des Bediengriffs, stellen Sie sicher, dass sich der Zeiger des Manometers im grünen Bereich befindet, und führen Sie den Vorgang durch Funktionsprüfungen der mechanischen Teile. Eventuelle Mängel oder Versäumnisse sind dem Lieferanten unverzüglich mitzuteilen. Vorher Installation und Verwendung an einem trockenen, belüfteten und ordnungsgemäß abgedeckten Ort aufbewahren.
Alle Komponenten der Sf6-gasisolierten Schaltanlage sind innerhalb ihrer spezifizierten Lebensdauer wartungsfrei. Das Gas Tank ist aus Edelstahl gefertigt; Beschädigte Instrumententafeln müssen umgehend mit Korrosionsschutzlack repariert werden Schutz. Von außen angebrachte mechanische Teile erleichtern die Bedienung und den Austausch; Korrosionsschutz und Vor dem Versand wurde eine Schmierung durchgeführt. In extremen Umgebungen müssen rotierende Teile regelmäßig überprüft werden Wartung und ggf. Austausch. Unter normalen Betriebsbedingungen sind keine besonderen Inspektionen erforderlich erforderlich; Stellen Sie vor dem Betrieb sicher, dass sich der Manometerzeiger im grünen Bereich befindet.
Verfügt über Funktionen zur Live-Line-Komponentenerkennung und Phasenüberprüfung. Elektrische Verriegelung und ein Matching Das Magnetschloss verhindert, dass die Tür des Kabelfachs geöffnet wird, wenn das eingehende Kabel unter Spannung steht Personensicherheit.
Kann bei Bedarf mit einer Panel-Fehleranzeige ausgestattet werden. Im Falle eines Phase-zu-Phase- oder Erdschlusses, Personal kann den Stromstatus und den Fehlerbereich über die Alarmanzeige bestätigen und so den Fehlerpunkt schnell lokalisieren. Alarm Informationen können an die Überwachungszentrale übermittelt werden, um das Streifenpersonal bei der Bestätigung des Fehlerabschnitts zu unterstützen und Standort.
Ein digitales Strom- und Spannungsschutz- und Messgerät, das zum Schutz, zur Messung usw. geeignet ist Steuerung von Primärgeräten wie Leitungen und Verteilungstransformatoren. Es kann herkömmliche elektromagnetische Geräte ersetzen Relaisschutz. Durch die Vernetzung des Benutzerterminals können eine ordnungsgemäße Erkennung des Stromverbrauchs, Alarme usw. realisiert werden. Steuerung und intelligentes Strominternet, wodurch der Intelligenzgrad des Stromverteilungssystems verbessert wird.
Als professioneller Hersteller und Lieferant von Sf6-gasisolierten Schaltanlagen ist Zhejiang Usien Electric Co., Ltd ist bestrebt, Kunden auf der ganzen Welt qualitativ hochwertige Produkte der USRM6-Serie anzubieten. Wir verfügen über ein umfassendes Vorverkaufs-, Vertriebs- und Kundendienstsystem: Der Vorverkauf umfasst technische Beratung und Lösungsdesign; Der Umsatz umfasst Installationsanleitung und Inbetriebnahme; Der After-Sales-Bereich umfasst die rechtzeitige Wartung und Ersatzteilversorgung. Unser Die Fabrik befolgt den Grundsatz „Qualität steht an erster Stelle“ und kontrolliert streng alle Aspekte der Produktion, um sicherzustellen, dass die Produkte den Anforderungen entsprechen Standards und Benutzerbedürfnisse und streben danach, ein vertrauenswürdiger Partner für Benutzer im Bereich der Energieverteilung in China zu werden und weltweit.
Im Werk können wir garantieren, dass unser Preis angemessen und wettbewerbsfähig ist.
Normalerweise erstellen wir Ihnen innerhalb von 24 Stunden nach Eingang Ihrer Anfrage ein Angebot.
Ja, natürlich akzeptieren wir OEM.
Die Lieferzeit hängt von den bestellten Mengen ab und beträgt normalerweise 15 bis 20 Tage nach Zahlungseingang.
Alle Produkte werden, angefangen beim Zubehör, überprüft und vor dem Verlassen routinemäßigen Tests unterzogen unsere Fabrik.
Machen Sie Fotos oder Videos der Qualitätsprobleme und senden Sie sie uns zur Überprüfung und Bestätigung. Wir werden dann eine Lösung finden Zufriedene Lösung für Sie innerhalb von 1-3 Tagen.
12 Monate ab Versanddatum.
● Wir sind seit mehr als 14 Jahren auf diesem Gebiet spezialisiert und verfügen über ein erfahrenes Forschungs- und Entwicklungsteam, das die Konstruktion übernimmt
und Entwicklungsarbeit für jedes Projekt basierend auf den speziellen Anforderungen des Kunden.
● Wir haben ein äußerst strenges QC-Verfahren von den Komponenten bis zum fertigen Produkt.
● Stabiler Produktionszeitraum innerhalb von 15–20 Tagen.
● Wir verfügen über vollständige Testberichte für Produkte.
● Ein-Schritt-Lösung bereitgestellt.
