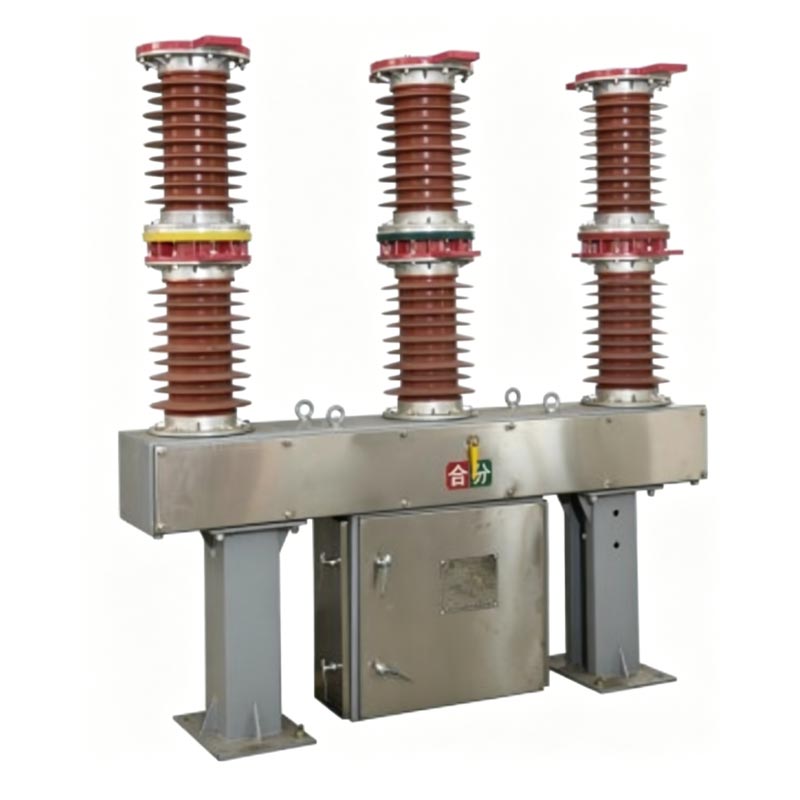

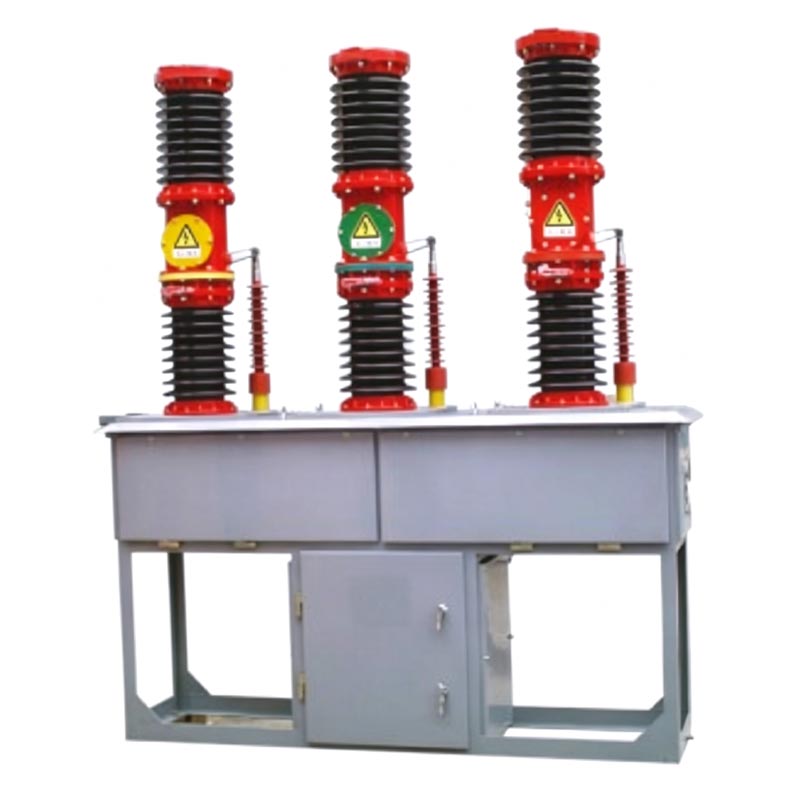

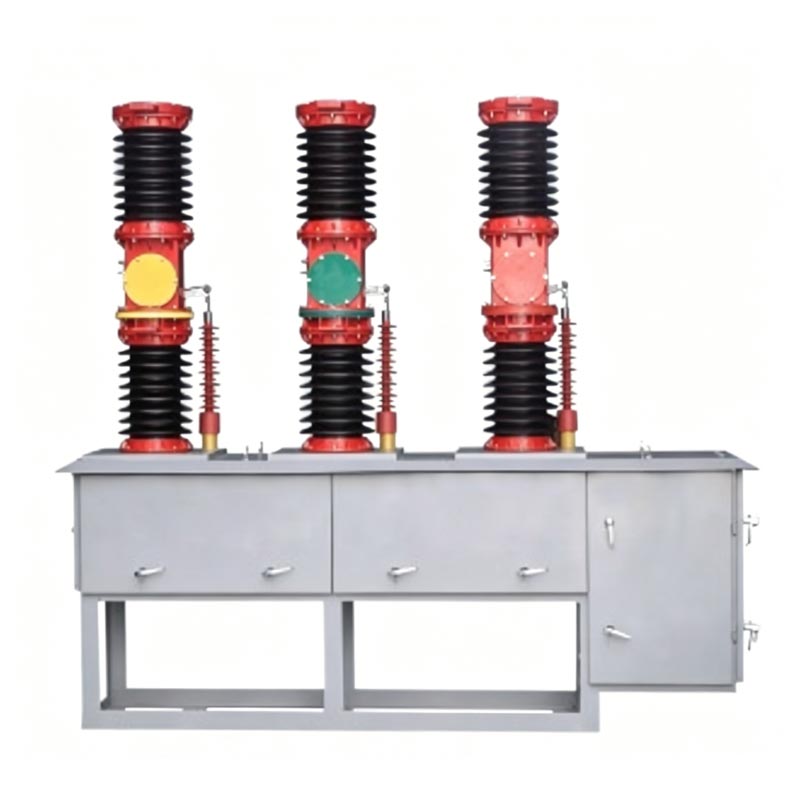

Der Usune Zw7-40.5 Vakuum-Leistungsschalter für den Außenbereich ist ein Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich, der für 50 Hz geeignet ist Dreiphasen-Wechselstrom, 24-40,5 kV-Stromübertragungs- und -verteilungssysteme, die hauptsächlich zur Systemsteuerung, zum Schutz, Sektionierung und Kondensatorbankumschaltung. In Verbindung mit einem Recloser ermöglicht es eine intelligente Segmentierung Wiedereinschaltsteuerung des Stromnetzes; Es unterstützt Feder- oder elektromagnetische Betätigungsmechanismen und verfügt über eine stabile Mechanik Leistung und stellt keine Brand- oder Explosionsgefahr dar; Es entspricht GB1984-1989 „AC-Hochspannungs-Leistungsschalter“ und IEC56, IEC62271-100 „Hochspannungs-Wechselstrom-Leistungsschalter“.
1. Hervorragende Bruchleistung: Verwendet Vakuum-Lichtbogenlöschtechnologie, was zu einem starken Bruch führt
Kapazität, lange elektrische Lebensdauer und eine mechanische Lebensdauer von bis zu 10.000 Zyklen.
2. Wartungsfrei und zuverlässig: Einfache Struktur, erfordert keine regelmäßige Wartung und lange Lebensdauer.
3. Hervorragende Isolierung und Anti-Verschmutzungsleistung: Starke Isolierungsleistung im Freien und hervorragend
Anti-Pollution-Fähigkeit.
4. Flexible intelligente Konfiguration: Kann mit einem eingebauten Stromwandler ausgestattet werden (Genauigkeit bis zu 0,2 S).
Klasse) für die Messung und den Dreiphasen-Verknüpfungsschutz.
5. Breite Kompatibilität der Betriebsmechanismen: Anpassbar an Feder- oder elektromagnetische Betriebsmechanismen, ermöglicht
häufiger und zuverlässiger Betrieb.

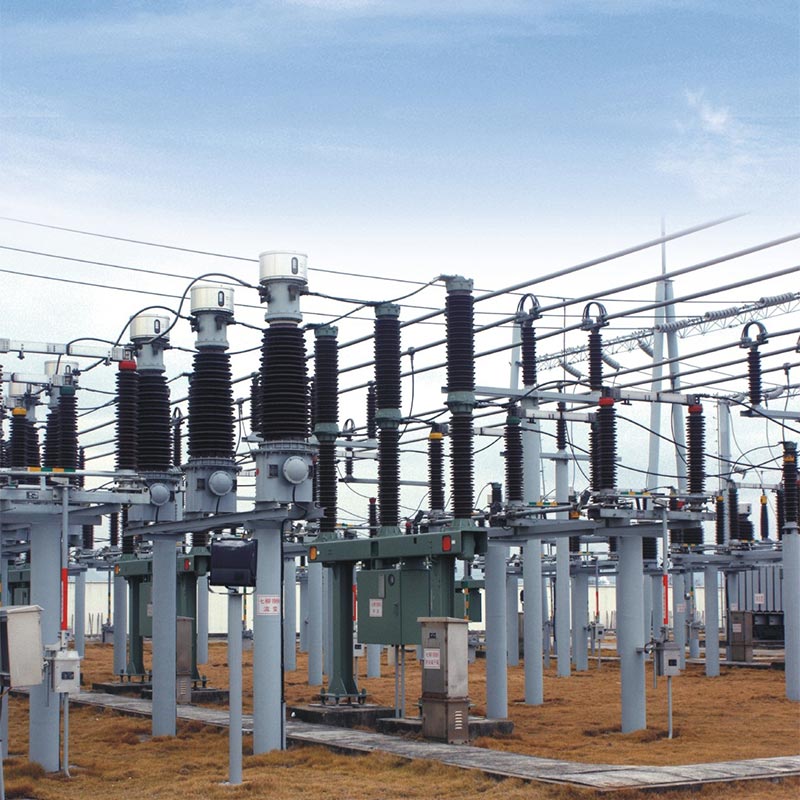

1. 24-40,5-kV-Übertragungs- und Verteilungsleitungen und Umspannwerke
2. Projekte zur Erneuerung und Erweiterung städtischer und ländlicher Stromnetze
3. Windparks, Solarkraftwerke und industrielle Energiesysteme
4. Anwendungen zum Schalten von Kondensatorbänken und zum Kuppeln von Leistungsschaltern
5. Küstengebiete, hochgelegene Gebiete und stark verschmutzte Gebiete
1. Projektname: 35-kV-Windpark-Netzanbindungsprojekt in Nordchina
2. Kunde: State Grid Hebei Electric Power Co., Ltd.
3. Projekthintergrund: Dieser Windpark befindet sich in einem Küstengebiet mit hoher Luftfeuchtigkeit, starkem Salznebel und häufige Gewitter. Sein 35-kV-Abgangsleitungssystem erfordert zuverlässige Leistungsschalter zur Steuerung und Störung Isolierung und automatische Wiedereinschaltung.
4. Lösung: Uxin Electric lieferte 12 Sätze Zw7-40.5 Vakuum-Leistungsschalter für den Außenbereich, ausgestattet mit federbetriebene Mechanismen und eingebaute Stromwandler der 0,2S-Klasse.
5. Erfolge bei der Bewerbung
- Stabiler Betrieb über 5 Jahre in Umgebungen mit hoher Luftfeuchtigkeit und starkem Salznebel
- 100 % Erfolgsquote bei 187 Kurzschlussausschaltvorgängen
- Intelligente Wiedereinschaltfunktion reduziert die Stromausfallzeit um 85 %
- Wartungsfreies Design reduziert die jährlichen Betriebs- und Wartungskosten um 60 %
6. Kundenfeedback
„Der Outdoor-Vakuum-Leistungsschalter Usune Zw7-40.5 hat in unserem Küstengebiet eine äußerst zuverlässige Leistung gezeigt Windpark. Die Leistung bei der Vermeidung von Umweltverschmutzung und die intelligenten Schutzfunktionen wurden deutlich verbessert Netzstabilität.“ – Projektmanager, State Grid Hebei Electric Power Co., Ltd.
| Artikel | Einheit | Parameter | |
| Nennspannung | kV | 40.5 | |
| Bewerteter Isolationsgrad | 1min Netzfrequenzspannungsfestigkeit | kV | 95 |
| Blitzstoßfestigkeitsspannung (Spitzenwert) | kV | 185 | |
| Nennstrom | A | 630/1000/1250/1600/2000 | |
| Nenn-Kurzschluss-Abfallstrom | kA | 12,5/16/20/25/31,5 | |
| Nennbetriebssequenz | 0-0,3s-C0-180s-0 | ||
| Pausenzeiten für Nennkurzschlussstrom | Mal | 12 | |
| Nennkurzschluss-Ausschalt- und Schließstrom (Spitze) | kA | 50/63/80 | |
| Bewerteter Spitzenstrom | kA | 50/63/80 | |
| Bewerteter Kurzzeitstrom | kA | 20/25/31.5 | |
| Nennkurzschlussdauer | s | 4 | |
| Durchschnittliche Ausschaltgeschwindigkeit | MS | 1,5 ± 0,20 | |
| Durchschnittliche Einschaltgeschwindigkeit | MS | 0,7 ± 0,2 | |
| Bounce-Zeit beim Einschalten des Vertrags | MS | ≤ 2 | |
| Zeitdifferenz der dreiphasigen Ein-/Ausschaltsynchronität | MS | ≤ 2 | |
| Einschaltzeit | MS | ≤ 150 | |
| Ausschaltzeit | MS | ≤ 70 | |
| Mechanisches Leben | Mal | 10000 | |
| Bemessungsbetriebsspannung und Bemessungsspannung des Hilfsstromkreises | V | DC/AC110.220 | |
| Jeder Phasenschleifen-Gleichstromwiderstand (Messwandler nicht im Lieferumfang enthalten) | μΩ | ≤ 50 | |
| Jeder Phasenschleifen-Gleichstromwiderstand | mm | 3 | |
A: Es können federbetriebene oder elektromagnetisch betriebene Mechanismen verwendet werden. Federbetriebene Mechanismen bieten eine hohe Leistung Zuverlässigkeit und niedrige Wartungskosten, wodurch sie für die meisten Außenanwendungen geeignet sind.
A: Ja. Bei der Bestellung muss das aktuelle Übersetzungsverhältnis und die Genauigkeitsklasse (0,2S/0,5/10P10) angegeben werden.
A: Bei normalem Gebrauch beträgt die wartungsfreie Zeit 10-15 Jahre. Eine Sichtprüfung wird alle 2 Jahre empfohlen, und alle 5 Jahre eine kleine mechanische Inspektion.
Der Usune Zw7-40.5 Vakuum-Leistungsschalter für den Außenbereich kombiniert fortschrittliche Vakuumtechnologie, robustes Strukturdesign und intelligente Funktionen. Als vertrauenswürdiger chinesischer Lieferant gewährleistet Usune Electric stets eine hohe Qualität und Hochleistungsprodukte, was sie zur idealen Wahl für moderne Stromversorgungssysteme macht, die Zuverlässigkeit, Sicherheit usw. erfordern niedrige Lebenszykluskosten.
