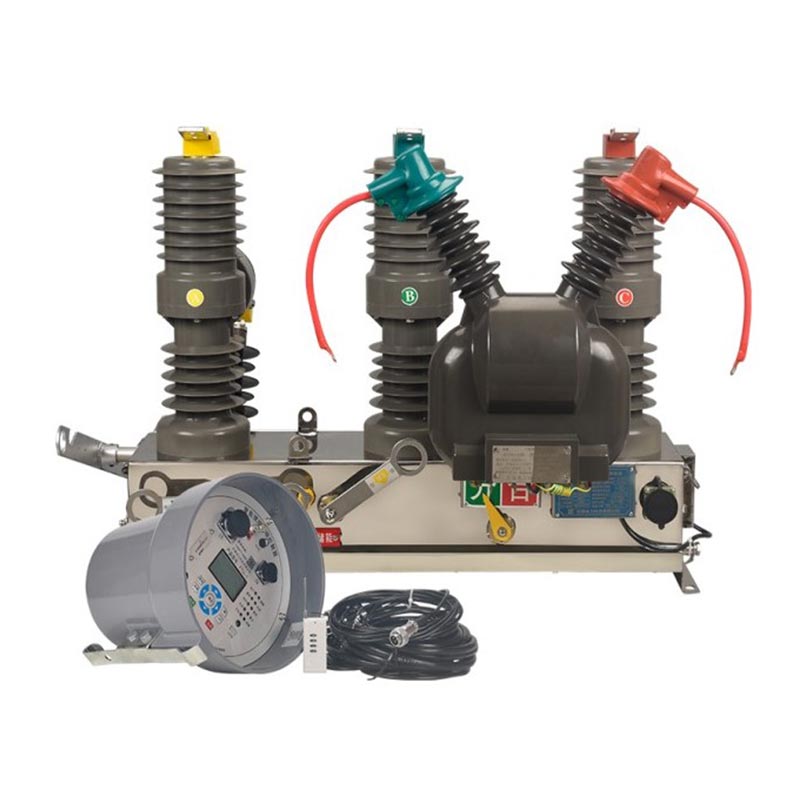

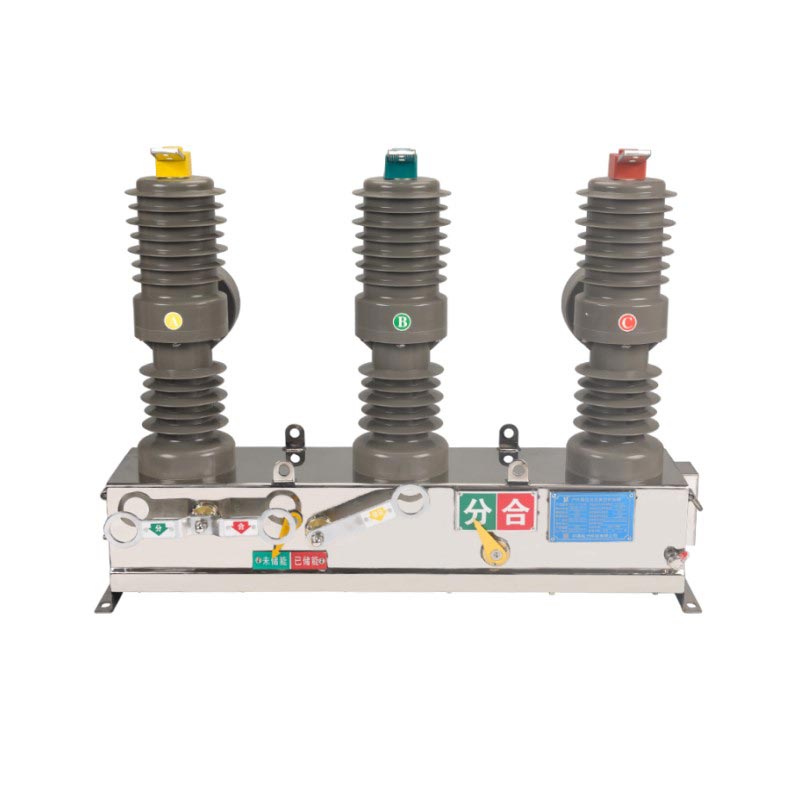

Der 11-kV-Vakuum-Leistungsschalter ZW32-12 von Usune ist ein mastmontierter Vakuum-Leistungsschalter für den Außenbereich Speziell für 10-kV-12-kV-Stromverteilungssysteme entwickelt. Es verwendet einen hochzuverlässigen Vakuumunterbrecher für Bogen Löschen, präzises und sicheres Ein- und Ausschalten verschiedener Ströme. Seine robuste mechanische Struktur unterstützt häufiger Betrieb und eignet sich für Szenarien, die wiederholtes Schalten erfordern.
- Nennspannung: 12 kV (kompatibel mit 10 kV/11 kV-Systemen)
- Frequenz: 50/60Hz
- Anzahl der Phasen: Dreiphasen-Wechselstrom
- Isolierung: Anti-Aging- und korrosionsbeständige Materialien für den Außenbereich
- Operationsmethode: Manuell/elektrisch, kompatibel mit intelligenten Steuerungen
- Schnelle Löschgeschwindigkeit des Vakuumlichtbogens, kurze Abschaltzeit und hohe Betriebsstabilität;
- Ausgezeichnetes Kurzschlussausschaltvermögen, das Leitungen und Geräte wirksam schützt;
- Lange mechanische und elektrische Lebensdauer, geeignet für häufige Betriebsszenarien.

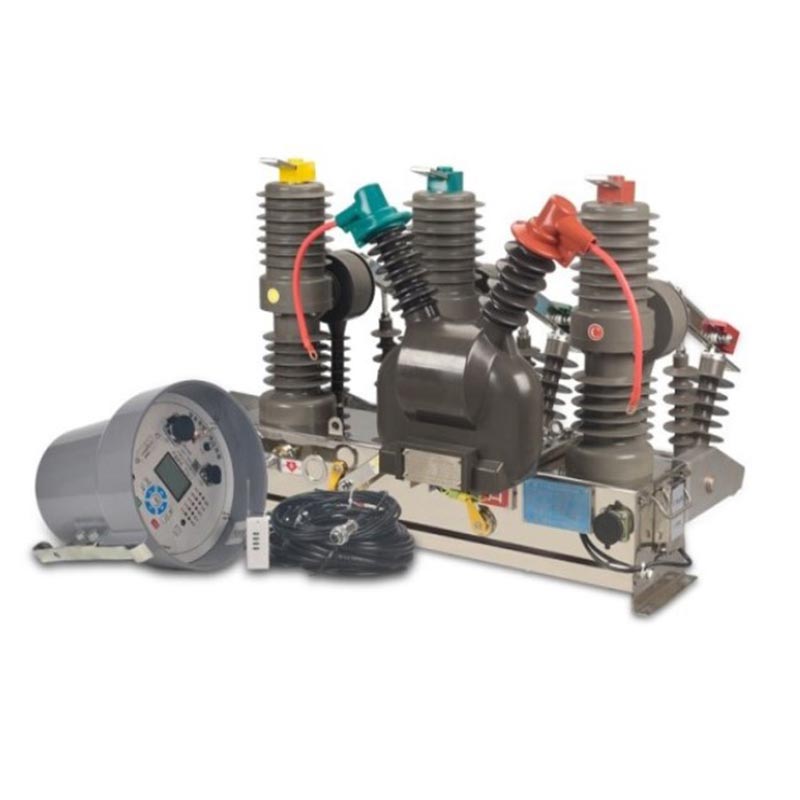

In Verbindung mit einem intelligenten Usune-Controller kann es einen automatischen Wiedereinschaltautomaten bilden und Folgendes realisieren:
- Fernbedienung: Ferngesteuerter Öffnungs- und Schließvorgang durch die Versandzentrale;
- Telemetrie: Echtzeitüberwachung von Strom-, Spannungs-, Leistungs- und Energiedaten;
- Fernsignalisierung: Aktive Meldung von Gerätestatus, Alarm- und Fehlerinformationen;
- Ferneinstellung: Online-Einstellung und Änderung von Schutzparametern.
- Vollständig geschlossene Schutzart IP54+, staub-, regen- und kondenswassergeschützt;
- Stabiler Betrieb in Umgebungen von -40℃ bis +70℃, beständig gegen Salznebel, Feuchtigkeit und Verschmutzung;
- Kompakte Struktur, mastmontierbar, einfach zu installieren und erfordert nur minimale Wartung.
Modernisierungsprojekt zur Automatisierung des ländlichen Stromnetzes in der Provinz Anhui, China
Häufige vorübergehende Fehler (Blitzeinschläge, Baumkontakt) in ländlichen Stromnetzen, langsame Fehlerisolationsgeschwindigkeit und a hohes Risiko großflächiger Stromausfälle.
Setzen Sie 120 Wiedereinschaltgeräte Usune ZW32-12 mit intelligenten Steuerungen als mastmontierte Wiedereinschaltgeräte für 10-kV-Freileitungen ein.
- Fehlerisolierung: Automatische Auslösung innerhalb von 50 ms bei Kurzschlussfehlern, Wiederherstellung der Stromversorgung innerhalb von 1 Minute
nicht fehlerhafte Bereiche;
- Eliminierung vorübergehender Fehler: Die automatische Wiedereinschaltung verhindert 85 % der vorübergehenden Stromausfälle;
- Remote Management: „Vier Remote“-Funktionen reduzieren den Inspektionsaufwand vor Ort um 60 % und verbessern den Versand
Effizienz um 70 %;
- Zuverlässigkeit: Nach mehr als zwei Betriebsjahren beträgt die mittlere Zeit zwischen Ausfällen (MTBF) >85.000 Stunden ohne größere Störungen, was die Zuverlässigkeit der Stromversorgung für über 30.000 ländliche Benutzer verbessert.
| Artikel | Einheit | Parameter | ||
| Nennspannung | kV | 12 | ||
| Bewerteter Isolationsgrad | 1min Netzfrequenzspannungsfestigkeit | Trockentest | kV | 42；48 |
| Nasstest | 34 | |||
| Blitzstoßfestigkeitsspannung (Spitzenwert) | 75；85 | |||
| Nennfrequenz | Hz | 50 | ||
| Nennstrom | A | 630 | ||
| Nenn-Kurzschluss-Abfallstrom | kA | 12.5/16/20 | ||
| Nennkurzschluss-Ausschalt- und Schließstrom (Spitze) | kA | 50 | ||
| Bewerteter Spitzenstrom | kA | 50 | ||
| 4S 4s Bemessungsstromfestigkeit für kurze Zeit | kA | 20 | ||
| Nennbetriebssequenz | 0-0,3s-C0-180s-0 | |||
| Zeit zum Schließen der Bremse/Zeit zum Öffnen des Ventils | MS | 25~50/15~50 | ||
| Pausenzeiten für Nennkurzschlussstrom | Mal | 30 | ||
| Maschinenleben | Mal | 10000 | ||
| 1min Netzfrequenzfestigkeit des Steuerstromkreises und des Hilfsstromkreises | V | 2000 | ||
| Nennbetriebsspannung und Nennspannung des Hilfsstromkreises | V | DC220/AC220 | ||
| Überstromauslöser | Nennstrom | A | 5 | |
| Stolpernde aktuelle Wahrhaftigkeit | % | ±10 | ||
A: Sein Vakuum-Unterbrecher weist einen geringen Kontaktverschleiß und eine lange elektrische Lebensdauer auf; sein präziser Federantriebsmechanismus verfügt über eine hohe mechanische Stabilität (Anzahl der mechanischen Betätigungen ≥10.000 Mal); Seine Materialien und Struktur sind Ermüdungsbeständig, behält seine Leistung auch bei wiederholten Einsätzen bei und eignet sich daher für häufige Einsätze Schaltszenarien wie Kondensatorbänke und Industrieleitungen.
A: Verbinden Sie den ZW32-12 über RS-485 oder drahtlos (4G/LoRa) mit dem Usune FTU-Controller. Der Controller sammelt Gerät Daten, kommuniziert mit der Master-Station und führt Fernbefehle aus, wodurch eine Fernsteuerung erreicht wird. Echtzeit-Telemetrie, Status-Fernsignalisierung und Online-Ferneinstellungsfunktionen.
A: Dieses Produkt ist praktisch wartungsfrei. Regelmäßige Kontrollen werden empfohlen:
- Alle 1-2 Jahre: Dichtungen, Befestigungselemente und Isolationsleistung prüfen;
- Alle 2-3 Jahre: Überprüfen Sie die Unversehrtheit der Vakuumschaltröhre und messen Sie den Übergangswiderstand;
- Alle 5 Jahre: Führen Sie eine umfassende Kalibrierung der mechanischen und elektrischen Leistung durch. Usune bietet
lebenslange technische Unterstützung und Schulungsdienste.
Der Usune ZW32-12 11 KV mastmontierte Vakuum-Leistungsschalter vereint hervorragende Leistung, intelligenten Betrieb, und Haltbarkeit. Als führender Hersteller in China gewährleistet Usune eine zuverlässige Produktqualität und passt sich den städtischen und städtischen Anforderungen an ländliche Stromnetze, Industrieparks und neue Energiesysteme, was es zur bevorzugten Ausrüstung in der modernen Energieversorgung macht Vertriebsgebiet. Mit seiner umfassenden Erfahrung in der Feldanwendung und seinem umfassenden technischen Support hat Usune dies getan Werden Sie ein vertrauenswürdiger Lieferant und Hersteller im globalen Energieinfrastruktursektor.
