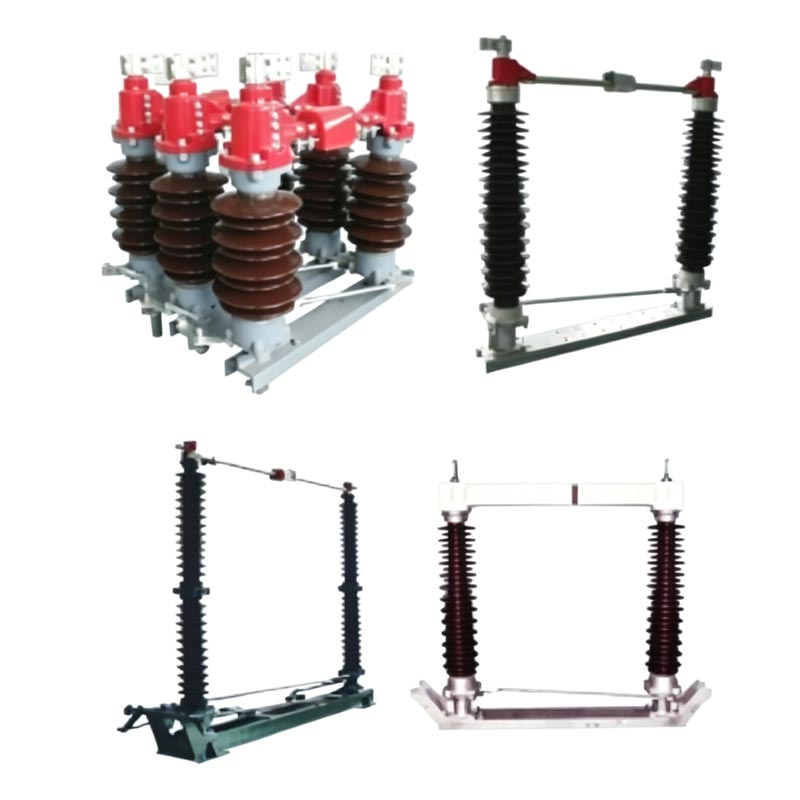

Der Isolation Switch Outdoor Manual Motorized ist ein Kernprodukt von Usune, das speziell für AC im Freien entwickelt wurde Stromkreise mit einer Nennfrequenz von 50 Hz und einer Nennspannung von 35 kV bis 170 kV. Es ist ein Schlüsselgerät für Gewährleistung des sicheren und stabilen Betriebs von Energiesystemen und kann auch als Grundeinheit für diese Serie dienen derivative Produkte. Die Produkte werden unter strikter Einhaltung der IEC 62271-102 „Hochspannungs-Wechselstrom“ hergestellt Trennschalter und Erdungsschalter“ und IEC 60694 „Allgemeine technische Bedingungen für Hochspannungsschaltanlagen“. und Schaltgeräte" und gewährleistet so Fachkompetenz und Produktzuverlässigkeit.
Dieser Schalter verfügt über eine horizontale Drehschalterstruktur und zeichnet sich durch hohe Isolationswerte und starke Verschmutzung aus Widerstandsfähigkeit, stabile mechanische Leistung sowie bequeme Installation und Wartung. Es unterstützt sowohl manuelle als auch elektrischer Betrieb und kann je nach Bedarf mit einem Erdungsschalter konfiguriert werden. Es ist anpassungsfähig an raue Außenbedingungen Umgebungen wie große Höhen, niedrige Temperaturen und starke Verschmutzung. Als zuverlässiger Lieferant ist Usune strikt hält sich an internationale Standards und kontrolliert die Produktqualität streng, um den Kunden qualitativ hochwertige, sichere und langlebige Trennschalter.
Der manuelle motorisierte Trennschalter für den Außenbereich wird häufig in Stromübertragungs- und -verteilungssystemen für den Außenbereich eingesetzt in Stromnetzen, Industrie- und Bergbauunternehmen, Städtebau und neuer Energieerzeugung. Es ist Geeignet für Anwendungen, die häufige Stromtrennung und Sicherheitswartung erfordern, und ist besonders gut geeignet für raue Außenumgebungen, wodurch die Kontinuität und Sicherheit der Stromversorgung effektiv gewährleistet wird.
Das Produkt zeichnet sich durch eine hervorragende technische Leistung aus und deckt eine Vielzahl von Spezifikationen ab. Seine Kernparameter sind
wie folgt:
- Nennspannung: 35 kV ~ 170 kV
- Nennstrom: 630A ~ 2500A
- Nennkurzzeitstromfestigkeit: 20 kA/s ~ 50 kA/s
- Bemessungsspitzenstrom: 50 kA ~ 125 kA
- Hauptstromkreiswiderstand: ≤125μΩ (variiert je nach Modell)
- Ein-Minuten-Stromfrequenzfestigkeit: 80 kV ~ 200 kV
- Blitzstoßfestigkeit: 115 kV ~ 860 kV (variiert je nach Modell und Erdungsschalter)
- Betätigungsmechanismus: Manuell (Serie CS11, CS17D, CS14G) oder elektrisch (Typ CJ2)

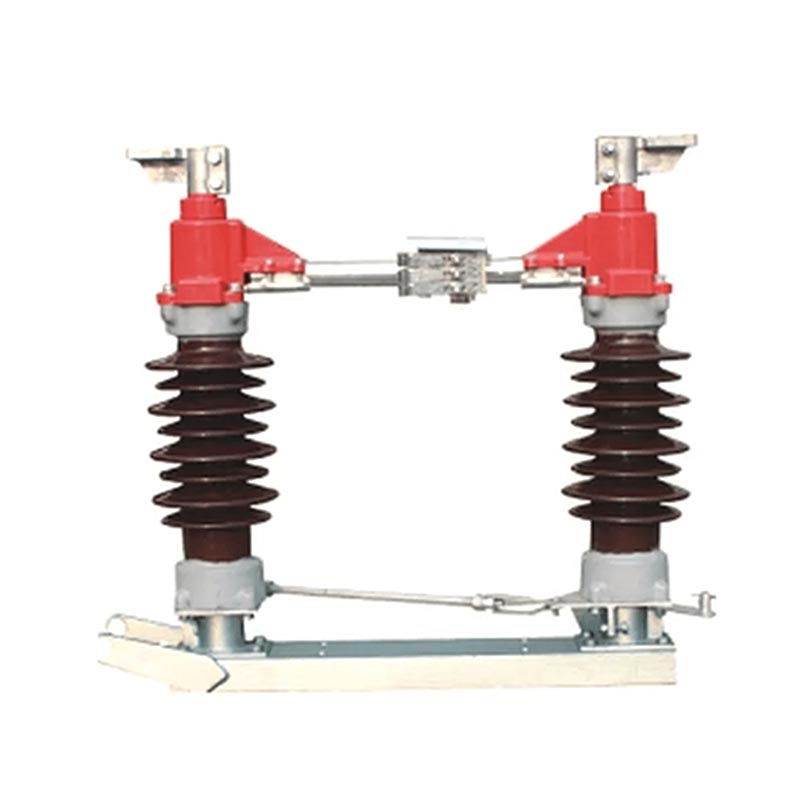

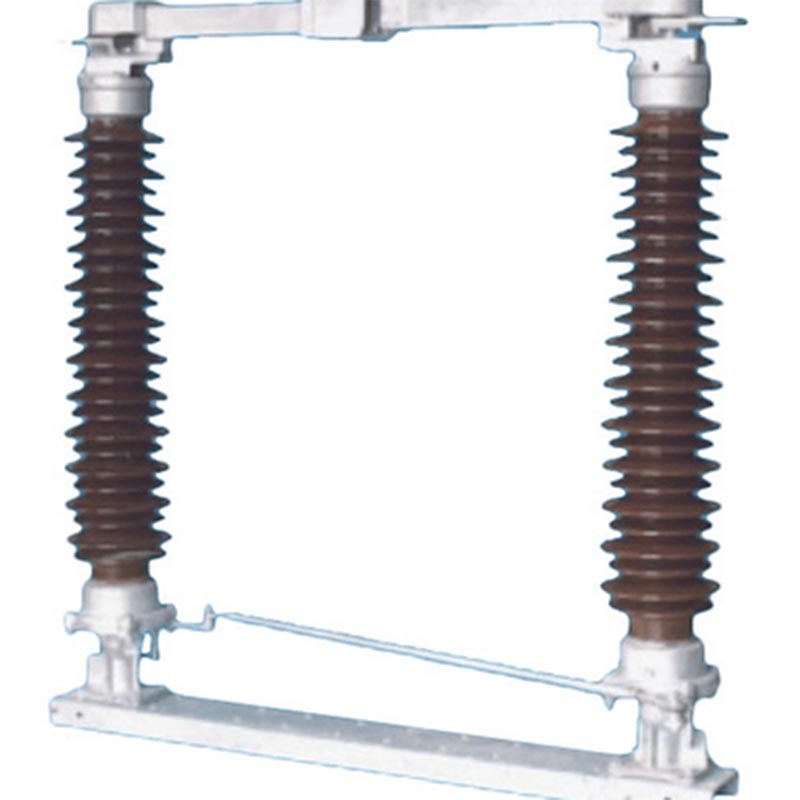

Der Isolation Switch Outdoor Manual Motorized verwendet eine Double-Post-Handshake-Struktur. Jede Phase besteht aus einer Basis, Stützisolatoren, Abgangsklemmen und Kontakte. Die beiden Stützisolatoren werden parallel zueinander montiert Lagersitze an beiden Enden der Basis und senkrecht zur Basis. Der Hauptleiterteil dreht sich ungefähr 90° mit den Stützisolatoren. Der Mittelkontakt verfügt über eine selbstreinigende rotierende Struktur, die Staub und Staub entfernt Schmutz vom Kontakt beim Öffnen und Schließen wird verhindert und ein zuverlässiger Kontakt gewährleistet. Die rotierenden Teile nehmen eine abgedichtete, Wartungsfreies Design, und die Übertragungskomponenten verwenden Edelstahlstifte und Molybdän Disulfidhaltige Nylonbuchsen, die korrosionsbeständig und rostfrei sind.
Für die Kontaktfinger wird ein neuartiges hochfestes, hochleitfähiges und hochelastisches Material verwendet. Sie verlassen sich darauf Ihre eigene Elastizität klemmt die Kontakte und vermeidet Kontaktversagen durch Federkorrosion und Wärmeausglühen. Diese leitfähige Komponentenstruktur hat ein nationales Gebrauchsmusterpatent erhalten.
Anpassbar an Höhen ≤2000 m, Umgebungstemperaturen -40℃ bis +40℃, Windgeschwindigkeiten ≤34 m/s und seismische Intensität ≤8 Grad. Die Kriechstrecke erfüllt die Anforderungen der Klasse III oder IV von GB/T5582. Starke Beständigkeit gegen Verschmutzung und Vereisung (Eisdicke ≤10 mm).
Unterstützt sowohl manuellen als auch elektrischen Betrieb, je nach Bedarf wählbar. Der manuelle Mechanismus ist dabei einfach zu bedienen Der elektrische Mechanismus (Typ CJ2) wird von einem Wechselstrommotor über ein Untersetzungsgetriebe angetrieben und bietet einen hohen Wirkungsgrad arbeitssparende Leistung.
Bei Ausstattung mit einem Erdungsschalter sind der Hauptstromkreis und der Erdungsschalter zuverlässig verriegelt, um sicherzustellen, dass der Erdungsschalter nicht schließen kann, wenn der Hauptstromkreis geschlossen ist, und umgekehrt, Verhinderung einer versehentlichen Betätigung.
Die Phase-zu-Phase- und vertikalen Verbindungsstangen verfügen über eine Klemmstruktur, sodass keine Stifte und Stifte erforderlich sind Schweißen, was zu einer hohen Installationseffizienz führt. Rotierende Teile sind wartungsfrei, was die Routine vereinfacht Inspektionen und Wartung, wodurch die langfristigen Betriebskosten gesenkt werden.

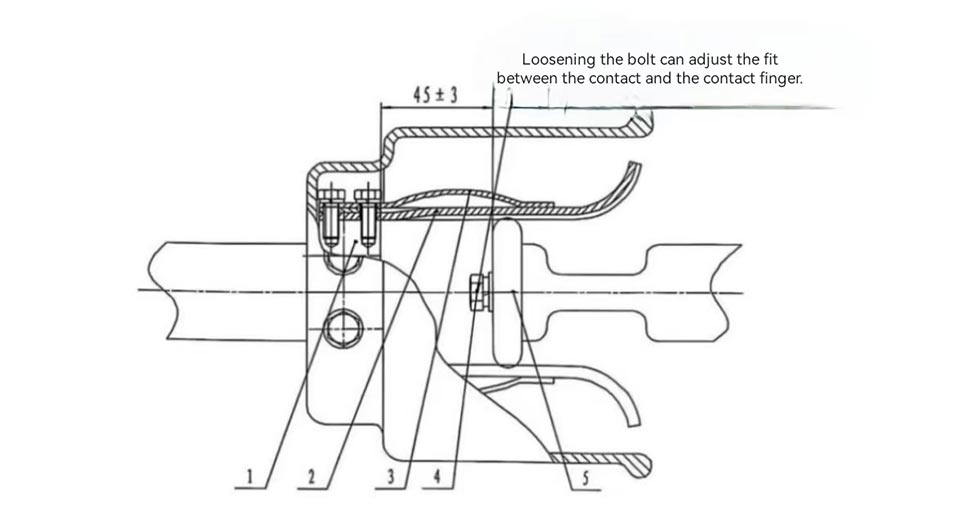

1. Fingerberührungsbasis
2. Fingerberührung
3. Magnetverschlussplatte
4. Bolzen
5. Kontakt
Abbildung 2 Schematische Darstellung dominanter elektrischer Kontaktpunkte

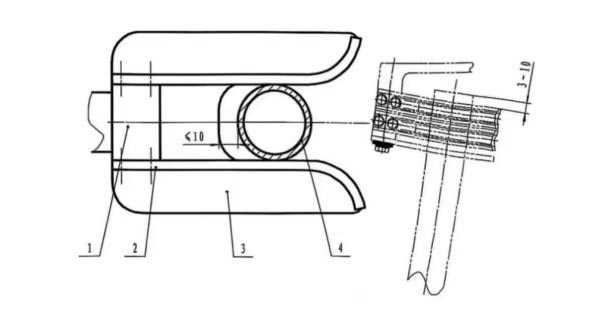

1. Statischer Kontaktkopf des Bodenmessers
2. Kontaktfinger
3. Positionierungsplatte
4. Bodenmesserrohr
Abbildung 3 Schematische Darstellung der Position des Erdungsrohrs und der Positionierungsplatte
Abbildung 4 Hebediagramm
Fallstudie: Hochgelegenes Stromnetzprojekt in Westchina
Ein Stromnetzunternehmen im Westen Chinas führt ein Projekt zur Modernisierung einer 110-kV-Übertragungsleitung durch. Liegt an einem Auf einer Höhe von 1800 m ist das Projekt einer durchschnittlichen Jahrestemperatur von -15℃ bis 25℃, häufigen starken Winden und anderen ausgesetzt starker Schneefall im Winter. Für das Projekt wurden die Trennschalter Usune GW4(A)-126(D)(W)/1250 (ausgestattet mit CJ2) ausgewählt elektrische Antriebe und Erdungsschalter). In den letzten drei Jahren hat sich das Produkt bewährt Hervorragende Anpassungsfähigkeit an die Umwelt, ohne Isolatorschäden oder Kontaktüberhitzung. Öffnen und Schließen Der Betrieb verläuft reibungslos und auch bei einer Eisansammlung von 8 mm im Winter kann er noch normal funktionieren, was dies gewährleistet stabiler Stromnetzbetrieb. Als Hersteller stellte Usune Installationsanleitungen vor Ort und regelmäßig zur Verfügung Wartungsleistungen für das Projekt, was vom Kunden großes Lob erhielt.
A1: Der Hauptgrund für das erhöhte manuelle Betätigungsdrehmoment liegt darin, dass sich das Schmieröl in den rotierenden Teilen befindet Das Übertragungssystem ist ausgetrocknet, verschmutzt oder die Wellenstifte sind verrostet, was zu einer erhöhten Übertragung führt Widerstand. Lösung: Stoppen Sie zunächst den Betrieb. Nach der Bestätigung befindet sich der Trennschalter in der geöffneten Position und der Wenn die Hochspannungsleitung geerdet ist, zerlegen Sie die rotierenden Teile, entfernen Sie angesammelten Schmutz und Rost und tragen Sie eine Schutzschicht auf entsprechende Menge Gleitmittel. Wenn das Problem weiterhin besteht, wenden Sie sich an das Kundendienstteam von Usune professionelle Reparatur. Das Werk in Usune verfügt über professionelles Reparaturpersonal und Ersatzteile, um zeitnahe Unterstützung zu leisten.
A2: Es kann in Bereichen mit leichter bis mäßiger chemischer Korrosion eingesetzt werden. Wichtige Vorsichtsmaßnahmen: 1. Informieren Sie den Lieferanten darüber Geben Sie bei der Bestellung den Korrosionsgrad der Umgebung an. Usune passt die Korrosionsschutzbehandlung (z. B. Feuertauchen) individuell an Verzinkung von verstärkten Stahlbauteilen und Auswahl spezieller Korrosionsschutzisolatoren); 2. Regelmäßig reinigen die Oberfläche von Isolatoren und leitfähigen Teilen, um korrosive Substanzen zu entfernen; 3. Verkürzen Sie die Routineinspektion Der Schwerpunkt liegt dabei auf der Überprüfung der Kontaktfläche und des Isolatorzustands sowie dem umgehenden Austausch beschädigter Teile. Für In Bereichen mit starker chemischer Korrosion wenden Sie sich für maßgeschneiderte Lösungen an die technische Abteilung von Usune.
Jeder Usune Isolation Switch Outdoor Manual Motorized ist mit komplettem Installationszubehör ausgestattet Vom Kunden bestellter Antriebsmechanismus, zusammen mit einem Produktzertifikat, einer Installations- und Betriebsanleitung, und Zubehörliste. Als in China verwurzelter Lieferant verfügt Usune über ein umfassendes Produktions- und After-Sales-System: Die Fabrik verfügt über einen strengen Qualitätskontrollprozess, um sicherzustellen, dass jedes Produkt qualifiziert ist, bevor es das Werk verlässt Fabrik; Das Kundendienstteam bietet vor Ort Installationsanleitungen, Debugging, Wartung und anderes Dienstleistungen, reagiert 24 Stunden am Tag auf Kundenbedürfnisse und ist bestrebt, qualitativ hochwertige Produkte bereitzustellen aufmerksamer Service für Kunden im In- und Ausland, Aufbau langfristiger und stabiler Kooperationsbeziehungen.
