110-kV-126-kV-Trennschalter-Isolator

Zhejiang Usune Electric Co., Ltd. ist ein professionelles Hochspannungs-Elektrounternehmen, das sich auf Design und Forschung spezialisiert hat und Entwicklung, Fabrikproduktion und weltweiter Vertrieb von 12-kV- bis 245-kV-Hochspannungsgeräten für den Innen- und Außenbereich. Es ist Zu den Kernprodukten gehören Vakuum-Leistungsschalter, SF6-Leistungsschalter, Trennschalter, Lastschalter und der GW4 Serie 110kV 126kV Trennschalter Isolator. Das Unternehmen nutzt fortschrittliche Produktionsanlagen und strenge Tests Prozesse, standardisierte Materialauswahl, exquisite Handwerkskunst und ein umfassendes Qualitätsmanagementsystem Legen Sie eine solide Grundlage für die Produktqualität.

Produktübersicht

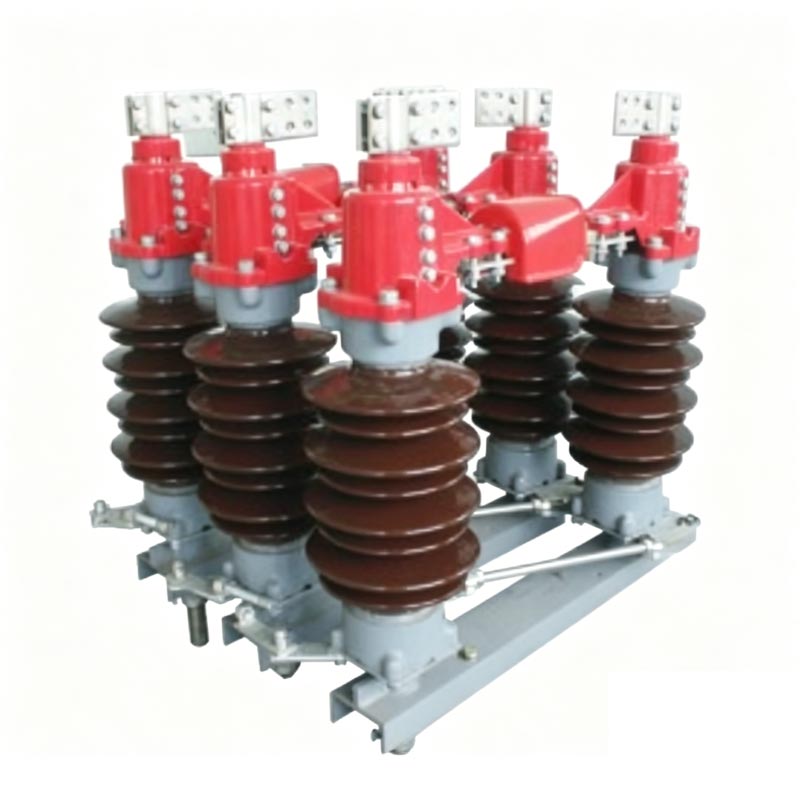

Der Hochspannungs-Trennschalter der Usune GW4-Serie für den Außenbereich ist ein Kerngerät für 110-kV- und 126-kV-Leistungen Systeme. Es wird hauptsächlich zum Schalten von Stromkreisen unter Leerlaufbedingungen verwendet und bietet einen sichtbaren Isolationsabstand für Wartung der Ausrüstung und Gewährleistung der Bedienersicherheit. Die elektrische und mechanische Leistung des 110kV 126kV Der Trennschalter-Isolator entspricht vollständig den nationalen Standards GB1985 „AC-Hochspannungs-Trennschalter und“. Erdungsschalter“, DL486 „Technische Bestellbedingungen für AC-Hochspannungs-Trennschalter“ und IEC International Standards.

Strukturelle Merkmale:

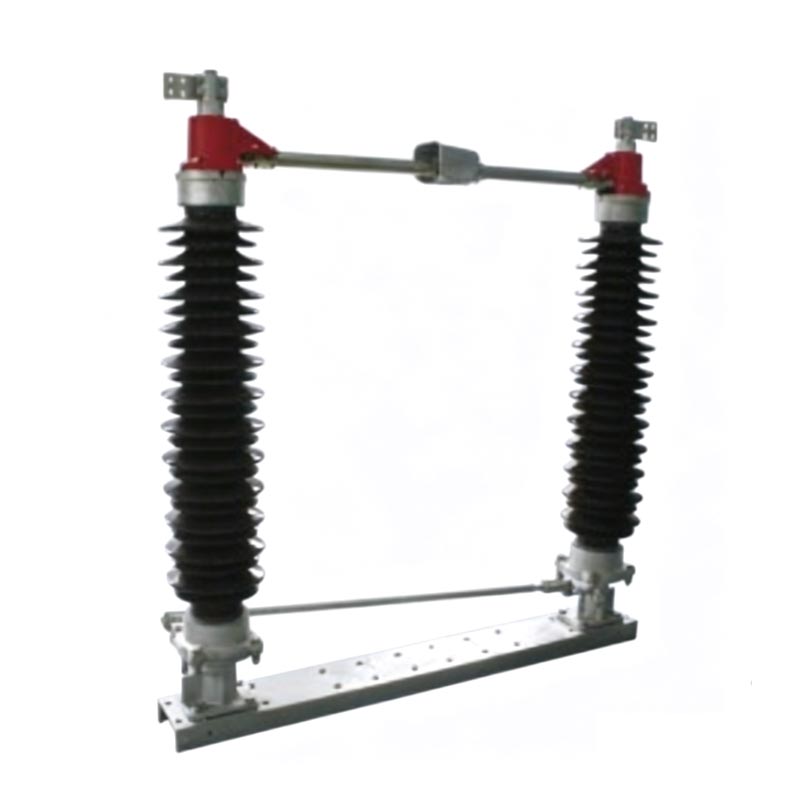

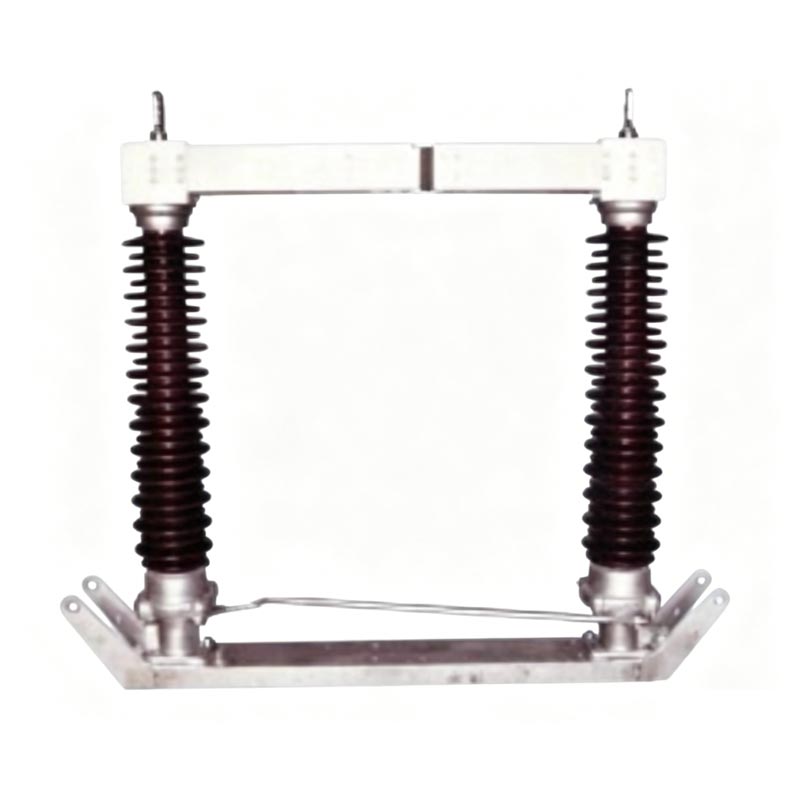

1. Strukturtyp: Doppelsäulen-Einpolstruktur; Die drei Pole sind über eine Welle z. B. mechanisch verbunden Synchronbetrieb.
2. Kernkomponenten: Bestehend aus einer robusten Basis, hochisolierenden Porzellansäulen und einem präzisen Leitsystem.
3. Betriebsmechanismus: Jeder Pol enthält zwei auf Lagern montierte Keramiksäulen. Der leitende Schalter ist geteilt in zwei Hälften, die sich über einen Querverbindungsmechanismus horizontal um 91° drehen, um eine synchrone Öffnung zu erreichen und in die gleiche Richtung schließen.
4. Kontaktpunkt: Befindet sich zwischen den beiden Keramiksäulen und gewährleistet einen stabilen Kontakt und einen extrem geringen Widerstand.

Technische Vorteile:

1. Konform und zuverlässig: Vollständig konform mit nationalen und IEC-Standards, bietet stabile Leistung und eine lange Lebensdauer Lebensdauer.
2. Hervorragende Isolierung: Hochwertige Keramiksäulen bieten eine hohe Isolationsfestigkeit und einen hervorragenden Schutz vor Umweltverschmutzung und Anti-Flashover-Leistung.
3. Reibungsloser Betrieb: Der präzise Verbindungsmechanismus sorgt für einen flexiblen und reibungslosen Betrieb bei minimalem mechanischem Verschleiß.
4. Bequeme Installation und Wartung: Kompakte und vernünftige Struktur, einfache Installation vor Ort und minimal Wartung.
5. Starke Anpassungsfähigkeit an die Umwelt: Geeignet für verschiedene Außenklimabedingungen, einschließlich Höhenlagen, verschmutzter Umgebungen usw Küstengebiete.

Anwendungsfall aus der Praxis

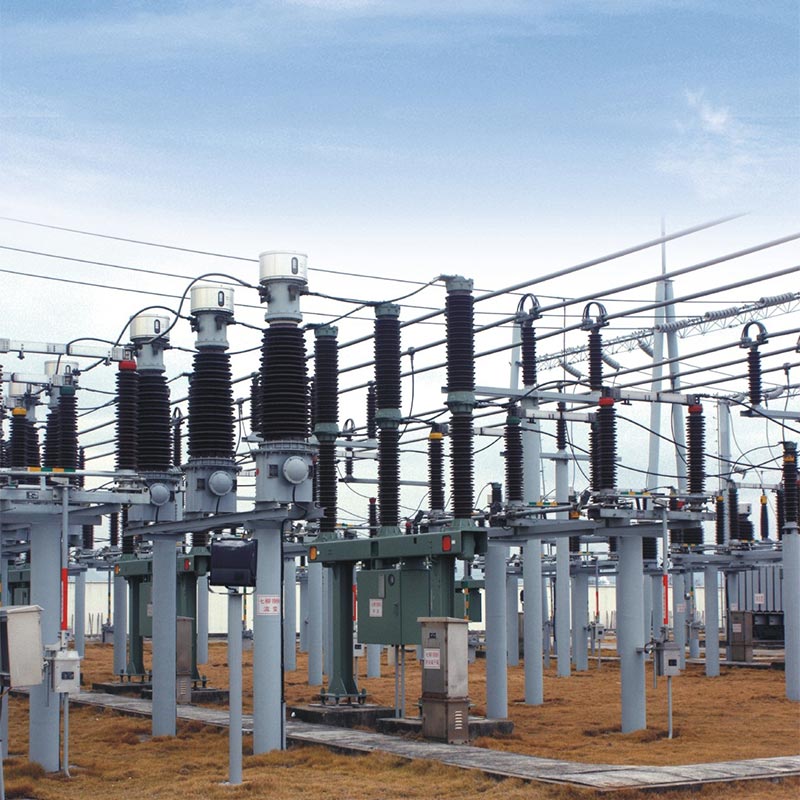

1. Projektname: Modernisierungsprojekt für städtische 110-kV-Umspannwerke in Ostchina
2. Standort: Provinz Zhejiang, China
3. Zeit: 2024-2025
4. Einzelheiten: Usune lieferte 36 GW4-126kV-Trennschalter für dieses wichtige Projekt zur Verbesserung des städtischen Stromnetzes die Stromversorgungssicherheit eines 20 Quadratkilometer großen Gewerbe- und Wohngebiets.
5. Betriebsleistung: Installation und Inbetriebnahme wurden innerhalb von 45 Tagen erfolgreich abgeschlossen. Stabil Der Betrieb wurde im Jahr 2025 unter sommerlicher Spitzenlast (1,2-facher Nennstrom) ohne Überhitzung oder schlechten Kontakt erreicht Probleme. Bei den jährlichen Isolations- und mechanischen Inspektionen wurden keinerlei Mängel festgestellt. Der Wartungsaufwand wurde um reduziert 40 % im Vergleich zu den alten Schaltern, was die Wartungssicherheit der Umspannwerke erheblich verbessert.
6. Kundenfeedback: „Usune-Trennschalter haben die Sicherheit und Effizienz von Umspannwerken erheblich verbessert.“ Betrieb. Ihre Qualität und Stabilität sind herausragend. Wir werden Usune weiterhin als unseren bevorzugten Lieferanten wählen.“

Wichtigste technische Parameter

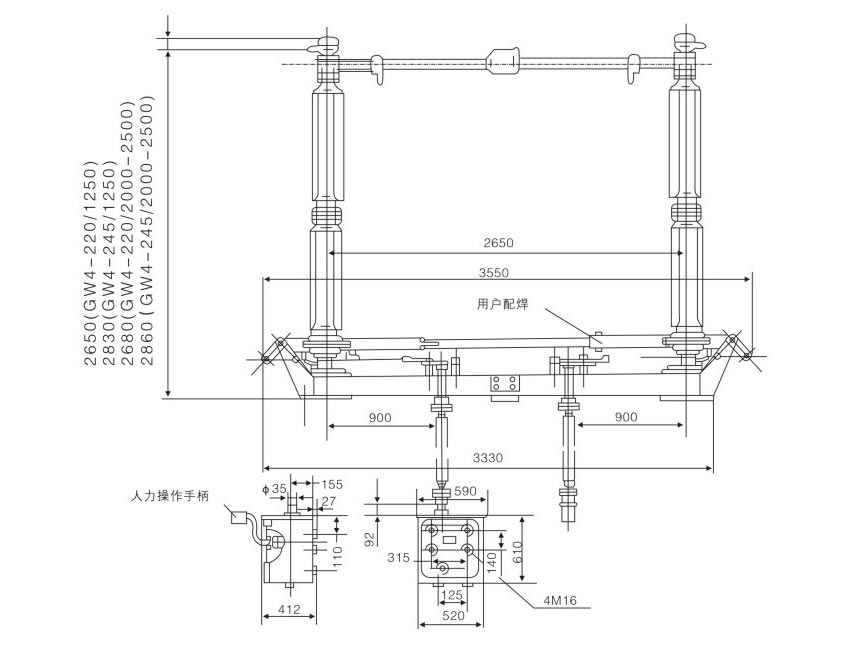

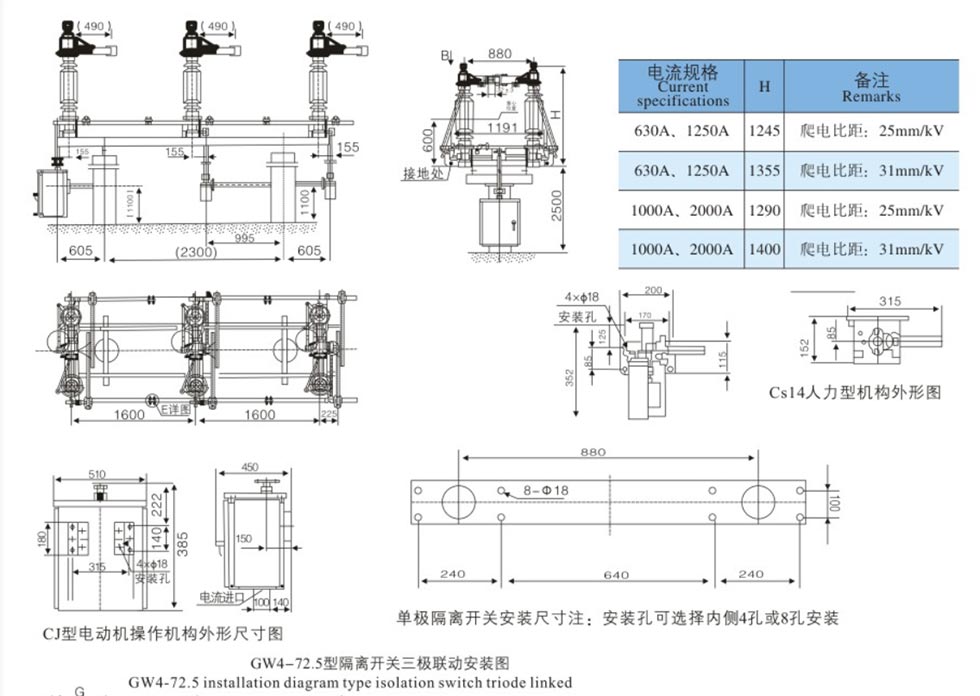

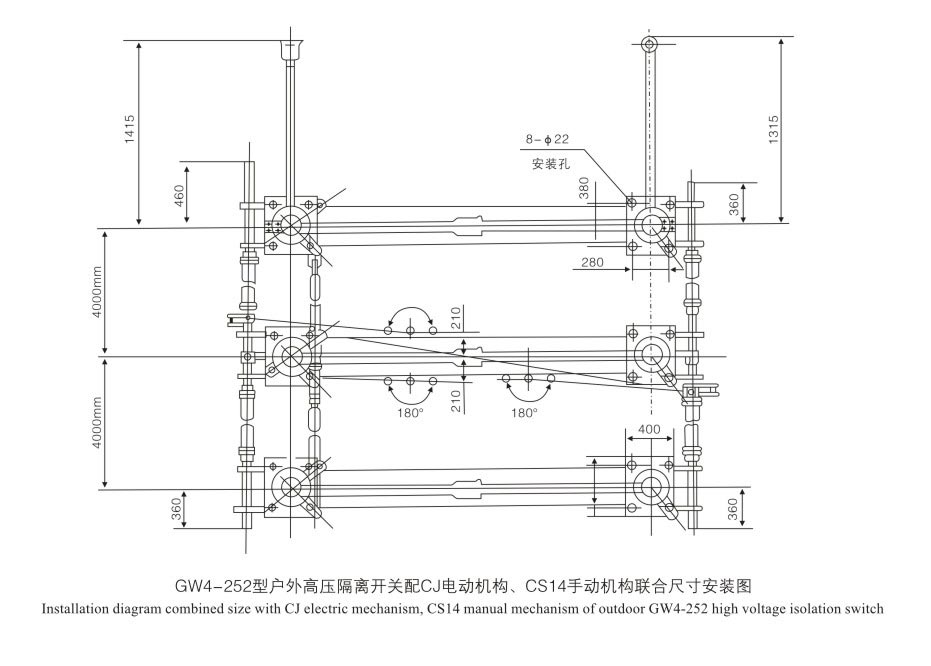

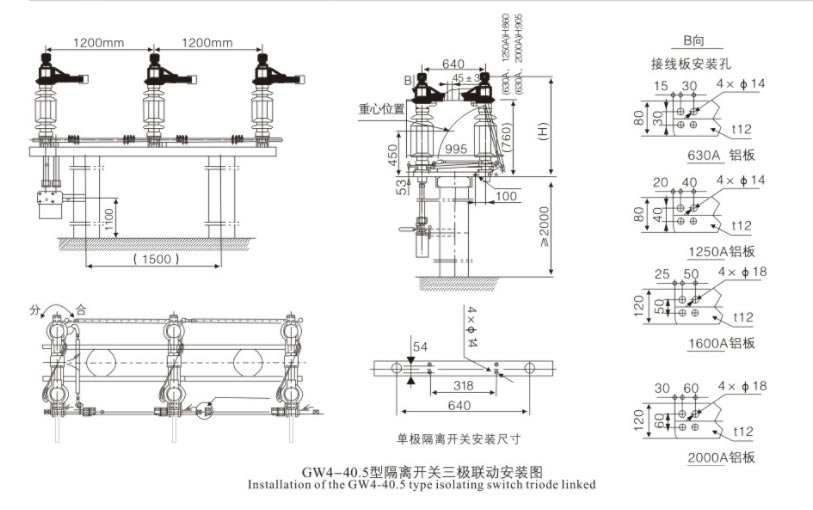

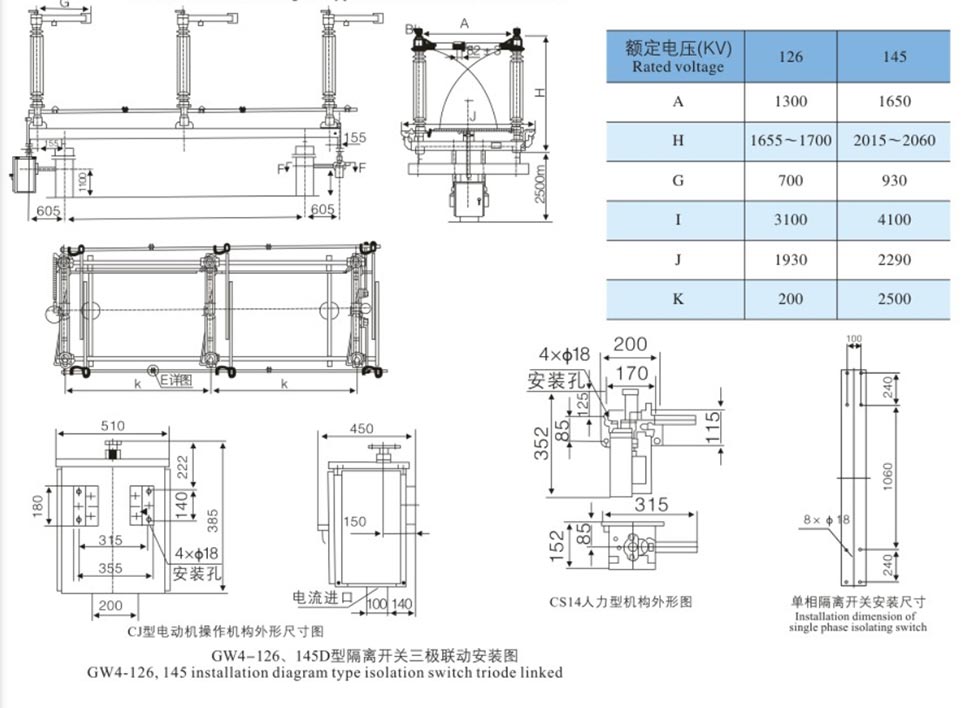

Äußere Abmessungen

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQ

F1: Kann der 110-kV-126-kV-Trennschalter der GW4-Serie den Laststrom unterbrechen oder den Strom kurzschließen?

A: Nein. Die 110-kV-126-kV-Trennschalterisolatoren sind nur für das Schalten von Stromkreisen unter Leerlaufbedingungen konzipiert mit Spannung. Sie müssen in Verbindung mit Leistungsschaltern verwendet werden. Vor dem Betrieb muss der Stromkreis geschlossen sein Trennen Sie das Gerät mithilfe des Leistungsschalters, um die Spannungsfreiheit sicherzustellen, bevor Sie den Trennschalter betätigen.

F2: Für welche Umgebungsbedingungen ist dieses Produkt geeignet?

A: Es kann in den folgenden Umgebungen stabil betrieben werden: Umgebungstemperatur -30℃ bis +40℃; Höhe ≤2000m (höher Höhenmodelle können auf Anfrage individuell angepasst werden); Verschmutzungsgrad von allgemeiner über mäßige bis starke Verschmutzung (Schadstoffresistente Modelle sind verfügbar); Windgeschwindigkeit ≤35m/s; seismische Intensität ≤8 Grad.

Abschluss

Als professioneller Hersteller von elektrischen Hochspannungsgeräten bietet Usune Electric die GW4-Serie 110 kV 126 kV an Trennschalter-Isolator-Isolatoren vereinen fortschrittliches Design, hochwertige Materialien und Präzisionsfertigung. Dies macht sie zur idealen Wahl für Kraftwerke, Umspannwerke und große Industrieanlagen. Sie sorgen für sichere, zuverlässiger und langlebiger elektrischer Isolationsschutz. Basierend auf einem umfassenden Qualitätssystem und einem ausgereiften Bereich Leistung engagiert sich Usune für die Unterstützung verschiedener kritischer Energieinfrastrukturprojekte weltweit.
